Problemy dobezpieczania wyłączników różnicowoprądowych

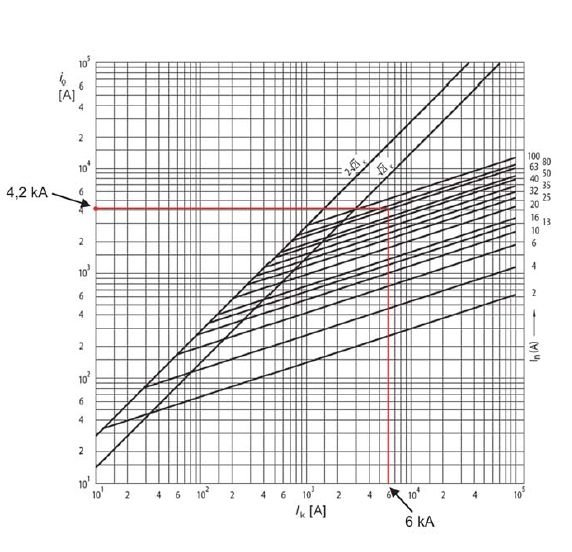

Rys. 1.  Prąd ograniczony io bezpieczników DO1 i DO2 z wkładką gG [1]; wyznaczanie prądu ograniczonego bezpiecznika z wkładką gG63 dla Ik = 6 kA
S. Czapp

Rys. 1.  Prąd ograniczony io bezpieczników DO1 i DO2 z wkładką gG [1]; wyznaczanie prądu ograniczonego bezpiecznika z wkładką gG63 dla Ik = 6 kA


S. Czapp

Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO – ang. residual current operated circuit-breakers with integral overcurrent protection) mają zdolność wyłączania porównywalną z wyłącznikami nadprądowymi. Producent podaje informację o prądzie znamionowym zwarciowym umownym, np. 6 kA lub 10 kA, do którego nie jest wymagane dobezpieczenie [3, 5, 7]. Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego (RCCB – ang. residual current operated circuit-breakers without integral overcurrent protection) mają niewielką zdolność wyłączania prądu różnicowego. Najmniejsza wymagana jej wartość to zaledwie 10-krotny prąd znamionowy ciągły (jednak nie mniej niż 500 A), więc w praktyce z zasady wymagają dobezpieczenia.

Zobacz także

Wyłączniki różnicowoprądowe – zagadnienia wybrane

Wyłączniki różnicowoprądowe – zagadnienia wybrane Wyłączniki różnicowoprądowe – zagadnienia wybrane

Wyłącznik różnicowoprądowy definiowany jest również jako łącznik zabezpieczeniowy przystosowany do pracy długotrwałej w stanie zamkniętym, przeznaczony do załączania, przewodzenia i wyłączania prądów w...

Wyłącznik różnicowoprądowy definiowany jest również jako łącznik zabezpieczeniowy przystosowany do pracy długotrwałej w stanie zamkniętym, przeznaczony do załączania, przewodzenia i wyłączania prądów w normalnych warunkach pracy i powodujący otwarcie zestyków, gdy prąd różnicowy osiągnie określoną wartość.

Wyłączniki nadmiarowo-prądowe

Wyłączniki nadmiarowo-prądowe Wyłączniki nadmiarowo-prądowe

Klasa ograniczenia energii, jest parametrem dotyczącym wyłączników nadmiarowo-prądowych przeznaczonych do stosowania w instalacjach elektrycznych domowych i podobnych. Sposób jej oznaczania oraz badania...

Klasa ograniczenia energii, jest parametrem dotyczącym wyłączników nadmiarowo-prądowych przeznaczonych do stosowania w instalacjach elektrycznych domowych i podobnych. Sposób jej oznaczania oraz badania parametrów związanych z klasą ograniczenia energii (znamionowa zdolność wyłączania prądów zwarciowych), a także parametry, jakie musi spełniać wyłącznik nadmiarowo-prądowy, aby mógł być oznaczony klasą ograniczenia energii, określa norma PN-EN 60898-1.

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

Streszczenie

W artykule przedstawiono problematykę dobezpieczania wyłączników różnicowoprądowych. Przeanalizowano dobezpieczanie bezpiecznikami oraz dobezpieczanie wyłącznikami nadprądowymi instalacyjnymi. Zwrócono uwagę na to, że w niektórych przypadkach urządzenie dobezpieczające znacznie ogranicza możliwość wykorzystania prądu znamionowego ciągłego wyłączników różnicowoprądowych.

Abstract

Problems of back-up protection of residual current devices

In the paper problems of back-up protection of residual current devices are presented. The back-up protection using fuses and overcurrent circuit breakers is analyzed. It is mentioned that in some cases overcurrent protective device can significantly reduce possibility of utilization of rated current of residual current devices.

Dobezpieczenie ma również zapewnić, że w stanie zamkniętym wyłącznik różnicowoprądowy wytrzyma cieplne i elektrodynamiczne skutki przepływu prądu przy zwarciu między przewodami czynnymi (L-L, L-N). Jeżeli instaluje się wyłącznik różnicowoprądowy bez wbudowanego zabezpieczenia nadprądowego (RCCB), to poprzedzać go powinno osobne zabezpieczenie nadprądowe i jednym z kryteriów jego doboru jest dobezpieczanie wyłącznika różnicowoprądowego.

Norma przedmiotowa [7] wymaga, aby wyłączniki różnicowoprądowe RCCB wytrzymywały prąd szczytowy is oraz całkę Joule’a I2t o wartościach podanych w tabeli 1. Wytrzymywana całka Joule’a powinna być nie mniejsza niż całka wyłączania I2tw bezpiecznika bądź wyłącznika nadprądowego stanowiącego dobezpieczenie wyłącznika różnicowoprądowego. Wytrzymywany prąd szczytowy is powinien być natomiast nie mniejszy niż prąd ograniczony io wspomnianego bezpiecznika bądź wyłącznika nadprądowego [4, 5].

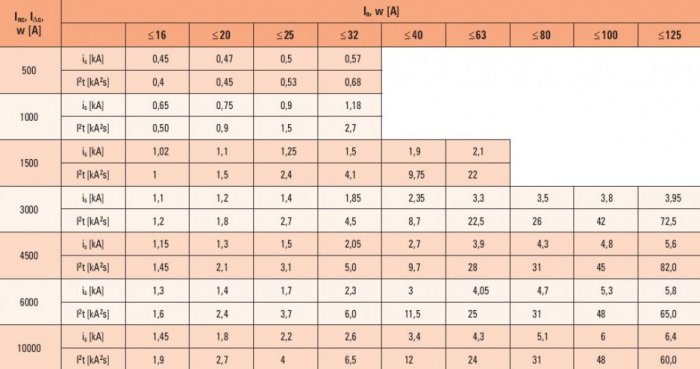

Rozpatrując wyłącznik różnicowoprądowy o prądzie znamionowym ciągłym In = 40 A i prądzie znamionowym zwarciowym umownym 6 kA, na podstawie tabeli 1. można stwierdzić, że wyłącznik ten powinien wytrzymać prąd szczytowy do is = 3 kA oraz całkę Joule’a do I2t = 11,5 kA2s. Wartości wymagane przez normę [7] wydają się nieduże i w obwodach, w których spodziewany prąd zwarciowy ma wartość zbliżoną do prądu znamionowego zwarciowego umownego wyłącznika różnicowoprądowego, zachodzi ryzyko ich przekroczenia, co może doprowadzić do uszkodzenia wyłącznika różnicowoprądowego.

Producenci mogą produkować wyłączniki różnicowoprądowe wytrzymujące większy prąd szczytowy i większą całkę Joule’a niż podane w tabeli 1. Podają wtedy największy dopuszczalny prąd zwarciowy początkowy w miejscu zainstalowania wyłącznika różnicowoprądowego i dodają symbol graficzny bezpiecznika, jeśli dobezpieczenie jest konieczne (tab. 2.). Jeżeli największy dopuszczalny prąd znamionowy wkładki klasy gG jest większy niż 63 A, wartość jego jest podana przy symbolu bezpiecznika.

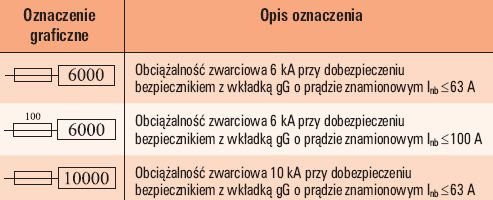

Jak wynika z danych przedstawionych w tabeli 2., zakłada się, że wyłącznik różnicowoprądowy jest dobezpieczony bezpiecznikiem z wkładką topikową typu gG. Obok wkładek tej klasy stosuje się wkładki gL, gF, wyłączniki nadprądowe instalacyjne lub wyłączniki silnikowe.

W dalszej części artykułu przeanalizowano problemy związane z dobezpieczaniem wyłączników różnicowoprądowych za pomocą bezpieczników oraz za pomocą wyłączników nadprądowych instalacyjnych.

Dobezpieczanie bezpiecznikami

Dostępne na rynku wyłączniki RCCB przeważnie mają obciążalność zwarciową większą niż wynikająca z tabeli 1. Jeżeli wyłącznik różnicowoprądowy ma oznaczenie  , to znaczy, że producent gwarantuje obciążalność zwarciową 6 kA przy dobezpieczeniu bezpiecznikiem z wkładką gG o prądzie znamionowym Inb £ 63 A. Zatem największy dopuszczalny prąd znamionowy wkładki klasy gG w tym obwodzie to Inb = 63 A. Zgodnie z normą [6] jej całka Joule’a wyłączania wynosi I2tw = 21200 A2s. Na podstawie danych katalogowych [1] można stwierdzić, że przy spodziewanym prądzie zwarciowym Ik = 6 kA (największym dopuszczalnym dla rozpatrywanego wyłącznika różnicowoprądowego) prąd ograniczony tej wkładki topikowej wynosi io = 4,2 kA (rys. 1.). Zatem wyłącznik różnicowoprądowy dobezpieczony bezpiecznikiem z wkładką gG63 z pewnością wytrzyma narażenia cieplne (I2t = 21200 A2s) i elektrodynamiczne (io = 4,2 kA).

Wyłączniki różnicowoprądowe mogą być dobezpieczane indywidualnie (rys. 2a) lub grupowo (rys. 2b). W pierwszym przypadku bezpiecznik, oprócz dobezpieczania wyłącznika różnicowoprądowego, zabezpiecza przewody obwodu odbiorczego przed skutkami przeciążeń i zwarć. Prądy znamionowe bezpiecznika i wyłącznika różnicowoprądowego są identyczne lub zbliżone i łatwo o właściwą koordynację tych zabezpieczeń. Inaczej jest w przypadku sytuacji z rysunku 2b, w której bezpiecznik ma stanowić dobezpieczenie grupowe.

Jeżeli obwód główny zabezpieczony bezpiecznikiem rozdziela się na obwody odbiorcze według schematu z rysunku 2b, to prąd znamionowy jego wkładki bezpiecznikowej może być kilkakrotnie większy niż prąd znamionowy ciągły wyłączników różnicowoprądowych. Możliwość wykorzystania bezpiecznika w obwodzie głównym, jako urządzenia dobezpieczającego wyłączniki różnicowoprądowe, przeanalizowano w przykładzie 1.

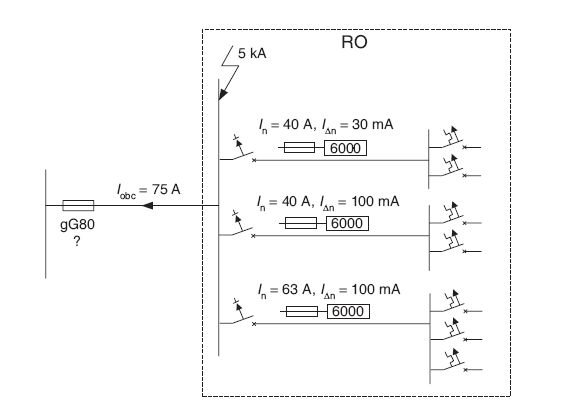

Przykład 1

Należy sprawdzić, czy proponowany do obwodu głównego bezpiecznik z wkładką topikową gG80 może stanowić dobezpieczenie wyłączników różnicowoprądowych w rozdzielnicy RO (rys. 3.).

Rozwiązanie

Największy dopuszczalny prąd znamionowy bezpiecznika z wkładką klasy gG dobezpieczającego wyłączniki różnicowoprądowe wynosi Inb = 63 A (oznaczenie  ), zatem bezpiecznik z wkładką gG80 ma za duży prąd znamionowy. Wprawdzie przy spodziewanym prądzie zwarciowym Ik = 5 kA prąd ograniczony tej wkładki wynosi 4,2 kA i nie przekracza wartości dopuszczalnej dla rozpatrywanych wyłączników różnicowoprądowych (największa dopuszczalna wartość to właśnie io = 4,2 kA), ale za duża jest całka Joule’a wyłączania, która wynosi 36000 A2s (największa dopuszczalna wartość to I2tw = 21200 A2s).

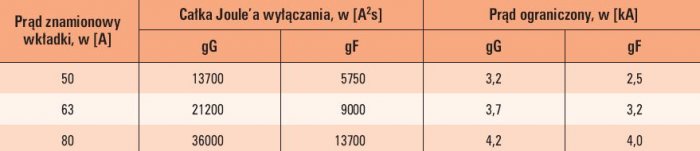

W rachubę wchodzi zastosowanie wkładki gF80, której zarówno prąd ograniczony równy 4,0 kA (przy spodziewanym prądzie zwarciowym Ik = 5 kA), jak i całka Joule’a wyłączania równa 13700 A2s nie przekraczają wartości dopuszczalnych. Porównanie charakterystycznych parametrów dla przykładowych wkładek topikowych przedstawiono w tabeli 3.

Jeżeli nie można zrezygnować z wkładek typu gG, to należy wyłączniki różnicowoprądowe dobezpieczyć indywidualnie (rys. 2a). Prąd znamionowy tych wkładek nie powinien być większy niż 63 A. Można też rozważyć wymianę wyłączników różnicowoprądowych na takie, które mogą być dobezpieczone bezpiecznikami z wkładkami gG80 (tab. 2.).

Warto wspomnieć, że jako dobezpieczenie wyłączników różnicowoprądowych można wykorzystać wyłączniki nadprądowe zainstalowane w obwodach odbiorczych (rys. 3.). Wtedy szczególnie należy zadbać o staranność połączeń pomiędzy aparatami – prawdopodobieństwo zwarcia pomiędzy wyłącznikiem różnicowoprądowym a wyłącznikiem nadprądowym instalacyjnym powinno być znikome.

Dobezpieczanie wyłącznikami nadprądowymi instalacyjnymi

Dobór wyłącznika nadprądowego instalacyjnego do dobezpieczenia wyłącznika różnicowoprądowego jest bardziej kłopotliwy niż dobór bezpiecznika. W przeciwieństwie do bezpieczników, wraz ze wzrostem prądu zwarciowego zwiększa się całka ­Joule’a wyłączania wyłączników instalacyjnych, a więc rosną narażenia cieplne. Dodatkową trudnością jest to, że niewielu producentów wyłączników instalacyjnych podaje dane dotyczące ich prądów ograniczonych.

Aby sprawdzić przydatność wyłączników nadprądowych do dobezpieczania wyłączników różnicowoprądowych RCCB, przeprowadzono badania laboratoryjne prądów ograniczonych i całek Joule’a wyłączania wybranych wyłączników nadprądowych instalacyjnych [2]. Przebadano wyłączniki nadprądowe o charakterystykach typu B, C i D. Zakres badań obejmował rejestracje charakterystycznych parametrów przy spodziewanym prądzie zwarciowym od 1 do 5 kA.

Dla każdego wyłącznika przeprowadzono po trzy próby wyłączania prądu zwarciowego nastawionego w trakcie kalibracji układu. Podczas próby wyłączania rejestrowano przebiegi prądu wyłączanego przez wyłącznik oraz napięcia u na jego zaciskach. Na podstawie otrzymanych rejestracji wyznaczono prąd ograniczony io i całkę Joule’a wyłączania I2tw. Przykładowe przebiegi wyłączania prądu zwarciowego przez wyłączniki nadprądowe instalacyjne zamieszczono na rysunku 4. Pole pod przebiegiem i2 (zakreskowany obszar) jest równe całce Joule’a wyłączania I2tw.

Na podstawie tych badań opracowano wykresy przedstawiające wartości prądu ograniczonego io i całki Joule’a wyłączania I2tw w funkcji spodziewanego prądu zwarciowego Ik (przykładowe wykresy zaprezentowano na rysunku 5.). Każdy wykres zawiera linię poziomą przedstawiającą, zgodnie z tabelą 1., największą wartość prądu szczytowego is i całki Joule’a I2t, którą przetrzyma wyłącznik różnicowoprądowy bez wbudowanego zabezpieczenia nadprądowego o określonym prądzie znamionowym ciągłym.

Rysunek 5. przedstawia wyniki badań wyłączników nadprądowych instalacyjnych B16, C16 i D20. Wyniki te porównano z największymi dopuszczalnymi wartościami prądu szczytowego i całki Joule’a dla wyłączników różnicowoprądowych o prądach znamionowych ciągłych odpowiednio In = 16, 25 i 40 A.

Jeżeli porównać wyniki badań prądów ograniczonych wyłączników nadprądowych instalacyjnych B16 i C16 z największą dopuszczalną wartością prądu szczytowego wyłącznika różnicowoprądowego o In = 16 A (rys. 5a), to okazuje się, że warunek koordynacji jest spełniony tylko dla spodziewanego prądu zwarciowego Ik = 1 kA (prąd ograniczony wyłączników B16 i C16 nie przekracza wartości dopuszczalnej dla wyłącznika różnicowoprądowego).

Niestety, nawet dla tego spodziewanego prądu zwarciowego (Ik = 1 kA) jest przekroczona największa dopuszczalna wartość całki Joule’a. Zatem wyłączniki B16 i C16 już przy prądzie Ik = 1 kA nie dobezpieczają wyłącznika różnicowoprądowego o In = 16 A, mimo że prąd znamionowy ciągły wyłączników nadprądowych i wyłącznika różnicowoprądowego jest identyczny. Tylko nieznacznie lepiej jest w przypadku wyłącznika różnicowoprądowego o In = 25 A. Wyłącznik różnicowoprądowy o In = 40 A jest dobezpieczany przez wyłączniki B16 i C16 w całym badanym zakresie spodziewanych prądów zwarciowych. Wyłącznik D20 jest nieodpowiedni, jeżeli spodziewany prąd zwarciowy osiąga wartość Ik = 5 kA.

Większość dostępnych na rynku wyłączników różnicowoprądowych wytrzymuje większe wartości całki Joule’a wyłączania i prądu ograniczonego niż podane w tabeli 1. Jeżeli rozpatrywać wyłącznik różnicowoprądowy o oznaczeniu, to charakterystyczne parametry wyłącznika nadprądowego instalacyjnego należy odnieść do tych samych parametrów bezpiecznika z wkładką gG.

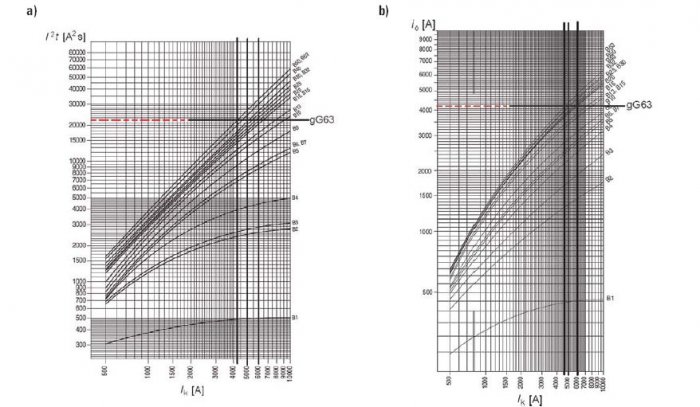

Na rysunku 6. przedstawiono wykres prądu ograniczonego i wykres całki Joule’a wyłączania wyłączników nadprądowych instalacyjnych typu B (dane producenta), w funkcji spodziewanego prądu zwarciowego. Na wykresach naniesiono linię poziomą, przedstawiającą wspomniane parametry dla wkładki gG63 (wkładki gG o największym prądzie znamionowym, gwarantującym dobezpieczenie wyłącznika różnicowoprądowego).

Z wykresów na rysunku 6. wynika, że do spodziewanego prądu zwarciowego Ik o wartości około 4,2 kA w miejsce bezpiecznika z wkładką gG63 mogą być zastosowane wyłączniki instalacyjne typu B o prądzie znamionowym do 63 A. Powyżej spodziewanego prądu zwarciowego Ik = 4,2 kA występują ograniczenia co do prądu znamionowego In wyłączników instalacyjnych. Okazuje się, że przy prądzie zwarciowym Ik = 5 kA w rachubę wchodzą wyłączniki typu B o In £ 32 A, a przy prądzie Ik = 6 kA będą to wyłączniki o In £ 20 A. Jeżeli wyłączniki te będą dobezpieczać wyłączniki różnicowoprądowe np. o In = 63 A, to nie pozwolą na pełne wykorzystanie ich prądu znamionowego ciągłego.

Wnioski

Przy doborze zabezpieczeń nadprądowych w instalacjach elektrycznych należy zwrócić uwagę na problem prawidłowego dobezpieczenia wyłączników różnicowoprądowych RCCB. Ryzyko niewłaściwego dobezpieczenia wyłączników różnicowoprądowych może się pojawić wtedy, gdy stosuje się dobezpieczanie grupowe, a przy dobezpieczaniu indywidualnym, gdy urządzeniem dobezpieczającym jest wyłącznik nadprądowy. Szczególną ostrożność należy zachować w instalacjach o ostrych narażeniach zwarciowych.

Literatura

  1. Bezpieczniki topikowe małogabarytowe i osprzęt. ETI, katalog producenta.
  2. S. Czapp, D. Kowalak, K. Borowski, Narażenia cieplne i elektrodynamiczne wyłączników różnicowoprądowych przy ich dobezpieczaniu wyłącznikami nadprądowymi instalacyjnymi – referat konferencyjny. XVI Międzynarodowa Konferencja Naukowa „Aktualne Problemy w Elektroenergetyce APE’13”, Jurata 12-14.06.2013, (Zeszyty Naukowe Wydziału Elektrotechniki i Automatyki Politechniki Gdańskiej Nr 33), Wydaw. WEiA PG, Gdańsk 2013, s. 115-118.
  3. IEC TR 60755:2008 General requirements for residual current operated protective devices. 2nd edition.
  4. Instalacje elektryczne i teletechniczne. Poradnik montera i inżyniera elektryka, Verlag Dashöfer, Część 5. Zabezpieczenia w instalacjach elektrycznych.
  5. E. Musiał, S Czapp, Wyłączniki ochronne różnicowoprądowe. Przegląd i charakterystyka współczesnych konstrukcji (2). Miesięcznik SEP „Informacje o Normach i Przepisach Elektrycznych”, 2008, nr 109, s. 3-44.
  6. PN-HD 60269-2:2010 Bezpieczniki topikowe niskonapięciowe. Część 2: Wymagania dodatkowe dotyczące bezpieczników przeznaczonych do wymiany przez osoby wykwalifikowane (bezpieczniki głównie do stosowania w przemyśle). Przykłady znormalizowanych systemów bezpiecznikowych od A do J (oryg.).
  7. PN-EN 61008-1:2007 Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB)- Część 1: Postanowienia ogólne.
  8. Supplementary Protectors/Miniature Circuit Breakers. Technical Data Catalog, Numbers 1492-SP Series C, Rockwell Automation Publication 1492-TC010D-EN-P – April 2011.
