Dobór mocy zespołu prądotwórczego (część 2)

Projektowanie ochrony przeciwporażeniowej w instalacjach elektrycznych zasilanych z generatora zespołu prądotwórczego

Rys. 4. Pomiar napięcia dotykowego
J. Wiatr

Rys. 4. Pomiar napięcia dotykowego


J. Wiatr

W drugiej części artykułu publikowanego w nr. 9/2013 skupimy się na zasadach projektowania ochrony przeciwporażeniowej oraz jej ocenie w istniejących układach zasilania awaryjnego.

Zobacz także

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania? Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem...

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem „miękkim” o parametrach obwodu zwarciowego ulegających dynamicznym zmianom. W przypadku zaniku napięcia w źródle zasilania podstawowego zespół prądotwórczy stanowiący awaryjne źródło zasilania wraz z zasilanymi odbiornikami stanowi autonomiczny system elektroenergetyczny.

Silniki stosowane w zespołach prądotwórczych

Silniki stosowane w zespołach prądotwórczych Silniki stosowane w zespołach prądotwórczych

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach...

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach naukowych używane są różnorodne terminy techniczne, charakterystyczne dla poszczególnych autorów subiektywnie definiujących zjawiska i używających często specyficznego słownictwa, w publikacji użyto słownictwa żargonowego, zrozumiałego dla większości eksploatatorów.

Teoria sterowania - podstawy

Teoria sterowania - podstawy Teoria sterowania - podstawy

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są...

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są sterowniki PLC (ang. Programmable Logic Controller), czyli mikroprocesorowe układy zbierające informacje na temat sygnałów w badanym systemie i podejmujących na tej podstawie decyzję o zmianie wartości sygnałów sterujących tym systemem.

Zasady projektowania ochrony przeciwporażeniowej

Spośród trzech układów sieci: TT, IT i TN (TN-C; TN-C-S i TN-S), do zasilania obiektów budowlanych najbardziej nadaje się układ TN-S lub TN-C-S. Układ IT może być stosowany tylko w ograniczonym zakresie (np. blok operacyjny lub OIOM w szpitalu) po spełnieniu określonych warunków.

Warunek samoczynnego wyłączenia w sieci TN należy uznać za spełniony, jeżeli:

elektro 2013 11 wiatr wzor1

Wzór 1

elektro 2013 11 wiatr wzor2 1

Wzór 2

W praktyce korzysta się z innej postaci tego wzoru:

elektro 2013 11 wiatr wzor3

Wzór 3

gdzie:

Zs – impedancja pętli zwarciowej obejmującej źródło zasilania, przewód roboczy, aż do punktu zwarcia i przewód ochronny między punktem zwarcia a źródłem, w [W],

Ia – prąd powodujący samoczynne zadziałanie urządzenia wyłączającego, w czasie zależnym od napięcia znamionowego Uo podanego w tabeli 1.,

RkG – rezystancja uzwojeń generatora (), w [W],

Xk1G – reaktancja generatora dla zwarć jednofazowych, w [W],

RL – rezystancja kabla zasilającego oraz przewodów instalacji odbior­czej, w [W],

XL – reaktancja kabla zasilającego oraz przewodów instalacji odbior­czej, w [W],

Uo – napięcie pomiędzy przewodem fazowym a uziemionym przewodem ochronnym (PE) lub ochronno-neutralnym (PEN), w [V],

UnG – napięcie znamionowe generatora zespołu prądotwórczego, w [kV],

SnG – moc znamionowa generatora zespołu prądotwórczego, w [MVA].

Jak zagwarantować zasilanie w energię elektryczną budynku w każdym momencie? Jak uniknąć awarii?

Dowiesz się podczas konferencji "Zespołu prądotwórcze i zasilacze UPS w systemach zasilania budynków w energię elektryczną".

Kolejna edycja już 2016 roku.

SPRAWDŹ >>

Uwagi:

  1. Dłuższe czasy wyłączenia mogą być dopuszczone w sieciach rozdzielczych oraz elektrowniach i w sieciach przesyłowych systemów.
  2. Krótsze czasy wyłączenia mogą być wymagane dla specjalnych instalacji lub lokalizacji objętych arkuszami normy PN-IEC (HD) 60364 grupy 700.
  3. Dla układu sieci IT samoczynne wyłączenie zasilania nie jest zwykle wymagane po pojawieniu się pojedynczego zwarcia z ziemią.
  4. Maksymalne czasy wyłączenia podane w tabeli 7. powinny być stosowane do obwodów odbiorczych o prądzie znamionowym nieprzekraczającym 32 A.
  5. Jeżeli w układzie sieci TT wyłączenie jest realizowane przez zabezpieczenia nadprądowe, a połączenia wyrównawcze ochronne są przyłączone do części przewodzących obcych znajdujących się w instalacji, to mogą być stosowane maksymalne czasy wyłączenia przewidywane dla układu sieci TN.
  6. W układach sieci TN czas wyłączenia nieprzekraczający 5 s jest dopuszczony w obwodach rozdzielczych i w obwodach niewymienionych w pkt 4.
  7. W układach sieci TT czas wyłączenia nieprzekraczający 1 s jest dopuszczony w obwodach rozdzielczych i w obwodach niewymienionych w pkt 4.
  8. Jeżeli samoczynne wyłączenie zasilania nie może być uzyskane we właściwym czasie, to powinny być zastosowane dodatkowe połączenia wyrównawcze ochronne.

W normie PN-HD 60364-4-481:1994 podane są maksymalne czasy wyłączenia dla warunków środowiskowych o zwiększonym zagrożeniu. Dotyczą one specjalnych instalacji lub lokalizacji objętych arkuszami normy PN-IEC (HD) 60364 grupy 700. Czasy te podano w tabeli 2.

W obwodach ac powinna być zastosowana ochrona uzupełniająca za pomocą urządzeń ochronnych różnicowoprądowych o znamionowym prądzie różnicowym nieprzekraczającym 30 mA dla następujących przypadków:

  • obwody gniazd wtyczkowych o prądzie znamionowym nieprzekraczającym 20 A, które są przewidziane do powszechnego użytkowania i do obsługiwania przez osoby niewykwalifikowane, oraz
  • obwody zasilające urządzenia ruchome o prądzie znamionowym nieprzekraczającym 32 A, używane na zewnątrz.

UWAGA

Dla przekrojów przewodu SCu £ 50 mm2 lub SAl £ 70 mm2 Al, reaktancja może zostać w obliczeniach pominięta.

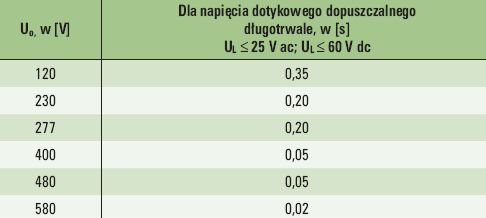

Czas ten może być dłuższy od podanego w tabeli 1., ale nie może przekraczać 5 s:

1) w obwodach rozdzielczych,

2) w obwodach zasilających jedynie urządzenia stacjonarne, jeżeli inne obwody odbiorcze, dla których czas wyłączenia został podany w tabeli 1., są przyłączone do rozdzielnicy lub do obwodu rozdzielczego w sposób spełniający jeden z poniższych warunków:

  • impedancja przewodu ochronnego ZPE między rozdzielnicą i punktem, w którym przewód ochrony jest przyłączony do głównej szyny uziemiającej, nie przekracza wartości określonej wzorem:
elektro 2013 11 wiatr wzor4

Wzór 4

  • w rozdzielnicy znajdują się połączenia wyrównawcze przyłączone do tych samych części przewodzących obcych, co połączenia wyrów­nawcze.

Jeżeli uzyskanie wymaganych czasów wyłączeń jest niemożliwe przy zastosowaniu urządzeń ochronnych przetężeniowych, należy wykonać połączenia wyrównawcze dodatkowe. Alternatywnie ochrona powinna być zapewniona za pomocą urządzenia ochronnego różnicowoprądowego.

Przy zasilaniu z zespołu prądotwórczego uzyskanie skutecznej ochrony przeciwporażeniowej przy zastosowaniu tylko urządzeń przetężeniowych może być nieskuteczne. Konieczne zatem wydaje się zastosowanie urządzeń różnicowoprądowych w instalacji odbiorczej. Do instalacji zasilającej gniazda przeznaczone do zasilania odbiorników ręcznych należy stosować wyłączniki różnicowoprądowe o znamionowym prądzie różnicowym nie większym niż 30 mA. Rezystancja uziemienia punktu neutralnego generatora zespołu prądotwórczego nie może być wyższa niż 5 W.

W przypadku braku uziemienia punktu neutralnego generatora zespołu prądotwórczego wektory napięć fazowych mogą się rozjeżdżać wskutek asymetrii obciążenia i w konsekwencji prowadzić do wzrostu napięcia w fazach niedociążonych. Wzrost napięcia w fazie niedociążonej może skutkować uszkodzeniem zasilanych odbiorników.

W przypadku przyłączenia zespołu prądotwórczego poprzez transformator nn/SN, należy uwzględnić wzrost obwodu zwarciowego powodowany występowaniem transformatora nn/SN oraz transformatora SN/nn. Jednokreskowy schemat obwodu zwarciowego w takim przypadku przedstawia rysunek 1.

Obliczone parametry tak zaprojektowanego obwodu należy przeliczyć na napięcie 0,4 kV zgodnie z zasadami opisanymi w części poświęconej obliczaniu zwarć:

elektro 2013 11 wiatr wzor5

Wzór 5

Transformator SN/nn:

elektro 2013 11 wiatr wzor6

Wzór 6

Linia SN:

elektro 2013 11 wiatr wzor7

Wzór 7

elektro 2013 11 wiatr wzor8

Wzór 8

elektro 2013 11 wiatr wzor9

Wzór 9

Wówczas impedancja obwodu zwarciowego zostanie wyrażona następującym wzorem:

elektro 2013 11 wiatr wzor10

Wzór 10

Dalsze obliczenia należy prowadzić zgodnie z wcześniej opisanymi za­sadami.

W praktyce impedancja linii SN przeliczona na napięcie 0,4 kV nie wnosi istotnych zmian do wartości impedancji obwodu zwarciowego. Największe znaczenie mają długości linii nn. Dlatego w przypadku przesyłu energii elektrycznej z generatora zespołu prądotwórczego nn należy dążyć do minimalizacji długości odcinków linii nn.

Transformator nn/SN należy lokalizować w pobliżu zespołu prądotwórczego, podobnie transformator SN/nn należy instalować w pobliżu rozdzielnicy głównej objętej systemem zasilania awaryjnego. Należy również pamiętać, że w tym przypadku wszelkie zmiany impedancji generatora będą odzwierciedlane na dolnych zaciskach transformatora, dlatego niedopuszczalnym jest odniesienie obliczeń zwarciowych do dolnych zacisków transformatora jak czyni się to w przypadku zasilania z Systemu Elektroenergetycznego.

W przypadku, gdy spełnienie warunku samoczynnego wyłączenia w instalacji zasilanej z zespołu prądotwórczego jest niemożliwe, należy przeprowadzić ocenę skuteczności ochrony przeciwporażeniowej przy uszkodzeniu (przed dotykiem pośrednim) przez sprawdzenie, czy w czasie zwarcia doziemnego o prądzie zwarciowym równym Ia wystąpiłoby na częściach przewodzących dostępnych napięcie dotykowe o wartości nieprzekraczającej napięcia dotykowego, dopuszczalnego długotrwale w danych warunkach środowiskowych (UL).

Sprawdzenie to można wykonać przez obliczenie spodziewanych wartości napięć dotykowych, jakie wystąpią na objętych ochroną częściach przewodzących dostępnych. Największa spodziewana wartość napięcia dotykowego UST będzie równa:

elektro 2013 11 wiatr wzor11

Wzór 11

Zależność określona wzorem (11) wynika bezpośrednio z rysunku 2.

Zgodnie z wymaganiami określonymi w PN-HD 60364-4-41 uważa się, że ochrona jest skuteczna, jeżeli napięcie dotykowe UST jest mniejsze od dopuszczalnego długotrwale w danych warunkach środowiskowych, czyli:

elektro 2013 11 wiatr wzor12

Wzór 12

gdzie:

Ia – prąd wyłączający głównego urządzenia zabezpieczającego w zespole prądotwórczym, w czasie określonym w tabeli 1., w [A],

ZPE – wartość impedancji przewodu ochronnego PE między rozpatrywaną częścią przewodzącą dostępną a głównym połączeniem wyrównawczym, w [W],

UL – dopuszczalna długotrwale w danych warunkach środowiskowych wartość napięcia dotykowego, w [V].

Jeżeli określony wzorem warunek nie może zostać spełniony, to należy wykonać połączenie wyrównawcze dodatkowe (miejscowe), łączące części przewodzące jednocześnie dostępne. Skuteczność wykonanego połączenia wyrównawczego dodatkowego sprawdza się przez obliczenie spodziewanej wartości napięcia dotykowego zgodnie ze wzorem (PN-HD 60364 4-41):

elektro 2013 11 wiatr wzor13

Wzór 13

gdzie:

Ia – prąd wyłączający urządzenia zabezpieczającego (w obwodzie zasilania zespołu prądotwórczego lub urządzenia odbiorczego) w czasie określonym w tabeli 1., w [A],

RPE – wartość rezystancji przewodu połączenia wyrównawczego miejscowego PE pomiędzy częściami przewodzącymi dostępnymi jednocześnie, w [W],

UL – dopuszczalna długotrwale w danych warunkach środowiskowych wartość napięcia dotykowego, w [V].

Wartość rezystancji RPE należy ustalić na drodze obliczeniowej zgodnie ze wzorem:

elektro 2013 11 wiatr wzor14

Wzór 14

gdzie:

l – długość przewodu wyrównawczego, w [m],

g – przewodność elektryczna materiału żyły przewodu wyrównawczego, w [m/(W · mm2)],

S – przekrój żyły przewodu wyrównawczego, w [mm2].

Prowadzi to przy znanych odległościach części przewodzących jednocześnie dostępnych do określenia następującego warunku dotyczącego minimalnego przekroju przewodu wyrównawczego, przy określonej wartości napięcia dopuszczalnego długotrwale (UL):

elektro 2013 11 wiatr wzor15

Wzór 15

Ocena skuteczności samoczynnego wyłączania w instalacjach zasilanych przez zespół prądotwórczy

Pomiar impedancji pętli zwarcia w instalacji zasilanej przez ZP jest trudny do praktycznego wykonania z uwagi na zmieniającą się w czasie zwarcia reaktancję generatora i brak dostępnych na rynku przyrządów pomiarowych pozwalających na wykonanie takiego pomiaru. Oszacowanie skuteczności samoczynnego wyłączenia zabezpieczeń w instalacji zasilanej przez zespół prądotwórczy jest możliwe na drodze obliczeniowej i ma charakter przybliżony.

W celu wyznaczenia impedancji pętli zwarciowej należy:

Obliczyć Xk1G:

elektro 2013 11 wiatr wzor16

Wzór 16

Obliczyć rezystancję uzwojeń generatora:

elektro 2013 11 wiatr wzor17

Wzór 17

gdzie:

Xk1G – reaktancja generatora zespołu prądotwórczego dla zwarć jednofazowych, w [W],

n – krotność prądu znamionowego generatora ZP utrzymywana przez określony czas przy zwarciu na zaciskach generatora,

UnG – napięcie znamionowe generatora zespołu prądotwórczego, w [kV],

SnG – moc znamionowa zespołu prądotwórczego, w [MVA],

RkG – rezystancja uzwojeń generatora ZP, w [W].

obliczyć rezystancję kabla zasilania awaryjnego na odcinku ZP – SZR sieć/ZP (rys. 2.):

elektro 2013 11 wiatr wzor18

Wzór 18

gdzie:

L – długość linii zasilania awaryjnego łączącej ZP z układem automatyki SZR sieć/ZP, w [m],

g – konduktywoność przewodu, w [m/(W mm2)], przyjmowana jako: 55 [m/(W mm2)] – dla Cu oraz jako 35 [m/(W mm2)] – dla Al,

S – przekrój przewodu, w [mm2],

SPE – przekrój przewodu PE lub PEN, w [m2],

Obliczyć reaktancję kabla zasilana awaryjnego na odcinku ZP – SZR sieć/ZP (rys. 3.):

elektro 2013 11 wiatr wzor19

Wzór 19

gdzie:

l – długość linii zasilania awaryjnego łączącej ZP z układem automatyki SZR sieć/ZP, w [m],

XL1 – reaktancja przewodu, w [W],

lPE – długość przewodu PE lub PEN, w [m],

xPE – reaktancja przewodu PE lub PEN, w [W],

x – jednostkowa reaktancja, przyjmowana dla kabli nn jako 0,08, w [W/km].

UWAGA

Dla przewodów Al przekroju S £ 70 mm2 lub przewodów Cu o przekroju S £ 50 mm2, reaktancja w obliczeniach praktycznych może zostać pominięta.

Obliczyć impedancję obwodu zwarciowego na odcinku ZP-SZR sieć/ZP, w [W]:

elektro 2013 11 wiatr wzor20

Wzór 20

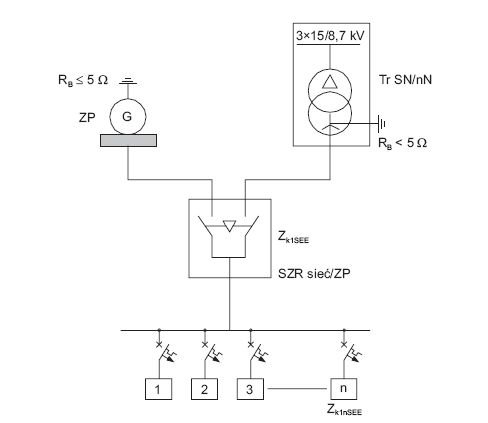

  • zmierzyć impedancję obwodu zwarcia przy zasilaniu z SEE w szafie SZR sieć/ZP: Zk1SEE, w [W] (rys. 2.),
  • zmierzyć impedancję obwodu zwarcia w każdym n-tym punkcie (n-tym urządzeniu) instalacji podlegającym badaniu przy zasilaniu z SEE: Zk1nSEE, w [W] (rys. 3.),
  • obliczyć różnicę wyników pomiarów odejmując od siebie impedancję obwodu zwarciowego zmierzoną w poszczególnych n-tych punktach instalacji podlegających badaniu i impedancji obwodu zwarcia w szafie SZR sieć/ZP:
elektro 2013 11 wiatr wzor21

Wzór 21

Do otrzymanych wyników dodać obliczoną wartość Zk1A:

elektro 2013 11 wiatr wzor22

Wzór 22

gdzie:

Z’k1n – oszacowana impedancja obwodu zwarciowego w n-tym punkcie instalacji zasilanej z ZP, w [W],

DZk2nSEE – impedancja obwodu zwarciowego na odcinku SZR sieć/ZP – n-ty punkt pomiarowy badanej instalacji, w [W].

Obliczyć prąd zwarcia jednofazowego dla każdego badanego punktu instalacji:

elektro 2013 11 wiatr wzor23

Wzór 23

gdzie:

U0 – napięcie pomiędzy przewodem fazowym a ziemią (uziemionym przewodem PEN (PE)), w [V].

Uwaga! Współczynnik 0,8 we wzorze (23) został przyjęty ze względu na mało precyzyjne oszacowanie impedancji zwarcia na odcinku ZP SZR sieć/ZP. Wzór ten został wielokrotnie potwierdzony w praktyce.

Warunkiem skutecznej ochrony przeciwporażeniowej przy uszko­dzeniu przez samoczynne wyłączenie jest spełnienie następującego warunku:

elektro 2013 11 wiatr wzor24

Wzór 24

gdzie:

Ik1nZP – spodziewany prąd zwarcia jednofazowego w n-tym punkcie badanej instalacji, w [A],

Ia – prąd zabezpieczenia, przy którym nastąpi jego zadziałanie w czasie określonym przez PN-HD 60364-4-41, w [A].

UWAGA

W przypadku niespełnienia warunku (24), należy wykonać miejscowe połączenia wyrównawcze oraz obliczyć wartość napięcia dotykowego UST zgodnie ze wzorem (12). W takim przypadku ochronę należy uznać za skuteczną, jeśli spełniony jest warunek określony wzorem (13).

Natomiast gdy obwody odbiorcze w instalacji są zabezpieczone wyłącznikami różnicowoprądowymi, należy spełnić następujący warunek:

elektro 2013 11 wiatr wzor25

Wzór 25

gdzie:

UL – napięcie dotykowe dopuszczalne długotrwale zgodnie z PN-HD 60364-4-41, w [V],

IDn – znamionowy prąd różnicowy wyłącznika różnicowoprądowego, w [A],

RB – rezystancja uziemienia punktu neutralnego generatora ZP, w [W].

Pomocnym w wykonywaniu oceny samoczynnego wyłączenia w instalacjach zasilanych z ZP może być rysunek 3.

Należy zauważyć, że zwarcie przy zasilaniu z ZP jest niegroźne dla linii zasilania awaryjnego z uwagi na to, że prąd zwarcia w krótkim czasie uzyskuje wartość mniejszą od wartości prądów znamionowych generatora. W instalacji odbiorczej problem ten podlega indywidualnej ocenie i zależy od przekroju zastosowanych zabezpieczeń. Natomiast pojawienie się napięcia na obudowie odbiornika lub obudowie automatyki SZR sieć/ZP lub rozdzielnicy głównej budynku stwarza zagrożenie dla użytkowników, przez co konieczna jest ocena stanu bezpieczeństwa użytkowanych urządzeń elektrycznych przy zasilaniu zarówno z SEE oraz ZP.

Problem oceny bezpieczeństwa użytkowania urządzeń elektrycznych przy zasilaniu z ZP jest nagminnie pomijany przez projektantów oraz osoby wykonujące pomiary ochronne i eksploatacyjne.

Podczas wykonywania pomiarów skuteczności samoczynnego wyłączenia w instalacji posiadającej możliwość awaryjnego zasilania z ZP należy pamiętać, że posiada ona możliwość zasilania z dwóch różnych źródeł:

  • Systemu Elektroenergetycznego (SEE), którego parametry zwarciowe są stabilne; pomiar przy użyciu miernika obwodu zwarciowego jest wystarczający dla oceny bezpieczeństwa,
  • zespołu prądotwórczego (ZP), którego parametry zwarciowe ulegają zmianie z upływem czasu zwarcia, przez co pomiar skuteczności samoczynnego wyłączenia jest niewykonalny i należy przeprowadzić ocenę bezpieczeństwa na drodze analitycznej.

Wynikiem przeprowadzonych pomiarów powinny być sporządzone dwa osobne protokoły z pomiarów skuteczności samoczynnego wyłączenia przy zasilaniu z:

  • systemu elektroenergetycznego,
  • zespołu prądotwórczego.

Na każdym protokole należy zamieścić wyniki pomiarów wraz z oceną stanu bezpieczeństwa. Brak oceny stanu bezpieczeństwa w instalacji wyposażonej w awaryjne źródło zasilania w postaci ZP powoduje, że przeprowadzone badanie instalacji nie odzwierciedla pełnego stanu bezpieczeństwa eksploatowanej instalacji i zasilanych z niej urządzeń elektrycznych. W myśl obowiązującego Prawa budowlanego stanowi to istotne naruszenie obowiązujących przepisów.

W przypadku, gdy ocena samoczynnego wyłączania daje negatywny wynik, należy sprawdzić wartości spodziewanych napięć dotykowych UST. Zasadę pomiaru napięcia dotykowego wyjaśnia rysunek 4.

Ocenę skuteczności ochrony przez połączenie wyrównawcze należy ocenić z wykorzystaniem wzoru:

gdzie:

USTo – znamionowa wartość napięcia dotykowego przy przepływie prądu probierczego, Io, w [V],

Io – prąd probierczy, w [A],

Ia – prąd, przy którym nastąpi zadziałanie zabezpieczenia w czasie zgodnym z wymaganiami normy PN-HD-60364-4-41:2009, w [A],

UL – napięcie dotykowe dopuszczalne długotrwałe w określonych warunkach środowiskowych, zgodne z PN-HD-60364-4-41:2009, w [V].

Literatura

  1. PN-ISO 8528-5 Zespoły prądotwórcze napędzane silnikiem spalinowym tłokowym. Zespoły prądotwórcze.
  2. T. Sutkowski, Rezerwowe i bezprzerwowe zasilanie w energię elektryczną. Urządzenia i układy, SCOiW SEP 2007.
  3. J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, wyd. 5, DW  MEDIUM, Warszawa 2012.
  4. J. Wiatr, Zespoły prądotwórcze w układach zasilania awaryjnego, DW MEDIUM, Warszawa 2008.
  5. R. Kacejko, J. Machowski, Zwarcia w systemach elektroenergetycznych, WNT, Warszawa 2001.
  6. Ochrona przeciwporażeniowa w warunkach polowych – MON Inż. 349/72.
  7. Praca zbiorowa, red. J. Wiatr, Poradnik projektanta systemów zasilania awaryjnego i gwarantowanego, EATON POWER QUALITY, Warszawa 2008.
  8. A. Sowa, Kompleksowa ochrona odgromowa i przepięciowa, COSiW SEP, Warszawa 2006.
  9. Wieloarkuszowa norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
  10. J. Wiatr, M. Miegoń, Zasilacze UPS i baterie akumulatorów w układach zasilania gwarantowanego, DW MEDIUM, Warszawa 2008.
  11. Katalogi firmy SDMO.
  12. L. Danielski, R. Zacirka, Badanie ochrony przeciwporażeniowej w obiektach z przemiennikami częstotliwości, „elektro.info” nr 12/2005.
  13. R. Matla, Gospodarka elektroenergetyczna, OW PW 1988.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać?

Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać? Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać?

„To się nie opłaca”, „To jest za drogie”, „W Polsce mamy za mało słonecznych dni” – wciąż można się spotkać z takimi i podobnymi opiniami wśród osób, które podważają sens inwestycji w domową instalację...

„To się nie opłaca”, „To jest za drogie”, „W Polsce mamy za mało słonecznych dni” – wciąż można się spotkać z takimi i podobnymi opiniami wśród osób, które podważają sens inwestycji w domową instalację fotowoltaiczną. Tymczasem, jak wynika z badania przeprowadzonego przez Oferteo.pl, aż 96 procent użytkowników fotowoltaiki jest z tego bardzo zadowolonych (a 37 proc. już rozważa rozbudowę).

Dobór ograniczników przepięć do aplikacji PV w praktyce

Dobór ograniczników przepięć do aplikacji PV w praktyce Dobór ograniczników przepięć do aplikacji PV w praktyce

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań...

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań atmosferycznych (bezpośrednich i pośrednich, np. w bliskie drzewa czy linię przesyłową).

Inteligentne rozwiązania dla domu – Legrand Netatmo

Inteligentne rozwiązania dla domu – Legrand Netatmo Inteligentne rozwiązania dla domu – Legrand Netatmo

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne...

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne sterowanie, a także elegancja i prestiż, które razem tworzą kompletne rozwiązania dla najbardziej wymagających klientów. To również korzyści dla instalatorów i dystrybutorów, którzy mogą poszerzyć swoją ofertę produktów i usług.

Jak kupić dobry telewizor?

Jak kupić dobry telewizor? Jak kupić dobry telewizor?

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej...

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej możliwej rozdzielczości?

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów...

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów Bielskich w dniach 15-17 września 2020. Po raz pierwszy gościliśmy Państwa na dużym, przestronnym stoisku w hali A, gdzie w miłej i bezpiecznej atmosferze mogliśmy przeżyć wspólnie tę wyjątkową edycję targów, chwaląc się przy okazji nowymi certyfikatami ISO od szwajcarskiej firmy SGS SA.

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów? Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają...

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają na utrzymanie instalacji spalania w dobrym stanie, zachowując jej wysoką wydajność, żywotność i bezpieczeństwo użytkowania. Sprzęt do tego przeznaczony oferuje marka MRU, której wyłącznym polskim importerem i dostawcą usług serwisowych jest Merazet – dystrybutor aparatury kontrolno-pomiarowej...

SZARM – prezentacja z uczuciem

SZARM – prezentacja z uczuciem SZARM – prezentacja z uczuciem

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku...

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku zamówień, niska samoocena i zazdrość wywoływane agresywną reklamą innych firm, wściekły atak na działania lub przedstawicieli konkurencji, chłodne porównanie parametrów prezentowanego produktu i wyrobów konkurencji, porównywanie z rozbawieniem i poczuciem wyższości, euforia wywołana ostatnim sukcesem...

Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Jak połączyć I/O z systemami IT lub chmurą informatyczną? Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane...

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane w nowe funkcje i protokoły, aby zapewnić lepsze połączenie z systemami nadrzędnymi. Jednak czasami wbudowana funkcjonalność może nie wystarczać lub zwyczajnie ograniczać projektanta/integratora.

Stacje ładowania AC i DC

Stacje ładowania AC i DC Stacje ładowania AC i DC

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa...

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa wprowadza mechanizmy wspierające rozwój zeroemisyjnego transportu oraz całej infrastruktury. Jednak oprócz wsparcia, ustawa oraz rozporządzenie Ministra Energii (DzU 2019, poz.1316)[2] w sprawie wymagań technicznych dla stacji i punktów ładowania, stanowiących element infrastruktury ładowania...

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących...

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących najmniejsze zintegrowane jednostki systemu. W celu dalszego zwiększenia napięcia, panele fotowoltaiczne łączy się szeregowo w łańcuchy, a w celu zwiększenia prądu, łańcuchy łączy się równolegle w zespoły.

Fotowoltaika – Twój krok w proekologiczną przyszłość

Fotowoltaika – Twój krok w proekologiczną przyszłość Fotowoltaika – Twój krok w proekologiczną przyszłość

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO? Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola...

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola nie jest tak łatwa, jak się wydaje. Doskonałą analogią będzie w tym przypadku nasze ciało. Badając wydolność organizmu, nie ma większego sensu szukanie wyłącznie zakrzepów w tętnicach (podobnie jak korozji w ogniwach akumulatora). Wskazane jest także sprawdzenie, czy zawartość tlenu we krwi jest...

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile? Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi...

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi nierealnie i masz wrażenie, że bardziej pasuje do filmów science fiction niż do prawdziwego życia? Nic z tego - taką rzeczywistość kreuje właśnie marka T-Mobile, która wychodzi naprzeciw polskim kierowcom, oferując usługę Smart Car. Na czym polega i jakie są jej możliwości?

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Słyszysz fotowoltaika, myślisz FllexiPower Group

Słyszysz fotowoltaika, myślisz FllexiPower Group Słyszysz fotowoltaika, myślisz FllexiPower Group

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych...

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych i prawie 5 tys. montaży pomp ciepła. W branży stawia na nowoczesne technologie i stały rozwój.

Nowa marka w branży PV

Nowa marka w branży PV Nowa marka w branży PV

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
