Linie graniczne oddziaływania prądu rażeniowego stałego (DC) i przemiennego (AC) na człowieka. Opracowanie własne na podstawie [7, 8]
Obwody prądu stałego w instalacji niskiego napięcia do niedawna stanowiły niemal wyłącznie końcowe jej odcinki pomiędzy prostownikiem a odbiornikiem. W ostatnich latach zauważa się jednak wykorzystanie na szerszą skalę odnawialnych źródeł energii, w szczególności fotowoltaicznych, a to przyczynia się do większego zainteresowania instalacjami prądu stałego, również w kontekście rozdziału energii. Instalacje DC w budynkach ułatwiają integrację odnawialnych źródeł i magazynów energii oraz mogą służyć do bezpośredniego zasilania oświetlenia LED, urządzeń wentylacji i klimatyzacji, a także stacji ładowania pojazdów elektrycznych [1, 2, 3]. Dzięki temu unika się wielokrotnej transformacji energii DC/AC, AC/DC, co może ograniczyć jej straty.
W artykule:
Skutki rażenia prądem stałym
Układy sieci i środki ochrony przeciwporażeniowej
Streszczenie
W artykule przedstawiono skutki przepływu przez ciało człowieka prądu stałego o pomijalnym tętnieniu oraz podano zasady oceny zagrożenia porażeniowego przy prądach jednokierunkowych tętniących o wybranych kształtach. Zaprezentowano przykładowe układy sieci niskiego napięcia (TN, TT, IT) w przypadku stałoprądowych źródeł energii, a także przytoczono środki ochrony przeciwporażeniowej. Poruszono problematykę stosowania wyłączników różnicowoprądowych w obwodach prądu stałego i zamieszczono wyniki badań tych zabezpieczeń przy prądach różnicowych zawierających składową stałą.
Abstract
The effects of smooth direct current (DC) flow through the human body are discussed, and principles for assessing the risk of electric shock from unidirectional pulsating currents of selected shapes are described. Examples of low-voltage network systems (TN, TT, IT) for DC power sources are presented, and protective measures against electric shock are listed. The issue of using residual current devices in DC circuits is discussed, along with test results of these devices for residual currents containing a DC component.
W literaturze związanej z ochroną przeciwporażeniową obwodom prądu stałego poświęcono dotychczas stosunkowo mało uwagi. Wydaje się więc zasadne ten temat poruszyć, tym bardziej że prądy jednokierunkowe mogą mieć rozmaite kształty, a kształt prądu wpływa na skutki rażenia. Poza tym kwestią wielce kłopotliwą jest dobór zabezpieczeń różnicowoprądowych do obwodów, w których występują przekształtniki AC/DC. W tym kontekście należy w szczególności wymienić obwody przeznaczone do ładowania pojazdów elektrycznych. Podkreślenia wymaga też fakt, że w normalizacji międzynarodowej relatywnie niedawno pojawiły się zabezpieczenia różnicowoprądowe przeznaczone do niskonapięciowych instalacji prądu stałego [4, 5].
W dalszej części opracowania omówiono najistotniejsze zagadnienia związane z ochroną przeciwporażeniową w obwodach prądu stałego i problematykę stosowania zabezpieczeń/wyłączników różnicowoprądowych w takich obwodach [6].
Skutki rażenia prądem stałym
Analizując skutki rażenia prądem stałym, należy określić, czy przez człowieka płynie prąd jednokierunkowy o pomijalnym tętnieniu, czy tętnienie prądu jest znaczne – i jaki jest czas jego przepływu. Dokument [7] opisujący wpływ prądu rażeniowego na ludzi i zwierzęta gospodarskie zaznacza, że rozważania dotyczą prądu jednokierunkowego o tętnieniu nie większym niż 10%. Na rysunku 1. przedstawiono przebiegi prądu spełniające to kryterium.

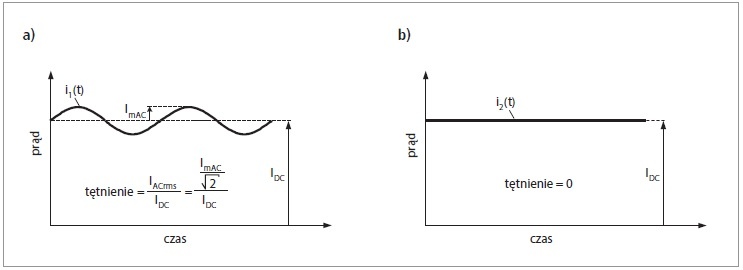

Rys. 1. Przebieg prądu jednokierunkowego i(t) o tętnieniu: a) około 10%, b) równym 0, gdzie: IDC – składowa stała, IACrms – wartość skuteczna składowej sinusoidalnej, ImAC – wartość szczytowa składowej sinusoidalnej, rys. S. Czapp
W przypadku prądu rażeniowego stałego, podobnie jak w przypadku prądu przemiennego, dokument [7] wyróżnia charakterystyczne obszary związane z oddziaływaniem prądu na człowieka. Na rysunku 2. przedstawiono linie graniczne wydzielające te obszary, natomiast w tabeli 1. zawarto ich opis.

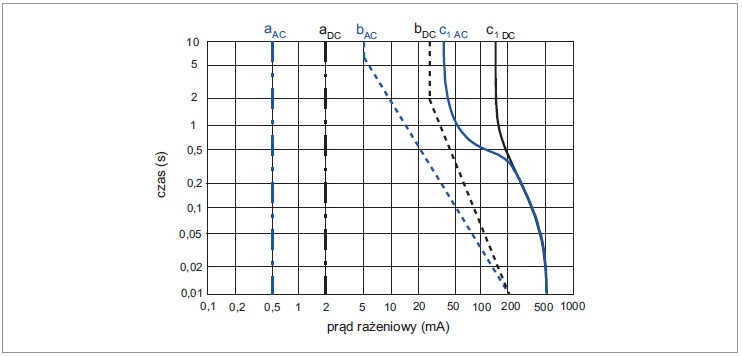

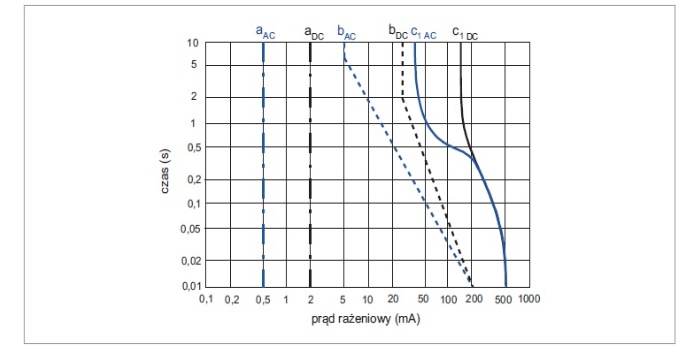

Rys. 2. Linie graniczne oddziaływania prądu rażeniowego stałego (DC) i przemiennego (AC) na człowieka – wyjaśnienia w tabeli 1. Opracowanie własne na podstawie [7, 8]

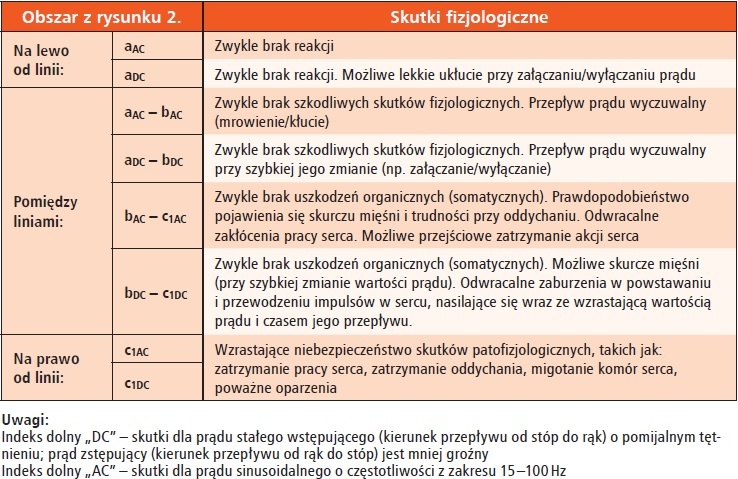

Tab. 1. Opis oddziaływania prądu rażeniowego na człowieka; rażenie na drodze: lewa ręka – stopy. Opracowanie własne na podstawie [7]
Podczas rażenia prądem stałym duże znaczenie ma szybkość przyrostu wartości prądu (powolne zwiększanie/zmniejszanie wartości prądu czy nagła jego zmiana). Przy powolnym zwiększaniu prądu stałego od zera może być on niewyczuwalny, podczas gdy nagła zmiana wartości wywoła ukłucie. Jest to związane z pobudliwością mięśni szkieletowych. Z tych względów mrowienie lub kłucie występuje zwykle przy prądzie przemiennym, nawet przy powolnym zwiększaniu wartości skutecznej. W przypadku prądu stałego znaczenie ma też kierunek przepływu prądu. Jeżeli kierunek ten jest od stóp do rąk (prąd wstępujący), to jest groźniej niż przy prądzie płynącym od rąk do stóp (prąd zstępujący).
Warto podkreślić, że przy prądzie stałym o pomijalnym tętnieniu nie mówi się o granicy samouwolnienia, ponieważ taki prąd nie wywołuje skurczu mięśni zginających palce (skurcz ten występuje przy prądzie przemiennym) [9, 10].
Z porównania linii granicznych aAC, bAC, c1AC z odpowiednimi liniami aDC, bDC, c1DC wynika, że przy dłuższych czasach rażenia linie dotyczące prądu stałego (indeks dolny DC) są usytuowane na prawo od linii dla prądu przemiennego. Jeżeli rozpatrywać linie c1AC oraz c1DC(rys. 2.), które w uproszczeniu można utożsamiać z progiem migotania komór serca, to widać, że przy prądzie AC dla długich czasów linia ta przebiega w okolicy wartości 30 mA, a przy prądzie DC – aż około 150 mA. Prąd stały jest więc mniej groźny od prądu przemiennego. Ten wniosek dotyczący progu migotania komór serca nie odnosi się jednak do stosunkowo krótkich czasów rażenia. Dla czasów rażenia 0,2 s i krótszych przyjmuje się, że próg ten w przybliżeniu jest jednakowy dla rażenia prądem DC i AC (w przypadku prądu AC operuje się wartością skuteczną).
Wartość prądu rażeniowego zależy m.in. od impedancji ciała człowieka, którą można przedstawić w postaci modelu z rysunku 3.

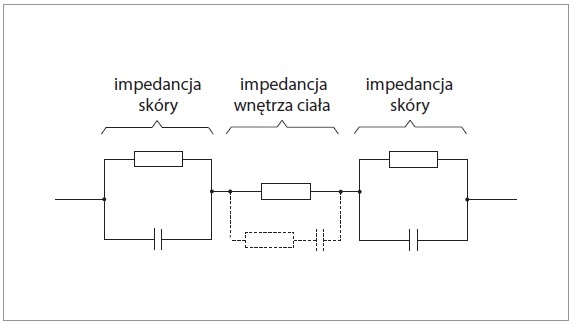

Rys. 3. Model impedancji (rezystancji) ciała człowieka. Opracowanie własne na podstawie [6, 7]
W miejscach styczności ciała z elektrodą (w miejscach, w których prąd wpływa i wypływa) wyróżnia się składową rezystancyjną i składową pojemnościową, natomiast wnętrze ciała to praktycznie rezystancja (elementy narysowane linią przerywaną pomija się).
Zarówno rezystancja Rcz przy prądzie stałym, jak i impedancja Zcz przy prądzie przemiennym zależą od wartości napięcia dotykowego (rys. 4.). Przy napięciach dotykowych do około 150 V rezystancja Rcz (linia DC z rys. 4.) przyjmuje wartości większe niż impedancja Zcz (linia AC z rys. 4.) w wyniku blokującego działania pojemności skóry. Powyżej tego napięcia dochodzi do przebicia naskórka i dla danej wartości napięcia dotykowego zachodzi równość Rcz = Zcz.

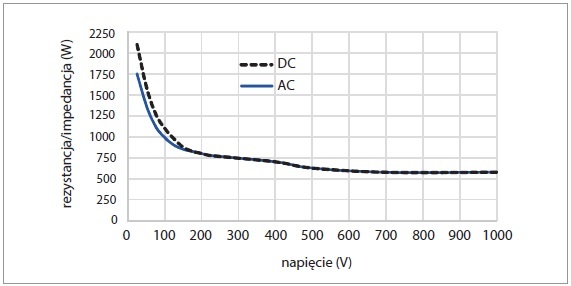

Rys. 4. Zależność od przyłożonego napięcia rezystancji Rcz (linia DC) i impedancji Zcz (linia AC) ciała człowieka na drodze ręka – ręka. Warunki suche, duża powierzchnia styczności elektrod z ciałem, kwantyl 5% (tylko 5% populacji ma rezystancję/impedancję mniejszą). Opracowanie własne na podstawie [7]
Po nagłym przyłożeniu napięcia stałego zauważa się początkowy pik prądu rażeniowego (rys. 5.), ponieważ pojemność związana ze skórą nie jest naładowana. Podobny pik pojawia się też po przyłożeniu napięcia przemiennego [7, 10, 11]. Tuż po przyłożeniu napięcia DC 200 V (rys. 5.) prąd osiąga wartość szczytową 301 mA i po około 1–2 ms ustala się na poziomie 119 mA [7]. Na podstawie tej wartości szczytowej można wyliczyć rezystancję początkową ciała (200 V/ 0,301 A = 664 Ω), którą stanowi rezystancja wnętrza ciała, natomiast w stanie ustalonym rezystancja całkowita ciała to 1681 Ω.

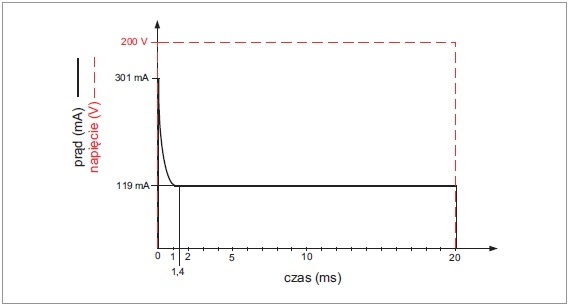

Rys. 5. Przepływ prądu rażeniowego (linia czarna/ciągła) po przyłożeniu napięcia DC o wartości 200 V (linia czerwona/przerywana). Droga rażenia: ręka – ręka, warunki suche, duża powierzchnia styczności elektrod z ciałem człowieka. Opracowanie własne na podstawie [7]
Jeżeli przyjrzeć się przebiegowi prądu z rysunku 5., to widać, że następuje znaczna zmiana jego wartości tuż po załączeniu napięcia oraz po odłączeniu napięcia. Cały cykl trwa 20 ms i jest to tyle samo, co okres prądu przemiennego przy 50 Hz. Duża zmienność prądu w tak krótkim czasie (rys. 5.) uzasadnia wyżej wysunięty wniosek, że z punktu widzenia zagrożenia migotaniem komór serca nie ma znaczenia, czy rażenie nastąpiło prądem przemiennym o częstotliwości 50 Hz, czy prądem jednokierunkowym o krótkim czasie przepływu.
Do zagrożenia migotaniem komór serca inaczej się też podchodzi przy prądach jednokierunkowych o dużym tętnieniu, jak np. w przypadku prądu półfalowego (rys. 6.).

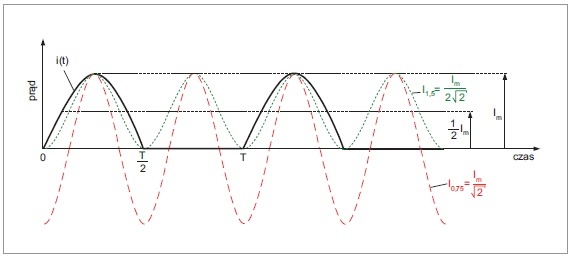

Rys. 6. Wyznaczanie prądu zastępczego wywołującego migotanie komór serca w przypadku, gdy nastąpiło rażenie prądem jednokierunkowym półfalowym i(t), gdzie: T – okres prądu sinusoidalnego (przed wyprostowaniem), Im – wartość szczytowa prądu sinusoidalnego/prądu półfalowego, I1,5 – prąd zastępczy w przypadku rażenia dłuższego niż 1,5 cyklu pracy serca, I0,75 – prąd zastępczy w przypadku rażenia krótszego niż 0,75 cyklu pracy serca. Opracowanie własne na podstawie [12]
Zgodnie z dokumentem [12], z punktu widzenia zagrożenia migotaniem komór serca należy wyznaczyć sinusoidalny prąd zastępczy, który wywoła identyczne skutki, co prąd rzeczywiście płynący.
Sposób wyznaczania tego zastępczego prądu zależy od czasu trwania rażenia w stosunku do czasu cyklu pracy serca. Przy tętnie 90/min czas cyklu pracy serca to 0,75 s. Jeżeli rażenie trwa dłużej niż 1,5 cyklu pracy serca, to wartość sinusoidalnego prądu zastępczego wynosi:
gdzie:
Im – wartość szczytowa prądu półfalowego,
natomiast dla rażenia trwającego krócej niż 0,75 cyklu pracy serca prąd zastępczy liczy się następująco:
W przypadku innych prądów jednokierunkowych o znacznej zmienności w stosunkowo krótkim czasie (np. prądów o sterowaniu fazowym lub związanych z rozładowaniem kondensatów), do oceny ich wpływu na człowieka również należy stosować wskazówki zawarte w [12].
Jeżeli chodzi o skutki cieplne, to dla prądu rażeniowego stałego są one podobne jak dla prądu przemiennego o równoważnej wartości skutecznej.
Układy sieci i środki ochrony przeciwporażeniowej
Podział układów sieci niskiego napięcia na TN, TT oraz IT obowiązuje również w przypadku systemów prądu stałego. Na rysunku 7. przedstawiono, na podstawie zasad zawartych w normie [13], przykładowe schematy układów sieci.

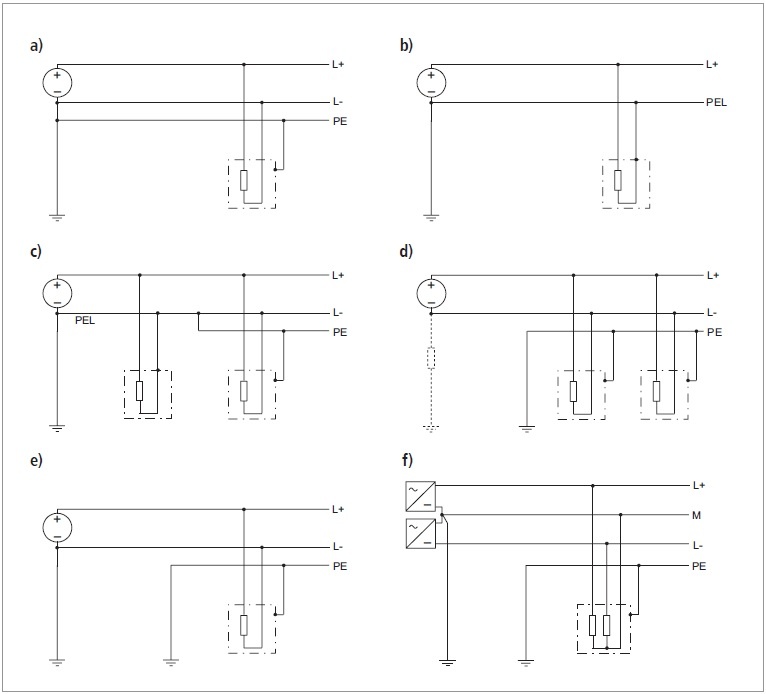

Rys. 7. Układy sieci niskiego napięcia o źródle prądu stałego: a) TN-S, b) TN-C, c) TN-C-S, d) IT, e) TT, f) TT z przewodem środkowym, gdzie: L-, L+ – przewody liniowe, PE – przewód ochronny, PEL – przewód ochronno-liniowy, M – przewód środkowy, rys. S. Czapp
Ze względu na narażenia na korozję elektrochemiczną uziomów (również innych elementów/konstrukcji metalowych) zaleca się wybór układu sieci, w którym prąd roboczy i ziemnozwarciowy płynie wyłącznie przewodami. Z tego punktu widzenia korzystny jest układ TN-S (rys. 7a) oraz układ IT z uziemieniem zbiorowym (rys. 7d). W takim układzie IT wszystkie części przewodzące dostępne i części przewodzące obce są przyłączone do wspólnego przewodu ochronnego. W razie podwójnego zwarcia z ziemią prąd ziemnozwarciowy płynie w pętli metalicznej utworzonej przez przewody.
W odniesieniu do środków ochrony przeciwporażeniowej teoretycznie można stosować wszystkie dopuszczalne też w systemach prądu przemiennego. Teoretycznie, ponieważ niektóre z nich mogą być trudne w realizacji i raczej się ich nie wykorzystuje (np. separacja elektryczna). Środki ochrony przeciwporażeniowej, zgodnie z normą [14], wyszczególniono poniżej.
Ochrona podstawowa (ochrona przed dotykiem bezpośrednim):
izolacja podstawowa,
przegrody lub obudowy,
przeszkody,
umieszczenie poza zasięgiem ręki.
Ochrona przy uszkodzeniu (ochrona dodatkowa, ochrona przy dotyku pośrednim):
samoczynne wyłączanie zasilania,
izolacja podwójna lub wzmocniona,
separacja elektryczna,
izolowanie stanowiska,
bardzo niskie napięcie SELV lub PELV,
nieuziemione połączenia wyrównawcze miejscowe (w praktyce jest to środek wspomagający separację elektryczną więcej niż jednego odbiornika).
Ochrona uzupełniająca:
zabezpieczenia różnicowoprądowe wysokoczułe,
połączenia wyrównawcze (miejscowe).
W obwodach DC istotną różnicą w porównaniu do obwodów AC jest znacznie wyższy poziom napięcia, który można stosować w przypadku układów SELV lub PELV. W zależności od warunków środowiskowych są to następujące wartości napięć DC: 30, 60 i 120 V. Dla obwodów AC są to wartości odpowiednio: 12, 25 i 50 V. Tym samym w obwodach DC można stosować wyższe wartości napięć dotykowych dopuszczalnych długotrwale, co widać też w warunku dotyczącym rezystancji połączeń wyrównawczych zawartym w normie PN-HD 60364-4-41 [14]. Zgodnie z wymaganiami tej normy, rezystancja przewodów połączenia wyrównawczego Rpw pomiędzy częściami jednocześnie dostępnymi nie powinna przekraczać wartości:
w obwodach AC:
w obwodach DC:
gdzie Ia jest prądem wyłączającym zabezpieczenia (dla zabezpieczeń nadprądowych w czasie do 5 s).
Artykuł w formie referatu był prezentowany na XXV Konferencji Naukowo-Technicznej „Bezpieczeństwo Elektryczne” – ELSAF 2025, Karpacz, 23–26.09.2025. Dane bibliograficzne w [6].
Literatura
F. Zhang, Ch. Meng, Y. Yang, Ch. Sun, Ch. Ji, Y. Chen, W. Wei, H. Qiu, G. Yang, Advantages and challenges of DC microgrid for commercial building – A case study from Xiamen university DC microgrid. IEEE First International Conference on DC Microgrids (ICDCM), Atlanta, USA, 2015.
R. Weiss, L. Ott, U. Boeke, Energy efficient low-voltage DC-grids for commercial buildings. IEEE First International Conference on DC Microgrids (ICDCM), Atlanta, USA, 2015.
Ł. Mazur, S. Cieślik, S. Czapp, Trends in Locally Balanced Energy Systems without the Use of Fossil Fuels: A Review, Energies, 2023, vol. 16, iss. 12 (4551).
IEC 60755-1:2022-10 General safety requirements for residual current operated protected devices. Part 1: Residual current operated protective devices for DC systems.
IEC TS 63053:2017-06 General requirements for residual current operated protective devices for DC systems.
S. Czapp, Zasady ochrony przeciwporażeniowej i działanie wyłączników różnicowoprądowych w niskonapięciowych instalacjach prądu stałego, XXV Konferencja Naukowo-Techniczna „Bezpieczeństwo Elektryczne ELSAF 2025” i XV Szkoła Ochrony Przeciwporażeniowej, Karpacz, 23-26.09.2025, s. 231-246.
IEC TS 60479-1:2016-07 Effects of current on human beings and livestock – Part 1: General aspects.
IEC TR 60479-5:2007 Effects of current on human beings and livestock. Part 5: Touch voltage threshold values for physiological effects.
E. Matula, M. Sych, Zapobieganie porażeniom elektrycznym w przemyśle, WNT, Warszawa 1980.
E. Musiał, Ochrona przeciwporażeniowa w obwodach prądu stałego, www.edwardmusial.info [dostęp: 24.04.2025].
G. Biegelmeier, Wirkungen des elektrischen Stroms auf Menschen und Nutziere, VDE-Verlag, Berlin und Offenbach, 1986.
IEC 60479-2:2019 Effects of current on human beings and livestock. Part 2: Special aspects.
PN-HD 60364-4-41:2017-09 (wersja polska) Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
S. Czapp, Ochrona przeciwporażeniowa w sieciach i instalacjach niskiego napięcia, Wydawnictwo Naukowe PWN, Warszawa 2023.
PN-EN 61008-1:2013-05 (wersja angielska) Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego (RCCB). Część 1: Postanowienia ogólne.
PN-EN 62423:2013-06 (wersja polska) Wyłączniki różnicowoprądowe typu F i typu B z wbudowanym zabezpieczeniem nadprądowym i bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego.
PN-HD 60364-5-53:2022-10 (wersja polska) Instalacje elektryczne niskiego napięcia. Część 5-53: Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza.
PN-HD 60364-7-722:2019-01 (wersja polska) Instalacje elektryczne niskiego napięcia. Część 7-722: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Zasilanie pojazdów elektrycznych.
Rozporządzenie Ministra Energii z dnia 26 czerwca 2019 r. w sprawie wymagań technicznych dla stacji ładowania i punktów ładowania stanowiących element infrastruktury ładowania drogowego transportu publicznego (Dz.U. z 2019, poz. 1316).
IEC 62196 Plugs, socket-outlets, vehicle connectors and vehicle inlets. Conductive charging of electric vehicles (norma wieloarkuszowa).
IEC 62955:2018-03 Residual direct current detecting device (RDC-DD) to be used for mode 3 charging of electric vehicles.
S. Czapp, Requirements for residual current devices intended for electric vehicle charging system, Automatyka Elektryka Zakłócenia, 2023, vol. 14, nr 4 (54), s. 10–20.
