System przeciwpożarowy wykorzystujący wyłączniki różnicowoprądowe

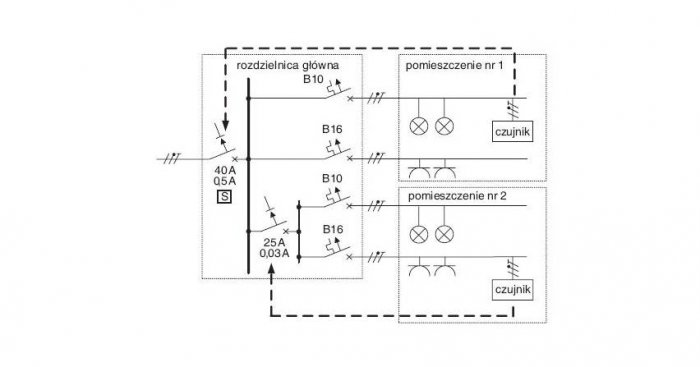

Rys. 1. Sposób instalacji czujników w instalacji 1-fazowej (liniami przerywanymi zaznaczono zależności czujnik-wyłącznik)
J. Konieczny, R. Zacirka

Rys. 1. Sposób instalacji czujników w instalacji 1-fazowej (liniami przerywanymi zaznaczono zależności czujnik-wyłącznik)


J. Konieczny, R. Zacirka

Jedną z metod wykrywania pożaru jest stosowanie czujników dymu lub ognia. Odcięcie dopływu energii elektrycznej po wykryciu zagrożenia przez czujnik wymaga zastosowania specjalnego systemu, przeznaczonego do tego celu. Oprócz samych czujników, w skład takiego systemu musi wchodzić centralka sterująca znajdującym się w rozdzielnicy wyłącznikiem z cewką wybijakową lub zanikową, a także medium służące do komunikacji pomiędzy elementami systemu. Komunikacja ta realizowana jest za pomocą dedykowanego okablowania lub bezprzewodowo. System taki powinien być zatem przewidziany już na etapie projektu budowlanego i wymaga dodatkowych, niekiedy dość znacznych, nakładów finansowych.

Zobacz także

dr inż. Waldemar Jasiński, mgr inż. Piotr Jasiński, mgr inż. Paweł Jasiński Skutki negatywnego oddziaływania prądu elektrycznego na pracowników i urządzenia techniczne podziemnych zakładów górniczych w latach 2016–2022

Skutki negatywnego oddziaływania prądu elektrycznego na pracowników i urządzenia techniczne podziemnych zakładów górniczych w latach 2016–2022 Skutki negatywnego oddziaływania prądu elektrycznego na pracowników i urządzenia techniczne podziemnych zakładów górniczych w latach 2016–2022

Prowadzenie ruchu nowoczesnego podziemnego zakładu górniczego nie jest możliwe bez wykorzystania energii elektrycznej. Proces wydobywania kopalin powiązany jest nie tylko z zapewnieniem ciągłości dostaw...

Prowadzenie ruchu nowoczesnego podziemnego zakładu górniczego nie jest możliwe bez wykorzystania energii elektrycznej. Proces wydobywania kopalin powiązany jest nie tylko z zapewnieniem ciągłości dostaw energii, ale także z koniecznością zagwarantowania bezpiecznej eksploatacji maszyn i urządzeń górniczych, zgodnie z DTR i instrukcjami eksploatacji.

Opracował zespół ekspercki Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej – PIB Przeciwpożarowy wyłącznik prądu (część 3.)

Przeciwpożarowy wyłącznik prądu (część 3.) Przeciwpożarowy wyłącznik prądu (część 3.)

Przeciwpożarowy wyłącznik prądu (PWP) w obiekcie budowlanym jest instalacją urządzenia przeciwpożarowego, którego podstawowym i głównym zadaniem jest zapewnienie bezpieczeństwa (ochrona przed porażeniem...

Przeciwpożarowy wyłącznik prądu (PWP) w obiekcie budowlanym jest instalacją urządzenia przeciwpożarowego, którego podstawowym i głównym zadaniem jest zapewnienie bezpieczeństwa (ochrona przed porażeniem elektrycznym) ekipom ratowniczym prowadzącym działania ratowniczo-gaśnicze w obszarze, strefie pożarowej objętej i chronionej instalacją PWP. Działanie instalacji PWP polega na odcięciu dopływu prądu elektrycznego do wszystkich obwodów z wyjątkiem obwodów zasilających instalacje i urządzenia, których...

mgr inż. Michał Czosnyka, dr hab. inż Bogumiła Wnukowska Porażenie prądem elektrycznym

Porażenie prądem elektrycznym Porażenie prądem elektrycznym

Porażeniem elektrycznym nazywa się efekt przepływu prądu elektrycznego przez ciało człowieka. Z punktu widzenia możliwych skutków patofizjologicznych, jakie mogą w następstwie tego zdarzenia wystąpić,...

Porażeniem elektrycznym nazywa się efekt przepływu prądu elektrycznego przez ciało człowieka. Z punktu widzenia możliwych skutków patofizjologicznych, jakie mogą w następstwie tego zdarzenia wystąpić, jest to zdarzenie bezpośrednio zagrażające zdrowiu i życiu osoby poszkodowanej [1–3].

Streszczenie

W artykule przedstawiono koncepcję systemu automatycznie wyłączającego zasilanie obiektu w sytuacjach awaryjnych, zbudowanego na podstawie dedykowanych czujników współpracujących z klasycznymi elementami instalacji elektrycznej. Przedstawiono możliwe obszary zastosowań tego systemu, zwrócono uwagę na sytuacje mogące zaburzyć jego prawidłową pracę oraz zaproponowano rozwiązania pozwalające na ich uniknięcie.

Znacznie prostszym, przedstawionym w artykule rozwiązaniem, jest system, którego idea działania opiera się na współpracy elementów wykrywających stan awaryjny (czujników) z urządzeniami, które występują w klasycznej instalacji elektrycznej.

Zagrożenie pożarowe w obiektach mieszkalnych

Wprowadzenie obowiązku stosowania wyłączników różnicowoprądowych dla ochrony wybranych obwodów instalacji (od roku 1995 [1]) spowodowało, że w znacznej liczbie instalacji znajduje się taki aparat. Liczba obwodów, w których wymaga się stosowania tego rodzaju zabezpieczenia, poszerzała się na przestrzeni lat [2, 6, 7, 8]. Chociaż obecnie nie wymaga się, aby wyłącznikiem różnicowoprądowym zabezpieczać całą instalację [2, 8], to w wielu przypadkach (np. w mieszkaniach w budynkach wielorodzinnych lub w niewielkich domach jednorodzinnych) stosuje się jeden wysokoczuły wyłącznik różnicowoprądowy dla całego obiektu. Zadziałanie wyłącznika spowoduje zatem wyłączenie zasilania w całej instalacji bądź w jej części.

Znaczna liczba pożarów, jakie powstają w budynkach mieszkalnych, to pożary powodowane uszkodzeniem w instalacjach lub w elektrycznych urządzeniach odbiorczych. Stosowanie wyłączników różnicowoprądowych (chociażby średnioczułych – o IDn = 100 ÷ 500 mA, a tym bardziej wysokoczułych – o IDn £ 30 mA) znacznie zmniejsza prawdopodobieństwo powstania pożaru w wyniku uszkodzenia w instalacji lub w urządzeniach odbiorczych. Uszkodzenie izolacji przewodów w części instalacji ułożonej na stałe, w sposób mogący doprowadzić do pożaru, jest bardzo mało prawdopodobne, zwłaszcza w instalacjach nowych. Wynika to zarówno z czasu eksploatacji tych instalacji, jak i ze stosowanych w nich materiałów izolacyjnych.

Znacznie większe prawdopodobieństwo pożaru stwarzają uszkodzenia w urządzeniach odbiorczych oraz w elementach instalacji niebędących ich częścią stałą, np. w przedłużaczach. Przedłużacze są specyficznym elementem instalacji: służą, tak jak instalacja stała obiektu, do zasilania różnych urządzeń odbiorczych użytkowanych w obiektach mieszkalnych, a jednocześnie nie są w żaden sposób skoordynowane z zabezpieczeniami chroniącymi przed skutkami zwarć i przeciążeń. Do przedłużacza o dowolnie małym przekroju i znacznej długości, nie zwracając uwagi na zastosowane w instalacji zabezpieczenia przetężeniowe, podłączyć można urządzenia odbiorcze o zbyt dużej mocy, ograniczonej jedynie przez prąd znamionowy zabezpieczenia. Konsekwencją tego może być przeciążenie w żyłach przedłużacza, stwarzające zagrożenie pożarowe.

Podobna sytuacja może wystąpić w urządzeniach odbiorczych. Wprawdzie uszkodzenie w urządzeniu mogące prowadzić do pożaru powinno zostać wykryte przez zabezpieczenia instalacji (np. wyłącznik różnicowoprądowy), ale dotyczy to tylko urządzeń wykonanych w I klasie ochronności, pracujących przy prawidłowo podłączonym przewodzie ochronnym. W urządzeniach II klasy ochronności, zwłaszcza w urządzeniach bardzo małej mocy (np. powszechnie używanych zasilaczach, ładowarkach itp.), nie można zidentyfikować w ten sposób stanów awaryjnych (np. niemetalicznych zwarć części czynnych lub uszkodzeń elementów energoelektrzagonicznych, takich jak przetwornice napięcia lub regulatory obrotów), które mogą prowadzić do pożaru.

Idea współpracy wyłączników różnicowoprądowych z czujnikami przeciwpożarowymi

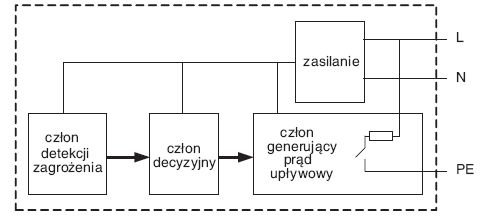

Proponowany system (rys. 1.) opiera się w głównej mierze na elementach, jakie występują w każdej nowej instalacji elektrycznej: wyłącznikach różnicowoprądowych i przewodzie ochronnym PE. Dodatkowymi elementami systemu są tylko czujniki, zbudowane w taki sposób (rys. 2.), aby mogły generować sztuczny prąd upływowy do przewodu ochronnego. Natężenie tego prądu musi być na tyle duże, aby spowodowało zadziałanie wyłącznika różnicowoprądowego zainstalowanego w instalacji. Ponadto, czas przepływu tego prądu powinien być na tyle długi, aby zagwarantował wyzwolenie wyłącznika, przy równoczesnym ograniczeniu ewentualnego szkodliwego oddziaływania na organizm człowieka (tab. 1.).

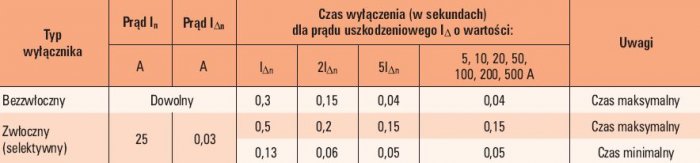

Podczas określania wartości prądu, jaki należy wymusić przez czujnik dla zadziałania wyłącznika różnicowoprądowego, należy uwzględnić robocze prądy upływowe, jakie mogą występować w chronionej instalacji.

W przypadku instalacji 1-fazowej sytuacja jest prosta: jeżeli roboczy prąd upływowy w instalacji jest bliski zeru, to do wyzwolenia wyłącznika konieczne jest wymuszenie prądu większego od wartości znamionowego prądu różnicowego IDn wyłącznika. Wystąpienie roboczego prądu upływowego nie ogranicza współpracy czujnika z wyłącznikiem.

Sytuacja komplikuje się w instalacjach 3‑fazowych, w których robocze prądy upływowe poszczególnych faz mogą sumować się w różnych układach przesunięć fazowych. Skrajnie niekorzystna sytuacja wystąpi, gdy geometryczna suma prądów z dwóch faz będzie bliska IDn (rys. 3.). Zbyt mały prąd generowany przez czujnik zasilany z trzeciej fazy mógłby skompensować się z tą wartością. Zatem, aby tego uniknąć, sztuczny prąd upływowy generowany przez czujnik musi mieć wartość większą od 2‑krotnej wartości prądu IDn wyłącznika różnicowoprądowego.

Chociaż prąd generowany przez czujnik płynie przewodem ochronnym PE, nie wpływa on w znaczącym stopniu na bezpieczeństwo użytkowników instalacji, ponieważ jego natężenie jest niewielkie, a zatem wywołane przez niego napięcia dotykowe również osiągną niewielkie wartości. Ponadto czas przepływu tego prądu zostanie odpowiednio ograniczony przez wyłącznik różnicowoprądowy. Bardzo małe prawdopodobieństwo wystąpienia zagrożenia porażeniowego wynika również z idei funkcjonowania proponowanego systemu: ma on działać tylko w sytuacji zagrożenia pożarowego, więc częstość jego zadziałań jest bardzo mała. Jedynym przypadkiem, w którym może wystąpić zagrożenie porażeniowe, jest sytuacja pobudzenia czujnika, przy jednoczesnym braku ciągłości przewodu ochronnego. Chociaż prawdopodobieństwo wystąpienia takiego zdarzenia jest niewielkie, nawet w tej sytuacji można zminimalizować zagrożenie porażeniowe, konstruując czujnik w ten sposób, aby ograniczał on czas przepływu generowanego sztucznego prądu upływowego.

W instalacjach 3-fazowych zaleca się, aby wszystkie czujniki były (w miarę możliwości) zasilane z tej samej fazy. Wymaganie to wynika z faktu, że przy jednoczesnym pobudzeniu kilku czujników zasilanych z różnych faz, w następstwie geometrycznego sumowania się prądów generowanych przez te czujniki, w skrajnie niekorzystnym przypadku mogłoby dojść do ich kompensacji. Oczywiście dotyczy to tylko sytuacji równoczesnego zadziałania trzech (a także 6, 9 itd.) czujników zasilanych z trzech różnych faz (rys. 4a). W każdym innym przypadku, geometryczna suma prądów będzie różna od zera, co skutkować będzie zadziałaniem wyłącznika różnicowoprądowego i odłączeniem dopływu energii do obwodu stwarzającego zagrożenie (rys. 4b).

Obszar zastosowań

Potencjalny obszar zastosowań opisywanego systemu wynika z przyjętej idei jego działania: zasadniczą jego funkcją jest automatyczne wyłącznie zasilania w przypadku wykrycia zagrożenia pożarowego. Prostotę konstrukcji i działania systemu uzyskano, świadomie rezygnując z funkcji, jakie dostępne są w rozbudowanych systemach przeciwpożarowych, np. zdalnej sygnalizacji zagrożenia, detekcji miejsca wystąpienia zagrożenia (pobudzenia czujnika), dźwiękowych systemów ostrzegawczych, sterowania oddymianiem, sterowania urządzeniami gaśniczymi. Proponowany system może zatem znaleźć zastosowanie w obiektach, dla których przepisy ochrony przeciwpożarowej nie wymagają stosowania specjalnych rozbudowanych systemów przeciwpożarowych [2–5]. Przykładem tego typu obiektów są domy jednorodzinne, mieszkania w budynkach wielorodzinnych, samodzielne pomieszczenia biurowe, pomieszczenia garażowe, niewielkie warsztaty, niewielkie obiekty handlowe, usługowe itp. Obiekty tego typu bardzo rzadko wyposażane są w dedykowane systemy przeciwpożarowe, głównie ze względów ekonomicznych. Wdrożenie w nich opisywanego systemu byłoby bardzo prostym przedsięwzięciem, ograniczającym się w zasadzie do montażu czujników. Jedynym niezbędnym warunkiem byłaby oczywiście obecność wyłącznika różnicowoprądowego w instalacji (o dowolnej czułości), który z założenia jest nieodzownym elementem wykonawczym systemu.

Aby podnieść niezawodność systemu i uniknąć zbędnych wyłączeń zasilania, np. w sytuacjach, w których użytkownik sam może zareagować w chwili wystąpienia zagrożenia, czujniki można wyposażyć w moduł sygnalizacji zagrożenia. Akustyczny sygnał ostrzegawczy trwający przez okres rzędu kilku – kilkunastu sekund poprzedzałby automatyczne wyłączenie zasilania.

Podsumowanie

  1. Proponowany w artykule system znacznie zmniejsza zagrożenie pożarowe powodowane przez instalacje lub urządzenia elektryczne w obiektach, dla których przepisy nie wymagają obligatoryjnego stosowania systemów ochrony przeciwpożarowej.
  2. Zastosowanie proponowanego systemu do ochrony przeciwpożarowej niemal całkowicie eliminuje prace monterskie związane z wykonaniem klasycznego systemu przeciwpożarowego.
  3. Łatwość wykonania systemu może być argumentem zachęcającym inwestorów lub właścicieli nieruchomości do podjęcia decyzji o jego wykonaniu, także w obiektach już użytkowanych.

Literatura

  1. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 1995, nr 10, poz. 46).
  2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2002, nr 75, poz. 690, z późniejszymi zmianami).
  3. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (DzU 1991, nr 81, poz. 351, z późniejszymi zmianami)
  4. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (DzU 2003 nr 121, poz. 1137).
  5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU 2010, nr 109, poz. 719).
  6. PN-E 05009 Instalacje elektryczne w obiektach budowlanych (norma wieloarkuszowa)
  7. PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych (norma wieloarkuszowa)
  8. PN-HD 60364 Instalacje elektryczne niskiego napięcia (norma wieloarkuszowa)
