Uziemienie w urządzeniach elektronicznych

Dlaczego uziemienie jest takie istotne?

dr inż Ryszard Zacirka | elektro.info 4/2008 | 2010-01-27

Pętla utworzona między przewodem sygnałowym a masami

R. Zacirka

Dlaczego właściwe uziemienie urządzeń jest istotne? Powszechność stosowania bardzo wrażliwych urządzeń elektronicznych w coraz bardziej strategicznych miejscach powoduje konieczność zapewnienia im odpowiednich warunków środowiskowych.
Urządzenie nie może bowiem powodować zakłóceń w pracy innych urządzeń i powinno być zdolne do poprawnej pracy w określonym środowisku elektromagnetycznym. Nie może też emitować zaburzeń pola elektromagnetycznego zakłócającego poprawną pracę innych urządzeń pracujących w tym środowisku, czyli powinno spełniać warunki kompatybilności elektromagnetycznej (EMC).
Jednym z istotnych czynników wpływających na te zjawiska jest właśnie sposób wykonania połączeń uziemień i mas.

Zobacz także

prof. dr hab. inż. Stanisław Czapp Ochrona przeciwporażeniowa i działanie wyłączników różnicowoprądowych w instalacjach prądu stałego (część 2.)

Ochrona przeciwporażeniowa i działanie wyłączników różnicowoprądowych w instalacjach prądu stałego (część 2.)

Poprawna detekcja prądu ziemnozwarciowego (różnicowego) przez zabezpieczenie różnicowoprądowe jest możliwa tylko wtedy, gdy jest ono właściwie dobrane z punktu widzenia spodziewanego kształtu tego prądu. W tabeli 1. podano podział zabezpieczeń różnicowoprądowych ze względu na zdolność wykrywania określonego kształtu przebiegu prądu różnicowego.

prof. dr hab. inż. Stanisław Czapp Ochrona przeciwporażeniowa i działanie wyłączników różnicowoprądowych w instalacjach prądu stałego (część 1.)

Ochrona przeciwporażeniowa i działanie wyłączników różnicowoprądowych w instalacjach prądu stałego (część 1.)

Obwody prądu stałego w instalacji niskiego napięcia do niedawna stanowiły niemal wyłącznie końcowe jej odcinki pomiędzy prostownikiem a odbiornikiem. W ostatnich latach zauważa się jednak wykorzystanie na szerszą skalę odnawialnych źródeł energii, w szczególności fotowoltaicznych, a to przyczynia się do większego zainteresowania instalacjami prądu stałego, również w kontekście rozdziału energii. Instalacje DC w budynkach ułatwiają integrację odnawialnych źródeł i magazynów energii oraz mogą służyć...

mgr inż. Julian Wiatr, dr inż. Kazimierz Herlender Ochrona przeciwporażeniowa w obwodach zasilających urządzenia przeciwpożarowe

Ochrona przeciwporażeniowa w obwodach zasilających urządzenia przeciwpożarowe

W artykule przedstawiono wpływ temperatury pożaru na rezystancję przewodów elektrycznych, zasilających urządzenia funkcjonujące w czasie pożaru. Wykazano nieprzydatność wyłączników różnicowoprądowych do zabezpieczania obwodów zasilających urządzenia elektryczne, których funkcjonowanie jest niezbędne w czasie pożaru. Omówiono możliwe do wykorzystania w tych obwodach sposoby ochrony przeciwporażeniowej, zgodnie z wymaganiami normy PN-HD 60364-4-41 Instalacje elektryczne niskiego napięcia. Część 4-41:...

Pojęcie masy jest charakterystyczne dla środowisk zajmujących się elektroniką i określa przewodzące części urządzeń elektronicznych, które można dotknąć, a które mogą znaleźć się pod napięciem w przypadku uszkodzenia – w ochronie przeciwporażeniowej są one nazywane przewodzącą częścią dostępną.

Dodatkowo, pojęciem masy lub masy funkcjonalnej określa się w elektronice elementy obwodu elektrycznego mające potencjał odniesienia dla układu elektronicznego, przyjmowany jako potencjał równy zero.

Aby urządzenia elektroniczne pracowały poprawnie, masy te powinny mieć stabilny potencjał, najlepiej równy potencjałowi ziemi, co powoduje konieczność ich uziemiania. Takie uziemienia są nazywane funkcjonalnymi, ponieważ do prawidłowej pracy tych urządzeń, czyli do spełnienia zadanych im funkcji, konieczne jest uziemienie.

Przewody ochronne, które są przyłączone do obudów urządzeń elektrycznych, także są połączone z uziemieniami. Istnieje zatem konieczność analizy wzajemnego wpływu i współdziałania systemów ochrony przeciwporażeniowej i elementów związanych z zapewnieniem kompatybilności elektromagnetycznej, czyli współdziałania przewodów i uziemień ochronnych oraz uziemień funkcjonalnych.

Wśród elektryków i elektroników panuje opinia o niezależności lub wręcz rozdzielności obydwu systemów, co powoduje znaczne kłopoty w realizacji funkcji, jakie muszą spełniać obydwa systemy, zwłaszcza że znaczna liczba urządzeń elektrycznych musi wykorzystywać obydwa systemy uziemień. Okazuje się, że nie jest tak źle, gdyż prawie zawsze obie funkcje można realizować w zbieżny sposób.

Uziemienie funkcjonalne

Według słownika terminologii elektrycznej [4] uziemienie funkcjonalne to uziemienie jednego lub wielu punktów sieci, instalacji lub urządzenia dla celów innych niż bezpieczeństwo. W przypadku urządzeń elektronicznych uziemianie ma na celu ochronę urządzeń przed uszkodzeniem na skutek przepięć lub zapewnienie im poprawnej pracy przez obniżenie poziomu zakłóceń.

Uziemienie funkcjonalne musi spełniać odpowiednie wymagania przedstawione w normie [5]. Według niej obwód uziemienia funkcjonalnego musi być odseparowany od innych części urządzenia będących pod niebezpiecznym napięciem przez izolację podwójną lub wzmocnioną, lub przez zastosowanie uziemionego ochronnie ekranu lub innej uziemionej ochronnie części, odseparowanej od części pod niebezpiecznym napięciem przez co najmniej izolację podstawową. Dopuszcza się podłączenia obwodu uziemienia funkcjonalnego do zacisku uziemienia ochronnego lub do przewodu połączenia ochronnego.

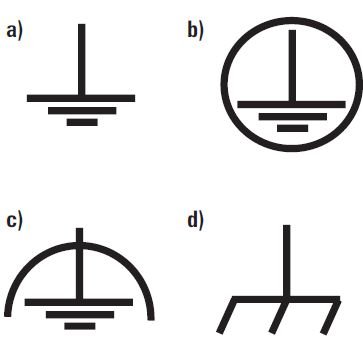

W celu odróżnienia zacisku przeznaczonego tylko do podłączenia uziemienia funkcjonalnego od uziemienia ochronnego, nie wolno stosować do ich oznaczania symbolu przeznaczonego dla uziemienia ochronnego (rys. 1b). Nie wolno również stosować oznaczenia przedstawionego na rysunku 1a. Oznakowanie symbolem przedstawionym na rysunku 1a dopuszczone jest tylko na elemencie lub podzespole, na przykład na łączówce. Dopuszcza się natomiast zastosowanie symboli przedstawionych na rysunku 1c lub rysunku 1d.

Występują również ograniczenia w dopuszczeniu do stosowania przewodów o kombinacji kolorów żółtego i zielonego. Nie dopuszcza się do stosowania przewodów o tej kombinacji kolorów wewnątrz urządzeń, z wyjątkiem elementów mających wielorakie zastosowanie, na przykład przewody wielożyłowe lub filtry EMC. Natomiast, jeżeli urządzenie wyposażone jest w przewody zasilające, gdzie przewód mający żółto-zieloną izolację jest wykorzystywany tylko do zapewnienia połączenia uziemienia funkcjonalnego, urządzenie nie może być oznakowane symbolem urządzenia wykonanego w II klasie ochronności nawet wówczas, gdy w rzeczywistości spełnia warunki takiego urządzenia.

Aby uzyskać wymagany poziom bezpieczeństwa przed porażeniem prądem elektrycznym w obwodach automatyki budynkowej, w których nośnikami informacji są skrętki lub przewody koncentryczne, do zasilania tych obwodów należy stosować napięcie bezpieczne SELV lub PELV. Jeżeli ze względów funkcjonalnych, wynikających przede wszystkim z potrzeby ograniczania skoków potencjałów względem ziemi, konieczne jest połączenie obwodów SELV z ziemią, to powinno być ono wykonane w taki sposób, aby nie pogarszać właściwości ochronnych obwodów SELV. Obwody te należy zatem łączyć z ziemią poprzez impedancję o takiej wartości, aby prąd płynący przez nią nie przekraczał 0,5 mA przy prądzie przemiennym i 2 mA przy prądzie stałym [6].

Źródła zakłóceń

Cechą charakterystyczną układów elektronicznych jest praca przy bardzo małych poziomach energii, czego powodem jest znaczna podatność na zakłócenia pochodzące z zewnątrz. Źródłem tych zakłóceń mogą być różne czynniki, zarówno naturalne, jak i wywołane przez inne urządzenia elektryczne.

Źródłami naturalnymi mogą być prądy piorunowe płynące podczas wyładowań atmosferycznych, lub prądy rozładowania ładunków elektrostatycznych. Znacznie częściej zakłócenia wywołują źródła sztucznie wytworzone przez człowieka. Ich pochodzenie często jest trudne do ustalenia lub niemożliwe do usunięcia. Jednym z nich mogą być fale radiowe o szerokim zakresie częstotliwości, będące praktycznie wszechobecne, a pochodzące z nadajników radiowo-telewizyjnych i telekomunikacyjnych.

Poziom energii, jaki niosą ze sobą, zależy między innymi od odległości od stacji nadawczej, ponieważ blisko stacji może ona osiągać znaczne wartości. W przypadku łączności radiowej trzeba zdawać sobie sprawę, że nadajnikiem jest każdy radiotelefon, a biorąc pod uwagę liczbę telefonów komórkowych można przyjąć, że nadajniki są wszędzie.

Poza celowymi źródłami fal elektromagnetycznych istnieją również źródła pasożytnicze. Takimi są na przykład urządzenia cyfrowe, zwłaszcza wykorzystujące mikroprocesory taktowane generatorami o dużych częstotliwościach.

Poziom energii zakłócającej jest zależny w znacznym stopniu od pola powierzchni pętli, jaki tworzą przewody i inne elementy przewodzące instalacji (rys. 2.). Na wielkość pola pętli mamy w pewnym zakresie wpływ poprzez odpowiednie prowadzenie przewodów lub tworzenie dodatkowych połączeń. Przykład zmiany powierzchni pętli przedstawiono na rysunku 3. Prądy indukujące się w pętli między masami, dzięki dodatkowemu połączeniu ekwipotencjalizującemu nie wpływają na wartość różnicy potencjałów między masami obu urządzeń.

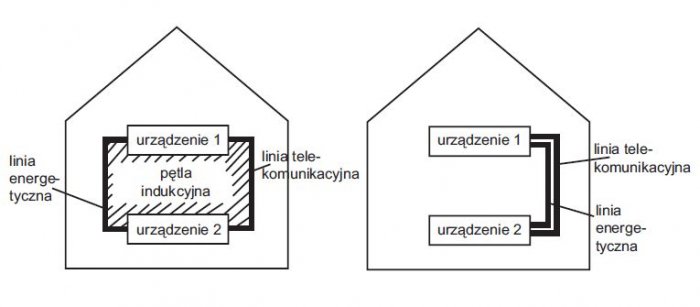

Podczas ustalania trasy kabli w budynku dla poszczególnych obwodów, należy zwrócić uwagę na wzajemne ułożenie tras kabli energetycznych i sygnałowych. Od tego ułożenia zależy odporność systemu na zagrożenia wywołane wyładowaniami atmosferycznymi. Zagrożenie to jest wynikiem indukowania się siły elektromotorycznej w obwodach zamkniętych wywołanej zmiennym polem magnetycznym powstającym podczas wyładowania piorunowego, jak to pokazano na rysunku 4. [7].

Powstające napięcie może osiągać wartości powodujące uszkodzenia wrażliwych elementów elektronicznych w urządzeniach, lub może prowadzić nawet do uszkodzenia izolacji pomiędzy obwodami SELV/PELV i siecią energetyczną, co może zwiększyć zagrożenie porażeniowe.

Wielkość indukowanego napięcia w istotny sposób zależy od pola powierzchni wytworzonej przez elementy instalacji, a to z kolei zależy od sposobu doboru tras kabli. Na rysunku 5. przedstawiono przykłady tworzenia się pętli indukcyjnych składających się tylko z obwodów elektrycznych oraz z obwodów elektrycznych i instalacji nieelektrycznych.

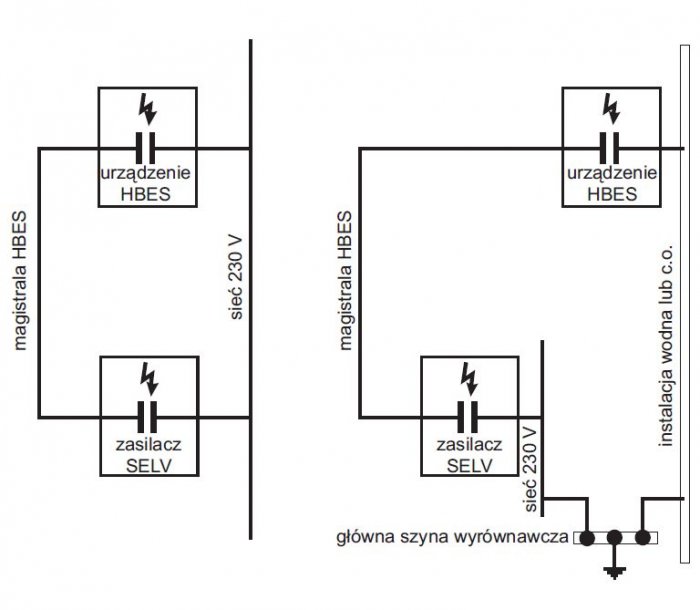

Przepięcia powstające podczas wyładowań atmosferycznych można ograniczyć tak prowadząc instalację, aby pole powierzchni pętli indukcyjnej było jak najmniejsze. Można to osiągnąć prowadząc instalacje jak najbliżej siebie. Jest to stosunkowo łatwe przy instalacjach składających się wyłącznie z obwodów elektrycznych, znacznie trudniejsze – w przypadku instalacji nieelektrycznych.

Innym rodzajem zakłóceń są zakłócenia powstające na skutek bezpośredniego sprzężenia pomiędzy źródłem zakłóceń a obiektem zakłócanym przez pojemności lub indukcyjności pasożytnicze. Aby takie zakłócenia powstały, oba elementy, tzn. źródło i obiekt zakłócany, muszą być względem siebie odpowiednio zlokalizowane. Również przepływ prądów roboczych i uszkodzeniowych może być powodem powstawania zakłóceń. Główną przyczyną są spadki napięć powstające na przewodach zasilających, a zwłaszcza na przewodzie ochronnym.

Na rysunku 6. pokazano źródło powstawania różnicy potencjałów między dwoma urządzeniami na skutek przepływu prądu przez przewód uziemiający lub ochronny. Wartość tej różnicy zależy od impedancji przewodu uziemiającego na odcinku między współpracującymi urządzeniami, czyli między innymi od długości przewodu oraz prądu przepływającego przez ten przewód.

Układy uziemień funkcjonalnych

W celu umożliwienia poprawnej pracy urządzeniom elektronicznym konieczne jest zapewnienie im ekwipotencjalności. W tym celu należy starać się, aby wszystkie urządzenia miały potencjał ziemi. Można to osiągnąć poprzez połączenie urządzeń z uziemieniem. Możemy to zrealizować na kilka sposobów [1].

Najbardziej oczywisty wydaje się sposób, w którym każde urządzenie połączone jest niezależnie, własnym przewodem uziemiającym z uziomem. Każde urządzenie ma potencjał ziemi i nie ma na to wpływu stan pozostałych urządzeń. Taki układ nazywamy promieniowym (rys. 7.). Niewątpliwą wadą takiego rozwiązania jest wysoki koszt instalacji, zwłaszcza przy większych odległościach urządzeń od uziomu. Ponadto, poprawna praca możliwa jest w sytuacji, gdy urządzenia nie są ze sobą sprzężone innymi obwodami, czyli są autonomiczne.

Wraz z rozwojem technik informatycznych i sterujących, coraz więcej urządzeń elektrycznych i elektronicznych jest połączonych pomiędzy sobą, w celu wymiany informacji. Stwarza to dodatkowe problemy z zagwarantowaniem ich prawidłowej pracy, ze względu na trudności z zachowaniem jednakowego potencjału na całym obszarze.

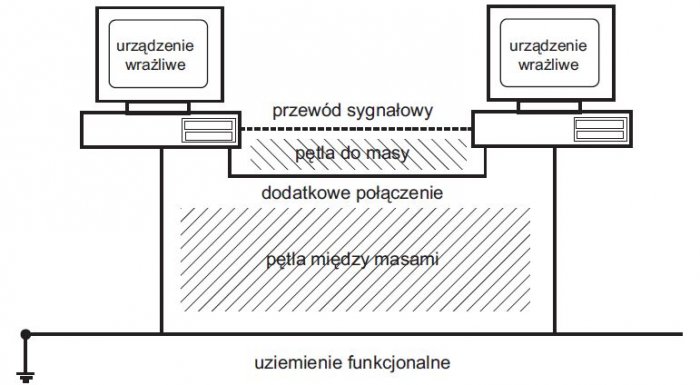

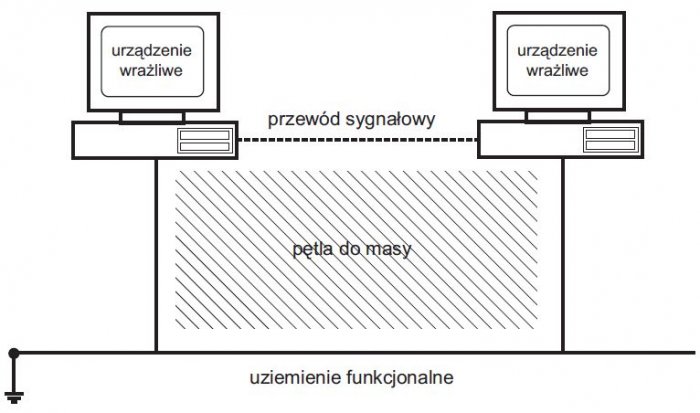

Powstają tak zwane pętle mas, które są powierzchnią zawartą między przewodem roboczym, czyli kablem pomiarowym, sterującym lub przewodem zasilającym a najbliższą masą. Nie można zatem uniknąć powstawania pętli mas, możemy tylko wpływać na ich parametry. Istotnym parametrem jest powierzchnia pętli.

Na rysunku 8. przedstawiono układ promieniowy i powstające różnice potencjałów pomiędzy współpracującymi ze sobą urządzeniami elektronicznymi przy przepływie prądu uszkodzeniowego przez jeden z przewodów uziemiających. Ze względu na znaczne robocze prądy doziemne, jakie mogą występować w instalacjach z odbiornikami elektronicznymi [2], różnica potencjałów może wystąpić również w normalnych warunkach pracy.

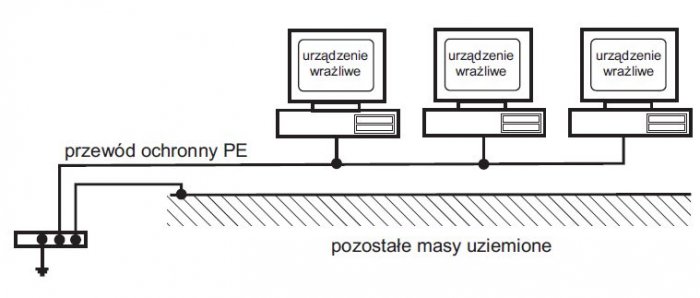

Innym sposobem jest połączenie urządzeń wspólnym przewodem ochronnym, co przedstawiono na rysunku 9. Bez wątpienia jest to sposób najtańszy. Problemem mogą być spadki napięć przy przepływie prądu przez przewód ochronny, przedstawione na rysunku 6. Dodatkowe kłopoty mogą sprawiać urządzenia zakłócające, jeżeli będą podłączone do tego samego przewodu ochronnego, co urządzenia zakłócane.

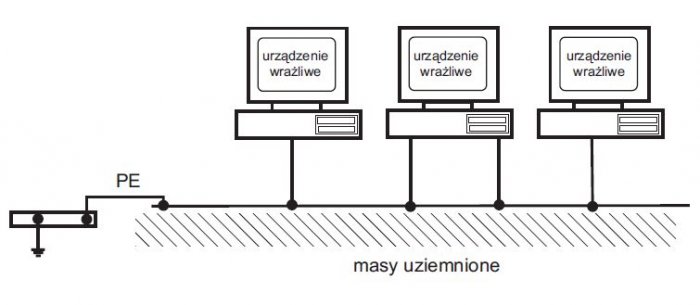

Na rysunku 10. przedstawiono kolejną metodę przyłączenia urządzenia, w możliwie wielu punktach, do najbliższej uziemionej sieci mas. Z punktu widzenia ochrony przed zakłóceniami jest to sposób bardzo dobry. Niestety, również on ma swoje wady. Po pierwsze, jest niezgodny z obowiązującymi przepisami dotyczącymi ochrony przeciwporażeniowej, po drugie, nie ma możliwości zapewnienia integralności i ciągłości systemu masy uziemionej. Nie jest również możliwe jednoznaczne określenie obciążalności prądowej takiego zastępczego przewodu ochronnego.

Dobrym rozwiązaniem jest wykorzystanie zarówno połączeń wielokrotnych ze znajdującymi się najbliżej masami uziemiającymi, jak i połączenia do wspólnego przewodu ochronnego (rys. 11.).

Niekiedy do zasilania obwodów informatycznych stosuje się zasilacze UPS wyposażone w transformatory separujące [3]. W przypadku stosowania do zasilania urządzeń wrażliwych na zakłócenia transformatorów separacyjnych, należy umieszczać je jak najbliżej miejsca odbioru energii, na przykład nawet wewnątrz sali informatycznej. Przewód neutralny powinien być przyłączony do uziemienia tylko w punkcie neutralnym transformatora.

Uziemienie to powinno być wspólne dla sieci zasilającej i ochrony przed zakłóceniami. Przewody służące do przesyłu energii elektrycznej powinno się łączyć promieniowo, począwszy od tablicy rozdzielczej niskiego napięcia, natomiast przewody ochronne powinny tworzyć sieć zamkniętą wspólnie z uziemieniem funkcjonalnym i innymi masami.

Podsumowanie

Podstawową zasadą, jakiej należy się trzymać podczas wykonywania uziemień funkcjonalnych, jest zasada ekwipotencjalizacji. Jest ona korzystna zarówno ze względu na działanie chroniące przed zakłóceniami, jak i pod względem ochrony przeciwporażeniowej. Należy zatem dążyć do jak największej liczby połączeń wyrównawczych pomiędzy wszelkimi uziemieniami zarówno funkcjonalnymi, jak i ochronnymi oraz przewodami ochronnymi.

Należy unikać połączeń, które mogą prowadzić do powstania dużych powierzchni pętli w układzie przewodów uziemiających oraz ochronnych. Do takich sytuacji można doprowadzić stosując promieniowe połączenia poszczególnych mas ze wspólnym uziemieniem. Takie sposoby niestety czasami są stosowane.

Literatura

A. Charoy, Zakłócenia w urządzeniach elektronicznych, WNT, Warszawa 2000.
R. Zacirka, Bezpieczeństwo eksploatacji urządzeń techniki informatycznej, „Bezpieczeństwo elektryczne”, XI Międzynarodowa Konferencja Naukowo-Techniczna, Instytut Energoelektryki Politechniki Wrocławskiej, Wrocław 1997.
R. Zacirka, Ochrona przeciwporażeniowa w instalacjach zasilanych z agregatów prądotwórczych lub z UPS-ów z przekształtnikami częstotliwości, „Bezpieczeństwo elektryczne”, XIV Konferencja Naukowo-Techniczna, Instytut Energoelektryki Politechniki Wrocławskiej, Wrocław 2003.
PN-IEC 60050-195:2001 Międzynarodowy słownik terminologiczny elektryki. Uziemienia i ochrona przeciwporażeniowa.
PN-EN 60950-1:2004 Urządzenia techniki informatycznej. Bezpieczeństwo. Część 1: Wymagania podstawowe.
PN-EN 61140:2005 Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń.
PN-IEC 61312-1:2003 Ochrona przed piorunowym impulsem elektromagnetycznym. Część 1: Zasady ogólne.
