Kable światłowodowe z zachowaniem integralności obwodu jako kluczowy element nowoczesnych systemów ochrony przeciwpożarowej
Współczesne systemy ochrony przeciwpożarowej nie ograniczają się już wyłącznie do wykrywania i sygnalizowania pożaru. Obecnie stanowią one złożone, zintegrowane platformy bezpieczeństwa, których zadaniem nie jest jedynie alarmowanie, lecz również aktywne sterowanie przebiegiem ewakuacji oraz ograniczanie skutków pożaru. Systemy te funkcjonują jako jeden spójny organizm, w którym poszczególne podsystemy wymieniają między sobą dane w czasie rzeczywistym i reagują automatycznie na rozwój zagrożenia.
W skład takich platform wchodzą między innymi:
- systemy sygnalizacji pożaru (SSP) – odpowiedzialne za wykrywanie zagrożenia i inicjowanie scenariuszy pożarowych,
- dźwiękowe systemy ostrzegawcze (DSO) – przekazujące komunikaty ewakuacyjne i sterujące zachowaniem użytkowników obiektu,
- systemy oddymiania oraz sterowania klapami i drzwiami pożarowymi – zapewniające drogi ewakuacyjne wolne od dymu,
- stałe urządzenia gaśnicze – uruchamiane automatycznie lub ręcznie w celu ograniczenia rozwoju pożaru,
- systemy monitoringu wizyjnego i radiokomunikacji – umożliwiające bieżącą ocenę sytuacji i koordynację działań ratowniczych.
Aby wszystkie te elementy mogły skutecznie współdziałać w warunkach rzeczywistego pożaru, kluczowe znaczenie ma niezawodność torów transmisyjnych, które łączą centrale, sterowniki oraz urządzenia wykonawcze. W trakcie pożaru instalacje te są narażone na jednoczesne oddziaływanie wysokiej temperatury, płomieni, wody gaśniczej oraz udarów mechanicznych wynikających z pracy urządzeń i akcji ratowniczej.
Właśnie dlatego w nowoczesnych systemach ochrony przeciwpożarowej kluczową rolę odgrywają kable światłowodowe o zachowanej integralności obwodu, które zapewniają ciągłość transmisji sygnałów sterujących, alarmowych i danych nawet w najbardziej ekstremalnych warunkach. To one stanowią „kręgosłup informacyjny” całego systemu bezpieczeństwa.
Wymagania prawne i normatywne
Projektowanie oraz wykonywanie instalacji w systemach ochrony przeciwpożarowej podlega w Polsce i w krajach Unii Europejskiej ścisłym regulacjom prawnym i technicznym, których celem jest zapewnienie niezawodności działania urządzeń w warunkach zagrożenia pożarowego. W praktyce oznacza to, że każdy element systemu – w tym również tor transmisyjny – musi spełniać określone wymagania potwierdzone badaniami laboratoryjnymi.
Podstawę prawną stanowią m.in. przepisy ustawy o ochronie przeciwpożarowej oraz rozporządzenia wykonawcze, natomiast od strony technicznej kluczową rolę odgrywają normy badawcze i klasyfikacyjne, które jednoznacznie definiują sposób oceny odporności kabli na działanie ognia i wysokiej temperatury.
Wśród najważniejszych norm stosowanych w odniesieniu do kabli przeznaczonych do systemów bezpieczeństwa pożarowego znajdują się:
- DIN 4102-12 – norma określająca metody badania zespołów kablowych, czyli kabli wraz z systemem ich mocowania i prowadzenia. Jej celem jest sprawdzenie, przez jaki czas cała instalacja zachowuje zdolność do pracy w warunkach pożaru.
- PN-EN 50200 – norma opisująca badanie podtrzymania funkcji kabla w trakcie jego spalania się. Umożliwia ona klasyfikację kabli w klasach PH30, PH60, PH90 i PH120, odpowiadających minimalnemu czasowi zachowania zdolności transmisji sygnału.
- PN-EN 50582 – norma określająca dopuszczalne granice zmian tłumienności włókien światłowodowych podczas testów ogniowych. Wprowadza jednoznaczne kryteria oceny jakości transmisji w czasie pożaru.
- PN-EN 13501-6 – norma klasyfikacyjna, która przypisuje kablom odpowiednią klasę reakcji na ogień (np. B2ca, Cca) w oparciu o ich zachowanie w trakcie spalania, emisję dymu oraz kropli płonących.
Spełnienie wymagań powyższych norm jest warunkiem koniecznym do tego, aby kable mogły być stosowane w systemach ochrony przeciwpożarowej w obiektach budowlanych. Tylko wyroby przebadane i sklasyfikowane zgodnie z tymi standardami mogą zapewnić ciągłość działania instalacji w warunkach rzeczywistego zagrożenia.

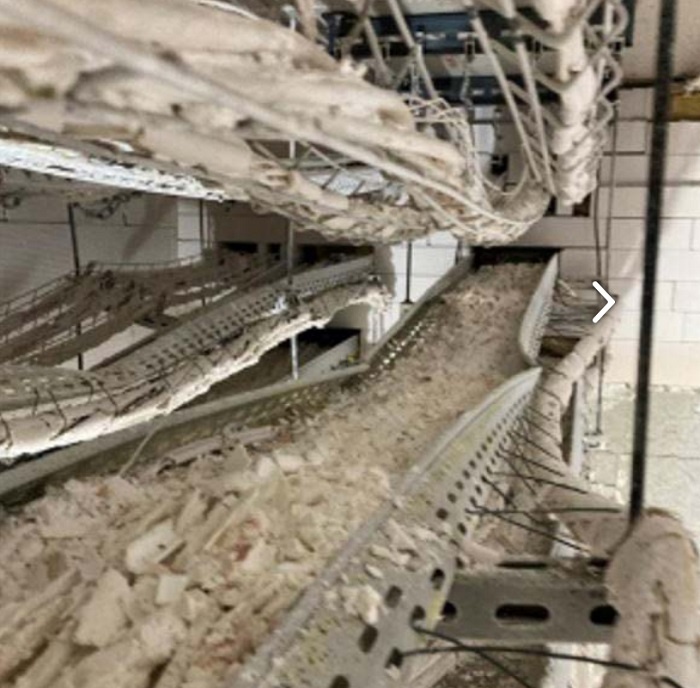

Rys. 2. Zespół kablowy po przeprowadzonym teście wg DIN 4102-12:1998
Znaczenie dokumentów CNBOP-PIB
CNBOP-PIB (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej – Państwowy Instytut Badawczy) jest w Polsce jednostką referencyjną odpowiedzialną za ocenę, badanie oraz dopuszczanie wyrobów stosowanych w systemach ochrony przeciwpożarowej. Instytut ten pełni kluczową rolę w krajowym systemie bezpieczeństwa, działając jako niezależna jednostka ekspercka, której decyzje stanowią podstawę do legalnego stosowania urządzeń i komponentów w obiektach budowlanych.
Zgodnie z obowiązującymi przepisami prawa, w szczególności ustawą o ochronie przeciwpożarowej oraz aktami wykonawczymi do niej:
- ustawą z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej,
- rozporządzeniem MSWiA z dnia 20 czerwca 2007 r. (z późn. zm.)
wyroby przeznaczone do stosowania w systemach ochrony przeciwpożarowej mogą być wprowadzane do obrotu i użytkowania wyłącznie po spełnieniu określonych wymagań formalnoprawnych. Wymagania te mają na celu zapewnienie, że każdy element systemu będzie działał w sposób przewidywalny i niezawodny w warunkach rzeczywistego zagrożenia.
W praktyce oznacza to konieczność uzyskania następujących dokumentów:
Świadectwo Dopuszczenia CNBOP-PIB
Jest to podstawowy dokument potwierdzający, że dany wyrób został przebadany i spełnia wymagania techniczne oraz funkcjonalne niezbędne do stosowania w systemach ochrony przeciwpożarowej. Świadectwo jednoznacznie określa zakres dopuszczonych zastosowań, klasy odporności oraz odniesienia do norm badawczych. Brak tego dokumentu oznacza, że wyrób nie może być legalnie zastosowany w instalacjach SSP, DSO, systemach oddymiania czy sterowania urządzeniami przeciwpożarowymi.
Krajowa Ocena Techniczna (KOT)
KOT jest dokumentem określającym właściwości użytkowe wyrobu, jego parametry techniczne oraz warunki bezpiecznego stosowania. Wydawana jest w przypadku, gdy dla danego wyrobu nie istnieje norma zharmonizowana lub gdy zastosowane rozwiązania mają charakter niestandardowy. KOT stanowi podstawę do dalszej certyfikacji i do sporządzenia krajowej deklaracji właściwości użytkowych.
Krajowy Certyfikat Stałości Właściwości Użytkowych
Dokument ten potwierdza, że producent wdrożył skuteczny system Zakładowej Kontroli Produkcji oraz zapewnia powtarzalność parametrów wyrobu. Oznacza to, że każda partia produktu wprowadzana na rynek posiada te same, zweryfikowane właściwości użytkowe, co egzemplarze poddane badaniom.
Brak któregokolwiek z powyższych dokumentów może skutkować zakwestionowaniem instalacji przez organy Państwowej Straży Pożarnej, rzeczoznawcę ds. zabezpieczeń przeciwpożarowych lub ubezpieczyciela, a w konsekwencji – brakiem odbioru obiektu do użytkowania lub odmową wypłaty odszkodowania. Dowiedz się więcej >>

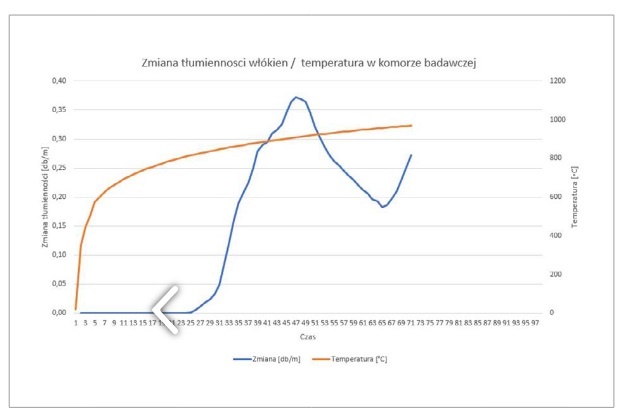

Rys. 3. Przebieg zmian tłumienności włókien światłowodowych jednomodowych mierzonej podczas testu
Badania i walidacja właściwości kabli

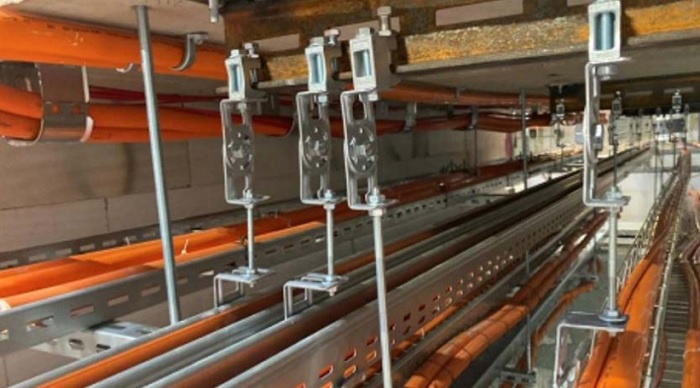

Badania zespołów kablowych – DIN 4102-12
Norma DIN 4102-12 określa metodę badania zespołów kablowych w warunkach pożaru. Test przeprowadza się w specjalnej komorze piecowej, w której temperatura w końcowej fazie dochodzi do około 1000°C. Wewnątrz pieca montuje się:
- trasy kablowe,
- systemy mocowań,
- próbki kabli ułożone zgodnie z ich przeznaczeniem.
W trakcie badania monitoruje się ciągłość pracy instalacji oraz zmiany parametrów transmisyjnych. Wynikiem testu jest określenie czasu, przez jaki cały zespół kablowy zachowuje zdolność przesyłu sygnału, co pozwala zaklasyfikować go do odpowiedniej klasy E30, E60 lub E90.
Badania kabli światłowodowych – EN 50200 i EN 50582
Norma PN-EN 50200 określa metodę badania kabli pod kątem ich zdolności do zachowania funkcji w czasie bezpośredniego oddziaływania ognia. Na jej podstawie wprowadza się klasy:
|
Klasa |
Czas działania |
|
PH30 |
30 minut |
|
PH60 |
60 minut |
|
PH90 |
90 minut |
|
PH120 |
120 minut |
Podczas badania kabel:
- jest podgrzewany płomieniem,
- poddawany cyklicznym udarom mechanicznym, a jego zdolność do transmisji sygnału jest stale monitorowana poprzez pomiar tłumienności włókien.
Test symuluje warunki rzeczywistego pożaru, w którym instalacja narażona jest nie tylko na temperaturę, ale również na drgania i uszkodzenia mechaniczne.
Norma PN-EN 50582 uzupełnia badanie EN 50200, określając maksymalną dopuszczalną zmianę tłumienności włókien światłowodowych podczas testu ogniowego.
Dopuszczalne wartości wynoszą:
- 1 dB/m – dla włókien jednomodowych,
- 2 dB/m – dla włókien wielomodowych.
Spełnienie tych wymagań gwarantuje, że nawet w warunkach pożaru transmisja danych pozostanie czytelna dla urządzeń systemowych.
Instalacje z tryskaczami – EN 50200 + E
W obiektach wyposażonych w instalacje gaśnicze wodne, takie jak tryskacze, kable muszą dodatkowo spełniać wymagania PN-EN 50200 z załącznikiem E. W tej metodzie badawczej:
- całkowity czas testu wynosi 30 minut,
- przez ostatnie 15 minut kabel jest intensywnie zraszany wodą.
Pozwala to ocenić zachowanie toru transmisyjnego w warunkach rzeczywistej akcji gaśniczej, w której występuje jednocześnie wysoka temperatura oraz oddziaływanie wody.
Wykonawstwo i eksploatacja
Prawidłowe wykonanie instalacji kablowej w systemach ochrony przeciwpożarowej oraz jej późniejsza eksploatacja są kluczowe dla zapewnienia ciągłości działania systemu w sytuacjach krytycznych. Nawet kable o najwyższych parametrach ogniowych nie zapewnią bezpieczeństwa, jeśli zostaną zamontowane niezgodnie z wytycznymi producenta i normami.
Projektant oraz wykonawca mają do spełnienia następujące obowiązki:
Dobór odpowiedniej klasy kabla
Wybór kabla powinien uwzględniać m.in. klasę integralności funkcjonalnej (E30, E60, E90, PH30–PH120), typ włókna (jednomodowe, wielomodowe), przewidywane warunki środowiskowe oraz wymagania normowe. Dobór musi być zgodny z dokumentacją techniczną i wymaganiami CNBOP-PIB.
Certyfikowany system mocowań
Kable muszą być zamocowane za pomocą systemów uchwytów i wsporników posiadających certyfikaty zgodności z normą DIN 4102-12 lub odpowiednikami EN. System mocowań musi zapewniać stabilność kabli w trakcie pożaru, zapobiegać ich zsuwaniu się i minimalizować wpływ drgań mechanicznych na integralność obwodu.
Prawidłowa trasa kablowa
Trasa prowadzenia kabli powinna uwzględniać wyniki badań laboratoryjnych oraz zalecenia producenta. Należy unikać ostrych gięć, przeciążeń mechanicznych, kontaktu z materiałami palnymi oraz miejsc o wysokim ryzyku uszkodzenia mechanicznego.
Dokumentacja wykonawcza
Każda instalacja powinna być szczegółowo udokumentowana, w tym: trasy kablowe, użyte klasy kabli, mocowania, schematy połączeń oraz parametry testów odbiorczych.
Eksploatacja
Po zakończeniu montażu systemu należy wprowadzić procedury eksploatacyjne, które gwarantują utrzymanie funkcjonalności torów transmisyjnych przez cały okres użytkowania obiektu. Do podstawowych działań należą:
Przeglądy okresowe
Regularne kontrole instalacji w celu wykrycia uszkodzeń mechanicznych, luźnych mocowań czy widocznych oznak degradacji izolacji kabli.
Pomiary tłumienności włókien światłowodowych
Okresowe pomiary parametrów transmisyjnych pozwalają wykryć ewentualne odchyłki w tłumienności, które mogą wskazywać na uszkodzenia lub degradację kabla.
Wymiana elementów po zadziałaniu systemu
Po uruchomieniu systemu gaśniczego, oddziaływaniu wysokiej temperatury lub uszkodzeniach mechanicznych wszystkie elementy kablowe, których integralność mogła zostać naruszona, należy wymienić zgodnie z dokumentacją producenta.
Aktualizacja dokumentacji
Każda ingerencja, naprawa lub wymiana powinna zostać odnotowana w dokumentacji eksploatacyjnej obiektu, co jest istotne zarówno dla audytów bezpieczeństwa, jak i dla wymogów ubezpieczeniowych.
Prawidłowy montaż i regularna eksploatacja gwarantują, że systemy ochrony przeciwpożarowej zachowują pełną funkcjonalność w warunkach pożaru, zapewniając skuteczną ochronę osób i mienia. Postaw na sprawdzone rozwiązania >>

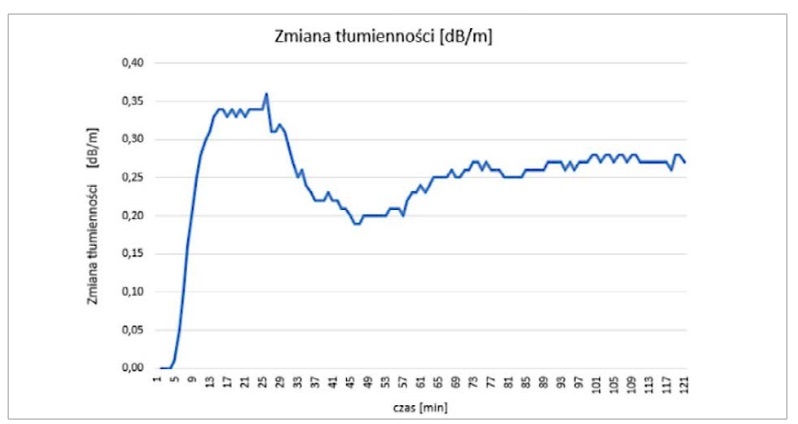

Rys. 4. Przebieg zmian tłumienia mierzony podczas testu wykonanego według metody EN 50200:2015
Przykład – kable BiTfiber® Flame
Dobrym przykładem są kable z serii BiTfiber® Flame:
- BiTfiber® Flame CLT 2–12 SMF – kable o włóknach jednomodowych,
- BiTfiber® Flame CLT 2–12 MMF – kable o włóknach wielomodowych.
Dokumentacja i certyfikaty
Kable te posiadają pełną dokumentację dopuszczającą do stosowania w systemach ochrony przeciwpożarowej, w tym:
- Krajową Ocenę Techniczną (KOT): CNBOP-PIB-KOT-2022/0360-3701 – dokument określający właściwości użytkowe kabli oraz warunki ich stosowania,
- Świadectwo Dopuszczenia CNBOP-PIB: 4786/2022 – potwierdzające legalność stosowania kabli w systemach ppoż.,
- Krajowy Certyfikat Stałości Właściwości Użytkowych: 063-UWB-0494 – gwarantujący powtarzalność parametrów wyrobu w produkcji.
Zastosowanie w systemach ochrony przeciwpożarowej
Kable BiTfiber® Flame są przeznaczone do stosowania jako tory transmisyjne w zintegrowanych systemach bezpieczeństwa. W praktyce oznacza to m.in.:
- połączenia central sygnalizacji pożaru (SSP) z urządzeniami wykonawczymi,
- transmisję danych w dźwiękowych systemach ostrzegawczych (DSO),
- integrację z systemami oddymiania i sterowania klapami pożarowymi,
- łączenie centrali stałych urządzeń gaśniczych z elementami wykonawczymi.
Dzięki wysokiej odporności ogniowej i spełnieniu wymagań norm EN 50200 oraz EN 50582, kable te gwarantują ciągłość transmisji sygnałów krytycznych nawet w warunkach pożaru, co bezpośrednio wpływa na skuteczność działania systemów ochrony przeciwpożarowej.

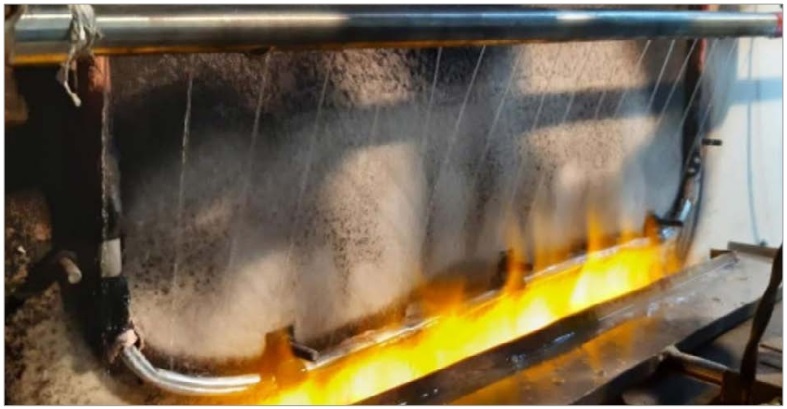

Rys. 5. Test podtrzymania funkcji przesyłu sygnału optycznego wg EN 50200:2015+E
Podsumowanie
Kable światłowodowe z integralnością obwodu stanowią fundament nowoczesnych i niezawodnych systemów ochrony przeciwpożarowej. Zapewniają one ciągłość transmisji sygnałów krytycznych pomiędzy centralami sygnalizacji pożaru, urządzeniami wykonawczymi, dźwiękowymi systemami ostrzegawczymi, systemami oddymiania oraz stałymi urządzeniami gaśniczymi.
Ich skuteczność zależy od kilku kluczowych czynników:
- prawidłowego doboru kabli zgodnie z klasą odporności ogniowej i wymaganiami norm,
- posiadania odpowiednich certyfikatów CNBOP-PIB, które potwierdzają dopuszczenie do stosowania w obiektach budowlanych,
- profesjonalnego montażu z zastosowaniem certyfikowanych uchwytów i tras kablowych,
- regularnej eksploatacji i konserwacji, obejmującej przeglądy, pomiary tłumienności oraz wymianę uszkodzonych elementów.
Spełnienie wszystkich tych wymagań gwarantuje, że system ochrony przeciwpożarowej zachowa pełną funkcjonalność w warunkach pożaru, a jego działanie będzie skuteczne w kluczowym momencie, bezpośrednio przyczyniając się do ochrony życia ludzi i mienia.
W praktyce oznacza to, że kable światłowodowe z integralnością obwodu nie są jedynie elementem technicznym, lecz krytycznym ogniwem bezpieczeństwa, od którego zależy niezawodność całego systemu ochrony przeciwpożarowej.
