Dystrybucja energii elektrycznej w systemach kontroli rozprzestrzeniania dymu i ciepła

Wzajemne powiązanie UZS z innymi elementami składowymi systemu kontroli rozprzestrzeniania dymu zgodnie z wymaganiami normy [1]

Wzajemne powiązanie UZS z innymi elementami składowymi systemu kontroli rozprzestrzeniania dymu zgodnie z wymaganiami normy [1]

W trakcie konsultacji prowadzonych z projektantami oraz wykonawcami systemów wentylacji pożarowej pojawiają się wątpliwości oraz pytania dotyczące interpretacji zapisów normy PN-EN 12101-10:2007 Systemy kontroli rozprzestrzeniania się dymu i ciepła. Część 10: Zasilanie [1]. Zalecane przez tę normę układy zasilania nie spełniają wymogów reguły niezawodnościowej n+1. W artykule zostanie wyjaśniony problem oraz metodyka jego rozwiązania spełniająca regułę n+1, która w odniesieniu do zasilania urządzeń przeciwpożarowych jest wymogiem obligatoryjnym.

Zobacz także

Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła

Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła Zasady projektowania sterowań instalacji do odprowadzania dymu i ciepła

Głównym zagrożeniem w czasie pożaru, przyczyniającym się do większości wypadków śmiertelnych, jest zadymienie. W skład dymu wchodzą produkty spalania, gazy pożarowe i tlenek węgla. Bardzo niebezpieczna...

Głównym zagrożeniem w czasie pożaru, przyczyniającym się do większości wypadków śmiertelnych, jest zadymienie. W skład dymu wchodzą produkty spalania, gazy pożarowe i tlenek węgla. Bardzo niebezpieczna jest też ich wysoka temperatura, która stwarza dodatkowe zagrożenie, np. poprzez rozgorzenie. Silne zadymienie utrudnia sprawne przeprowadzenie ewakuacji oraz walkę z pożarem, dlatego przepisy z zakresu ochrony przeciwpożarowej w niektórych przypadkach nakładają obowiązek stosowania specjalnych instalacji...

Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.)

Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.) Zagrożenie pożarem i eksplozją beziskiernikowych ograniczników przepięć (część 1.)

Ograniczniki przepięć podczas ich normalnego działania w sieciach elektroenergetycznych średnich i wysokich napięć nie stwarzają zagrożeń dla sąsiadujących z nimi obiektów czy personelu. Ich stosowanie...

Ograniczniki przepięć podczas ich normalnego działania w sieciach elektroenergetycznych średnich i wysokich napięć nie stwarzają zagrożeń dla sąsiadujących z nimi obiektów czy personelu. Ich stosowanie przyczynia się wręcz do eliminacji awarii innych aparatów w wyniku uszkodzeń ich izolacji i związanych z tym zagrożeń. Poprawnie skonstruowane ograniczniki przepięć, dobrane do lokalnych warunków sieciowych i zainstalowane, wykonane z zastosowaniem właściwej technologii, są przez kilkadziesiąt...

Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru

Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru Wymagania dla instalacji elektrycznych funkcjonujących w czasie pożaru

W budynkach oprócz instalacji zasilających obwody użytkowe występują często instalacje odpowiedzialne ze bezpieczeństwo pożarowe. W większości przypadków odpowiadają za wczesne wykrycie, alarmowanie i...

W budynkach oprócz instalacji zasilających obwody użytkowe występują często instalacje odpowiedzialne ze bezpieczeństwo pożarowe. W większości przypadków odpowiadają za wczesne wykrycie, alarmowanie i rozgłaszanie sygnałów i komunikatów ewakuacyjnych, a także zasilanie i sterowanie urządzeń przeciwpożarowych.

Zgodnie z wymaganiami normy [1] należy przyjąć dwie klasy wymagań w zakresie zasilania urządzeń przeciwpożarowych:

  • klasa „A”: wymagane jest zasilanie ze źródła podstawowego oraz źródła rezerwowego, co oznacza, że od zasilanych urządzeń wymaga się zwiększonej pewności zasilania (np. wentylacja pożarowa, dźwiękowy system ostrzegawczy). Znajdują zastosowanie w układach zasilania odbiorników, które wymagają zasilania do przejścia w stan pracy pożarowej,
  • klasa „B”: wymagane jest zasilanie tylko ze źródła podstawowego, co oznacza, że z chwilą wykrycia pożaru przez SSP lub wyłączenia dopływu energii przez przeciwpożarowy wyłącznik prądu, urządzenie automatycznie przechodzi w stan pracy pożarowej (np. zwalniaki elektromagnetyczne bram lub kurtyn przeciwpożarowych). Zatem są to odbiorniki, które do przejścia w stan pracy pożarowej nie wymagają zasilania.

W normie tej ponadto zdefiniowano dwie klasy zasilaczy:

  • A ELV: to zasilacz bardzo niskiego napięcia do 75 V dc lub 50 V AC. W tym zakresie napięć w systemach wentylacji pożarowej używane są najczęściej zasilacze 24 V DC. Spełniają one funkcję łącznika pomiędzy źródłem zasilania 230 VAC a zasilanym odbiornikiem wymagającym napięcia zasilania 24 VDC. W przypadku zaniku napięcia w torze 230 VAC zasilacz automatycznie przełącza się do źródła rezerwowego, którym są jego wewnętrzne akumulatory. Są to tzw. zasilacze buforowane 24 V DC,
  • A LV: to zasilacz niskiego napięcia do 1500 V AC lub 1000 V AC. W tym zakresie napięć w systemach wentylacji pożarowej używane są zasilacze 230 V/400 V AC. Spełniają one funkcję łącznika pomiędzy źródłem zasilania podstawowego a odbiornikiem (230/400 V AC). Po zaniku napięcia w źródle zasilania podstawowego przełączają zasilanie automatycznie na źródło zasilania rezerwowego, którym jest zespół prądotwórczy lub sieci elektroenergetyczne. Są to układy samoczynnego załączenia rezerwy (SZR).

Pod pojęciem zasilacz należy rozumieć źródło zasilania lub magazyn energii. Może nim być układ automatyki gwarantujący przełączenie zasilania pomiędzy dwoma niezależnymi źródłami zasilania. Zatem zasilacz powinien posiadać zabudowane źródło lub magazyn energii, lub posiadać możliwość przełączenia na drugie niezależne źródło zasilania.

Wynika z tego jednoznaczny wymóg gwarantujący możliwość przełączenia pomiędzy podstawowym i rezerwowym źródłem energii elektrycznej. Wymagania w zakresie źródeł zasilających urządzenia przeciwpożarowe zostały określone w normie PN-HD 60364-5-56:2013 Instalacje elektryczne w obiektach budowlanych. Część 5-56: Instalacje bezpieczeństwa [2]. Zgodnie z wymaganiami tej normy podstawowym źródłem zasilania jest sieć elektroenergetyczna lub inne źródło zasilania np. zespół prądotwórczy. Natomiast w przypadku zwiększonej pewności zasilania jako źródło rezerwowe należy przyjmować [2]:

  • akumulatory lub baterie akumulatorów, niezależnie od linii elektroenergetycznej oraz źródeł zasilania awaryjnego,
  • zespoły prądotwórcze, niezależnie od linii elektroenergetycznej zasilania podstawowego,
  • oddzielną linię elektroenergetyczną posiadającą część wspólną od napięcia 110 kV, czyli linię SN wyprowadzoną z osobnej sekcji GPZ niż linia zasilania podstawowego.

Należy w tym miejscu postawić dwa pytania:

1. czy zgodnie z normą PN-EN 12101-10 [1] w przypadku zasilacza klasy A LV niewyposażonego w źródło lub magazyn energii, obowiązkowe jest stosowanie układu przełączającego pomiędzy dwoma źródłami energii doprowadzonymi z zewnątrz oddzielnymi przewodami zasilającymi?

2. czy doprowadzając do zasilacza klasy A LV przełączane źródła energii w układzie przedstawionym na rysunku 2. pojedynczym przewodem, spełniamy wymagania niezawodnościowe zgodnie z regułą n+1?

W celu udzielenia jednoznacznej odpowiedzi na postawione pytania, konieczna jest analiza rysunku 1., zaczerpniętego z normy PN EN 12101-10 [1]. Na rysunku tym pominięto szereg istotnych wymagań, pozostając przy wysokim stopniu ogólności, bez określenia wymagań w zakresie klasy zasilacza oraz przeznaczenia układu zasilania.

dystrybucja energii elektrycznej rys1 2

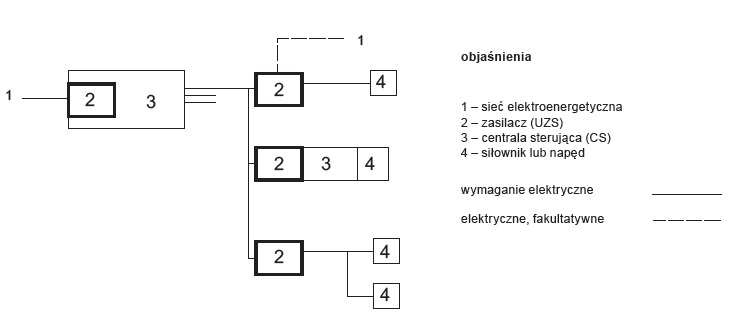

Rys. 1. Wzajemne powiązanie UZS z innymi elementami składowymi systemu kontroli rozprzestrzeniania dymu zgodnie z wymaganiami normy [1]

dystrybucja energii elektrycznej rys2 1

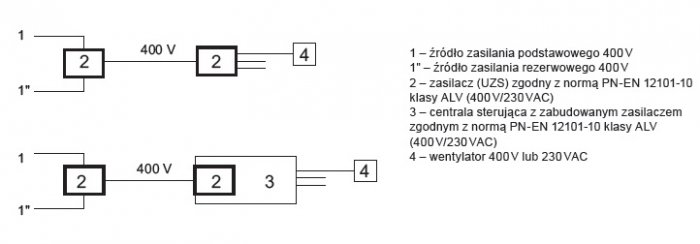

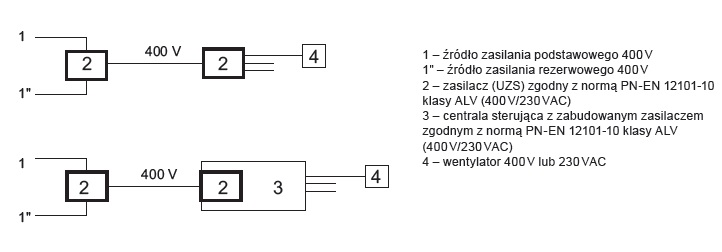

Rys. 2. Wskazany przez normę [1] układ zasilania, w którym nie zachowano wymagań reguły n+1

W normie PN-EN 12101-10 [1], zapisano następujące wymagania:

„(…) Dla systemów kontroli rozprzestrzeniania dymu i ciepła, które nie przechodzą do położenia pożarowego przy zaniku zasilania, powinny być zapewnione przynajmniej dwa źródła zasilania: podstawowe źródło zasilania i rezerwowe źródło zasilania”,

„(...) W przypadku zaniku podstawowego źródła zasilania UZS powinien być automatycznie przełączony na rezerwowe źródło zasilania. Gdy napięcie podstawowego źródła zasilania powróci, UZS powinien zostać automatycznie przełączony na źródło podstawowe”,

„(…) Jeżeli istnieją dwa lub więcej, źródła zasilania, uszkodzenie jednego ze źródeł zasilania nie powinno powodować uszkodzenia jakiegokolwiek innego źródła lub uszkodzenia zasilania systemu.”

Ponadto załącznik A normy [1] (Tabela A.1, kolumna 1 wiersz 1 i 2), określa, że do każdego układu zasilania spełniającego wymagania klasy A należy doprowadzić minimalnie dwa źródła zasilania spełniające wcześniej opisane wymagania. Przedstawione na rysunku 2. układy zasilania nie spełniają wymogu zapewnienia dwóch wydzielonych źródeł zasilania, gdyż zwarcie lub przerwa w doprowadzonym pojedynczym przewodzie wyeliminuje obydwa źródła zasilania mimo przełączenia na zasilanie z drugiego źródła.

W tym miejscu należy zacytować wymagania stawiane układom zasilania central, zdefiniowane w punkcie 6.4 normy PN-EN 12010-10 [1]:

„Jeżeli UZS klasy A jest przeznaczony do użytkowania z CS umieszczoną w oddzielnej obudowie, wówczas powinien być zapewniony interfejs co najmniej dla dwóch torów transmisji do CS w taki sposób, aby zwarcie lub przerwa w jednym torze nie uniemożliwiała zasilania CS”.

Analizując powyższy zapis, należy wyciągnąć wnioski, że takie same wymagania należy zastosować w stosunku do układów zasilania przedstawionych na rysunku 2., co w konsekwencji prowadzi do jego modyfikacji przedstawionej na rysunku 3. Doprowadzając zasilanie dwoma przewodami, eliminuje się pojedynczy punkt awarii.

dystrybucja energii elektrycznej rys3 1

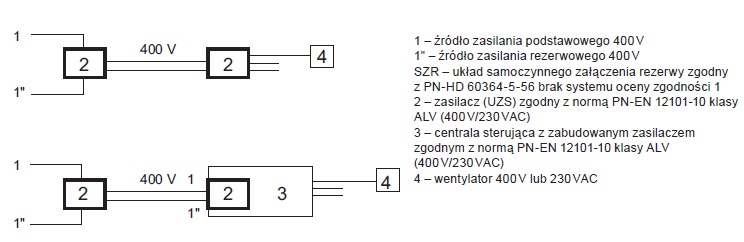

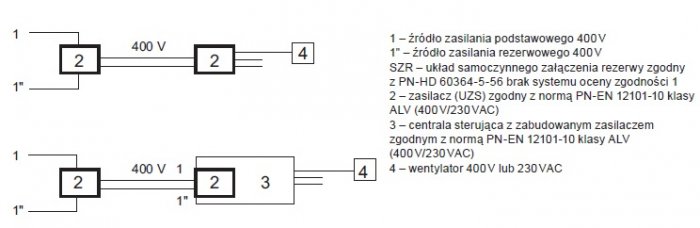

Rys. 3. Zmodyfikowany układ zasilania przedstawiony na rysunku 2.

Podczas projektowania układów zasilania systemów wentylacji pożarowej należy pamiętać, że układ SZR posiadający zgodność z normą PN-HD 60364-5-56 [2], nie ma zgodności z normą PN-EN 12101-10 [1] ze względu na wymagania postawione przez Rozporządzenie Ministra Infrastruktury [4], określające wymóg jego oceny zgodnie z zakresem Systemu Oceny Zgodności 1. Stan ten powoduje skutek prawny uniemożliwiający ich stosowanie w układach zasilania systemów kontroli rozprzestrzeniani dymu i ciepła. Układ automatyki SZR przedstawiony w układzie zasilania na rysunku 4. nie spełnia wymagań określonych wcześniej, przez co w systemach wentylacji pożarowej nie może być stosowany.

dystrybucja energii elektrycznej rys5 1

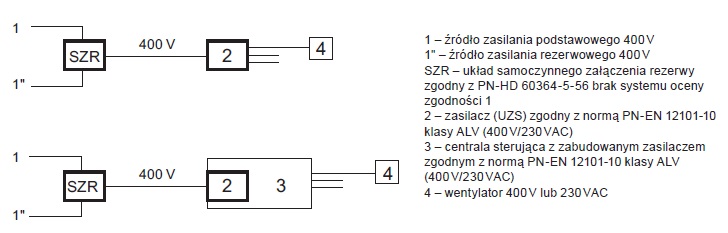

Rys. 4. Układ zasilania z wbudowaną automatyką SZR zalecany przez normę [1], który nie gwarantuje spełnienia wymogów niezawodności zgodnych z regułą n+1

Rozwiązanie układu zasilania spełniającego wymagania opisywane w artykule zostało przedstawione na rysunku 5.

dystrybucja energii elektrycznej rys5 2

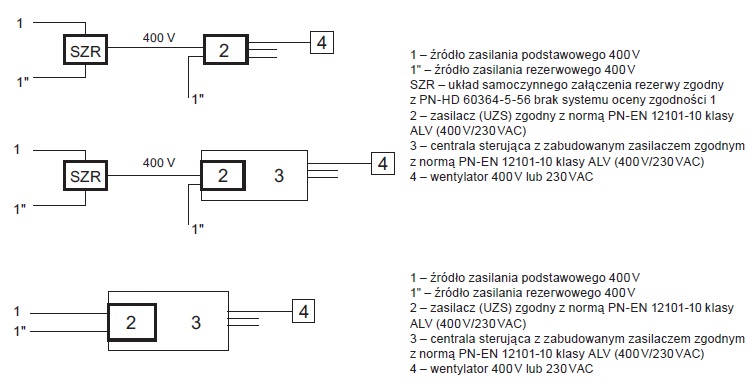

Rys. 5. Układy zasilania spełniające wymogi niezawodności zgodnie z regułą n+1

Przy projektowaniu układów zasilania w systemach kontroli rozprzestrzeniania dymu i ciepła należy kierować się następującą zasadą: zwarcie lub przerwa w pojedynczym przewodzie zasilającym nie może uniemożliwić zasilania centrali i/lub zasilacza, a co za tym idzie urządzeń przeciwpożarowych do nich podłączonych. Stosowanie układu automatyki umożlwiającej przełączenie pomiędzy niezależnymi źródłami zasilania jest obowiązkowe. Wynika bezpośrednio z wymagań niezawodności zasilania i pozwala na realizacje układu zgodnego z regułą n+1.

Zgodnie z pkt 6.4 normy [1] oraz wymaganiami zawartymi w załączniku A (Tablica A.1 kolumna 1, wiersz 5), należy stosować zdublowane wyjście transmisji zasilania z zasilacza klasy A LV i ELV w przypadku, gdy centrala umieszczona jest w innej obudowie cyt.: „Jeżeli UZS klasy A jest przeznaczony do użytkowania z CS umieszczoną w oddzielnej obudowie, wówczas powinien być zapewniony interfejs co najmniej dla dwóch torów transmisji do CS w taki sposób, aby zwarcie lub przerwa w jednym torze nie uniemożliwiała zasilania CS”.

Z wymagań tych, przez analogię wynika, że przedstawione na rysunku 6. schematy podłączenia centrali sterującej do zasilacza klasy A LV i ELV są nieprawidłowe i nie należy ich stosować w systemach wentylacji pożarowej, w przypadku gdy centrala umieszczona jest w innej obudowie niż zasilacz.

dystrybucja energii elektrycznej rys6 1

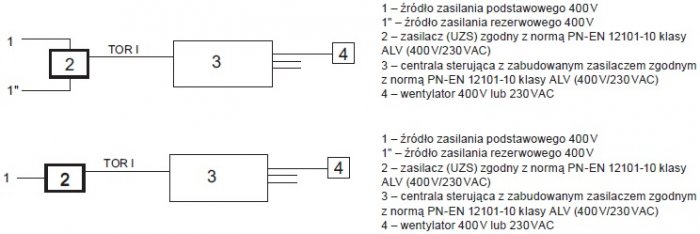

Rys. 6. Układ zasilania, powstały w wyniku błędnej interpretacji normy [1], niespełniający wymogów reguły n+1

Norma [1] nie określa jednoznacznie klas zasilaczy na zamieszczonych schematach układów zasilania, co często skutkuje błędną interpretacją zamieszczonych w niej wymagań. Na rysunku 7. zostały przedstawione układy zasilania spełniające wymagania opisywane w artykule, zgodne z regułą n+1. Rozwiązanie praktyczne opracowane przez firmę Cerbex przedstawiają ukłasy zaprezentowane na rysunkach 8–10.

dystrybucja energii elektrycznej rys7 1

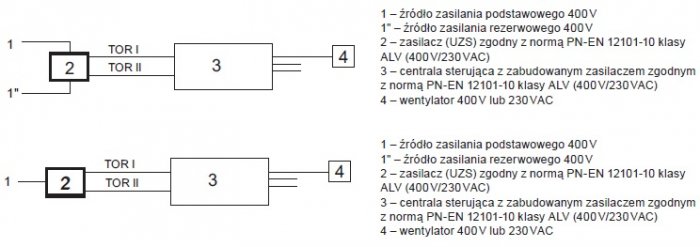

Rys. 7. Układ spełniający wymagania reguły n+1

dystrybucja energii elektrycznej rys8 1

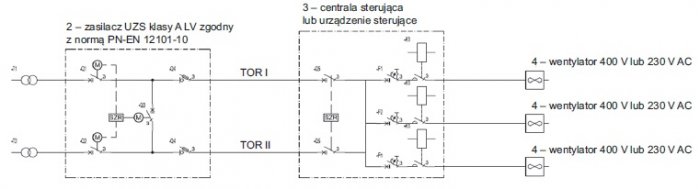

Rys. 8. Zasilacz klasy A LV (dwie linie zasilające) i centrala w oddzielnej obudowie [6]

dystrybucja energii elektrycznej rys9 1

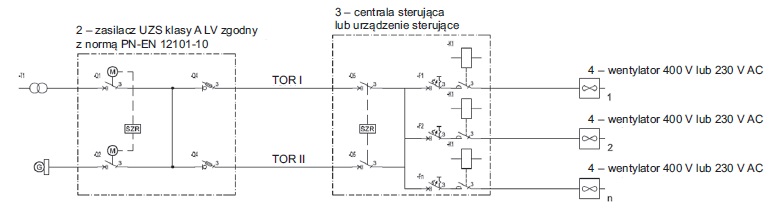

Rys. 9. Zasilacz klasy A LV (linia elektroenergetyczna oraz zespół prądotwórczy) i centrala w oddzielnej obudowie [6]

dystrybucja energii elektrycznej rys10 1

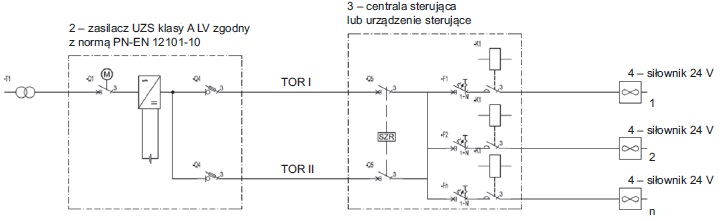

Rys. 10. Zasilacz klasy A ELV (sieć elektroenergetyczna oraz bateria akumulatorów) i centrala w oddzielnej obudowie [6]

Literatura

  1. PN-EN 12101-10:2007 Systemy kontroli odprowadzania dymu i ciepła. Część 10. Zasilacze.
  2. PN-HD 60364-5-56:2010 Instalacje elektryczne w obiektach budowlanych. Część 5-56: Instalacje bezpieczeństwa.
  3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: DzU z 2019 roku, poz. 1065).
  4. Rozporządzenie Ministra Infrastruktury z dnia 17 listopada 2016 roku w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU z 2016 roku poz. 1966 z późniejszymi zmianami).
  5. J. Wiatr, Zasilanie budynków w energię elektryczną w warunkach normalnych, a zasilanie w czasie pożaru, „elektro.info” nr 7–8/2019.
  6. Katalogi wyrobów firmy Cerbex.
