Urządzenia do ograniczania przepięć typu 1

dr hab. inż. Andrzej Sowa | elektro.info 4/2013 | 2013-04-30

Rys. 1. Układy połączeń SPD typu 1: a) układy typowy, b), c) połączenia typu V

W obiekcie budowlanym instalacja elektryczna oraz zasilane urządzenia narażone są na oddziaływanie napięć i prądów udarowych wywołanych przez wyładowania piorunowe oraz procesy łączeniowe w sieci elektroenergetycznej średniego i niskiego napięcia. Do ochrony przed tego rodzaju narażeniami stosowane są układy urządzeń do ograniczania przepięć SPD (Surge Protective Device) typu 1, 2 lub 3.

Zobacz także

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

dr. inż. Jarosław Wiater, mgr inż. Mariusz Wasilewski, mgr Marcin Nowak, mgr inż. Dariusz Cendlewski Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Wobec rosnącej popularności pojazdów elektrycznych kwestie związane z bezpieczeństwem i efektywnością infrastruktury ładowania zyskują na znaczeniu. W cyklu artykułów skupimy się na aspektach ochrony odgromowej i przeciwprzepięciowej stacji oraz punktów ładowania pojazdów elektrycznych. Opracowanie przygotowane we współpracy przedstawicieli Politechniki Białostockiej, Polskiej Izby Rozwoju Elektromobilności i Urzędu Dozoru Technicznego stanowi więc kluczowe kompendium wiedzy dla projektantów, wykonawców...

Streszczenie

W artykule przedstawiono podstawowe informacje dotyczące właściwości ochronnych, zasad doboru, rozmieszczania i montażu urządzeń do ograniczania przepięć typu 1. Szczególną uwagę zwrócono na napięciowe poziomy ochrony układów SPD i zasady koordynacji ich właściwości z wymaganiami kompatybilności elektromagnetycznej urządzeń.

Abstract

Surge protective devices type 1

In paper basic information about the properties, selections and installations of surge protective devices type 1 are presented. Basic attention was directed on voltage protection levels of SPD and coordination between its properties and requirements for surge resistance of equipment, which results from EMC recommendations.

Układy SPD typu 1 powinny być stosowane do ochrony instalacji elektrycznej oraz urządzeń przed zagrożeniami stwarzanymi przez:

część prądu piorunowego wpływającego do głównego punktu wyrównywania potencjałów w obiekcie podczas bezpośredniego wyładowania w urządzenie piorunochronne tego obiektu,
rozpływający się prąd piorunowy podczas wyładowań w przewody linii napowietrznych, zakopane kable niskiego napięcia,
przepięcia atmosferyczne indukowane oraz wszelkiego rodzaju przepięcia łączeniowe dochodzące do obiektu z sieci elektroenergetycznej niskiego napięcia.

Wymagany zakres badań właściwości ochronnych, podstawowe parametry techniczne oraz zasady montażu SPD typu 1 zestawiono w tabeli 1.

W zależności od kształtu napięcia udarowego „przepuszczonego” do instalacji po zadziałaniu, urządzenia do ograniczania przepięć typu 1 podzielono na ucinające lub ograniczające napięcia oraz na kombinowane. Szczegółowe informacje charakteryzujące poszczególne typy zestawiono w tabeli 2.

Możliwości SPD typu 1 w zakresie ograniczania zagrożeń stwarzanych przez rozpływający się prąd piorunowy określane są na podstawie wyników badań ich odporności na działanie prądów udarowych „impulsowych”.

W normie PN EN 61643-11 [4] nie określono dokładnie kształtu prądowego udaru probierczego, wymagane jest jedynie stosowanie prądu udarowego o czasie narastania czoła poniżej 50 μs i czasie trwania do 10 ms. W normach ochrony odgromowej obiektów budowlanych [2, 3] pojawiają się zalecenia stosowania do badań SPD typu 1 prądu udarowego o kształcie 10/350 μs.

Zapewnienie ochrony instalacji elektrycznej w obiekcie budowlanym wymaga, aby wartości szczytowe udarów „przepuszczonych” przez układy SPD typu 1 nie przekraczały 4 kV (poniżej poziomu wytrzymałości udarowej kategorii IV [7, 8]) lub nawet 2,5 kV (poniżej kategorii III [7, 8]).

Zasady doboru i montażu

Układy SPD typu 1 należy umieszczać za głównymi zabezpieczeniami nadprądowymi w pobliżu miejsca wprowadzania instalacji elektrycznej do obiektu budowlanego. Takim miejscem może być złącze kablowe, dodatkowa szafka obok złącza, rozdzielnica główna niskiego napięcia w obiekcie lub skrzynka obok rozdzielnicy głównej. Zalecane układy połączeń SPD typu 1:

W układach sieci TN i TT:

jeżeli przewód neutralny jest uziemiony na początku instalacji, SPD należy włączyć między każdy przewód fazowy a główną szynę wyrównawczą lub główny przewód ochronny (wybrać krótsze połączenie oznaczane liniami przerywanymi odpowiednio A i B w tabeli 3.),
jeżeli przewód neutralny nie jest uziemiony na początku instalacji, SPD włącza się między każdy przewód fazowy i przewód neutralny a główną szynę wyrównawczą lub główny przewód ochronny (wybrać krótsze połączenie oznaczane odpowiednio liniami A i B w tabeli 3.).

W układach sieci IT:

między każdy przewód fazowy a główną szynę wyrównawczą oraz, jeżeli występuje przewód neutralny, między przewód neutralny a główną szynę wyrównawczą.

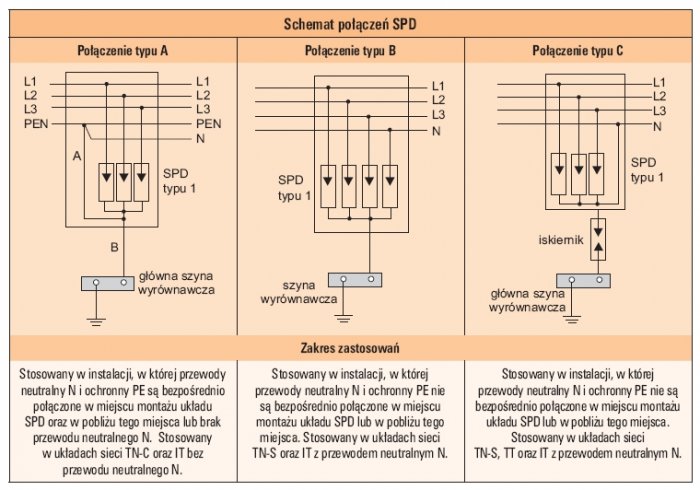

W normie PN-HD 60364-5-534 [6] zaproponowano podział układów połączeń SPD na trzy typy i w zależności od układu sieci należy zastosować jedno z rozwiązań przedstawionych w tabeli 3.

Stosując przedstawione układy połączeń należy zapewnić skuteczną ochronę przed dotykiem pośrednim oraz, jeśli to będzie wymagane, zastosować dodatkowe zabezpieczenie nadprądowe w obwodzie z SPD. Dobierając SPD należy również uwzględnić wymóg poprawnego ich działania przy długotrwałym wzroście napięcia sieci.

Podstawowe wymagania oraz zasady doboru i montażu SPD typu 1 zestawiono poniżej.

1. Układ połączeń SPD powinien być dobrany odpowiednio do układu sieci.

2. Należy określić skuteczną wartość napięcia trwałej pracy SPD oraz poziom ograniczenia napięć udarowych.

3. Typowy pojedynczy SPD typu 1 powinien zapewnić ograniczanie zagrożenia stwarzanego przez prąd o wartości szczytowej minimum 12,5 kA o kształcie 10/350 μs (w systemie sieci TN-C-S układ SDP typu 1 powinien ograniczać zagrożenie stwarzane przez prąd 50 kA, 10/350 μs).

4. W obiektach wymagających II lub I poziomu ochrony należy rozważyć potrzebę zastosowania SPD typu 1 ograniczającego zagrożenie stwarzane przez prądy udarowe 75 kA i 100 kA. W takich przypadkach pojedynczy SPD powinien zapewnić ochronę przed prądami 18,75 kA i 25 kA (odpowiednio dla II i I poziomu ochrony).

5. W zaleceniach dotyczących badań odporności udarowej przyłączy zasilania urządzeń telekomunikacyjnych [9] wskazano na potrzebę uwzględnienia zagrożenia stwarzanego przez bezpośrednie oddziaływanie rozpływającego się prądu piorunowego. W przypadku I poziomu ochrony należy przewidzieć wystąpienie prądu udarowego o wartości szczytowej 100 kA i kształcie 10/350 μs w instalacji zasilającej z układem SPD.

6. Przewody wykorzystywane do przyłączenia SPD powinny być możliwie najkrótsze (długość poniżej 0,5 m, nieprzekraczająca 1 m – rysunek 1a). W przypadku trudności z zachowaniem wymaganych długości przewodów należy zastosować SPD z podwójnymi zaciskami w układzie połączeń typu „V” (rys. 1b, 1c).

7. Do połączeń SPD typu 1 należy stosować przewody o przekroju do 16 mm2 Cu. Połączenia układu SPD typu 1 z szyną wyrównawczą można wykonywać przewodem o przekroju 25 mm2 Cu.

8. Jeśli w układzie połączeń SPD występują odcinki równolegle ułożonych przewodów, to można zastosować dodatkowe elementy mocujące te przewody, np. uchwyty kablowe montowane co ok. 15–20 cm.

9. Należy określić potrzebę stosowania dodatkowych zabezpieczeń nadprądowych instalowanych w szereg z SPD. Najczęściej potrzeba takiego zabezpieczania określana jest na podstawie wyniku porównania wartości znamionowych prądów IF1 zabezpieczeń nadprądowych, jakie występują przed SPD z dopuszczalnymi wartościami IDOP zalecanymi przez producenta. W zależności od wyników takiego porównania należy stosować układ:

I_F≤I_DOP– bez dodatkowych zabezpieczeń nadprądowych (rys. 2a),
I_F1≥I_DOP– z dodatkowymi zabezpieczeniami nadprądowymi włączonymi w szereg z SPD (rys. 2b).

Dobierając urządzenia zabezpieczające F2 zalecane jest stosowanie wskazań producentów urządzeń do ograniczania przepięć.

10. Stosując szeregowe połączenie bezpiecznika F2 z SPD (rys. 2b) doprowadzamy do sytuacji, w której zadziałanie dodatkowego bezpiecznika spowoduje wyłączenie SPD i brak możliwości ograniczania przepięć w instalacji elektrycznej. Zmniejsza się niezawodność takiej ochrony nawet w przypadku monitorowania stanu bezpieczników. W celu uniknięcia takiej sytuacji, należy starać się dobrać SPD bez dodatkowych dobezpieczeń. Jeśli nie jest to możliwe, a wymagane jest pewne i niezawodne ograniczanie przepięć, można próbować zastosować dwa równolegle połączone układy SPD typu 1 z bezpiecznikami F2 (rys. 2c).

11. SPD typu 1 i ich szeregowe zabezpieczenia nadprądowe powinny w sposób pewny wytrzymać wystąpienie napięć dorywczych.

12. W celu wyeliminowania zadziałań głównych zabezpieczeń nadprądowych wskazany jest dobór SPD o ograniczonych wartościach prądów następczych.

13. Należy sprawdzić wymagania dotyczące miejsca montażu urządzeń różnicowoprądowych względem układu SPD.

14. Stosując SPD z „otwartymi” iskiernikami należy uwzględnić zagrożenie stwarzane przez wydmuch gazu lub dobrać SPD z obudowanymi iskiernikami.

SPD typu 1 o różnych o napięciowych poziomach ochrony

Początkowo napięciowe poziomy ochrony SPD typu 1 nie przekraczały 4000 V. Zastosowanie nowych rozwiązań konstrukcyjnych umożliwiło wyprodukowanie SPD typu 1, które:

ograniczają zagrożenia stwarzane przez napięcia i prądy udarowe do poziomów poniżej 2500 V lub nawet poniżej 1500 V,
zapewniają ochronę przed rozpływającym się prądem piorunowym.

Podstawowe informacje o SPD typu 1 ograniczających przepięcia do obniżonych poziomów zestawiono w tabeli 4.

Początkowo SPD typu 1 o poziomach ochrony obniżonych do 2500 V lub 1500 V nazywano odpowiednio „ogranicznikami klasy I+II” (klasy B+C) lub „ogranicznikami klasy I+II +III” (klasy B+C+D), miało to wskazać, że SPD posiada stosunkowo niski poziom ochrony (poniżej 2500 V lub 1500 V), a jednocześnie spełnia wymogi badań klasy I i II.

Takie oznaczenia mogą sugerować, co skwapliwie podchwycili nieuczciwi handlowcy, że układy SPD o niskich napięciowych poziomach ochrony:

zastępują dwustopniowy lub nawet trójstopniowy system ograniczania przepięć zawierający SPD typu 1, 2 i 3,
zapewniają ochronę urządzeń przed przepięciami nawet w dużych obiektach budowlanych.

Niestety układy SPD typu 1, nawet po obniżeniu ich poziomów ograniczania przepięć, nie zapewniają takich możliwości ochrony urządzeń. Dotyczy to szczególnie instalacji elektrycznych w dużych obiektach budowlanych, w których „cudowne i uniwersalne ograniczniki B+C” nie zastąpią wielostopniowych systemów urządzeń do ograniczania przepięć różnych typów.

Obniżenie napięciowych poziomów ochrony SPD typu 1 powoduje gwałtowny wzrost liczby ich zadziałań wywołanych przez przepięcia atmosferyczne indukowane oraz przez przepięcia łączeniowe.

W zależności od sposobu gaszenia prądów następczych oraz konstrukcji SPD, fakt częstego działania może spowodować zadziałania zabezpieczeń nadprądowych zamontowanych w instalacji przed układem SPD i w konsekwencji przerwę w zasilaniu urządzeń.

Dodatkowo po każdym zadziałaniu przepływ prądu następczego powoduje erozję elektrod pod wpływem nagrzewania, topienia lub parowania metalu oraz znaczne naprężenia mechaniczne, co może doprowadzić do:

zwiększenia częstości ich działań i dalszego przyśpieszenia niszczenia elektrod (w przypadku zmniejszenia poziomu ochrony),
ograniczania przepięć do poziomów, które mogą być niebezpieczne dla przyłączy zasilania chronionego urządzenia (przy wzroście napięciowego poziomu ochrony).

Powyższe zagrożenia można wyeliminować oddziałując na łuk w celu zwiększenia jego impedancji i zmniejszenia wartości prądów następczych.

Koordynacja właściwości SPD typu 1 z wymaganiami kompatybilności elektromagnetycznej urządzeń

Stosowanie „iskiernikowych” SPD typu 1 zapewnia ograniczanie przepięć do wybranego poziomu napięcia i ochronę przed prądami udarowymi symulującymi prądy piorunowe o wartościach dochodzących nawet do 50 kA na pojedynczy SPD. Podejmowane są również próby stosowania warystorów w SPD typu 1. Posiadają one wiele zalet, wśród których należy wymienić następujące:

ograniczanie przepięć do stosunkowo niskich poziomów (dochodzących nawet do 800–900 V),
brak gwałtownych zmian napięcia w obwodzie, jakie występują po zadziałaniu iskiernika.

Do podstawowych wad, które utrudniają ich zastosowanie do celów ochrony instalacji elektrycznej oraz przyłączy zasilania urządzeń przed działaniem rozpływającego się prądu piorunowego, należy zaliczyć następujące:

Do chronionej części instalacji „przepuszczane” są napięcia udarowe charakteryzujące się długim czasem trwania i dużą energią (rys. 3a). Przyłącza zasilania urządzeń narażone są więc na udary o znacznie większej energii w porównaniu z energią udarów 1,2/50–8/20 μs stosowanych do ich testowania.
Warystorowe SPD typu 1 charakteryzuje, w porównaniu z iskiernikowymi, mniejsza odporność na działanie prądów udarowych symulujących prądy piorunowe.
Napięcia i prądy udarowe przepuszczane przez „warystorowe” SPD typu 1 mogą również uszkadzać kolejne układy SPD w wielostopniowych systemach ograniczania przepięć, gdyż warystory wykazują mniejszą odporność na działanie prądów długotrwałych.

W przypadku iskiernikowych układów SPD typu 1, czas trwania napięcia „przepuszczonego” do chronionego przyłącza jest znacznie krótszy w porównaniu z czasami trwania udarów stosowanych w badaniach odporności udarowej przyłączy zasilania urządzeń (rys. 3b) oraz warystorów w SPD typu 2 lub nawet typu 3.

Dodatkowo należy zauważyć, że w iskiernikowych SPD typu 1 przepływ prądu udarowego następuje po przeskoku iskrowym i spadek napięcia na indukcyjności przewodów stosowanych do jego podłączenia dodaje się do spadku napięcia na łuku pomiędzy elektrodami iskiernika (najczęściej wartości kilkudziesięciu – kilkuset woltów). Jest to dodatkowa zaleta tego typu urządzeń do ograniczania przepięć, gdyż w warystorowych SPD spadek napięcia na przewodach dodaje się do napięciowego poziomu ochrony warystorów.

Podsumowanie

Poprawnie dobrane i rozmieszczone układy urządzeń do ograniczania przepięć typu 1 są podstawowym elementem ochrony instalacji elektrycznej przed bezpośrednim oddziaływaniem prądu piorunowego podczas wyładowania w urządzenie piorunochronne obiektu. W niewielkich obiektach (kontenery lub szafy z aparaturą elektroniczną) układy SPD typu 1 o napięciowych poziomach poniżej 1500 V zapewniają również ochronę urządzeń.

W instalacjach elektrycznych w dużych obiektach układy SPD typu 1 stanowią pierwszy stopień w wielostopniowym systemie ograniczania przepięć.

Literatura

PN-IEC 62305-1:2009 Ochrona odgromowa. Część 1: Wymagania ogólne.
PN-IEC 62305-3:2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
PN-IEC 62305-4:2009 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych.
PN-EN 61643-11:2006/A11:2007 (oryg.) Niskonapięciowe urządzenia do ograniczania przepięć. Część 11: Urządzenia do ograniczania przepięć w sieciach rozdzielczych niskiego napięcia. Wymagania i próby.
CEI IEC 61643-12:2002 Low-voltage surge protective devices. Part 12: Surge protective devices connected to low-voltage Power distribution systems. Selection and application principles.
PN-HD 60364-5-534:2012 Instalacje elektryczne niskiego napięcia. Część 5-53: Dobór i montaż wyposażenia elektrycznego. Odłączanie izolacyjne, łączenie i sterowanie. Sekcja 534: Urządzenia do ochrony przed przepięciami.
PN-IEC 60364-4-443:1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi.
PN-HD 50364-443:2006 Instalacje elektryczne w obiektach budowlanych. Część 4-443: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi (oryg.).
ITU-T Recommendation K.45. (04/2008), Series K: Protection against interference. Resistibility of access network equipment to overvoltages and overcurrents.
