Mobilne stanowisko do pomiaru prądów fazowych SEM TS 12.

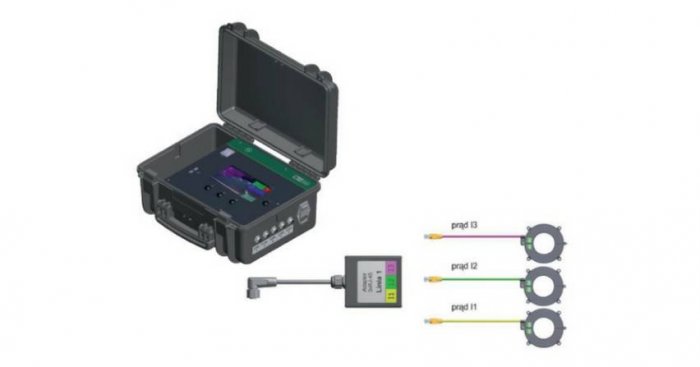

Rys. 1. Wygląd stanowiska SEM TS 12

Rys. 1. Wygląd stanowiska SEM TS 12

Instytut Tele- i Radiotechniczny prowadzi własne prace badawczo rozwojowe. W odpo-wiedzi na zapotrzebowanie rynku powstaje wiele innowacyjnych rozwiązań. Jednym z nich jest właśnie mobilne stanowisko do pomiarów prądów fazowych SEM TS 12. Urządzenie pracuje na bazie opracowanego w ITR sterownika modułowego SEM, i stanowi jedno z jego zastosowań.

Zobacz także

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.) Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

Pomiary instalacji elektrycznych

Pomiary instalacji elektrycznych Pomiary instalacji elektrycznych

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie...

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie regularnych przeglądów oraz okresowych pomiarów instalacji w celu sprawdzenia, czy jej stan pozwala na utrzymanie poziomu i jakości zasilania budynku lub obiektu budowlanego. Drugim powodem przeprowadzania pomiarów eksploatacyjnych jest bezpieczeństwo. Niesprawnie działająca instalacja może być przyczyną...

W artykule:

• Informacje podstawowe
• Interfejs użytkownika
• Aplikacja Pomiary, liczniki
• Aplikacja PDF
• Aplikacja Rejestrator
• Aplikacja Raporty
• Aplikacja Data
• Aplikacje klienckie
• Zdalne zarządzanie - Webserwer

Streszczenie

W artykule przedstawiono mobilne stanowisko pomiarowe TS12 z transmisją GSM produkcji ITR w Warszawie. Zestaw TS12 składa się z przenośnej walizki pomiarowej, adapterów oraz kompletu sensorów pomiarowych. Główną funkcją urządzenia jest pomiar prądów fazowych w 15 niezależnych kanałach, zapisywanie wyników pomiarów w pamięci wewnętrznej i transmisja za pomocą kanału GSM.

Ideą stworzenia SEM TS 12 była możliwość analizy pomiarów z dowolnych punktów w sieci bez potrzeby kosztownego ich telemechanizowania. Walizkę instalują służby pomiarowe, a następnie na kable SN lub nn instalują sensory CRR 1-50. Ich obudowa jest rozwierna i wyposażone są w mechanizm samo domykania, więc można je zamontować bez potrzeby ingerencji w głowicę kabla. Poprzez dołączone adaptery sensory z walizką tworzą kompletny zestaw pomiarowy.

Informacje podstawowe

Zestaw pomiarowy jest przystosowany do zasilania z napięcia sieciowego 230 V AC. Jest to napięcie zasilania podstawowe. Dodatkowo układ ma możliwość pracy na wbudowanej baterii DC 24 V. W tym celu należy załączyć kolejny włącznik znajdujący się po lewej stronie nad wyświetlaczem. Należy pamiętać że akumulatory są ładowane tylko i wyłącznie gdy urządzenie pracuje na zasilaniu sieciowym, oraz przełącznik pracy akumulatorowej jest załączony.

Interfejs użytkownika

Po uruchomieniu zestawu pomia-rowego SEM TS 12 pojawia się menu (rys. 2.).

mobilne stanowisko do pomiaru pradow fazowych rys2 1

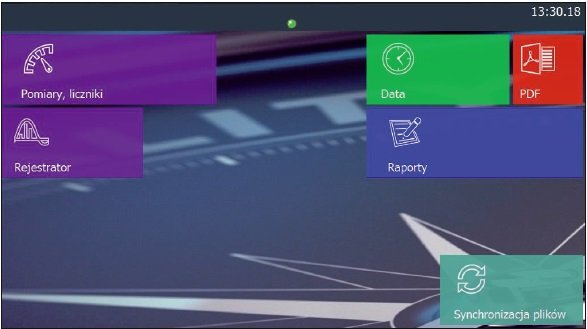

Rys. 2. Menu urządzenia

Jak widać na rysunku, interfejs składa się z kafelków znanych użytkownikom z komputerów PC lub urządzeń mobilnych. Na ekranie dostępne są aplikacje, takie jak: Pomiary, Rejestrator, Data, PDF, Raporty oraz Synchronizacja plików.

Wybór interesującej nas aplikacji odbywa się poprzez przyciśnięcie ekranu dotykowego w obszarze danego kafelka aplikacji. Do poruszania się po interfejsie użytkownika służą też dodatkowe klawisze funkcyjne zlokalizowane w okolicy ekranu.

Aplikacja Pomiary, Liczniki

Po wybraniu z menu pomiarowego aplikacji Pomiary, liczniki otwiera się okno pomiarowe. W oknie pojawiają się wartości RMS dla wszyst-kich trzech faz (I1, I2, I3) w 5 torach pomiarowych.

Pierwszy tor pomiarowy pozwala analizować prądy fazowe we wszystkich trzech fazach, oraz kąt przesunięcia fazowego I2 oraz I3 względem I1. Wyliczana jest także składowa zerowa prądu I0. Wektory amplitudy i kąta przesunięcia fazowego są na bieżąco wizualizowane na wykresie kołowym widocznym powyżej.

mobilne stanowisko do pomiaru pradow fazowych rys3

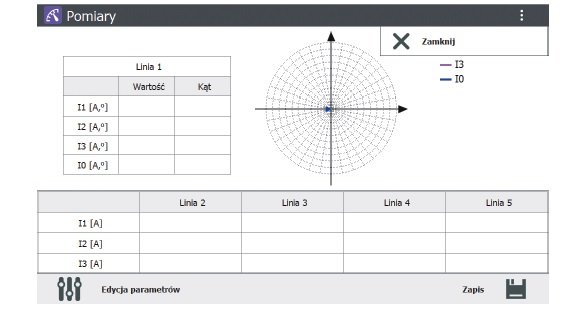

Rys. 3. Aplikacja Pomiary

Aplikacja Pomiary, liczniki automatycznie generuje raporty pomiarowe. Częstotliwość zapisywania tych raportów określa użytkownik poprzez wybranie opcji Edycja parametrów i wprowadzenie opcji automatyczny zapis pliku co [n] minut. Każdy z nich zatrzaskuje chwilowe wartości prądów i zachowuje je do pliku pdf. Dodatkowo w raporcie pojawia się godzina odczytu pomiaru oraz opcjonalnie logo klienta.

Aplikacja PDF

W aplikacji PDF znajduje się elektroniczna wersja instrukcji obsługi urządzenia. Przełączanie kart umożliwiają odpowiednie ikony na ekranie.

Aplikacja Rejestrator

Aplikacja Rejestrator umożliwia tworzenie wykresów obrazujących historyczne wartości piętnastominutowe prądów na poszczególnych liniach i fazach. Na wykresie prezentowane są dane w oknie czasowym dziennym lub godzinnym. Za pomocą rozwijalnego menu można wybrać tor prądowy oraz fazę która ma być zobrazowana. W podob-ny sposób ustawiany jest także za-kres wartości osi OY oraz trendy (max i min). Do przełączania danych z innego dnia, miesiąca lub roku służy kalendarz. Brak pomiarów z danego dnia jest komunikowany poprzez ostrzeżenie Brak danych lub niespójne.

Aplikacja Raporty

W aplikacji Raporty znajdują się wszystkie zapisane w pamięci urządzenia raporty z pomiarów. Źródłem raportów jest wcześniej wspomniana aplikacja Pomiary, rejestrator. Raporty można wyświetlać wprost na ekranie urządzenia. Można także je usunąć pojedynczo lub zbiorowo.

mobilne stanowisko do pomiaru pradow fazowych rys4

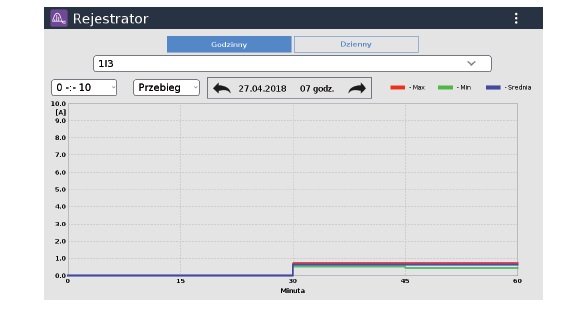

Rys. 4. Aplikacja Rejestrator

Aplikacja Synchronizacja

Aplikacja Synchronizacja plików umożliwia eksport raportów znajdujących się w pamięci urządzenia na przenośną pamięć typu flash (USB 2.0), umieszczoną w gnieździe obok ekranu dotykowego. Aby rozpocząć synchronizację, przyciskamy pole synchronizacja plików. Podczas operacji walizka wyświetla na bieżąco komunikaty o postępach.

Aplikacja Data

W aplikacji Data przechowywane są dane dotyczące aktualnej daty, wprowadzoneprzez użytkownika. Zmianę daty lub godziny wykonuje się przez przytrzymanie odpowiedniego pola, co powoduje wejście w tryb edycji. Wprowadzone nastawy zatwierdza się naciskając pole zapisu (ikona z dyskietką). Czas wprowadzony w tym miejscu stanowi czas wewnętrzny urządzenia. Wszystkie pomiary i raporty otrzymają cechę czasu zgodną z wprowadzoną w tym miejscu.

Aplikacje klienckie

Urządzenie SEM TS 12 jest projektem rozwojowym. Przejrzystość środowiskai prostota budowania aplikacji umożliwiają gospodarowanie zasobami urządzenia na wiele sposobów. Zaimplementowanie specjalnych aplikacji dostosowanych do potrzeb klienta wymaga skontaktowania się z działem wdrożeń ITR.

mobilne stanowisko do pomiaru pradow fazowych rys5

Rys. 5. Okno logowania do systemu Webserwer

Zdalne zarządzanie - Webserwer

Stanowisko SEM TS 12 wyposażone jest w modem GSM zezwalający na zdalnąobsługę. Po zainstalowaniu karty SIM i wprowadzeniu danych APN użytkownik zyskuje możliwość połączenia się ze stanowiskiem z biura. Do wprowadzania danych konfiguracyjnych służy aplikacja sieciowa WEBSERWER.

Po ustanowieniu połączenia powinien pojawić się ekran logowania (rys. 5.). Po pierwszym zalogowaniu loginem fabrycznym zalecane jest wprowadzenie danych logowania docelowych użytkowników. Są dwa poziomy logowania: administrator lub użytkownik. W zakładce konfiguracja można odczytać parametry modemu GSM, sprawdzić bieżący zasięg oraz skonfigurować APN. Kolejne menu pomiary pozwala odczytać bieżące wartości prądów RMS wszystkich kanałów, kąty fazowe i wartość prądu I0 dla pierwszego kanału.

mobilne stanowisko do pomiaru pradow fazowych rys6

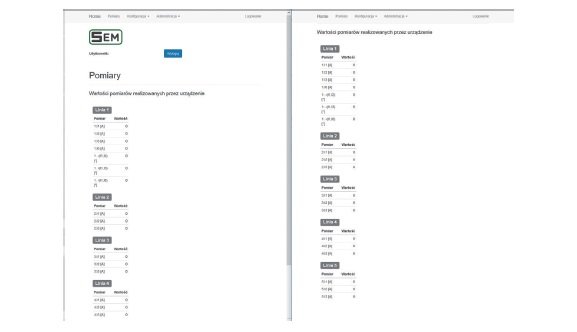

Rys. 6. Okno pomiarów programu Webserwer

Podsumowanie

Zaprezentowany powyżej zestaw pomiarowy SEM TS 12 pozwala na monitorowanie prądów wewnątrz sieci elektroenergetycznej. Dzięki swojej mobilności, możliwości pomiaru w 15 torach pomiarowych oraz akumulatorowego podtrzymaniu zasilania stanowi wszechstronne urządzenie do pracy w warunkach stacyjnych.

Wszechstronność i rozwojowość projektu tworzy świetną bazę do wielu nowych zastosowań. Projekt odpowiada na zapotrzebowanie rynku, więc można mieć nadzieję, że stworzony w Instytucie Tele- i Radiotechnicznym system będzie chętnie wdrażany w wielu krajowych zakładach energetycznych.

SEM TS 12 stanowić może znaleźć zastosowaniemiędzy innymi przy:

  • szukaniu źródeł kradzieży prądu,
  • przekroczeniu mocy umownej,
  • pomiarach równomierności obciążeniafaz,
  • szukaniu źródeł zakłóceń w sieci,
  • pomiary torów powrotnych kabli WN i SN w celu wykonania crossbondingu.

Literatura:

  1. K. Broda, M.Rup, P. Angielczyk, Instrukcja serwisowa mobilnego stanowiska pomiarowego SEM TS 12.

Artykuł stanowił treść referatu wygłoszonego na konferencji SEMAG 2018 – Mysłowice 28-30.05.18
