Pomiary częstotliwości - wprowadzenie

dr inż. Karol Kuczyński | elektro.info 9/2017 | 2017-09-07

Autor przedstawia definicję częstotliwości i jej jednostkę oraz omawia cyfrowe, bezpośrednie i pośrednie pomiary częstotliwości przywołując dla nich wzory matematyczne.

Pojęcie częstotliwości związane jest z sygnałem
okresowym. Częstotliwość jest wielkością ściśle związaną z czasem,
a określa się ją dla zjawisk powtarzających się periodycznie.

Zobacz także

mgr inż. Grzegorz Loska Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 2.)

Metody pomiaru rezystancji uziemienia (część 2.)

Opisane w pierwszej części artykułu („elektro.info” 11/2025) założenia teoretyczne znajdują swoje odzwierciedlenie w szeregu praktycznych metod pomiarowych, zaimplementowanych w nowoczesnych przyrządach. Wybór odpowiedniej metody zależy od rodzaju i rozległości badanego systemu uziemiającego oraz warunków terenowych.

mgr inż. Roman Domański Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Metody pomiaru rezystancji uziemienia (część 1.): rodzaje, zastosowania oraz cechy charakterystyczne

Prawidłowo zaprojektowany i wykonany system uziemiający stanowi fundamentalny element zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania instalacji i urządzeń elektrycznych. Jego skuteczność jest weryfikowana poprzez okresowe pomiary rezystancji uziemienia, które pozwalają na ocenę poziomu ochrony przeciwporażeniowej, ochrony odgromowej i przepięciowej. Zgodność z wymaganiami technicznymi norm jest kluczowa dla bezpiecznej eksploatacji obiektów budowlanych. Pomimo obligatoryjnego charakteru...

W artykule:

• Definicja częstotliwości oraz jej jednostka
• Cyfrowy, bezpośredni i pośredni pomiar częstotliwości

Częstotliwość f przebiegu jest to liczba n powtórzeń przebiegu okresowego w jednostce czasu t.

Wzór 1

gdzie:

n – liczba naturalna,

t – jednostka czasu.

Podstawową jednostką częstotliwości jest jeden herc (1 Hz = 1/s). Jest to częstotliwość zjawiska powtarzającego się jeden raz na sekundę. Czas trwania jednego powtórzenia zjawiska periodycznego nosi nazwę okresu T. Zależność między częstotliwością f przebiegu periodycznego a jego okresem T jest następująca:

Wzór 2

Pomiar częstotliwości sygnałów należy do bardzo ważnych zagadnień pomiarowych, ponieważ występowanie przebiegów okresowych w technice jest powszechne.

Istotną właściwością cyfrowych pomiarów częstotliwości i czasu jest możliwość korzystania z bardzo dokładnych wzorców tych wielkości, do których zaliczamy atomowe rezonatory cezowe i powszechnie stosowane rezonatory kwarcowe. Z tego względu w 1967 r. przyjęto następującą definicję jednostki czasu: „Sekunda jest to czas równy 9 192 631 770 okresów promieniowania, odpowiadający przejściu między dwoma nadsubtelnymi poziomami stanu podstawowego atomu cezu 133”.

Cyfrowy pomiar częstotliwości

Zasada cyfrowego pomiaru częstotliwości polega na zliczaniu liczby okresów zjawiska w określonym przedziale czasu.

Rozróżnia się dwie metody cyfrowego pomiaru częstotliwości f_x [1, 2]:

metodę bezpośrednią, polegającą na zliczaniu impulsów o częstotliwości f_x we wzorcowym czasie T_w,
metodę pośrednią, polegającą na zliczaniu impulsów o wzorcowej częstotliwości f_w w czasie równym krotności k okresu T_x badanego przebiegu.

Bezpośredni pomiar częstotliwości

Schemat blokowy do pomiaru częstotliwości pokazano na rys. 1. Natomiast przebiegi czasowe napięć w tym układzie ilustruje rys. 2.

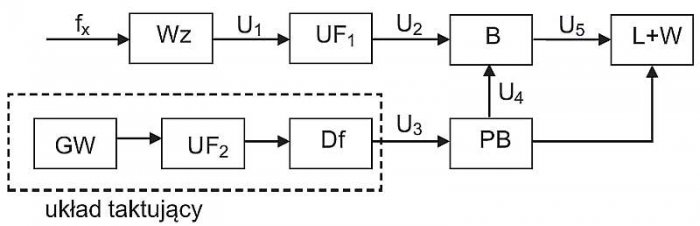

Rys. 1. Schemat blokowy układu do pomiaru częstotliwości metodą bezpośrednią, gdzie: Wz – wzmacniacz, GW – generator wzorcowy, UF – układy formujące, Df – dzielnik częstotliwości, PB – przerzutnik bramkujący, B – bramka, L + W – licznik z wyświetlaczem [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

Wzmocnione we wzmacniaczu Wz napięcie U₁ o mierzonej częstotliwości f_x zostaje ukształtowane w układzie formującym UF₁ w ciąg impulsów U₂, podawanych do bramki B.

Rys. 2. Przebiegi czasowe przetwarzanych napięć w układzie pomiaru częstotliwości metodą bezpośrednią [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

Układ taktujący, składający się z generatora wzorcowego GW, układu formującego UF₂ i dzielnika częstotliwości Df, wytwarza ciąg impulsów U₃. Impulsy te sterują przerzutnikiem bramkującym PB.

Przerzutnik PB formuje impuls bramkujący U₄ o czasie trwania T_w. W tym czasie bramka jest otwarta i do licznika doprowadzane są impulsy o częstotliwości f_x [3, 4].

Liczba zliczonych impulsów w czasie T_w, pokazana przez wskaźnik W, wyznacza wartość mierzonej częstotliwości f_x:

Wzór 3

gdzie:

f_x – mierzona częstotliwość,

T_w – czas trwania impulsu bramkującego U₄,

N – liczba zliczonych impulsów w czasie T_w.

Błąd pomiaru częstotliwości jest sumą trzech błędów składowych:

Wzór 4

gdzie:

δ_Tw – błąd wzorca częstotliwości,

δ_B – błąd bramkowania, który wynika ze skończonego czasu otwierania i zamykania bramki oraz wpływu poziomu wyzwalania i szerokości impulsu bramkującego (rys. 3),

δ_N – błąd zliczania (dyskretyzacji), którego przyczyną jest przypadkowe przesunięcie w czasie względem siebie impulsu bramkującego (określającego czas zliczania) i impulsów częstotliwości mierzonej (rys. 4).

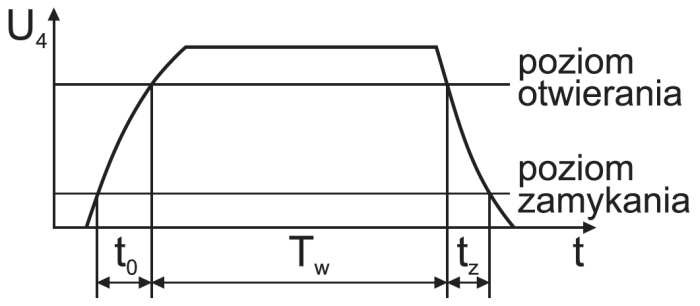

Rys. 3. Ilustracja powstawania błędu bramkowania [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

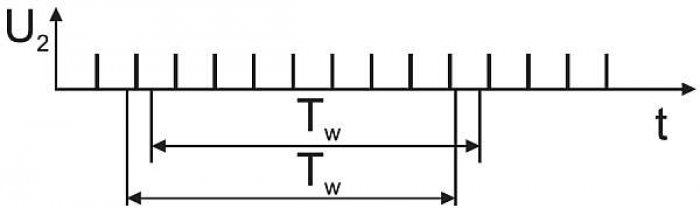

Rys. 4. Ilustracja powstawania błędu zliczania [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

Wartość bezwzględna błędu zliczania (dyskretyzacji) ΔN = ±1 impuls, stąd:

Wzór 5

Jak wynika z powyższej zależności, błąd zliczania ogranicza od dołu zakres pomiaru częstotliwości. Im mniejsza jest wartość f_x, tym większy będzie błąd zliczania.

Zmniejszenie błędu zliczania poprzez zwiększenie czasu T_w jest ograniczone ze względu na czas trwania pomiaru oraz ze względu na to, że przy zmianach częstotliwości f_x w czasie zliczania miernik, będzie uśredniał jej wartość [3, 4].

Po przekształceniu zależności (5) otrzymuje się równanie, które określa podstawową regułę błędu pomiaru częstotliwości:

Wzór 6

Po założeniu, że δ_N nie może przekroczyć określonej wartości, można z charakterystyki δ_N · T_w = f(f_x) określić odpowiednie wartości T_w i f_x.

Pośredni pomiar częstotliwości

Wielkością mierzoną jest w tym przypadku czas T_x równy okresowi badanego przebiegu lub jego wielokrotności kT_x.

Częstotliwość jest wyznaczana pośrednio, zgodnie z zależnością f_x=l/T_x.

Pomiar wykonuje się w układzie, którego schemat blokowy pokazano na rys. 5.

Rys. 5. Schemat blokowy układu do pomiaru częstotliwości metodą pośrednią, gdzie: GW – generator wzorcowy, UF – układy formujące, Df – dzielniki częstotliwości, B – bramka, PB – przerzutnik bramkujący, Wz – wzmacniacz, L + W – licznik z wyświetlaczem [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

Przebiegi czasowe napięć w tym układzie ilustruje rys. 6.

Rys. 6. Przebiegi czasowe przetwarzanych napięć w układzie pomiaru częstotliwości metodą pośrednią [źródło: D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000]

W porównaniu z układem przedstawionym na rys. 1., nastąpiła tu zmiana funkcji pomiędzy generatorem częstotliwości wzorcowej f_w a źródłem częstotliwości mierzonej f_x [3, 4].

Zliczane są impulsy o częstotliwości f_w w czasie kT_x:

Wzór 7

Wzór 8

Błąd pomiaru częstotliwości jest, podobnie jak w metodzie bezpośredniej, sumą błędów: wzorca częstotliwości, bramkowania i zliczania (rys. 3).

Błąd zliczania (dyskretyzacji) (rys. 4), dla przypadku pomiaru pośredniego, wyraża się zależnością:

Wzór 9

Błąd ten ogranicza od góry zakres pomiaru częstotliwości. Jest tym mniejszy, im mniejsza jest częstotliwość mierzona i im większa jest częstotliwość wzorcowa i współczynnik podziału k.

W przypadku częstościomierzy z kwarcowym generatorem wzorcowym dominującym składnikiem błędu jest na ogół błąd zliczania.

Jeśli pominie się pozostałe składniki błędu pomiaru, można obliczyć dla danych częstotliwości wzorcowych, dla obu metod, graniczną wartość częstotliwości mierzonej f_xgr, wyznaczającą zakres prawidłowego stosowania każdej z metod.

Błąd zliczania w obu metodach jest taki sam, gdy częstotliwość graniczna:

Wzór 10

gdzie:

f_w1 – częstotliwość wzorcowa dla metody bezpośredniej T_w=1/f_w1,

f_w2 – częstotliwość wzorcowa dla metody pośredniej.

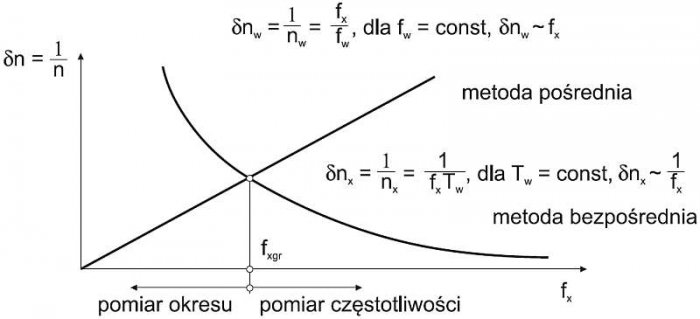

Rys. 7. Zależność względnego błędu zliczania l/N od częstotliwości mierzonej dla obydwu metod cyfrowego pomiaru częstotliwości [źródło: D. Koczela (redakcja), Miernictwo elektryczne. Ćwiczenia laboratoryjne, Wydawnictwo Politechniki Wrocławskiej, Wrocław 2001]

Zależność błędu zliczania od częstotliwości mierzonej, dla obu metod, przedstawiono na rys. 7. Wynika z niego prawidłowe stosowanie odpowiedniej metody cyfrowego pomiaru częstotliwości [5]:

dla f_x ∈ (0, f_xgr> – właściwa jest metoda pośrednia,
dla f_x ∈ < f_xgr, ∞) – właściwa jest metoda bezpośrednia.

Największy błąd zliczania δ_max uzyskuje się dla częstotliwości granicznej f_xgr i jest on wyrażony zależnością:

Wzór 11

Można zauważyć, że najkorzystniejsze warunki występują w przypadku wyboru największej częstotliwości wzorcowej f_w2 w metodzie pośredniej i najmniejszej częstotliwości wzorcowej f_w1 w metodzie bezpośredniej ze zbioru dostępnych częstotliwości wzorcowych.

Literatura

J. Dusza, G. Gortat, A. Leśniewski, Podstawy miernictwa, WPW, Warszawa 2002.
Z. Kuśmierek (redakcja), Metrologia elektryczna i elektroniczna. Ćwiczenia laboratoryjne, Wydawnictwo Politechniki Łódzkiej, Łódź 1999.
D. Turzyniecka (redakcja), Laboratorium z metrologii elektrycznej i elektronicznej, Wydawnictwo Politechniki Poznańskiej, Poznań 2000.
Bieńkowski, K. Kuczyński, Wprowadzające materiały pomocnicze do zajęć w Laboratorium Miernictwa Elektrycznego (preskrypt).
D. Koczela (redakcja), Miernictwo elektryczne. Ćwiczenia laboratoryjne, Wydawnictwo Politechniki Wrocławskiej, Wrocław 2001.
Chwaleba, M. Poniński, A. Siedlecki, Metrologia elektryczna, Warszawa 2010.
