Odkształcenia ścian płaskich osłon rozdzielnic SN przy łukowych zwarciach wewnętrznych

Deformation of flat walls of the MV switchgear shield under internal arc faults.

dr inż Julian Wosik , prof. dr hab. inż. Bogdan Miedziński | elektro.info 9/2018 | 2018-09-17

Artykuł omawia problemy związane z
zapewnieniem łukochronności rozdzielnic
niskiego napięcia, przedstawia wybrane wyniki badań modelowych wykonanych podczas wewnętrznego zwarcia łukowego z zarejestrowanymi wynikami przebiegów
napięć, prądów zwarciowych i przyrostu ciśnienia w osłonie rozdzielnicy budowy normalnej, a także matematyczny opis odkształceń płyt cienkich w oparciu o teorię energetyczną odkształceń dla osłony rozdzielnicy związany ze wzrostem
ciśnienia podczas zwarć wewnętrznych.

Zobacz także

dr inż. Artur Kozłowski, mgr inż. Tomasz Gąsior, mgr inż. Stanisław Wapniarski Nowoczesne urządzenia rozdzielcze zwiększające bezpieczeństwo pracy

Nowoczesne urządzenia rozdzielcze zwiększające bezpieczeństwo pracy

Dynamiczny rozwój polskiej gospodarki wymaga inwestycji odtworzeniowych w blokach energetycznych oraz rozwoju sieci przesyłowych, dystrybucyjnych i rozdzielczych. Wymusza jednocześnie konieczność rozwoju infrastruktury sieciowej niezbędnej dla zapewnienia ciągłości dostaw energii. Obecny stan krajowej infrastruktury i połączeń transgranicznych wymaga nakładów inwestycyjnych w kontekście zwiększenia bezpieczeństwa funkcjonowania rynku elektroenergetycznego. Rosnące zapotrzebowanie na energię elektryczną...

dr inż. Karol Kuczyński Podstawowe wymagania dla rozdzielnic SN eksploatowanych w trudnych warunkach

Podstawowe wymagania dla rozdzielnic SN eksploatowanych w trudnych warunkach

Autor artykułu pisze o wymaganiach, jakie muszą spełniać rozdzielnice SN eksploatowane w trudnych warunkach środowiskowych, podstawowych typach rozdzielnic SN oraz o polach rozdzielczych i rozdzielnicach...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Oczekiwania dotyczące rozdzielnic elektoenergetycznych SN

W elektroenergetyce, w przypadku rozdzielnic elektroenergetycznych oczekuje się:

zapewnienia bezpieczeństwa obsługi,
zapewnienia niezawodności pracy,
funkcjonalności rozwiązania,
ekonomiki przyjętych rozwiązań.

W zakresie zapewnienia bezpieczeństwa obsługi w ostatnim dziesięcioleciu standardem stało się wymaganie inwestorów dotyczące łukochronności nowo instalowanych rozdzielnic SN.

Zgodnie z PN-EN 62271-200 rozdzielnica w osłonie metalowej może być zakwalifikowana jako łukochronna po spełnieniu pięciu kryteriów:

Kryterium 1

Prawidłowo zabezpieczone drzwi i pokrywy nie powinny się otworzyć w czasie próby zwarcia łukowego. Akceptowalne są zniekształcenia, pod warunkiem, że z każdej strony żadna z części osłony nie przesunie się aż do położenia indykatorów zwarcia łukowego (trwałe zniekształcenie musi być mniejsze od wymaganej odległości do ściany) lub do ścian (kategoria A lub B dostępu do rozdzielnicy).

Kryterium 2

Nie nastąpiło oddzielenie się części obudowy w czasie trwania próby (akceptowalne jest odrzucenie małych, pojedynczych części o masie do 60 gramów).

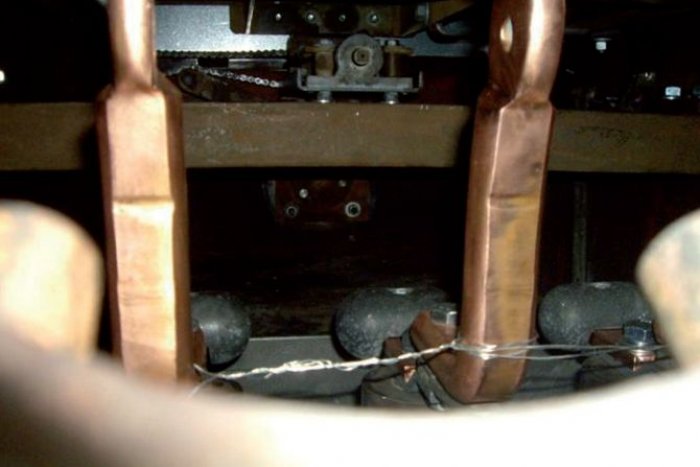

Rys. 1. Modelowanie zwarcia łukowego; fot. J. Wosik, B. Miedziński

Wzór 1

gdzie:

κ – wykładnik adiabaty dla gazu,

V_g – objętość komory,

W_a(t) – energia łuku elektrycznego.

Energię łuku określa zależność (2):

Wzór 2

gdzie:

U_av– zastępcze napięcie łuku,

U_av(v) = 35+1,6 da(mm)+6,6 Ia(kA),

d_a – długość łuku,

I_a – skuteczna wartość prądu łuku,

i_a – prąd łuku,

φ_a – argument impedancji obwodu zwarciowego,

Wzór 3

– stała czasowa zwarcia łukowego.

(...)

Literatura

PN-EN 62271-200:2012 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kV do 52 kV włącznie.
Poradnik inżyniera mechanika, tom 1, Wydawnictwo Naukowo-Techniczne, Warszawa 1968.
S. Timoshenko, S. Woinowski-Krieger, Teoria płyt i powłok, Wydawnictwo Arkady. Warszawa 1962.
R. Partyka, D. Kowaluk, Wytrzymałość mechaniczna okrętowych rozdzielnic średniego napięcia podczas zwarć łukowych, „Acta Energetica” nr 1/22(2015).
B. Koch, J. Maksymiuk, Łukochronność rozdzielnic osłoniętych i symulacja zwarć łukowych, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2007.

W artykule:

• Oczekiwania dotyczące rozdzielnic elektoenergetycznych SN
• Badania modelowe wewnętrznego zwarcia łukowego
• Matematyczny opis odkształcenia płyt cienkich

Streszczenie

W artykule omówiono problemy związane z zapewnieniem łukochronności rozdzielnic średniego napięcia. Przedstawiono wybrane wyniki badań modelowych wykonanych w czasie wewnętrznego zwarcia łukowego z zarejestrowanymi wynikami przebiegów napięć, prądów zwarciowych oraz przyrostu ciśnienia w osłonie rozdzielnicy budowy normalnej. Zamieszczono matematyczny opis odkształceń płyt cienkich na podstawie teorii energetycznej odkształceń dla osłony rozdzielnicy związany ze wzrostem ciśnienia podczas zwarć wewnętrznych. Sformułowano odpowiednie wnioski praktyczne.

Abstract

The article discusses the problems related to ensuring the arcing faults resistivity of MV switchgear. Selected results of model tests performed during internal arc fault with recorded voltage waveforms, short-circuit currents and pressure increase inside the normal structure switchgear volume have been presented and discussed. A mathematical description of the mechanical deformation of thin plates based on the energy theory of the deformation for the switchgear flat shealding related to the increase of pressure during internal faults is provided. Appropriate practical conclusions are formulated.
