Efektywność przesyłu energii elektrycznej w aspekcie właściwości elektrycznych „używanych” przewodów linii napowietrznej typu AFL-6 240

The efficiency of electric power transmission from electrical properties aspect of „used” overhead line conductors type AFL-6 240

inż Jarosław Kukliński , dr inż. Marcin Sulkowski | elektro.info 9/2015 | 2015-09-17

J. Sawicki

Poprawa efektywność energetycznej przesyłu energii elektrycznej jest jednym z priorytetów, jaki wynika z Polityki Energetycznej Polski do roku 2030 r. Spośród wielu elementów sieci przesyłowej największy udział w generacji strat mają przewody oraz transformatory.

Zobacz także

dr inż. Marek Jaworski Kwestia ustanowienia obszaru ograniczonego użytkowania w aspekcie oceny oddziaływania linii energetycznych WN na środowisko

Kwestia ustanowienia obszaru ograniczonego użytkowania w aspekcie oceny oddziaływania linii energetycznych WN na środowisko

Zgodnie z ustawą o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko [6], przeprowadzenia oceny oddziaływania na środowisko wymagają przedsięwzięcia mogące zawsze znacząco oddziaływać na środowisko oraz przedsięwzięcia mogące potencjalnie znacząco oddziaływać na środowisko.

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

W przypadku transformatorów od wielu lat podczas zakupu nabywcy szczególnie zwracają uwagę na ich efektywność energetyczną, a obecne uwarunkowania prawne narzucają już konieczność stosowania transformatorów charakteryzujących się wysoką sprawnością transformacji. Natomiast brak jest wytycznych dotyczących stosowanych w liniach elektroenergetycznych przewodów, co powoduje, że prace modernizacyjne na liniach elektroenergetycznych (zwłaszcza pracujących na napięciu 110 kV) bardzo często ograniczają się do wymiany elementów w zakresie konstrukcji wsporczych, układów izolacyjnych czy też regulacji zwisów.

W powyższej materii zapomina się jednak o przewodach, które decydują o efektywności przesyłu energii elektrycznej. Należy jednak pamiętać, że parametry stosowanych w liniach elektroenergetycznych przewodów typu AFL zmieniają się w wyniku procesów starzeniowych oraz oddziaływania środowiskowego. Zmiany te nie dotyczą tylko właściwości mechanicznych oprzewodowania, ale również powodują zmiany parametrów elektrycznych oprzewodowania linii. Dlatego też przeprowadzono badania oraz symulacje mające wykazać, w jakim stopniu negatywne zjawiska wpływające na stan techniczny przewodów powodują wzrost strat obciążeniowych przy przesyle energii elektrycznej. Przeprowadzono także badania dotyczące właściwości mechanicznych przewodów po trzydziestu latach eksploatacji, jednak temu zagadnieniu poświęcony będzie oddzielny artykuł.

Zakres przeprowadzonych badań

b konferencja techniczna prace pod napieciem

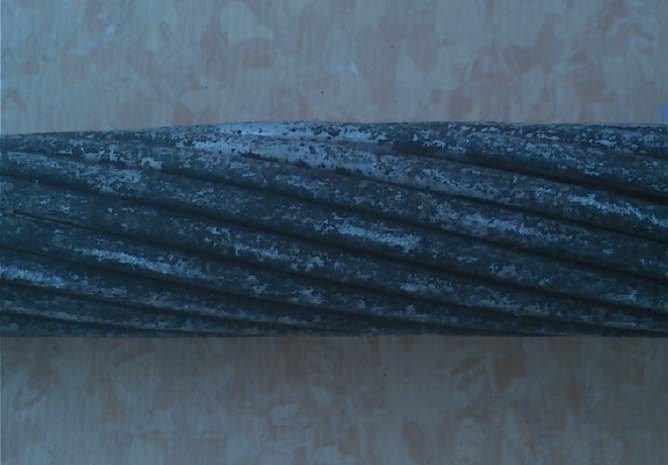

Rys. 1. Poddany badaniu, zdemontowany z napowietrznej linii 110 kV, przewód AFL‑6 240

Przedmiotem badań był przewód typu AFL-6 240, który został zdemontowany z napowietrznej linii elektroenergetycznej o napięciu U_n = 110 kV po 30 latach eksploatacji. Ten typ przewodu jest jednym z najczęściej stosowanych w liniach elektroenergetycznych 110 kV. Badania przeprowadzono na fragmencie przewodu o długości ok. l = 3 m, wykazującym znaczne zmiany zewnętrzne, polegające na utlenianiu się wierzchniej warstwy przewodu oraz pojawieniu, w wyniku osadzania się zanieczyszczeń atmosferycznych na powierzchni przewodu, ciemnego nalotu. Widok przewodu przedstawiono na rys. 1.

W ramach badań testom został poddany także fabrycznie „nowy” przewód typu AFL-6 240 (nieeksploatowany w linii elektroenergetycznej). Przewód ten został poddany takim samym testom w identycznych warunkach środowiskowych, jak zdemontowany z linii elektroenergetycznej przewód typu AFL 6 240.

W ramach badań przeprowadzono:

ocenę zmian rezystancji przewodów w temperaturze obliczeniowej t₁ = 20°C, t₂ = 70°C i t₃ = 80°C dla przepływu prądu przemiennego AC,
ocenę rezystancji przewodu w temperaturze t₁ = 20°C dla przepływu prądu stałego DC.

Wyniki badań zostały odniesione do parametrów elektrycznych nowego przewodu typu AFL 6 240 mm², spełniającego wymagania zawarte w normach krajowych PN 74/E-90083, PN-IEC 1089, PN EN 50182 oraz normie zakładowej – ZN-96/MP-13-K12 208.02 (norma producenta przewodów napowietrznych Tele-Fonika Kable).

Charakterystyka badanego przewodu

efektywnosc przesylu widok przewodu zdemontowanego oraz nowego rys2

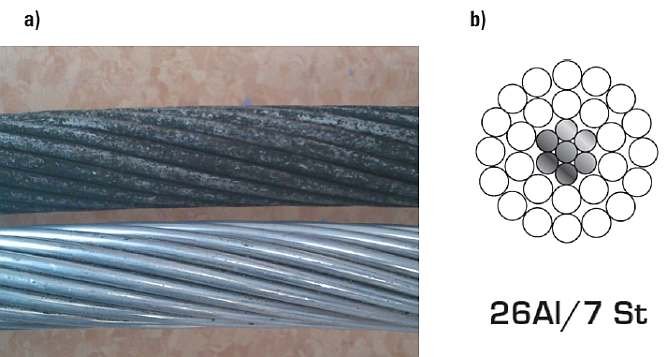

Rys. 2. Widok przewodu zdemontowanego oraz nowego – a), a także przekrój przewodu typu AFL-6 240 – b)

Badany przewód typu AFL-6 240 składał się z 26 drutów aluminiowych o przekroju jednostkowym S = 9,079 mm² oraz rdzenia wykonanego z 7 drutów stalowych ocynkowanych o przekroju jednostkowym S = 5,72 mm². Łączny przekrój obliczeniowy części aluminiowej przewodu wynosi S = 236,1 mm² natomiast rdzenia S = 40,08 mm².

Druty aluminiowe skręcone wokół rdzenia tworzą dwie warstwy zewnętrzne, przy czym są one w stosunku do siebie skręcone w przeciwnych kierunkach. Średnica zewnętrzna całego przewodu wynosi D = 21,7 mm. Widok przewodu nowego i zdemontowanego z linii oraz przekrój przewodu typu AFL 6240 mm², przedstawiono na rys. 2.

Zgodnie z kartami katalogowymi producentów przewodów typu AFL 6 240 nowy przewód charakteryzuje się następującymi parametrami elektrycznymi:

R = 0,1240 Ω/km – rezystancja przy prądzie stałym DC dla temperatury pracy t = 20°C – wartość zgodna z kartami katalogowymi firmy Tele-Fonika Kable oraz FPE Będzin,
R = 0,1198 Ω/km – rezystancja przy prądzie stałym DC dla temperatury pracy t= 25°C – wartość zgodna z danymi firmy PowerLine, dotyczy przewodu ACSR Hawk,
R = 0,143626 Ω/km – rezystancja przy prądzie stałym DC dla temperatury pracy t= 75°C – wartość zgodna z danymi firmy PowerLine, dotyczy przewodu ACSR Hawk.

Wyznaczenie rezystancji przewodu dla innej temperatury pracy możliwe jest przy wykorzystaniu zależności (1):

RT = R0 (1 + α · ΔT) (wzór 1)

gdzie:

R_T – rezystancja w temperaturze T, w [Ω],

R₀ – rezystancja w temperaturze odniesienia T₀, w [Ω],

α – temperaturowy współczynnik rezystancji α = 4,1 ÷ 4,0 • 10^–3, w [K^–1],

ΔT – zmiana temperatury równa T – T₀, w [K].

Wyniki przeprowadzonych badań i analiz

Badana rezystancji przewodów wykonane zostały metodą techniczną przy wykorzystaniu zestawu wielkoprądowego typu TW 25 + TRR 10. Badania przeprowadzono w warunkach laboratoryjnych, w pomieszczeniu zamkniętym. Przewód był nagrzewany, w celu osiągnięcia wymaganej temperatury poprzez przepływ prądu elektrycznego przemiennego o wartości I = 700 A.

Na podstawie przeprowadzonych badań uzyskano następujące wyniki:

1) rezystancje jednostkowe używanego przewodu linii napowietrznej:

R = 0,1948 Ω/km – pomiar dla przepływu prądu stałego DC o wartości I = 30 A, przy temperaturze przewodu t = 20°C,

R = 0,2099 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I 30 A, przy temperaturze przewodu t = 20°C,

R = 0,2434 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I = 30 A, przy temperaturze przewodu t = 70°C,

R = 0,2567 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I = 30 A, przy temperaturze przewodu t = 800C,

2) rezystancje jednostkowe nowego przewodu linii napowietrznej:

R = 0,1321 Ω/km – pomiar dla przepływu prądu stałego DC o wartości I = 30 A, przy temperaturze przewodu t = 20°C,

R = 0,1290 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I = 30 A, przy temperaturze przewodu t = 20°C,

R = 0,1541 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I = 30 A, przy temperaturze przewodu t = 70°C,

R = 0,1583 Ω/km – pomiar dla przepływu prądu przemiennego AC o wartości I = 30 A, przy temperaturze przewodu t = 80°C.

Analizując uzyskane wyniki zauważalna jest różnica pomiędzy wartościami rezystancji jednostkowej przewodu używanego a przewodu nowego. Różnica ta wynika ze zjawiska tworzenia się na powierzchni aluminium gęstej warstwy tlenku Al₂O₃, charakteryzującej się bardzo dobrymi właściwościami izolacyjnymi. Pojawienie się nalotu tlenkowego na przewodzie chroni go od wpływu niekorzystnych warunków środowiskowych, jednak powoduje zmniejszenie przekroju efektywnego przewodu, powodując znaczący wzrost rezystancji jednostkowej przewodu (o blisko 60% względem przewodu nowego).

Wzrost rezystancji przewodu przekłada się na zwiększone straty eksploatacyjne w trakcie przesyłu energii elektrycznej. W tab. 1. przedstawiono wyniki analizy strat w linii elektroenergetycznej 110 kV z zastosowanym przewodem używanym oraz nowym. Obliczenia wykonano dla rezystancji przewodu występującej przy temperaturze t = 20°C.

efektywnosc przesylu przykladowe roczne straty energii tab1

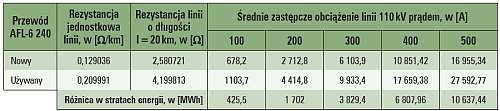

Tab. 1. Przykładowe roczne straty energii, w [MWh], w linii o długości l = 20 km wykonanej przewodem nowym oraz używanym, w zależności od średniorocznego obciążenia linii

Analiza wyników wykazuje znaczną różnicę w wartościach strat energii w linii napowietrznej na korzyść przewodów nowych. Zastosowanie podczas modernizacji nowych przewodów, zamiast ponownego montażu zdemontowanych, spowoduje ograniczenie strat energii o ponad 30% względem stanu przed modernizacją linii.

Wzrost rezystancji przewodu powoduje także zmianę obciążalności prądowej długotrwałej linii. Dla przewodu nowego oraz używanego (objętego badaniem) wyznaczono charakterystykę obciążalności długotrwałej w okresie letnim, dla następujących warunków atmosferycznych:

temperatura powietrza t_otocz = +40°C,
wiatr w kierunku prostopadłym do linii o prędkości V = 0,5 m/s,
natężenie promieniowania słonecznego 1000 W/m²,
wysokość nad poziomem morza 50 m.

Wyniki analizy przedstawiono na rys. 3., przy czym dla przewodu używanego dopuszczalna obciążalność długotrwała dla temperatury t = 80°C wynosi I = 417,7 A, natomiast dla przewodu nowego I = 535,9 A.

Ponadto należy pamiętać, że na wielkość strat w przewodzie ma wpływ stan jego powierzchni zewnętrznej. Wynika to z wartości współczynnika absorpcji ε oraz emisyjności ρ przewodu, wpływających na bilans energetyczny przewodu.

Szczególne znaczenie przy wyznaczaniu obciążalności przewodu używanego ma współczynnik absorpcji ε, powodujący, że w okresie letnim przy silnym nasłonecznieniu przewód eksploatowany w linii od kilkudziesięciu lat nagrzewa się znacznie szybciej niż przewód nowy. W przewodzie używanym znaczna część energii promieniowania słonecznego, ze względu na ciemną barwę przewodu będącą wynikiem osadzania się na nim zanieczyszczeń atmosferycznych, zostaje pochłonięta, natomiast w przewodzie nowym znaczna część „energii promieniowania słońca” zostaje odbita, nie powodując dodatkowego wzrostu jego temperatury. Dzięki temu przewód „zanieczyszczony” zewnętrznie przy tym samym obciążeniu ma wyższą temperaturę niż przewód „nowy”.

Wykresy temperatury przewodu AFL-6 240 w funkcji natężenia prądu dla okresu letniego przy różnych wartościach współczynnika absorpcji ε oraz emisyjności ρ przedstawiono na rys. 4.

Analiza przedstawionych wykresów wykazuje, że przewód charakteryzujący się współczynnikiem absorpcji ε = 0,8 oraz emisyjności ρ = 0,8 (przewód zanieczyszczony) jest cieplejszy od przewodu o takich samych parametrach elektrycznych, ale o współczynniku absorpcji ε = 0,2 oraz emisyjności ρ = 0,2 (przewód nowy) jest cieplejszy o ok. 8°K (przy obciążeniu wynoszącym ok. 20–30% obciążalności długotrwałej przewodu). Przy wartości temperaturowego współczynnika rezystancji α = 4,0 · 10^–3 [K^–1] oznacza to, że straty obciążeniowe są wyższe o ok. 3,2% w przewodzie zanieczyszczonym. Wydaje się, że wartość ta jest niewielka, jednak np. w przypadku linii objętej analizą, której wyniki przedstawiono w tab. 1., przy obciążeniu linii prądem I = 200 A, oszczędności w skali roku mogą wynieść ok. 50 MWh.

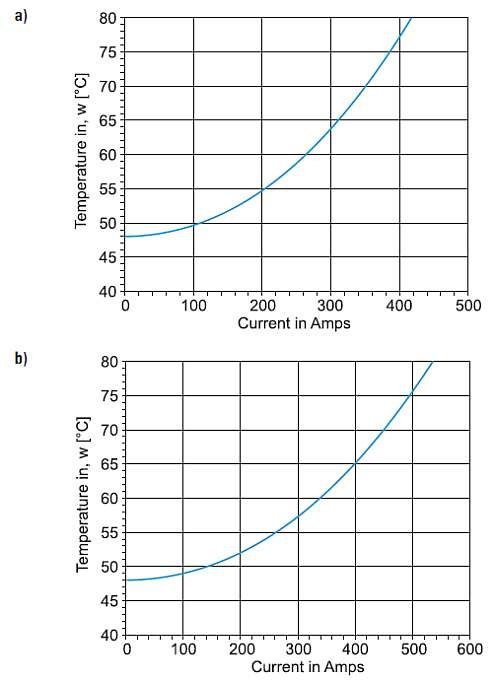

Rys. 3. Wykres temperatury przewodu AFL-6 240 w funkcji natężenia prądu dla okresu letniego: a) przewód „używany”, b) przewód nowy

Rys. 4. Wykres temperatury „używanego” przewodu AFL-6 240 w funkcji natężenia prądu dla okresu letniego: a) współczynnik absorpcji ε = 0,2 oraz emisyjności ρ = 0,2, b) współczynnik absorpcji ε = 0,8 oraz emisyjności ρ = 0,8

Podsumowanie

Wyniki badań i symulacji komputerowych wykazują, że stosowanie w modernizowanych liniach elektroenergetycznych dotychczasowych przewodów typu AFL-6 240, znacząco wpływa na parametry elektryczne linii, obniżając zdolności przesyłowe linii oraz powodując zwiększone straty energii w porównaniu do zmodernizowanej linii, w której wykorzystano przewody nowe.

Zdaniem autorów podczas modernizacji linii napowietrznej 110 kV nie należy wykorzystywać przewodów istniejących, o ile wykazują one znaczne zmiany w wyglądzie zewnętrznym, co świadczy o utlenieniu powierzchni żył przewodów oraz znacznym zanieczyszczeniu powierzchni przewodów. Ta sytuacja może w skrajnych przypadkach obniżyć obciążalność prądową długotrwałą przewodów w okresie letnim przy temperaturze dopuszczalnej t = 80°C do wartości ok. I = 417,7 A, gdy w tych samych warunkach przewód nowy ma obciążalność prądową długotrwałą I = 535,9 A.

Powyższe obniżenie parametrów elektrycznych linii może niwelować sens modernizacji linii elektroenergetycznej.

Literatura

Guide for selection of weather parameters for bare overhead conductor ratings. Technical Brochure No. 299, Working Group B2.12 CIGRE (ELECTRA No. 227, August 2006).
Thermal behaviour of ovehead conductors. Technical Brochure No. 207. Working group 22.12 CIGRE (ELECTRA No. 203, August 2002).
K. Żmuda, Elektroenergetyczne układy przesyłowe i rozdzielcze. Wybrane zagadnienia wraz z przykładami, Wydawnictwo Politechniki Śląskiej, Gliwice 2012.
W. A. Sokolik, Optymalizacja energetycznej efektywności przesyłu i dystrybucji energii elektrycznej za pomocą niskostratnych przewodów o małym zwisie, Zircon Poland Sp. z o.o., APE’11 2011.07.12.
Portal internetowy: http://www.powline.com. Dostęp z dnia 20.05.2015 r.
