Zastosowanie toru obejściowego do zasilania napędów łączników SN

The initiative of using supercapacitors in the MV supply system of disconnetors’ drives

dr inż. Stanisław Kiszło , mgr inż. Krzysztof Stasiewicz | elektro.info 7-8/2015 | 2015-08-19

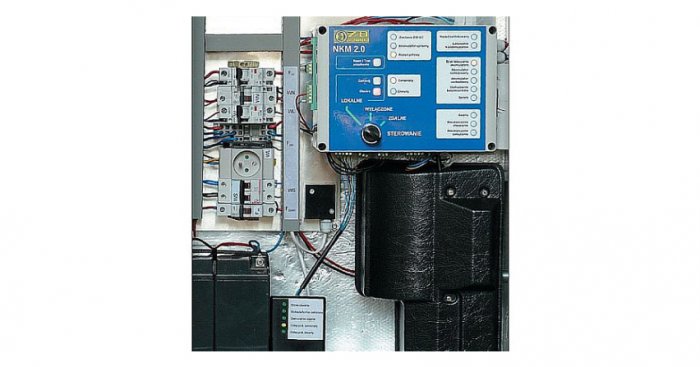

Napęd rozłącznika z zastosowaniem superkondensatorów i akumulatorów

S. Kiszło, K. Stasiewicz

Instytut Energetyki-Zakład Doświadczalny w Białymstoku wspólnie z firmą Maks s.c., rozpoczęli prace związane z analizą i oceną obecnego sposobu
zasilania napędów łączników SN [9]. Występujące problemy związane z eksploatacją akumulatorów, stosowanych w układach zasilania, powodują
wzrost zainteresowania tym zagadnieniem. Rozpoczęte przez autorów prace mają na celu poprawę istniejącego stanu poprzez opracowanie nowej
koncepcji zasilania łączników SN.

Zobacz także

dr inż. Karol Kuczyński Agregaty prądotwórcze jako źródła zasilania rezerwowego

Agregaty prądotwórcze jako źródła zasilania rezerwowego

Większość odbiorników energii elektrycznej to urządzenia, które wymagają ciągłego zasilania energią elektryczną o określonych parametrach. Każdy, nawet najmniejszy zapad, zanik lub zakłócenie powstałe w sieci elektroenergetycznej może spowodować straty związane z przestojami urządzeń, ich wadliwą pracą lub uszkodzeniem.

ETI Polam Sp. z o.o. Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia lub zwarcia samoczynnie odłączyć obwód. W praktyce wewnątrz niewielkiej obudowy musi jednak współdziałać kilka zjawisk fizycznych: przepływ prądu, wydzielanie ciepła, odkształcenie bimetalu, praca mechanizmu zapadkowego, ruch styków i proces gaszenia łuku. Ochrona przeciążeniowa nie jest...

SONEL S.A. Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora narzędzie to pozwala na precyzyjne wyznaczanie miejsc uszkodzeń i rewolucjonizuje współczesną diagnostykę kablową.

Stosowane obecnie w napędach akumulatory bezobsługowe nie są w pełni kontrolowane przez układy nadzoru i sterowania. Zazwyczaj miernikiem stanu akumulatora są pomiary napięcia na zaciskach akumulatora. Dane takie nie są wystarczające do poprawnego określenia stanu akumulatora.

Do pełnego zdiagnozowania akumulatora niezbędne jest określenie stanu jego aktualnej pojemności. Zabieg taki jest wykonywany niezwykle rzadko, dlatego część użytkowników, tj. oddziałów energetycznych spółek dystrybucyjnych, wykonuje rutynowy zabieg wymiany wszystkich akumulatorów na nowe, po trzech latach eksploatacji, niezależnie od stopnia ich zużycia.

Prace podjęte przez IE-ZD i firmę Maks s.c., mają na celu opracowanie sposobu przedłużenia żywotności akumulatorów, poprzez zastosowanie superkondensatorów w połączeniu równoległym z akumulatorami, które nie dopuszczałyby do zbyt głębokiego rozładowania i zapewniałyby zasób energii wystarczający do uruchomienia napędu i wykonania przełączenia, niezależnie od stanu akumulatora.

Charakterystyka akumulatorów

Dotychczas w układach zasilania napędów rozłączników SN stosowane są akumulatory elektrochemiczne, kwasowo-ołowiowe, bezobsługowe typu VRLA – Valve Regulated Lead Acid z zaworami regulacyjnymi. Akumulatory takie są wykonywane w dwóch technologiach: jako akumulatory tzw. żelowe i akumulatory AGM – Absorbed Glass Mat [2]. Charakteryzują się one:

zdolnością do gromadzenia bardzo dużych energii – 100 Wh/kg,
małą gęstością mocy – 100 W/kg,
żywotnością – 1000 cykli ładowania/rozładowania,
długim czasem ładowania
oraz zależnością: parametrów SEM, rezystancji wewnętrznej, trwałości od temperatury, sprawnością rzędu 70% [1].

W układach zasilania napędów łączników SN stosowane są głównie akumulatory typu Europower EP 17-12, Europower EC 17-12, Alarmtec BP18-12 [6, 8] i inne o podobnych parametrach. Na rys. 1. i rys. 2. przedstawiono charakterystyki żywotności akumulatorów w zależności od temperatury pracy i liczby cykli.

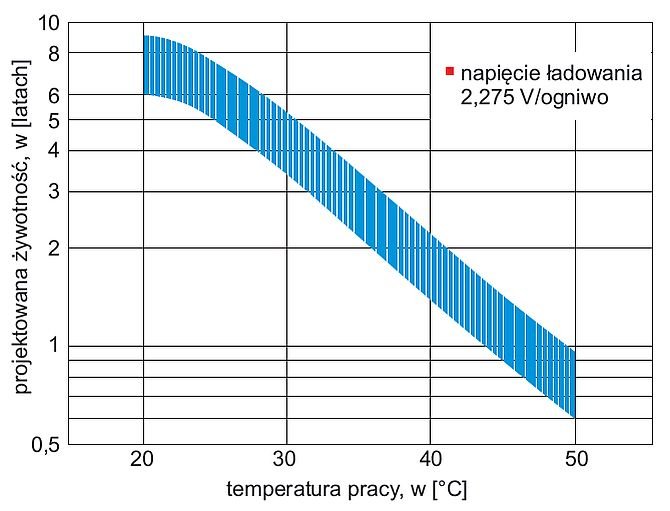

Rys. 1. Trwałość akumulatora pracy buforowej [8]

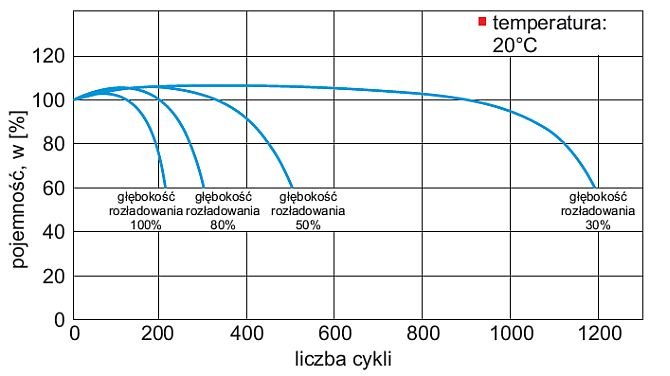

Rys. 2. Trwałość akumulatora pracy cyklicznej

Pojęcie żywotności projektowej dotyczy tylko i wyłącznie pracy akumulatora w charakterze buforowym, czyli jako rezerwowe źródło zasilania. W przypadku, gdy akumulator jest podstawowym źródłem zasilania, wówczas pracuje on cyklicznie. Charakteryzuje się często powtarzanymi cyklami rozładowania/ładowania, jak na przykład eksploatacja w napędach łączników średniego napięcia. Na rys. 3. i rys. 4. przedstawiono charakterystyki rozładowania akumulatora 12 V serii EP. Znamionowa temperatura pracy akumulatorów wynosi 25°C.

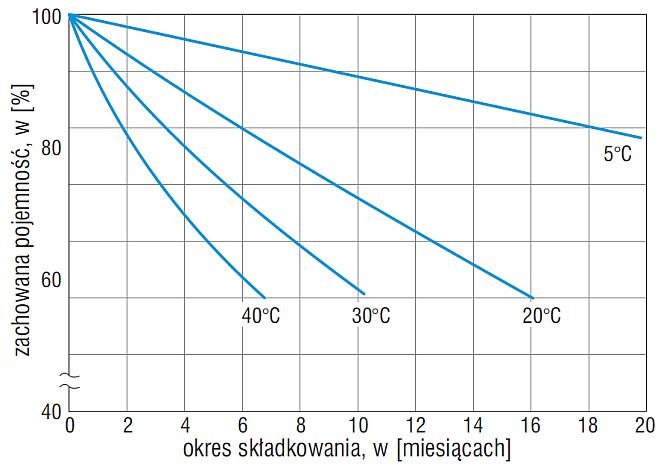

Rys. 3. Charakterystyka samorozładowania akumulatorów serii EP [8]

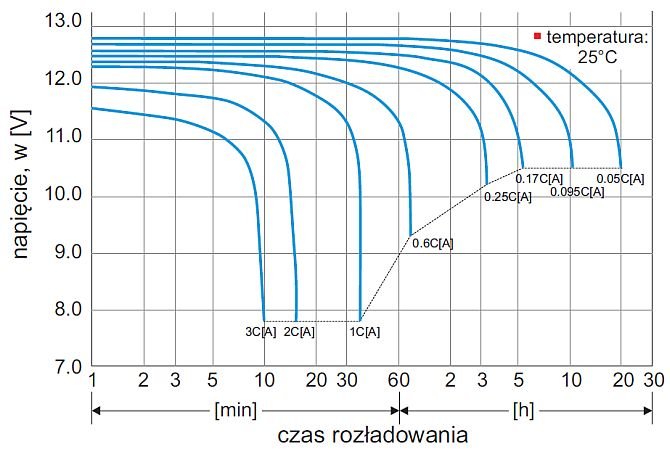

Rys. 4. Charakterystyka rozładowania akumulatora serii EP [8]

Praca akumulatorów w podwyższonych temperaturach powoduje bardzo znaczne skrócenie żywotności. Akumulator eksploatowany w temperaturze +33°C zachowa 50%, a w +41°C – zaledwie 25% projektowej żywotności. Eksploatacja w wysokiej temperaturze (powyżej +40°C) oprócz znacznego skrócenia żywotności akumulatorów może doprowadzić do ich uszkodzenia.

Akumulatory ołowiowo-kwasowe są wrażliwe na nadmierne rozładowania. Zbyt głębokie rozładowanie powoduje zmniejszenie pojemności i skrócenie żywotności. Głęboko rozładowane akumulatory ulegają zasiarczeniu, które objawia się częściową, nieodwracalną utratą dostępnej pojemności.

Końcowe napięcia rozładowania (rys. 4.) zależą od prądu, jakim jest rozładowywany, i określone są na charakterystyce rozładowania akumulatora. W sytuacji, kiedy następuje wielokrotne przekroczenie napięć rozładowania, akumulator zostaje zasiarczony, traci pojemność i żywotność.

Nie wolno również przekraczać maksymalnych prądów rozładowania. Pobór prądu większego od dopuszczalnego może skutkować nagłym wzrostem temperatury wewnątrz obudowy oraz uszkodzeniem połączeń wewnątrz akumulatora.

Dla uzyskania maksymalnej żywotności i niezawodności akumulatorów bezobsługowych, należy przeprowadzać okresowe kontrole ich stanu i parametrów pracy.

Przynajmniej 1 raz w roku należy sprawdzić [8]:

napięcie ładowania ogniwa, tj. 2,25 do 2,30 V/ogniwo,
napięcie ładowania akumulatora tj. 13,5÷13,8 V,
rezystancję wewnętrzną i dopuszczalny jej wzrost o 30% dla nowego akumulatora,
pojemność baterii za pomocą częściowego rozładowania prądem znamionowym,
temperaturę pracy.

Charakterystyka superkondensatorów

Superkondensator lub ultrakondensator jest specyficznym rodzajem kondensatora elektrochemicznego. Charakteryzuje się on niezwykle dużą pojemnością elektryczną w zestawach, przekraczającą wielokrotnie pojemność typowego kondensatora elektrolitycznego o porównywalnych rozmiarach, bardzo dużą gęstością mocy, przekraczającą 10000 W/kg, i dużą gęstością energii, rzędu 10 Wh/kg.

Wymienione cechy charakteryzujące superkondensatory pozwalają na bardzo krótkie czasy ładowania i rozładowania dużymi prądami, a więc poboru, magazynowania i przekazania dużych energii. Wykazują się one bardzo dużą trwałością w szerokim zakresie temperatur pracy [1].

W przeciwieństwie do akumulatorów, energia zgromadzona w ultrakondensatorach nie pochodzi z reakcji chemicznych, dlatego są one idealne do zastosowań wymagających impulsowego dostarczania dużych prądów. Stąd narzucające się rozwiązanie równoległego łączenia kondensatorów z akumulatorem w celu przedłużenia jego trwałości.

Ultrakondensatory są elementami niskonapięciowymi (typowo V_r = 2,5–2,7 V), stąd w większości aplikacji wymagają łączenia szeregowego. Dla uzyskania wypadkowego kondensatora o pojemności C_sys i odpowiednio wysokim napięciu należy podłączyć szeregowo n kondensatorów o pojemności C = C_sys · n. Uzyskany kondensator będzie miał napięcie V_r · n.

Równoważenie napięć na szeregowo połączonych kondensatorach tak, aby podczas ładowania żaden z kondensatorów składowych nie przekroczył dopuszczalnego napięcia lub podczas rozładowania bliskiego napięciu zerowego nie został przeładowany przez silniejszych sąsiadów.

Stosowane jest równoważenie pasywne (rezystory dołączone równolegle do każdego kondensatora), które obniża sprawność układu poprzez zwiększenie prądu upływu lub droższe równoważenie aktywne.

Należy pamiętać, aby ewentualnie uszkodzony kondensator zamieniać na nowy tego samego typu, najlepiej sztucznie postarzony do parametrów naprawianej gałęzi, co może być niewygodnym wymaganiem. Na rys. 5. i rys. 6. przedstawiono przykładowe charakterystyki przebiegu rozładowania kondensatora elektrochemicznego.

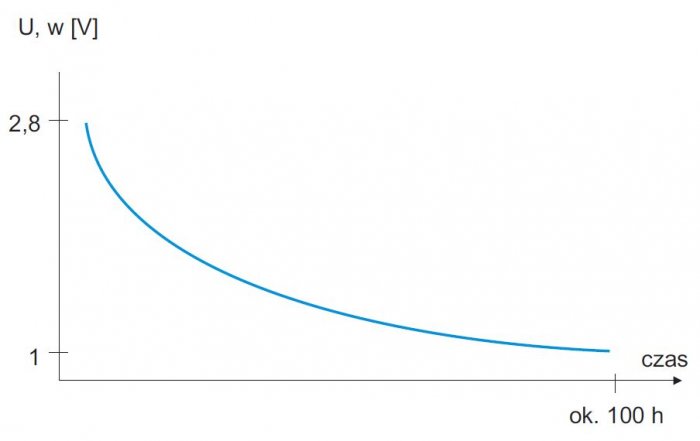

Rys. 5. Krzywa samorozładowania kondensatora elektrochemicznego [4]

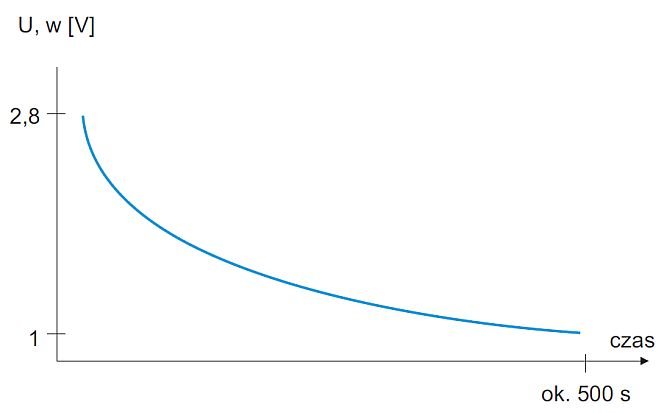

Rys. 6. Krzywa rozładowania za pomocą rezystora [4]

Na rys. 7. przedstawiono przebieg charakterystyk czasu życia kondensatora w funkcji temperatury i napięcia [Double-Layer Capicitors in Rectangular Metal Case with very High Capacitances In the Farad Range, WIMA, wima.com].

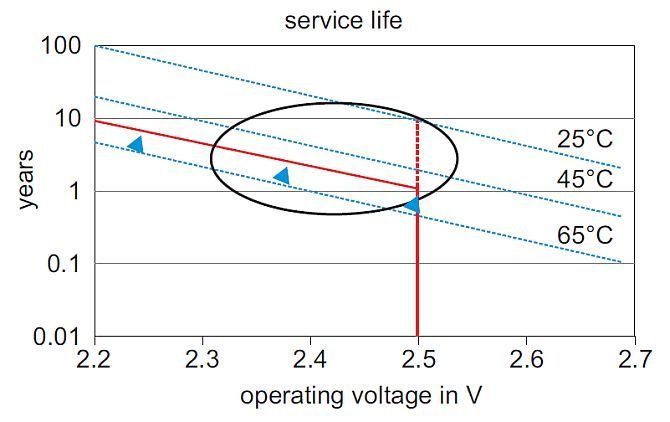

Rys. 7. Trwałość kondensatorów [7]

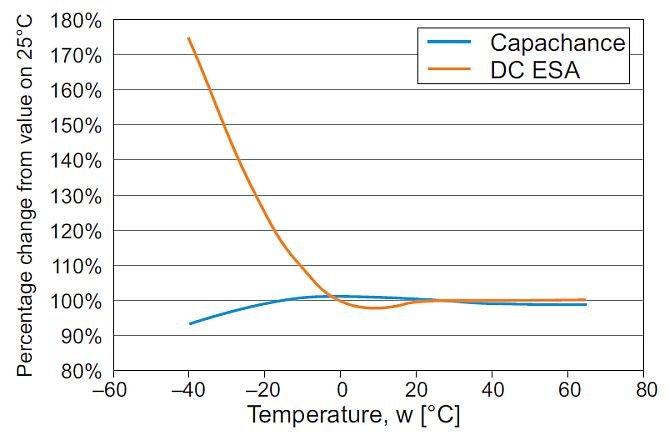

Rys. 8. Zależność rezystancji wewnętrznej i pojemności od temperatury [7]

Z przebiegu charakterystyk widać, że bardzo celowe jest obniżanie napięcia roboczego kondensatorów i unikanie zarówno pracy, jak i magazynowania w podwyższonych temperaturach. Stąd przy łączeniu szeregowym kondensatorów należy raczej przewymiarować napięciowo układ.

Kondensator w układzie rozłącznika średniego napięcia pracuje dorywczo, stąd można pominąć wzrost temperatury wywołany wydzielaniem mocy na rezystancji wewnętrznej kondensatorów. Ważniejsze jest zapewnienie temperatury otoczenia, zwłaszcza latem, na jak najniższym poziomie, np. przez zapewnienie odpowiedniej wentylacji. Również akumulator zyska na niższej temperaturze pracy.

Na rys. 8. pokazano zależność rezystancji wewnętrznej i pojemności superkondensatora w funkcji temperatury Maxwell [Datasheet, K2 series ultracapicitor, dokument 1015370.3 maxwell.com]. O ile rezystancja rośnie ze spadkiem temperatury, o tyle spadek pojemności zdecydowanie jest na korzyść superkondensatora.

Z porównania charakterystyk trwałości ładowania i rozładowania akumulatorów i superkondensatorów oraz parametrów technicznych można wysunąć następujące wnioski:

kondensatory elektrochemiczne zdolne są do szybszego ładowania i rozładowania, cechują się długą żywotnością, lecz nie są w stanie zmagazynować tak dużej energii elektrycznej jak akumulatory czy ogniwa paliwowe,
superkondensatory mogą zabezpieczać akumulatory przed szkodliwym wpływem obciążeń szczytowych,
porównanie cech kondensatorów elektrochemicznych i akumulatorów wykazuje, iż urządzenia te mogą wzajemnie się uzupełniać.

Model współpracy akumulatorów i superkondensatorów

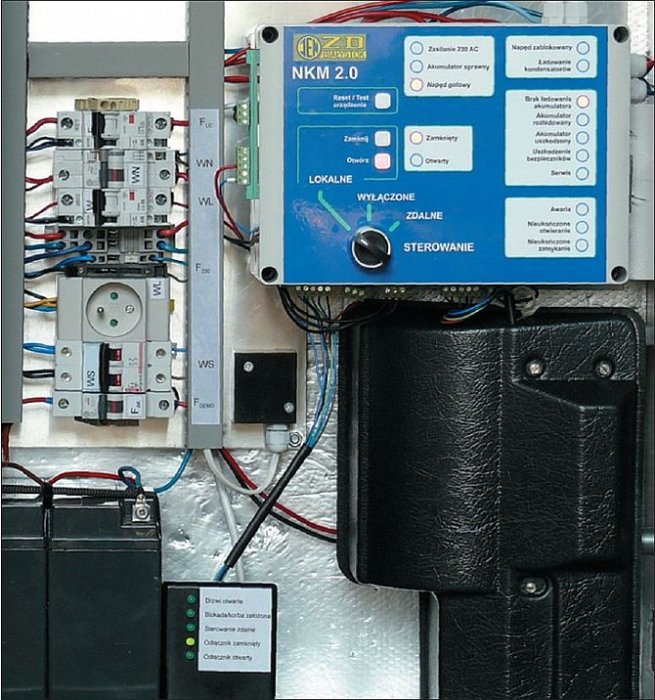

Fot. 1. Napęd rozłącznika z zastosowaniem superkondensatorów i akumulatorów

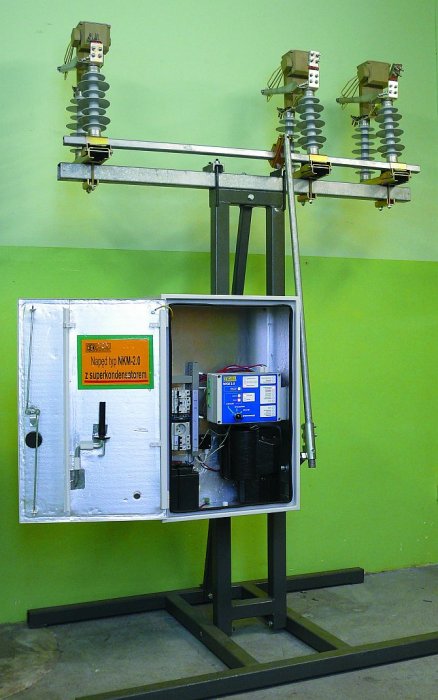

Fot. 2. Stanowisko prób napędu i rozłącznika

W proponowanym, prototypowym napędzie, pokazanym na fot. 1. zastosowano superkondensator firmy Samxon 22F/2.5V [7] o pojemności 8,5 F/35V, mający wspomagać akumulator typu EP 17-12, zasilający napęd typu NKM 1.2. Opracowano mikroprocesorowy sterownik kontrolujący ładowanie superkondensatora i jego podłączanie do akumulatora w celu uniknięcia przepływu zbyt dużych prądów wyrównawczych między obydwoma źródłami energii w przypadku zbyt dużej różnicy napięć. W trakcie pracy silnik 24 VDC, 350 W był zasilany z akumulatora i superkondensatora połączonych równolegle.

Zastosowanie superkondensatora pozwala ominąć problem zużytego akumulatora. Jak wykazały badania, ładunek zgromadzony na kondensatorze o pojemności 8,5 F jest w stanie co najmniej dwukrotnie przełączyć rozłącznik bez zauważalnej różnicy w jakości połączenia. Kolejne 2–4 przełączenia zachodzą już z coraz bardziej widocznym trudem spowodowanym rozładowaniem kondensatora. Zasadnym wydaje się zwiększenie pojemności kondensatora do np. 15 F.

Połączenie akumulatora z superkondensatorem zapewnia funkcjonalność napędu. Stan akumulatora i jego pojemność jest przy tym w zasadzie bez znaczenia. W skrajnym przypadku możliwe jest automatyczne odłączenie kompletnie zużytego akumulatora i ładowanie kondensatora wyłącznie z sieci 230 V AC:

Minusem jest wówczas krótki czas gotowości napędu przy awarii zasilania 230 V AC.
Plusem jest stabilność mocy źródła zasilania niezależnie od stanu akumulatora, wpływu temperatury na jego pojemność, impedancję wewnętrzną itp. oraz niekrytyczny termin wymiany akumulatora w razie wyeksploatowania.

W prototypowym napędzie (fot. 1.) moduł kondensatora jest umieszczony pod modułem sterownika w celu zapewnienia najkrótszych połączeń dla dużych prądów:

po lewej stronie znajdują się akumulator i szyna bezpieczników sprzężonych ze stykami pomocniczymi do celów diagnostycznych;
Po prawej stronie, pod pokrywą, znajdują się przekładnia mechaniczna i silnik napędu 24 VDC [5].

Na rys. 9. przedstawiono schemat blokowy zasilania napędu.

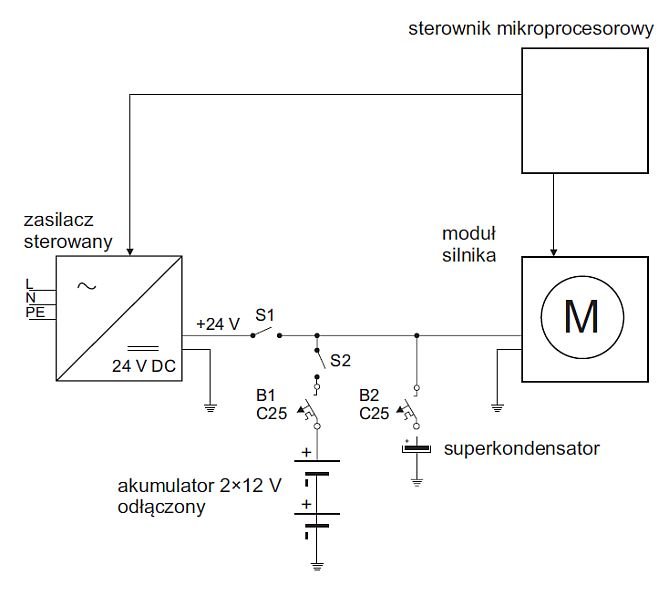

Rys. 9. Schemat blokowy układu zasilania napędu rozłącznika SN

Przedmiotem dodatkowych prób był prototypowy napęd rozłącznika SN i rozłącznik przedstawiony na fot. 2., w którym silnik był zasilany wyłącznie energią zmagazynowaną w superkondensatorze o pojemności 8,5F.

W opisywanym napędzie odłączono akumulator, pozostawiając akumulator ładowany z sieci 230 V AC. Napęd był zainstalowany na słupie poligonowym jesienią i zimą ubiegłego roku i zaprogramowany tak, aby wykonywać cykle zamknięcia i otwarcia co 5 minut.

Celem badania było sprawdzenie, czy w trakcie prób dojdzie do degradacji parametrów superkondensatora, która będzie miała zauważalny wpływ na pracę napędu.

Napęd pracował poprawnie przez kilka miesięcy. W czasie prób mierzone były czasy zamykania i otwierania rozłącznika w trzech różnych kombinacjach zasilania napędu. W tab. przedstawiono wyniki pomiarów tych czasów.

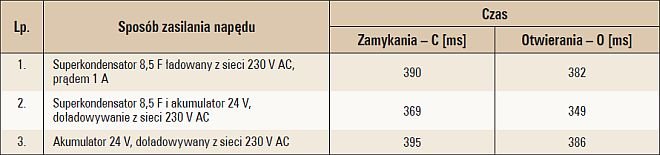

Tab. Zestawienie sposobów zasilania i czasów C-O

W chwili obecnej, po wykonaniu ponad 20 000 przełączeń, nastąpiło zmniejszenie z czterech do trzech liczby przełączeń, po których napięcie zasilające, którego źródłem jest superkondesator, staje się niewystarczające do wykonania następnego przełączenia. Przy następnych próbach układu zasilania, mierzone będą parametry superkondesatorów, takie jak pojemność i rezystancja wewnętrzna w celu ustalenia rzeczywistego tempa degradacji.

Z uwagi na konieczność odpowiedniej kontroli stanu i obsługi układu zasilania napędu rozłącznika SN, tj. akumulatora i superkondensatora, wynika zasadność opracowania kompleksowego rozwiązania zawierającego napęd elektromechaniczny, akumulator bezobsługowy, superkondensator i niestandardowy zasilacz ze sterownikiem oraz przeprowadzanie pomiarów i badań. Zestaw taki, przeznaczony do współpracy z dowolnym modułem radiowym lub teleinformatycznym, zapewni prawidłową pracę układów zasilania napędów rozłączników SN.

Proponowane przez autorów pomostowanie zasilania napędów łączników SN, poprzez zastosowanie superkondensatorów, umożliwi dostarczenie energii i uruchomienie rozłączników w sytuacjach braku zasilania ze strony akumulatorów.

Artykuł prezentowany został w formie referatu na konferencji Kabel 2015

Literatura

K. Bednarek, Akumulatory czy superkondensatory – zasobniki energii w UPS-ach, „elektro.info” nr 1-2/2012.
A. Czerwiński, Akumulatory baterie ogniwa, Wydawnictwo Komunikacji i Łączności, Warszawa 2012.
A. Lisowska-Oleksiak, A. Nowak, M. Wilamowska, Superkondensatory jako materiały do magazynowania energii, „Acta Energetica” nr 1/2010.
P. Jakóbczyk, Samorozładowanie kondensatorów podwójnej warstwy elektrycznej, Rozprawa doktorska, Politechnika Poznańska 2013.
Dokumentacja techniczno-ruchowa. Napęd silnikowy typu NKM 1.2 Instytut Energetyki – Zakład Doświadczalny w Białymstoku 2010.
http://www.aval.com.pl/aval.b2-8207.html.
http://www.tme.eu/pl/linecard/p/276,samxon.html.
Europower akumulacja jakości, „Akumulatory i ogniwa bezobsługowe” nr 15/2014.
S. Kiszło, K. Stasiewicz, Akumulatory i superkondensatory w układzie zasilania napędów łączników średniego napięcia, „Urządzenia dla energetyki” nr 7/2014.
