Wyłączniki mocy jako zabezpieczenie obwodów nn

dr inż. Karol Kuczyński | elektro.info 3/2011 | 2011-03-11

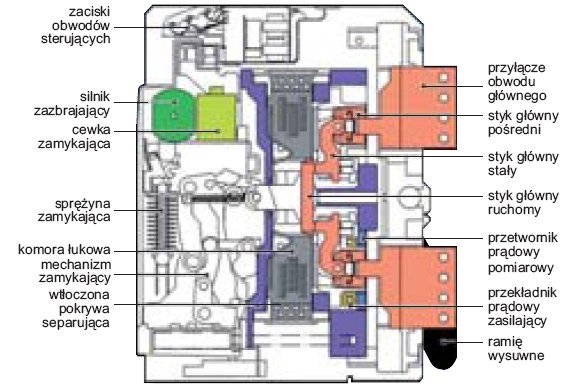

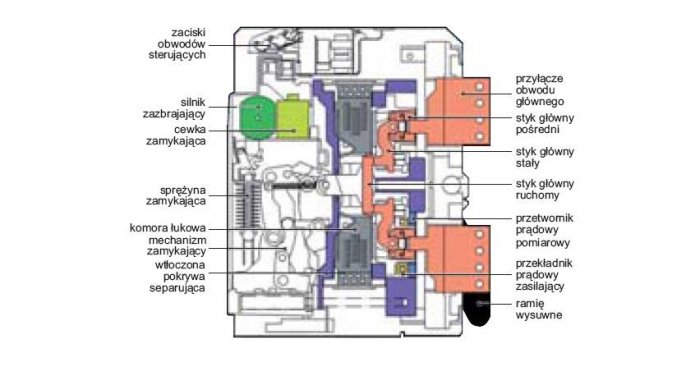

Przykładowa budowa wyłącznika mocy

Wyłącznik mocy jest aparatem elektrycznym umożliwiającym dokonanie przerwy izolacyjnej w obwodzie elektrycznym lub przerwanie obwodu w przypadku przeciążenia lub zwarcia.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

mł. bryg. mgr inż. Piotr Musielak Odporność zwarciowa urządzeń przeciwpożarowych i jej wpływ na zapewnienie bezpieczeństwa ekip ratowniczych oraz użytkowników budynku

Odporność zwarciowa urządzeń przeciwpożarowych i jej wpływ na zapewnienie bezpieczeństwa ekip ratowniczych oraz użytkowników budynku

W artykule zostały omówione zagadnienia dotyczące zapewnienia odporności zwarciowej wybranych urządzeń przeciwpożarowych i jej wpływu na bezpieczeństwo ekip ratowniczych podczas prowadzonych działań ratowniczych w obiektach budowlanych oraz na zapewnienie bezpiecznej ewakuacji użytkowników przebywających w budynku.

Przetężenia są wykrywane przez trzy różne elementy wyłącznika: wyzwalacz termiczny reagujący na przeciążenia, wyzwalacz elektromagnetyczny – reagujący na zwarcia oraz wyzwalacz elektroniczny – wykrywający oba te zjawiska jednocześnie. Wyzwalacze termiczne i elektromagnetyczne, zwykle łączone w wyłącznikach termicznomagnetycznych, mają ograniczone możliwości zmiany nastaw parametrów w stosunku do wyzwalaczy elektronicznych.

Układy zabezpieczające

W przypadku wyzwalacza termicznego podstawowym elementem jest bimetal, którego ogrzanie powyżej standardowych wartości działania powoduje odkształcenie, co z kolei uwalnia blokadę styków. Czas reakcji bimetalu jest odwrotnie proporcjonalny do natężenia prądu. Z powodu inercji termicznej bimetal reaguje szybciej, gdy drugie przeciążenie następuje szybko po pierwszym – wówczas zabezpieczenie kabli pracujących w wyższej temperaturze jest lepsze. W większości dostępnych rozwiązań istnieje możliwość regulacji prądu przeciążenia Ir w granicach od 0,4 do 1 wartości prądu znamionowego In [2].

Wyzwalacz magnetyczny jest zbudowany z elektromagnesu, którego działanie uwalnia blokadę styków, co powoduje wyłączenie w przypadku wystąpienia silnego przetężenia. Czas zadziałania jest bardzo krótki, w granicach 1/10 sekundy. Wyłączniki mocy mają najczęściej nastawialne wartości prądów zwarciowych od 0,6 do 10-krotnej wartości prądów przeciążeniowych, która umożliwia dopasowanie wartości wyzwolenia do warunków zabezpieczenia instalacji (wartości prądów zwarciowych oraz kwestie porażenia przy dotyku pośrednim). Ponadto nastawa ta połączona z funkcją ustawienia czasu utrzymania zwarcia umożliwia uzyskanie selektywności między aparatami.

Wyzwalacz elektroniczny wyposażony jest w przekładniki prądowe umieszczone w każdym biegunie, które stale mierzą wartości prądów przez nie płynących. Wartości mierzone przetwarzane są przez moduł elektroniczny, który steruje wyzwoleniem wyłącznika, gdy zostaną przekroczone nastawione wartości. Charakterystyka wyzwalacza składa się z trzech stref działania. Strefa zadziałania bezzwłocznego gwarantuje zabezpieczenie przed dużymi prądami zwarciowymi. Jest nastawiana fabrycznie przez producenta na pewną stałą wartość, najczęściej od 5 do 20 kA lub można ją nastawiać samodzielnie na aparacie [2]. Strefa działania krótkozwłocznego gwarantuje natomiast zabezpieczenie przed prądami zwarciowymi o mniejszym natężeniu, które powstają zwykle na końcach linii.

W większości przypadków istnieje możliwość regulacji progu wyzwolenia tego prądu. Czas zwłoki przy wyłączeniu wynosi nawet do jednej sekundy, co umożliwia uzyskanie selektywności z innymi aparatami, znajdującymi się w instalacji. Strefa działania zwłocznego jest natomiast porównywana do charakterystyki wyzwalacza termicznego. Umożliwia ona zabezpieczenie przewodów przed przeciążeniami. Wyzwalacze elektroniczne stosowane w wyłącznikach mocy umożliwiają realizację selektywności poprzez logiczne połączenie między aparatami. Metoda ta stosowana jest między dwoma wyłącznikami, które komunikują się ze sobą za pomocą dedykowanego połączenia przewodowego. Gdy wyłącznik znajdujący się w instalacji wykryje prąd zwarciowy, wysyła sygnał do urządzenia nadrzędnego, które ma około 50 ms opóźnienia wyłączenia [2].

Interesujące rozwiązania

Ciekawostką jest budowa styków głównych z systemem „podwójnego przerwania”, który zapewnia niezwykle szybkie wyłączenie prądów zwarciowych, co zasadniczo obniża zużycie styków głównych. Symetryczna konstrukcja wewnętrzna systemu „podwójnego przerwania” oznacza, że styk ruchomy jest odseparowany od napięcia zasilania niezależnie od kierunku podłączenia zasilania do wyłącznika mocy [3]. Biegun neutralny w wyłącznikach mocy często jest zamykany z wyprzedzeniem lub otwierany z opóźnieniem względem biegunów fazowych. W ten sposób eliminuje się ryzyko pojawienia się dużej różnicy potencjałów w przewodzie neutralnym, która mogłaby spowodować uszkodzenie urządzeń elektronicznych.

Podsumowanie

Artykuł nie wyczerpuje zagadnienia. Jest wstępem do kolejnych publikacji dotyczących wyłączników niskiego napięcia. Ma on na celu przybliżenie czytelnikom możliwych rozwiązań wyłączników mocy, które są prezentowane w zestawieniu na kolejnych stronach miesięcznika.

Literatura

Materiały firmy ABB.
Materiały firmy Legrand.
Materiały firmy EFEN.
