Przyczepy kempingowe i pojazdy z przestrzenią mieszkalną

wymagania w zakresie instalacji elektrycznych niskiego napięcia

inż. Honorata Sierocka , dr inż. Marcin Andrzej Sulkowski | elektro.info 11/2020 | 2020-12-11

Przyczepy kempingowe i pojazdy z przestrzenią mieszkalną.Fot. Unsplash

W Polsce powstaje coraz więcej firm zajmujących się produkcją przyczep kampingowych. Polacy także coraz chętniej korzystają z mobilnych form wypoczynku, przez co rośnie popyt na przyczepy kempingowe, kampery i domy mobilne. Natomiast nasze przywiązanie do korzystania z urządzeń elektrycznych powoduje, że konieczne jest dostarczenie energii elektrycznej do takich obiektów oraz wykonanie w nich instalacji elektrycznej. W celu uniezależnienia się od sieci elektroenergetycznej, instalacje takie muszą współpracować z OZE (najczęściej z generatorem PV) oraz magazynami energii wykorzystującymi akumulatory. Szczegółowe wytyczne dotyczące dostarczania energii elektrycznej do takich jednostek zostały opisane w normie PN-HD 60364-7-721 Instalacje elektryczne niskiego napięcia. Część 7-721: Wymagania dotyczące specjalnych instalacji i lokalizacji. Instalacje elektryczne w przyczepach kempingowych i pojazdach z przestrzenią mieszkalną.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Streszczenie

W artykule zostały opisane wymagania stawiane instalacjom elektrycznym w przyczepach kempingowych, domach mobilnych i kamperach. Wymagania te zostały zawarte w normie PN-HD 60364-7-721 Instalacje elektryczne niskiego napięcia. Część 7-721: Wymagania dotyczące specjalnych instalacji i lokalizacji. Instalacje elektryczne w przyczepach kempingowych i pojazdach z przestrzenią mieszkalną. Zawarte w artykule informacje mówią o sposobach zasilania takich pojazdów oraz prowadzeniu w nich tras kablowych. Podkreślona została również konieczność stosowania sprzętu, który potrafi zapewnić odpowiednią ochronę przed wpływem szkodliwych czynników środowiskowych, a także zapewnić bezpieczeństwo eksploatacji instalacji.

Abstract

Caravans and motor caravans – requirements for low-voltage electrical installations
The article describes the requirements for electrical installations in caravans, mobile homes and motorhomes. These requirements are included in the standard PN-HD 60364-7-721 Low voltage electrical installations. Part 7-721: Requirements for special installations and locations. Electrical installations in caravans and motor caravans. The information contained in the article talks about the ways of powering such vehicles and cable routes in them. The need to use equipment that can provide adequate protection against the influence of other factors, as well as how to provide adequate protection against electric shock was also emphasized.

Norma ta opisuje wymagania w zakresie instalacji elektrycznych w pojazdach rekreacyjnych, przyczepach kempingowych, kamperach, domach mobilnych, przewoźnych domach wakacyjnych i domach przenośnych. Wymagania zawarte w powyższej normie nie dotyczą instalacji elektrycznych w przyczepach stacjonarnych, przewoźnych domach mieszkalnych i zespołach przewoźnych. Wymagania te również nie dotyczą obwodów elektrycznych i wyposażenia w zastosowaniu motoryzacyjnym, a jedynie obwodów elektrycznych wyposażenia przyczepy kempingowej wykorzystywanej do celów mieszkalnych.

Wymagania techniczne dotyczące oprzewodowania oraz osprzętu

Zgodnie z normą PN-HD 60364-7-721 znamionowa wartość napięcia zasilającego AC nie powinna przekraczać 230 V w obwodach jednofazowych oraz 400 V w obwodach trójfazowych, a napięcie znamionowe DC nie powinno przekraczać 48 V. Należy pamiętać, że każda z tych niezależnych instalacji elektrycznych (AC oraz DC) powinna być zasilana przez oddzielne urządzenie zasilające i powinna być rozdzielona, tak aby nie doszło do połączenia systemów zasilania o różnych napięciach.

Projektując instalację elektryczną w kamperach należy również pamiętać o wpływach zewnętrznych. Instalacja może być narażona na wibracje lub naprężenia mechaniczne. Dlatego też należy zwrócić szczególną uwagę na elementy najbardziej narażone na uszkodzenia.

Ważnym elementem instalacji elektrycznej jest oprzewodowanie. Powinno ono wykorzystywać co najmniej jeden z poniższych przewodów*):

izolowane przewody jednożyłowe z elastycznymi żyłami klasy 5, w rurze instalacyjnej, systemie rur instalacyjnych lub systemie listew instalacyjnych;
izolowane przewody jednożyłowe z żyłami wielodrutowanymi klasy 2 (minimum 7 żył), w rurze instalacyjnej, systemie rur instalacyjnych, listwie instalacyjnej lub systemie listew instalacyjnych;
przewody elastyczne w powłoce.

Wszystkie zastosowane przewody powinny spełniać, jako minimum, wymagania normy PN-EN 60332-1-2. Systemy rur instalacyjnych powinny być zgodne z odpowiednią częścią normy PN-EN 61386, a listwy instalacyjne, systemy listew otwieranych i systemy listew zamykanych powinny być zgodne z odpowiednią częścią normy EN 50085.

Oprzewodowanie należy w całości zabezpieczyć przed uszkodzeniami mechanicznymi. Można to zrobić przez odpowiednią lokalizację przewodów lub przez wzmocnioną ochronę mechaniczną. Oprzewodowanie przechodzące przez elementy konstrukcji metalowej należy zabezpieczyć przez odpowiednie tuleje lub przepusty, bezpiecznie umocowane we właściwym miejscu. Należy również podjąć środki ostrożności, aby uniknąć uszkodzeń mechanicznych spowodowanych przez części o ostrych krawędziach lub ich właściwościach ściernych. Ze względu na możliwe inne naprężenia mechaniczne wszystkie kable, o ile nie są umieszczone w rurze instalacyjnej sztywnej, listwie instalacyjnej lub rurze instalacyjnej giętkiej, powinny być podparte w odstępach nieprzekraczających 0,4 m dla tras pionowych i 0,25 m dla tras poziomych.

Zgodnie z zaleceniami normy PN-HD 60364-7-721 przekrój każdej żyły oprzewodowania nie powinien być mniejszy niż 1,5 mm2 dla żył miedzianych lub inny równoważny dla innych materiałów. Połączenia przewodów należy dokonywać wyłącznie w puszkach łączeniowych urządzeń elektrycznych.

Przewody ochronne obwodów powinny być wbudowane w przewód wielożyłowy. W przypadku przewodów ochronnych wyrównawczych należy szczególną uwagę zwrócić na zakończenia przyłączone do przewodzących elementów konstrukcyjnych przyczepy. Zakończenia takie powinny być zabezpieczone przed korozją (w tym elektrochemiczną) oraz niezmierzonym odkręceniem.

Projektując instalację elektryczną należy również wziąć pod uwagę jej możliwy wpływ na inne instalacje. Urządzenia elektryczne, w tym oprzewodowanie, nie powinny być zainstalowane w przedziale przeznaczonym na butle gazowe. Wyjątkiem od tego są urządzenia bardzo niskiego napięcia ELV, służące do kontroli zasilania gazem oraz przewody biegnące przez komorę gazową, pod warunkiem, że są bez żadnych połączeń w komorze oraz są odpowiednio zabezpieczone przed uszkodzeniem mechanicznym. Zabezpieczyć je można poprzez zainstalowanie ich w ciągłych rurach instalacyjnych lub listwach instalacyjnych na wysokości nie mniejszej niż 500 mm powyżej podstawy butli gazowych. Tam, gdzie przewody zainstalowano w miejscu, w którym jest prawdopodobne, że ulegną uszkodzeniu mechanicznemu, taka rura instalacyjna lub listwa instalacyjna powinny być w stanie wytrzymywać uderzenie równoważne AG3.

W celu zapewnienia bezpieczeństwa eksploatacji każda niezależna instalacja w przyczepie kempingowej powinna posiadać własny główny łącznik izolacyjny. Powinien on odłączać wszystkie żyły czynne przewodu zasilającego i być umieszczony w łatwo dostępnym miejscu. Jeśli instalacja elektryczna składa się tylko z jednego obwodu końcowego, dopuszcza się zastosowanie do tej funkcji wyłącznika instalacyjnego nadprądowego, z uwagi na to, że posiada on funkcję odłączania izolacyjnego. W pobliżu głównego łącznika izolacyjnego wewnątrz przyczepy powinna być umieszczona na stałe informacja. Tekst takiej informacji został przedstawiony w Załączniku będącym integralną częścią normy PN-HD 60364-7-721.

Każde gniazdo wtyczkowe zasilające AC w przyczepie kempingowej powinno być gniazdem odbiorczym zgodnym z normą IEC 60309-2. Gniazdo wtyczkowe zasilające przyczepę powinno być zainstalowane nie wyżej niż 1,8 m nad poziomem gruntu i być w łatwo dostępnym miejscu. Minimalny stopień ochrony takiego gniazda to IP44. Stopień ten powinien być zachowany niezależnie, czy wtyczka kabla zasilającego jest włożona, czy też nie. Ponadto gniazdo nie powinno znacznie wystawać poza obrys przyczepy kempingowej. Wszystkie gniazda wtyczkowe niskiego napięcia, poza gniazdem wtyczkowym przeznaczonym dla golarki, powinny mieć styk ochronny. Wszystkie gniazda wtyczkowe zasilane bardzo niskim napięciem muszą zostać oznaczone przez opisanie wartości napięcia występującego na jego zaciskach. Tam, gdzie akcesoria znajdują się w miejscu, w którym są narażone na działanie wilgoci, powinny być tak skonstruowane lub obudowane, aby zapewniały stopień ochrony nie mniejszy niż IP4. Wszystkie oprawy oświetleniowe w przyczepie kempingowej powinny być przymocowane bezpośrednio do konstrukcji lub okładziny przyczepy kempingowej. Tam, gdzie oprawa jest zamontowana na zwieszakach, należy przewidzieć środki ochrony zabezpieczające oprawę przed uszkodzeniem podczas przemieszczania się przyczepy. Elementy służące do mocowania opraw oświetleniowych na zwieszakach powinny być odpowiednie do zawieszonej masy i sił związanych z ruchem pojazdu.

Gniazdo zasilające zainstalowane zgodnie z wymaganiami pkt 721.55.2.101 normy PN-HD 60364-7-721 powinno być zgodne z wymaganiami normy IEC 60309-2, a środki podłączania przyczepy kempingowej powinny obejmować:

a) wtyczkę wykonaną zgodnie z wymaganiami normy IEC 60309-2; i

b) elastyczny sznur lub kabel:

o ciągłej długości 25 m (± 2 m),
o zharmonizowanym oznaczeniu kodu IEC 60245 (kod 57) lub równoważnym,
zawierające przewód ochronny z identyfikacją za pomocą koloru zgodnie z odpowiednią normą IEC i
o przekroju zgodnie z tabelą 1. oraz

c) złącze zgodne z wymaganiami normy IEC 60309-2.

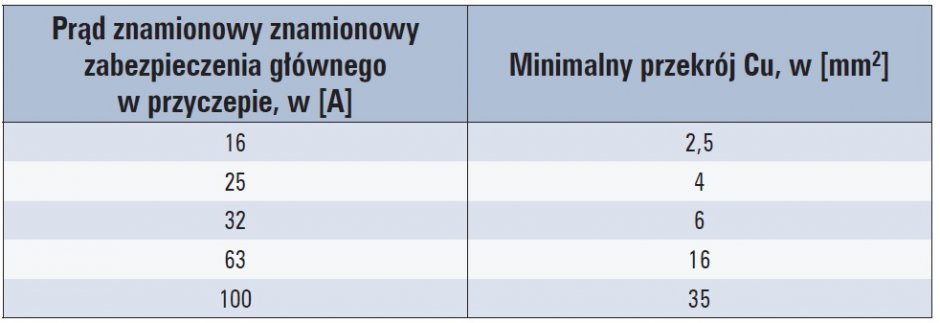

Tab. 1. Wybrane przekroje przewodów Cu i ich korelacje z wartością prądu znamionowego zabezpieczenia

Nie wymaga się, aby kable służące do podłączania przyczepy kempingowej do zewnętrznych źródeł zasilania były dostarczane wraz z przyczepą kempingową. Dlatego też ważne jest, aby informacja taka znajdowała się w dokumentacji przyczepy. Szczególne istotne jest to w przypadku przyczep znajdujących się w sprzedaży na rynku wtórnym, gdyż z reguły nie są one wyposażone w kable zasilające. Wskazane jest również poinformowanie użytkowników, że w przypadku stosowania dłuższych kabli lub sznurów niż 25 m należy przekrój żył wyznaczyć indywidualnie, uwzględniając dopuszczalny spadek napięcia.

Ponadto, aby przyczepa kempingowa była bezpieczna do użytkowania dla wszystkich użytkowników, powinna ona być zaopatrzona w instrukcję obsługi. W instrukcji powinno zawrzeć się:

opis instalacji,
opis funkcji RCD i zastosowanie przycisku test,
opis funkcji głównego łącznika izolacyjnego (łączników izolacyjnych),
dodatkowe instrukcje niezbędne do konserwacji przez użytkownika.

Ochrona przeciwporażeniowa

Oprócz kwestii technicznych związanych z budową instalacji elektrycznej w przyczepach kempingowych, które warunkują odpowiedni poziom bezpieczeństwa eksploatacji, bardzo istotne są kwestie zastosowanych środków ochrony przeciwporażeniowej.

W instalacji elektrycznej przyczep kempingowych przepisy mocno ograniczyły zakres stosowanych środków ochrony przeciwporażeniowej. Obostrzenia te wynikają ze specyficznych warunków środowiskowych, ograniczonych przestrzeni, a także kwalifikacji osób użytkujących owe instalacje. Nie bez znaczenia są też kwestie źródeł zasilania instalacji elektrycznych, które nie powinny wpływać na skuteczność środków ochrony stosowanych w instalacji elektrycznej.

W zakresie środków ochrony podstawowej w przyczepach kempingowych oraz kamperach nie można stosować przeszkód, oraz umieszczania poza zasięgiem, ponieważ byłoby to trudne do wykonania na małej powierzchni, jaką oferują przyczepy lub kampery. Preferowanym środkiem ochrony przeciwporażeniowej jest stosowanie izolacji roboczej oraz obudów, gdyż środki te dostarczone są przez producenta przyczepy lub osprzętu.

W przypadku środków ochrony przy uszkodzeniu norma zaleca stosowanie samoczynnego wyłączenia zasilania w układzie TN, w którym jako urządzenie ochronne zapewniające skuteczne zadziałanie środka ochrony powinny być zastosowane wysokoczułe wyłączniki różnicowoprądowe (RCD). Urządzenie RCD jednocześnie w tym przypadku pełni funkcję środka ochrony uzupełniającej. Należy tutaj zwrócić uwagę na kwestie doboru wyłączników różnicowoprądowych. Ze względu na ograniczone „zasoby energetyczne” wewnętrznych źródeł zasilania w przyczepach stosuje się urządzenia odbiorcze o wysokiej efektywności energetycznej, co powoduje, że w obwodach odbiorczych będziemy spotykali prądy odkształcone. Dlatego też wyłączniki RCD powinny być typu A lub B. Warto też zwrócić uwagę, aby wyłączniki były dostosowane do pracy w niskich temperaturach, gdyż nie zawsze eksploatacja instalacji elektrycznych w przyczepach będzie odbywała się przy temperaturach „pokojowych”.

W przyczepach kempingowych dopuszczalne jest stosowanie, jako środka ochrony przy uszkodzeniu, separacji elektrycznej, jednak ten środek ochrony można zastosować wyłącznie dla gniazda wtyczkowego służącego do podłączenia maszynki do golenia. Takie ograniczenie, z punktu widzenia doświadczeń eksploatacyjnych, jest niemożliwe do spełnienia, gdyż trudno będzie wyegzekwować od użytkowników przyczep kempingowych wykorzystania np. gniazda w łazience do zasilania tylko golarki.

W przyczepie należy również stosować ochronne połączenia wyrównawcze, które powinny objąć metalowe części ramy lub połączone z nimi części konstrukcyjne i połączyć je z głównym zaciskiem uziemiającym przyczepy za pomocą głównych przewodów ochronnych. Wszystkie powyższe wymagania mają zastosowanie również w instalacjach DC o bardzo niskim napięciu, przy czym wtedy zastosowany wysokoczuły wyłącznik różnicowoprądowy powinien być typu B.

Akumulator pomocniczy

W przyczepach kempingowych oraz kamperach bardzo często do zasilania obwodów mieszkalnych w przypadku braku możliwości zasilania z sieci zewnętrznej stosuje się akumulatory pomocnicze. Zaleca się, aby akumulator pomocniczy umieścić w osobnym przedziale z łatwym dostępem w celu konserwacji lub wyjmowania. Zaleca się zamocowanie akumulatora tak, aby uniemożliwić jego przemieszczanie się, na przykład gdy przyczepa kempingowa jest w ruchu.

Jeżeli stosowany jest akumulator z elektrolitem ciekłym, zaleca się instalację tacki pod akumulatorem pomocniczym i powinna ona umożliwiać przechowywanie 20% objętości elektrolitu. Ponadto zaleca się, aby wnętrze przedziału akumulatora pomocniczego było wentylowane i chronione przed korozyjnym działaniem gazów zawierających kwas za pomocą jednej z metod przedstawionych w normie.

Kable od akumulatora pomocniczego do zabezpieczenia przetężeniowego zaleca się zabezpieczyć dodatkową osłoną lub przez owinięcie taśmą, a same zabezpieczenie obwodu akumulatora powinno znajdować się nie dalej niż 1 m od akumulatora.

W przypadku gdy w przyczepie lub kamperze zastosowano instalację fotowoltaiczną lub mikrogeneratory wiatrowe, to należy zastosować dodatkowe zabezpieczenie chroniące akumulator przed przeładowaniem.

Ponieważ akumulatory wydzielają wodór H2, którego zakres wybuchowości mieści się w przedziale (40–75)% zawartości H2 w powietrzu, należy stosować kontrolę zagrożeń. Układ kontroli powinien automatycznie odłączać akumulatory po przekroczeniu 30% DWG 4%).

Podsumowanie

Należy pamiętać, że przygotowując projekt instalacji elektrycznej w przyczepie kempingowej czy domu mobilnym zawsze trzeba wziąć pod uwagę wszystkie czynniki zewnętrzne, jakie mogą wystąpić (naprężenia mechaniczne, wibracje) i zawsze należy zachować indywidualne podejście to projektu oraz wykonania takiej instalacji. Należy również pamiętać, że projektowane instalacje nie są instalacjami motoryzacyjnymi, a wyłącznie instalacjami użytkowymi. Ważne jest również uwzględnienie współpracy takich instalacji z instalacjami OZE lub akumulatorami pomocniczymi. Istotnym faktem jest również to, że z takich instalacji korzystają osoby niewykwalifikowane, więc konieczne jest zapewnienie odpowiednich środków ochrony zgodnych z obowiązującymi normami.

Literatura

PN-HD 60364-7-721 Instalacje elektryczne niskiego napięcia. Część 7-721: Wymagania dotyczące specjalnych instalacji i lokalizacji. Instalacje elektryczne w przyczepach kempingowych i pojazdach z przestrzenią mieszkalną.
HD 60364-7-721 Low voltage electrical installations. Part 7-721: Requirements for special installations and locations. Electrical installations in caravans and motor caravans.
