Częstotliwościowe charakterystyki błędów prądowego i kątowego

indukcyjnych przekładników prądowych

mgr inż. Ernest Stano | elektro.info 11/2020 | 2020-12-11

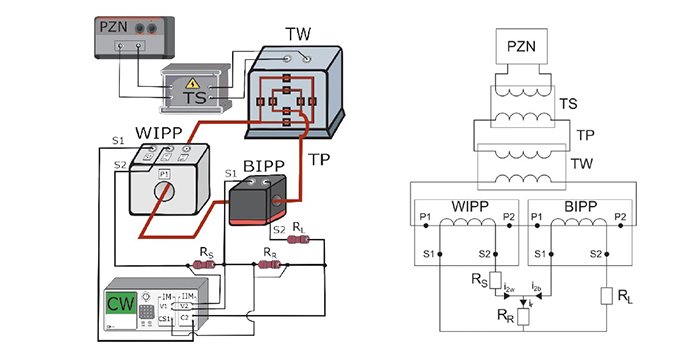

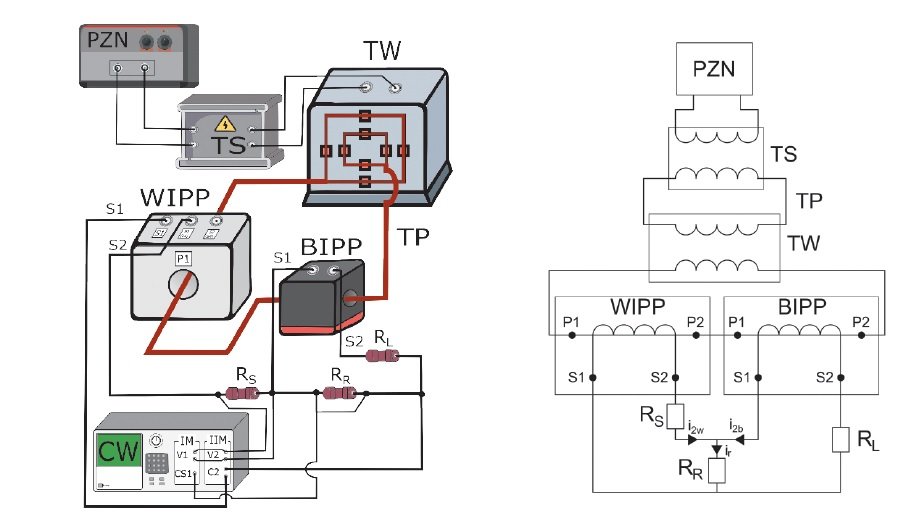

Rys. Schemat układu pomiarowego, gdzie: PZN – system programowalnego źródło napięcia zmiennego, TS – transformator separacyjny, TW – transformator wielkoprądowy, WIPP – szerokopasmowy wzorcowy indukcyjny przekładnika prądowy, BIPP – badany indukcyjny przekładnik prądowy, CW – cyfrowy watomierz, RS – rezystor do pomiaru prądu wtórnego szerokopasmowego wzorcowego indukcyjnego przekładnika prądowego, stanowiący jednocześnie znamionowe obciążenie uzwojenia wtórnego, RD – rezystor do pomiaru prądu różnicowego, RL – obciążenie uzwojenia wtórnego badanego indukcyjnego przekładnika prądowego, i2w – prąd wtórny szerokopasmowego wzorcowego indukcyjnego przekładnika prądowego, i2b – prąd wtórny badanego indukcyjnego przekładnika prądowego, ir – prąd różnicowy, rys. E. Stano

W sieciach elektroenergetycznych z uwagi na zwiększającą się liczbę przyłączonych odbiorników nieliniowych pojawiają się odkształcenia prądów i napięć, które to przyczyniają się do obniżenia parametrów jakościowych energii elektrycznej. Identyfikacja źródeł wprowadzanych zakłóceń wymaga zastosowania odpowiednich urządzeń zdolnych do transformowania przebiegów odkształconych prądów lub napięć. Z uwagi na niezawodność działania i długi czas eksploatacji podstawowymi urządzeniami służącymi do transformacji prądów o znacznych wielkościach i częstotliwościach 50 Hz (60 Hz) są indukcyjne przekładniki prądowe. Norma PN-EN 61869-2 nie zawiera jednak wymagań dotyczących sposobu sprawdzania dokładności transformacji prądów odkształconych i wartości granicznych błędów prądowego i kątowego dla składowych wyższych częstotliwości [1].

Zobacz także

ETI Polam Sp. z o.o. Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia lub zwarcia samoczynnie odłączyć obwód. W praktyce wewnątrz niewielkiej obudowy musi jednak współdziałać kilka zjawisk fizycznych: przepływ prądu, wydzielanie ciepła, odkształcenie bimetalu, praca mechanizmu zapadkowego, ruch styków i proces gaszenia łuku. Ochrona przeciążeniowa nie jest...

SONEL S.A. Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora narzędzie to pozwala na precyzyjne wyznaczanie miejsc uszkodzeń i rewolucjonizuje współczesną diagnostykę kablową.

Erdol Haus Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi instalacjami. Projekt obejmuje także zapotrzebowanie na energię, ochronę użytkowników i sposób prowadzenia przewodów. Wczesne ustalenia pomagają uniknąć przeróbek gotowych przegród i przygotować dom do późniejszej rozbudowy.

Streszczenie

W artykule przedstawiono koncepcję opracowanego układu pomiarowego do wyznaczania wartości błędów prądowego i kątowego transformacji harmonicznych prądów odkształconych przez indukcyjne przekładniki prądowe. Badania szerokopasmowej dokładności przeprowadzono dla trzech wybranych seryjnie produkowanych indukcyjnych przekładników prądowych. Wartości błędów kątowego i prądowego transformacji wyższych harmonicznych mogą przyjmować wartości mniejsze niż zdefiniowane w normie PN-EN IEC 61869-6 wartości graniczne błędów odpowiednich klas dokładności przekładników małej mocy.

Abstract

Frequency characteristics of current and phase error of inductive current transformers
In the paper the concept is presented of the developed measuring system to determine the values of current and phase errors for transformation of harmonics of distorted currents by inductive current transformers. The wideband accuracy tests were performed for three selected inductive current transformers. The values of current and phase errors of the transformation of higher harmonics may have lower values than the limits defined in the standard PN-EN IEC 61869-6 for the corresponding accuracy classes of low-power instrument transformers.

Wymagania w tym zakresie zostały natomiast określone w normie PN-EN 61869-6 dotyczącej przekładników małej mocy [2]. W artykule przedstawiono opracowany sposób wyznaczania wartości błędów kątowego i prądowego indukcyjnych przekładników prądowych dla wyższych harmonicznych transformowanych prądów odkształconych. Uzyskane wyniki pomiarowe pozwalają stwierdzić, że seryjnie produkowane indukcyjne przekładniki prądowe zaprojektowane do transformacji prądów sinusoidalnych o częstotliwości 50 Hz mogą zapewnić wysoką dokładność transformacji wyższych harmonicznych prądów odkształconych zgodnie z wymaganiami przedstawionymi w normie PN-EN 61869-6. Należy również zaznaczyć, że transformacja sygnałów odkształconych może powodować nasycenie rdzenia magnetycznego indukcyjnych przekładników prądowych. Zjawisko to wynika ze wzrostu wartości indukcji magnetycznej dla przebiegów o kształtach zbliżonych do prostokąta, dlatego też koniecznym staje się obniżenie wartości obciążenia uzwojenia wtórnego i tym samym obniżenie wartości indukcji magnetycznej [3].

Metodyka badań i układ pomiarowy

Na rysunku 1. przedstawiono koncepcję opracowanego układu pomiarowego do wyznaczania wartości błędów prądowego i kątowego transformacji harmonicznych prądów odkształconych przez indukcyjne przekładniki prądowe. Wymaganą wysoką dokładność dla składowych wyższych częstotliwości zapewnia zastosowanie bezpośredniego pomiaru prądu różnicowego.

Wzorzec odniesienia stanowi opracowany szerokopasmowy wzorcowy indukcyjny przekładniki prądowy o klasie dokładności 0,05 w zakresie częstotliwości do 5 kHz, mocy znamionowej 2,5 VA i znamionowym prądzie pierwotnym 300 A oraz znamionowych prądach wtórnych o wartościach 1 A i 5 A [4]. Zasilanie układu pomiarowego stanowi opracowany system programowalnego źródła napięcia zmiennego, umożliwiający wytworzenie napięć odkształconych o zadanych wartościach skutecznych i fazach poszczególnych harmonicznych oraz klasyczny transformator wielkoprądowy [5]. Wartości poszczególnych harmonicznych napięcia pierwotnego transformatora dobierane są tak, aby uzyskać wymagane do badania wartości skuteczne harmonicznych prądu wtórnego. Zastosowany cyfrowy watomierz umożliwia jednoczesny pomiar wartości skutecznych poszczególnych harmonicznych prądów wtórnych przekładników badanego, wzorcowego i prądu różnicowego oraz ich wzajemnych przesunięć fazowych [3-4, 6]. Wartości błędu kątowego i prądowego transformacji wyższych harmonicznych prądów odkształconych przez badany indukcyjny przekładnik prądowy wyznaczono na podstawie zależności [3]:

W przedstawionym układzie pomiarowym do pomiaru wartości skutecznej wyższych harmonicznych prądu wtórnego wzorcowego indukcyjnego przekładnika prądowego i wartości skutecznej wyższych harmonicznych prądu różnicowego zastosowano bezindukcyjne rezystory pomiarowe. Cyfrowy watomierz wyznacza wartość kąta przesunięcia fazowego między mierzonym napięciem z wejścia napięciowego i napięciem z wejścia napięciowego przystosowanego do podłączenia sondy prądowej lub rezystora pomiarowego. Umożliwiło to również dostosowanie wartości rezystancji tych rezystorów do wartości mierzonych prądów i tym samym podniesienie dokładności wyznaczania błędów prądowego i kątowego wyższych harmonicznych prądów odkształconych. Zgodnie z normą PN-EN 61869-2 badania dokładności wykonuje się przy obciążeniu znamionowym przekładnika oraz dla obciążenia o wartości 25% obciążenia znamionowego. W przypadku obciążeń o wartości mocy pozornej od 5 VA współczynnik mocy wynosi 0,8 ind., a w przypadku obciążenia o mniejszej wartości współczynnik mocy wynosi 1. Dlatego też podczas badań zastosowano rezystancyjne obciążenie stron wtórych badanych indukcyjnych przekładników prądowych. Ponadto, nie jest możliwe wykorzystanie w tym celu klasyczne stosowanych skrzynek obciążeniowych, które w celu zapewnienia współczynnika mocy 0,8 ind. skompensowane zostały pojemnościowo dla częstotliwości 50 Hz [3-4, 6].

Aktualnie żadne normy nie określają wymagań oraz sposobu przeprowadzania badań dokładności indukcyjnych transformatorów pomiarowych w warunkach transformacji wyższych harmonicznych odkształconych sygnałów i sygnałów sinusoidalnych podwyższonych częstotliwości. Zawarte w tabeli 1. wymagania normalizacyjne w zakresie dokładności transformacji harmonicznych dotyczą tylko i wyłącznie przekładników małej mocy, czyli pasywnych lub aktywnych układów elektronicznych zgodnie z normą PN-EN 61869-6.

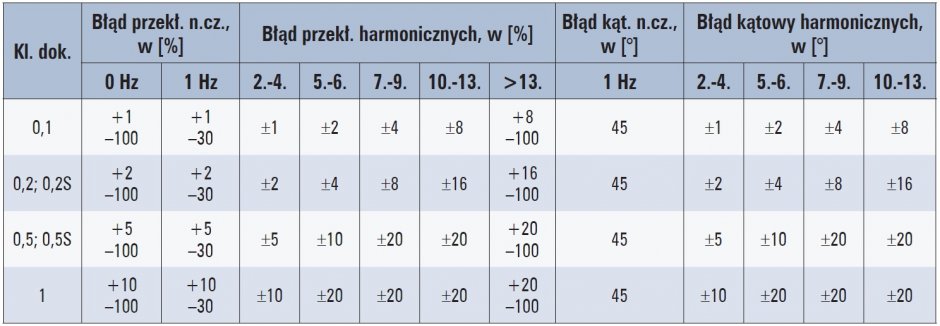

Tab. 1. Wartości graniczne błędów kątowego i prądowego dla wyższych harmonicznych zgodnie z normą PN-EN 61869-6

Wyniki pomiarów

Badania dokładności indukcyjnych przekładników prądowych przeprowadzono dla transformacji prądów odkształconych składających się z podstawowej harmonicznej oraz pojedynczej wyższej harmonicznej o udziale wynoszącym 10% wartość skutecznej podstawowej harmonicznej. Próby laboratoryjne wykonano dla dwóch obciążeń badanych przekładników: 25% wartości obciążenia znamionowego oraz dla znamionowego obciążenia i dla czterech wartości prądów pierwotnych wynoszących: 5%, 20%, 100% i 120% wartości znamionowego prądu pierwotnego. Dane znamionowe badanych indukcyjnych przekładników prądowych:

model I: 300 A/5 A, SN = 5 VA, kl. 0,5;
model II: 300 A/1 A, SN = 2,5 VA, kl. 0,5;
model III: 300 A/5 A, SN = 2,5 VA, kl. 0,2.

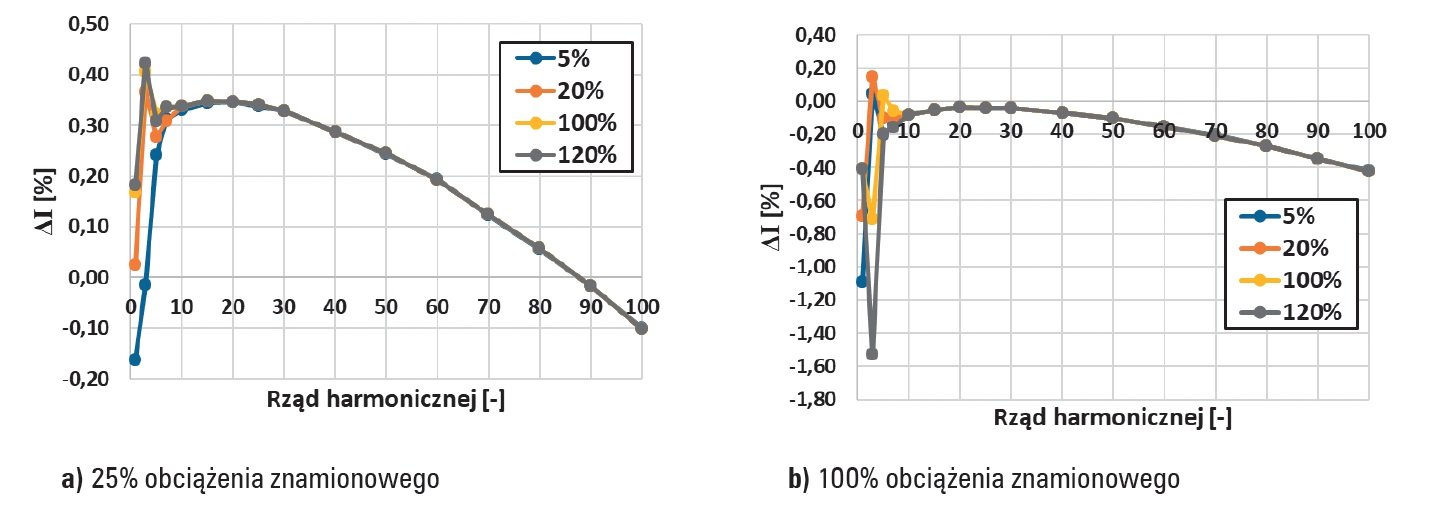

Rys. 2. Charakterystyki częstotliwościowe błędu prądowego transformacji harmonicznych od 50 Hz do 5 kHz przez model I przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

Rys. 3. Charakterystyki częstotliwościowe błędu kątowego transformacji harmonicznych od 50 Hz do 5 kHz przez model II przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

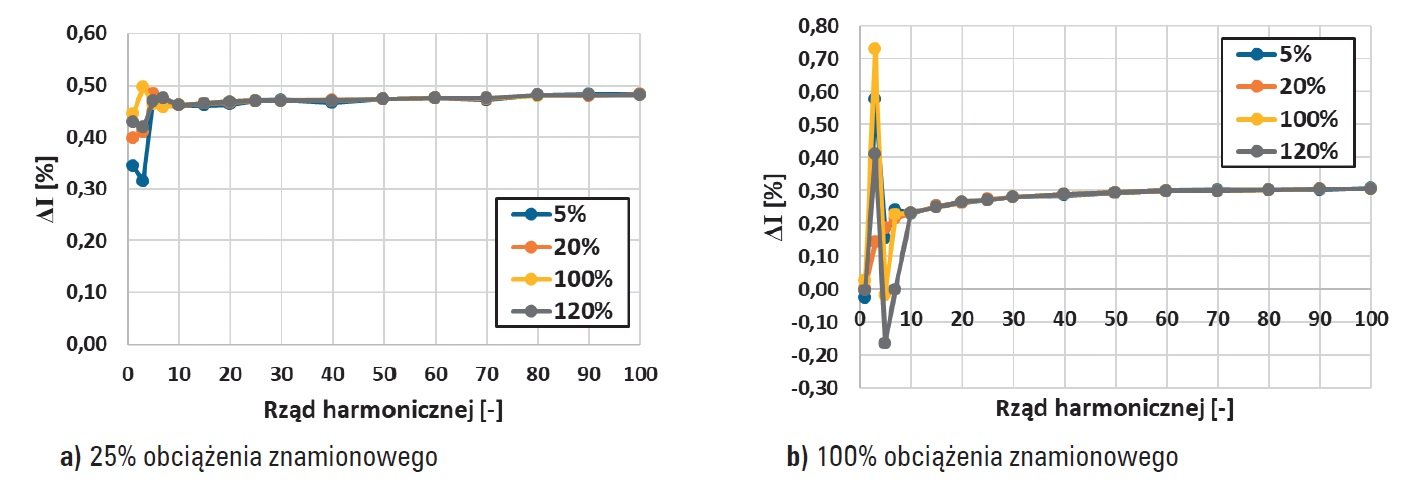

Rys. 4. Charakterystyki częstotliwościowe błędu prądowego transformacji harmonicznych od 50 Hz do 5 kHz przez model II przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

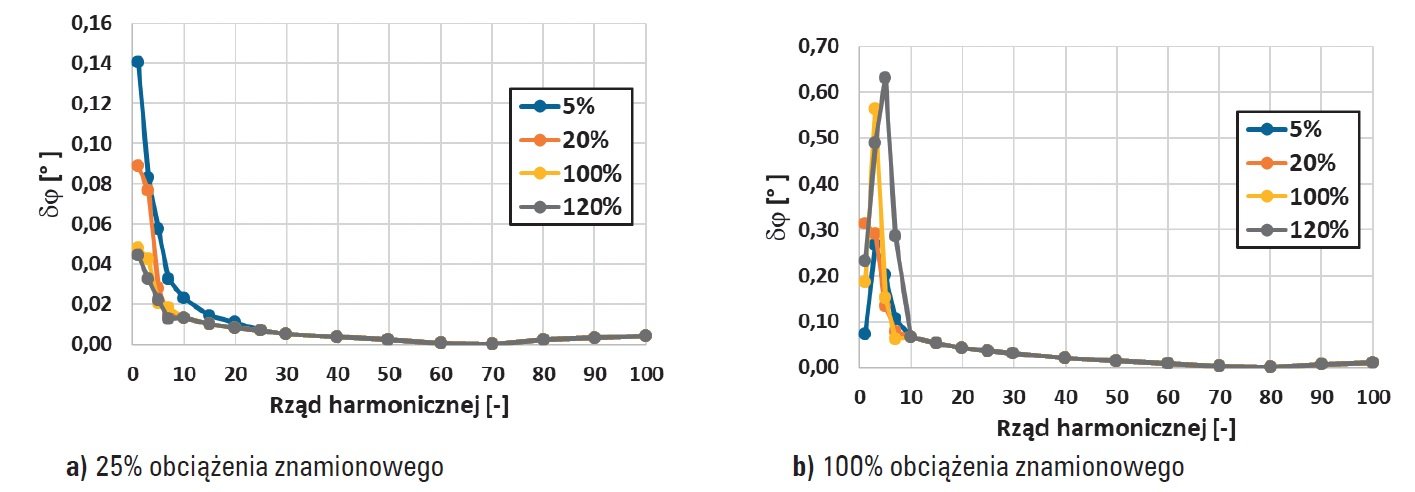

Rys. 5. Charakterystyki częstotliwościowe błędu kątowego transformacji harmonicznych od 50 Hz do 5 kHz przez model II przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

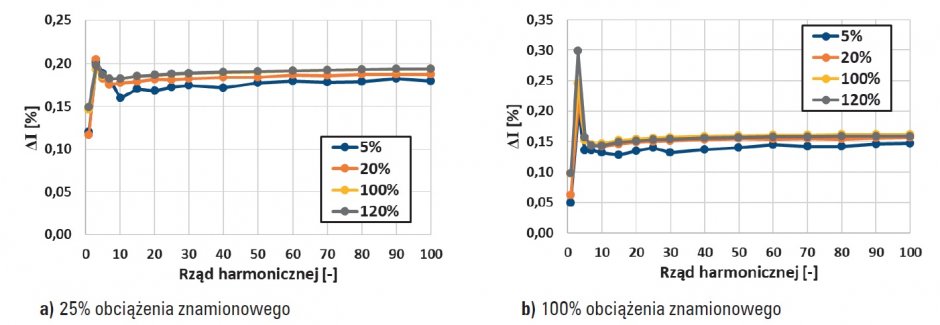

Rys. 6. Charakterystyki częstotliwościowe błędu prądowego transformacji harmonicznych od 50 Hz do 5 kHz przez model III przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

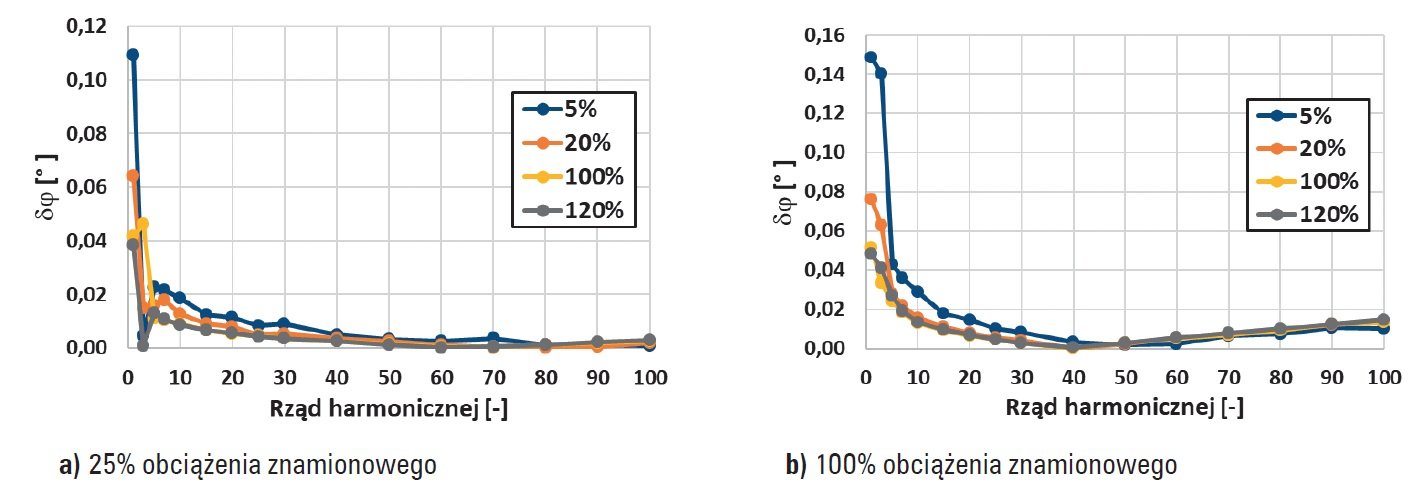

Rys. 7. Charakterystyki częstotliwościowe błędu kątowego transformacji harmonicznych od 50 Hz do 5 kHz przez model III przy obciążeniach uzwojenia wtórnego 2,5 W i 25% tej wartości, rys. E. Stano

W przypadku wszystkich trzech serynie produkowanych indukcyjnych przekładników prądowych wyznaczone wartości błędów prądowego i kątowego transformacji harmonicznych prądów odkształconych są mniejsze niż wartości graniczne określone w normie PN-EN 61869-2 [1]. W konsekwencji ich klasa dokładności określona dla transformacji prądów sinusoidalnych 50 Hz może zostać rozszerzona w zakresie dokładności transformacji wyższych harmonicznych według PN-EN 61869-6 [2]. Dodatnie wartości błędu prądowego dla każdego z badanych modeli indukcyjnych przekładników prądowych wynikają z zastosowanej przez producentów korekcji zwojów po stronie wtórnej. Wzrost dodatniej wartości błędu prądowego wraz z częstotliwością transformowanej harmonicznej niższego rzędu wynika ze wzrostu reaktancji magnesującej i zmniejszenia wartości prądu magnesującego. Zwiększenie rezystancji obciążenia uzwojenia wtórnego powoduje proporcjonalne obniżenie dodatniej wartości błędu prądowego indukcyjnego przekładnika prądowego bez względu na częstotliwość transformowanej wyższej harmonicznej. Dalsze dociążanie uzwojenia wtórnego prowadzi do wzrostu błędu prądowego w kierunku wartości ujemnych. Najwyższe wartości błędów prądowych w rozpatrywanym zakresie częstotliwości wyższych harmonicznych do 5 kHz uzyskano dla harmonicznych z przedziału od 3. do 7. W szczególności dla modelu I odkształcenie prądu wtórnego badanego przekładnika jest znaczące i może decydować o klasie dokładności zgodnie z normą PN-EN 61869-6. Związane jest to z odkształceniem prądu wtórnego indukcyjnych przekładników prądowych. Wzrost obciążenia uzwojenia wtórnego powoduje wzrost wartości generowanych wyższych harmonicznych w wyniku nieliniowości charakterystyki magnesowania rdzenia magnetycznego. Wynika to ze zwiększenia wartości indukcji magnetycznej w rdzeniu i zmiany punktu pracy indukcyjnego przekładnika prądowego w kierunku obszaru nasycenia. Obniżenie dodatniej wartości błędu kątowego wraz z częstotliwością transformowanej harmonicznej niższego rzędu wynika z obniżenia wartości składowej biernej prądu magnesującego związanego ze wzrostem reaktancji głównej rdzenia przy zachowaniu niskiej wartości strat mocy czynnej. Większe znaczenie ma ich obniżenie ze względu na zmniejszoną wartość indukcji magnetycznej w rdzeniu niż wzrost w wyniku zwiększenia częstotliwości transformowanej harmonicznej. Dlatego także wzrost obciążenia rezystancyjnego uzwojenia wtórnego powoduje wzrost błędu kątowego, ponieważ z uwagi na wzrost indukcji w rdzeniu wzrasta tylko składowa czynna prądu magnesującego.

Podsumowanie

Opracowany system pomiarowy wraz z układem zasilającym i przekładnikiem wzorcowym umożliwiają określenie dokładności indukcyjnych przekładników prądowych podczas transformacji poszczególnych harmonicznych prądów odkształconych. Seryjnie produkowane jednostki zaprojektowane do transformacji prądów sinusoidalnych o częstotliwości 50 Hz mogą zapewnić wysoką dokładność transformacji wyższych harmonicznych prądów odkształconych, czyli wartości błędów prądowego i kątowego transformacji wyższych harmonicznych nieprzekraczające wartości granicznych określonych dla przekładników małej mocy. Z uwagi na odkształcenie prądu wtórnego w sieci elektroenergetycznej i odmienne wartości błędów transformacji harmonicznych poszczególnych przekładników konieczne staje się wprowadzenie rozszerzonych badań wyrobu.

Literatura

PN-EN 61869-2: Przekładniki. Część 2: Wymagania szczegółowe dotyczące przekładników prądowych, 2013.
PN-EN 61869-6: Przekładniki. Część 6: Dodatkowe wymagania ogólne dla przekładników małej mocy, 2017.
Kaczmarek, M., Stano, E.: Nonlinearity of Magnetic Core in Evaluation of Current and Phase Errors of Transformation of Higher Harmonics of Distorted Current by Inductive Current Transformers. IEEE Access, 2020, vol. 8, pp. 118885-118898.
Stano, E., Kaczmarek, M.: Wideband Self-Calibration Method of Inductive CTs and Verification of Determined Values of Current and Phase Errors at Harmonics for Transformation of Distorted Current. Sensors, 2020, 20, 2167.
Stano, E., Kaczmarek, M.: Application of the inductive high current testing transformer for supplying of the measuring circuit with distorted current, IET Electric Power Applications, 2019, vol. 13, no. 9, pp. 1310-1317.
Stano, E.: System pomiarowy do sprawdzania dokładności transformacji poszczególnych harmonicznych prądu odkształconego przez indukcyjne przekładniki prądowe, Przegląd elektrotechniczny, 2020, vol. 4, pp. 187-190.
