Metodyka doboru mocy siłowni telekomunikacyjnej oraz przewodów zasilających

mgr inż. Julian Wiatr | elektro.info 3/2021 | 2021-04-01

Rys. 2. Dopuszczalne spadki napięcia w układzie zasilania z STK centrali telefonicznej, wg normy PN-T-83102 [1]

Rys. J. Wiatr

Siłownia telekomunikacyjna (STK) o napięciu znamionowym wyjściowym 48Vdc stanowi źródło napięcia gwarantowanego przeznaczone do zasilania odbiorników stałoprądowych systemów telekomunikacyjnych. Podczas zwarć zachowuje się jak źródło prądowe. Natomiast w czasie normalnej eksploatacji zapewnia dostawę mocy o stałej wartości narzuconej przez zasilane odbiorniki.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Podstawowym elementem wyposażenia STK są zasilacze stałoprądowe gwarantujące dostawę mocy zapotrzebowanej przez zasilane odbiorniki oraz baterie akumulatorów stanowiące źródło energii umożliwiające nieprzerwaną pracę zasilanych odbiorników w przypadku przerwy w dostawie energii elektrycznej z sieci elektroenergetycznej.

STK jest zasilana z sieci elektroenergetycznej, w zależności od mocy zapotrzebowanej, napięciem 230 V lub 3230/400 V. Układ zasilania STK z sieci elektroenergetycznej należy projektować zgodnie z zasadami projektowania odbiorników przemiennoprądowych. Układ zasilania STK z sieci elektroenergetycznej stanowi końcowy element projektu układu systemu zasilania napięcia gwarantowanego odbiorników przyłączonych do wyjścia siłowni.

Miernik promieniowania 5G >>

Dobór STK należy rozpocząć od określenia mocy zapotrzebowanej przez odbiorniki stałoprądowe. Następnie na podstawie kart katalogowych producenta akumulatorów należy przyjąć typ oraz pojemność pojedynczego akumulatora. W kartach katalogowych akumulatorów producent podaje, oprócz podstawowych danych znamionowych i krzywej odcięcia określającej graniczne napięcie rozładowania U_k przy określonym prądzie, charakterystyki stałoprądowego oraz stałomocowego rozładowania. Ponieważ STK stanowi zasilacz napięcia gwarantowanego, dla prowadzenia obliczeń doboru liczby akumulatorów stanowiących magazyn energii należy posługiwać się charakterystykami stałomocowego rozładowania, gdyż zasilane odbiorniki zapotrzebowują stałą wartość mocy.

Charakterystyki te przedstawiają wartość mocy dysponowanej przy rozładowaniu dla określonego czasu rozładowania do określonej wartości napięcia odcięcia U_k. W przypadku STK należy przyjmować U_k = 1,8 V/ogn.

Rys. 1. Algorytm doboru mocy siłowni telekomunikacyjnej: a) rozpływ mocy, b) schemat obliczeń

Kolejną czynnością jest ustalenie wymaganego czasu T_p podtrzymania zasilania w przypadku przerwy w dostawie energii z sieci elektroenergetycznej. Na podstawie DTR producenta STK należy ustalić sprawność siłowni η. Ponieważ pojedyncza gałąź gabinetu baterii stanowiącego magazyn energii musi mieć napięcie znamionowe U_n = 48 V, będzie zawierała 4 akumulatory o napięciu 12 V lub 8 akumulatorów o napięciu 6 V.

Po ustaleniu ww. parametrów należy wyznaczyć za pomocą wzoru (1) wymaganą liczbę „k” gałęzi połączonych równolegle zawierających szeregowo połączone akumulatory, umożliwiając uzyskanie wymaganej pojemności:

(1)

gdzie:

P_c – moc zapotrzebowana przez centralę lub inne urządzenie telekomunikacyjne zasilane z STK, w [W],
k_s – współczynnik starzenia akumulatorów, przyjmowany jako (1,25 – 1,3), w [-],
P_{dysp. ogn./Tp=x h; Uk=1,8V/ogn.} – moc dysponowana na ogniwo w określonym czasie rozładowania x godzin, w [W/ogn], odczytana z charakterystyki stałomocowego rozładowania zamieszczonej w DTR akumulatora,
P_{dysp. akum./Tp=x h; Uk=1,8V/ogn.} – moc dysponowana przez akumulator w określonym czasie rozładowania x godzin, w [W/akum], odczytana z charakterystyki stałomocowego rozładowania zamieszczonej w DTR akumulatora,
η– sprawność STK, w [-],
n – liczba pojedynczych cel w akumulatorze (dla akumulatora 12 V, n = 6; dla akumulatora 6 V n = 3),
n_a – liczba akumulatorów w pojedyńczej gałęzi.

Kolejną czynnością jest wyznaczenie mocy ładowania baterii akumulatorów za pomocą wzoru (2). W tym celu przyjmuje się 10-godzinny prąd rozładowania akumulatora I₁₀ = 0,1C, odczytany z charakterystyki stałoprądowego rozładowania zamieszczonej w DTR producenta dla czasu 10 godzin.

(2)

gdzie:

I₁₀ = 0,1C – prąd 10-godzinnego rozładowania akumulatora, określony w DTR producenta, w [A],
U_Bu – napięcie buforowe ładowania, przyjmowane jako 52 V dla akumulatorów klasycznych oraz 54 V dla akumulatorów żelowych (w rzeczywistości napięcie to stanowi iloczyn liczby pojedynczych ogniw akumulatorów połączonych szeregowo oraz największego napięcia buforowego określonego w DTR producenta akumulatorów. Dla celów praktycznych można korzystać z wartości określonych w opisie do wzoru (2)).

Wymagana moc dysponowana na wyjściu STK stanowi sumę mocy zapotrzebowanej przez odbiorniki stałoprądowe zasilane przez STK oraz mocy ładowania akumulatorów – wzór (3):

(3)

gdzie:

P_c – moc zasilanej centrali lub innego odbiornika, w [W],
P_ŁB – moc ładowania baterii stanowiących wyposażenie magazynu energii STK, w [W].

Następnie na podstawie DTR producenta STK należy przyjąć moc P₁ zasilacza stałoprądowego i wyznaczyć wymaganą liczbę zasilaczy, gwarantujących uzyskanie na wyjściu STK wymaganej mocy P_{dysp. STK} (w przypadku STK, która wymaga osobnego doboru ładowarek akumulatorów oraz zasilaczy dla zasilania zewnętrznych odbiorników, liczbę ładowarek oraz zasilaczy należy wyznaczyć osobno wg zasad określonych przez wzór (5)). Liczba N zasilaczy o mocy P₁ musi zostać powiększona o 1 w stosunku do wymaganej liczby zasilaczy, przez co liczba zasilaczy stałoprądowych stanowiących wyposażenie dobieranej STK musi spełniać zależność (4):

(4)

W zawiązku z tym moc dysponowaną na wyjściu STK należy wyznaczyć z wykorzystaniem wzoru (5):

(5)

Dla wyznaczenia mocy zapotrzebowanej na wejściu STK należy odczytać z DTR producenta współczynnik zawartości harmonicznych prądu i obliczyć współczynnik zniekształceń „W”, z wykorzystaniem wzoru (6):

(6)

gdzie:

THDi_% – współczynnik zawartości wyższych harmonicznych, określony w DTR producenta, w [-],
cosφ – współczynnik mocy STK, określony w DTR producenta, w [-],
η – sprawność STK, określona w DTR producenta, w [-].

Moc zapotrzebowaną przez STK należy wyznaczyć ze wzoru (7) oraz wzoru (8):

(7)

(8)

Prąd wejściowy STK po stronie ac:

zasilanie trójfazowe:

(9)

zasilanie jednofazowe:

(10)

Pomocny przy doborze STK może być rysunek 1., gdzie przedstawiono rozpływy mocy oraz metodykę doboru mocy STK.

Dobór przewodów po stronie dc należy dokonać ze względu na dopuszczalną obciążalność prądową i przeciążalność oraz dopuszczalny spadek napięcia.

O przekroju przewodu obwodach dc zasilanych przez STK w głównej mierze decyduje dopuszczalny spadek napięcia. W odniesieniu do central telefonicznych wymagania zostały określone w normie PN-T-83102:1996 Zasilanie urządzeń Łączności w energię elektryczną. Zgodnie z tą normą dopuszczalny spadek napięcia w układzie zasilania STK nie może przekraczać 1,2 V. Ponieważ producenci STK zastrzegają, że spadek napięcia liczony od zacisków magazynu energii do wyjścia z STK może wynosić 0,5 V, w konsekwencji dopuszczalny spadek napięcia określony jako 1,2 V oznacza wartość 2,5% wartości napięcia znamionowego siłowni. Wymagania zgodne z normą PN-T-83102:1996 przedstawia rysunek 2.

Rys. 2. Dopuszczalne spadki napięcia w układzie zasilania z STK centrali telefonicznej, wg normy PN-T-83102 [1]

W przypadku innych urządzeń można stosować zalecenia normy PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. W załączniku „G” tej normy zalecany spadek napięcia dla odbiorników nie oświetleniowych wynosi 5% wartości napięcia znamionowego od złącza, do którego doprowadzono zasilanie.

Zatem w przypadku odbiorników zasilanych z STK należy przyjąć dopuszczalny spadek napięcia liczony od wyjścia STK do zacisków odbiornika o wartości ΔU = 2,4 V. Po uwzględnieniu spadku napięcia od zacisków magazynu energii do wyjścia STK o wartości 0,5 V jako wartość dopuszczalną należy przyjąć ΔU = 1,9 V.

Wymagany przekrój przewodu zasilającego należy wyznaczyć ze wzoru (11) (wymagania w tym zakresie zostały szczegółowo opisane w publikacji:
J. Wiatr, M. Orzechowski, „Dobór przewodów i kabli elektroenergetycznych nn”, Grupa MEDIUM, Warszawa 2018):

(11)

Ponieważ napięcie wyjściowe STK jest mniejsze od napięcia dotykowego dopuszczalnego długotrwale w obwodach dc, warunek spadku napięcia jest najważniejszym warunkiem konsumującym inne wymagania. Prądy wyjściowy STK jest ograniczony do poziomu 3·I_nSTK, przez co sprawdzanie wymaganego przekroju przewodu na względu na warunki zwarciowe można pominąć. Należy jednak pamiętać, że przewody zasilające muszą spełniać wymóg minimalnego przekroju ze względu na wytrzymałość mechaniczną, wynoszący dla miedzi 1,5 mm².

Przykład

Należy dobrać liczbę zasilaczy stałoprądowych o mocy P₁ = 2000 W i napięciu znamionowym 48 V oraz liczbę baterii akumulatorów dla wyposażenia STK o sprawności η = 0,90, przeznaczonej do zasilania centrali telefonicznej o mocy znamionowej P_c = 8000 W, pracującej przy napięciu znamionowym U_n = 48 V. Przewidywany czas pracy centrali przy zasilaniu STK z baterii akumulatorów należy przyjąć T_p = 2 h. Do wyposażenia magazynu energii przyjąć akumulatory żelowe Marathon M-FT o napięciu znamionowym 12 V. Następnie należy dobrać przewody zasilające STK oraz ich zabezpieczenia dla napięcia 3×230/400 V, znając impedancje zwarciowe w miejscu przyłączenia przewodu zasilającego w RGB oddalonej od STK o 20 m, odległość centrali od STK wynosi 10 m: Z_k1 = 0,25 Ω; Z_k3 = 0,15 Ω.

Obliczenia

Wstępnie zostaną przyjęte akumulatory M12V155FT, dla których ustalony na podstawie charakterystyki stałoprądowego rozładowania zamieszczonej w DTR producenta akumulatorów prąd dziesięciogodzinnego rozładowania do napięcia U_k = 1,8 V/ogniwo, wynosi I₁₀ = C₁₀ = = 1/10C = 0,1C =15,5 A. Moc czynna dysponowana przez akumulator dla napięcia odcięcia U_k = 1,8 V/ogniwo przy czasie T_p = 2 h wynosi P_dysp. = 658 W/akum.

W tabelach 1. i 2., stanowiących wyciąg z DTR producenta, zostały przedstawione charakterystyki słaboprądowego oraz stałomocowego rozładowania akumulatorów Marathon M-FT do napięcia U_k = 1,8 V/akum.

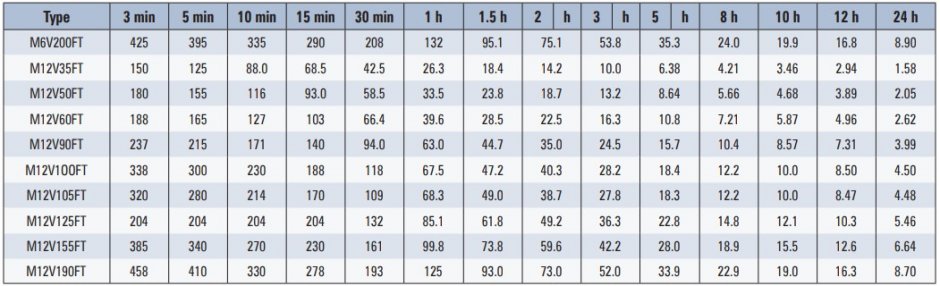

Tab. 1. Charakterystyka stałoprądowego rozładowania akumulatorów Marsathon M-FT do napięcia Uk=1,8 V/akum.

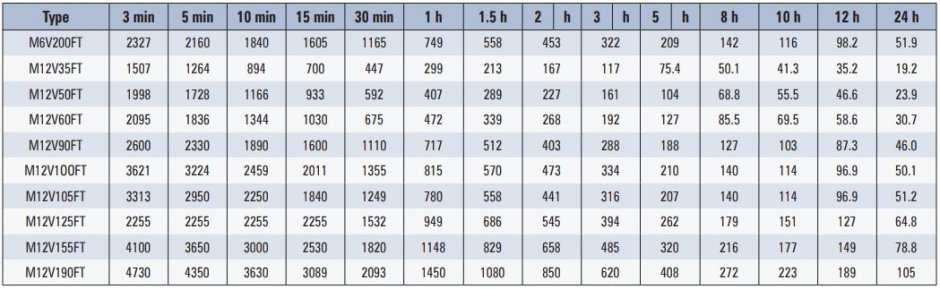

Tab. 2. Charakterystyka stałomocowego rozładowania akumulatorów Marathon M-FT do napięcia Uk=1,8 V/akum.

Po uwzględnieniu współczynnika starzenia baterii, wymagana liczba gałęzi bateryjnych wyniesie:

Ponieważ według zaleceń EUROBAT (zrzeszenie europejskich producentów akumulatorów) dotyczących akumulatorów VRLA jako dopuszczalną liczbę gałęzi przyjmuje się nie większą niż 4, należy przyjąć akumulator M12V190FT o pojemności 190 Ah i ponownie wyznaczyć wymaganą liczbę równoległych gałęzi akumulatorów połączonych szeregowo. Przyjęty akumulator ma dysponowaną moc czynną 850 W/akum. przy czasie rozładowania T = 2 h oraz napięciu odcięcia U_k = 1,8 V/ogniwo i prąd I₁₀ = 0,1C = 19 A. Wymagana liczba gałęzi wyniesie:

moc ładowania baterii akumulatorów stanowiących wyposażenie gabinetu baterii STK:

całkowita moc czynna dysponowana przez STK:

wymagana liczba zasilaczy stałoprądowych, stanowiących wyposażenie STK:

Zatem STK należy wyposażyć w 8 zasilaczy stałoprądowych Flatpack2 o mocy P₁ = 2000 W i napięciu znamionowym U_n = 48 V oraz gabinet baterii akumulatorów składający się z 4 gałęzi równoległych zawierających po 4 akumulatory typu M12V190FT połączone szeregowo.

Całkowita moc dysponowana na wyjściu STK wyniesie:

Moc wyjściowa w torze zasilania centrali telefonicznej:

Dobór przewodów po stronie dc:

Należy przyjąć bezpiecznik topikowy o prądzie In = 200 A przeznaczony do obwodów dc.

Na tej podstawie przy sposobie ułożenia „E” warunki spełnia kabel YKXS 2x120 dla którego:

Dobór przewodów i zabezpieczeń po stronie ac:

Zatem:

Przy sposobie ułożenia „E” warunki spełni przewód YDYżo 5x6, dla którego I_z = 54A, dla którego:

Przy zabezpieczeniu STK obwodu zasilającego STK bezpiecznikiem WTNgG40, zgodnie z normą PN-HD 60364-4-41:2017-09 czas samoczynnego wyłączenia przy zwarciu nie może przekraczać 5 s. Zatem na podstawie karty katalogowej bezpiecznika WTNgG40 prąd wyłączalny wyniesie:

Natomiast spodziewany prąd zwarcia jednofazowego wyniesie I_a = 180 A:

Warunek samoczynnego wyłączenia jest spełniony.

Uwaga!

Poprawnie dobrane przewody na długotrwałą obciążalność prądową i przeciążalność przy zabezpieczeniu bezpiecznikiem topikowym nie wymagają sprawdzania na warunki zwarciowe. Po stronie dc należy instalować bezpieczniki topikowe przeznaczone do obwodów stałoprądowych.

Literatura

PN-T-83102:1996 Zasilanie urządzeń łączności w energię elektryczną.
PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
J. Wiatr; M. Orzechowski, Poradnik Projektanta Elektryka, wydanie VI, Warszawa 2021, w przygotowaniu.
Karty katalogowe producentów STK oraz akumulatorów.
