Krajowe stacje słupowe SN/nn – przegląd rozwiązań

National MV/LV post substations – review of solutions

dr hab. inż. Waldemar Dołęga | Elektro.info 12/2023 | 2024-01-04

Słupowe stacje transformatorowe

Słupowe stacje transformatorowe są stacjami napowietrznymi przeznaczonymi do zasilania odbiorców miejskich, osiedlowych i wiejskich oraz odbiorców przemysłowo-usługowych z sieci napowietrznej lub kablowej SN, najczęściej o napięciu 15 lub 20 kV.

W artykule:

Wymagania dla stacji słupowych
Charakterystyka rozwiązań krajowych
Wnioski

Streszczenie

W artykule przedstawiono przegląd krajowych rozwiązań słupowych stacji SN. Przedstawiono charakterystykę ogólną stacji słupowych SN oraz charakterystykę rozwiązań krajowych. Przedstawiono wymagania stawiane stacjom słupowym. Omówiono stosowane rozwiązania konstrukcyjne, zwracając szczególną uwagę na wybrane aspekty techniczne i konstrukcję nośną.

Abstract

In this paper, post medium voltage substations are shown. General profile of national solutions for post MV/LV substations are shown. Selected technical aspects of constructional solutions for post MV/LV substations are described. Requirements for post MV/LV substations are presented. Review of technical and constructional solutions for post MV/LV substations are committed.

Stacje słupowe należą do najprostszych i najtańszych, a przez to najczęściej spotykanych w kraju rozwiązań stacji elektroenergetycznych SN [1]. W kraju znajduje się ich prawie 170 tys., co stanowi ponad 60% wszystkich stacji elektroenergetycznych SN na terenie Polski. Są powszechnie stosowane w stacjach wiejskich, które stanowią najliczniejszą grupę stacji SN w naszym kraju [4]. Ich realizacja stwarza najmniej problemów formalnoprawnych, jest szybka, a eksploatacja – mimo uzależnienia od warunków atmosferycznych – łatwa. Stacje te mają więc kluczowe znaczenie w kontekście budowy nowych stacji SN/nn lub modernizacji już istniejących obiektów na obszarach wiejskich, np. stacji wieżowych, starych stacji słupowych na żerdziach ŻN [4].

Stacja słupowa jest stacją napowietrzną jednotransformatorową, wyposażoną w transformator o mocy znamionowej przeważnie do 400 kVA [1]. Spotyka się jednak rozwiązania z transformatorem o mocy znamionowej do 630 kVA. Transformatory umieszczane są na podeście montażowym bądź na ziemi pod słupem – wówczas stacja musi zostać ogrodzona.

Ze względu na moc znamionową transformatorów, stacje słupowe podzielone są na trzy zasadnicze grupy: do 100 kVA, od 160 do 250 kVA lub 400 kVA i ewentualnie 630 kVA [2].

Konstrukcja nośna stacji jest obecnie najczęściej słupem wykonanym z pojedynczej lub podwójnej żerdzi strunobetonowej wirowanej typu E, EM lub EPV. Niemniej jednak przez długi okres czasu do konstrukcji nośnej stacji słupowej używano dwóch lub czterech żerdzi ŻN wykonanych z żelbetu w trzech rodzajach układu: A, podwójnego A lub bramowym. Dopiero pod koniec lat 80. XX wieku wprowadzono żerdzie strunobetonowe wirowane, które przyczyniły się do zmian w konstrukcji nośnej [4]. Obecnie dla stacji słupowych wyposażonych w transformator o mocy znamionowej do 400 kVA stosuje się standardowo rozwiązanie oparte na jednej żerdzi strunobetonowej wirowanej. Żerdzie, na jakich stawia się obecnie stacje słupowe, są wykonane z betonu lub żelbetu i zasilane napowietrznie lub kablowo; występują w układach krańcowym lub przelotowym. Przy układzie krańcowym konstrukcja wsporcza stacji może być brana pod uwagę, w niektórych funkcjach, jako słup krańcowy o naciągu z przedziału 0-12 kN dla linii SN oraz różnych naciągów wypadkowych dla linii nn [2].

Zasadniczo w stacjach słupowych żerdzie powinny mieć wysokość 10,5 lub 12 m, a ich wytrzymałość powinna wynosić 10 lub 12 kN. Przy czym przy zasilaniu stacji linią napowietrzną SN wysokość żerdzi zależy od wysokości, na jakiej zawieszona jest wspomniana linia.

W stacji słupowej linia zasilająca SN połączona jest z transformatorem poprzez odłącznik z uziemnikiem lub rozłącznik z uziemnikiem i podstawy bezpiecznikowe SN. Bezpieczniki wysokiego napięcia stanowią zabezpieczenie zwarciowe transformatora i umiejscowione są w każdej fazie. Dodatkowo w przypadku zasilania kablowego występuje głowica kablowa SN.

Konstrukcja stacji umożliwia montaż ograniczników przepięć SN na każdej fazie – w celu ochrony transformatora przed przepięciami mogącymi wystąpić w linii SN. Instalacja ograniczników przepięć musi być poprzedzona ich właściwym doborem.

Wyposażenie stacji po stronie nn zależy od charakteru wyprowadzeń obwodów niskiego napięcia. Najczęściej są to bezpieczniki lub rozłączniki z bezpiecznikami zabezpieczającymi dane wyprowadzenia (linie sieci rozdzielczej niskiego napięcia) [1]. Rozdział obwodów nn w zależności od potrzeb może być wykonany z zastosowaniem rozdzielnic montowanych na żerdzi stacyjnej lub wolnostojących, złączy kablowych wolnostojących, szaf oświetleniowych słupowych i wolnostojących oraz rozłączników słupowych nn [7]. Połączenia transformator – rozdzielnica nn realizuje się kablami YAKY lub YKY. Podobnie realizuje się połączenia rozdzielnic i szaf słupowych z napowietrznymi obwodami niskiego napięcia wykonywanymi przewodami gołymi. Kable i przewody prowadzone na stacji mogą być instalowane na drabinkach kablowych lub za pomocą uchwytów i taśm mocowanych bezpośrednio do żerdzi. Połączenie kabli i przewodów do zacisków transformatora zależy od mocy transformatora i zastosowanego okablowania [6]. Szczegóły dotyczące tych połączeń zawarte są w albumach stacji [6] i [7].

Stacje słupowe mogą być realizowane w wersji z pełnym wyposażeniem stron średniego i niskiego napięcia oraz w wersji z uproszczonym wyposażeniem po stronie średniego napięcia (np. bez podstaw bezpiecznikowych SN, bez pomostu obsługi) [4]. Rozwiązania uproszczone zasadniczo pozbawione są pomostu obsługi i nie zaleca się ich stosowania w sytuacji, gdy moc znamionowa transformatorów przekracza 100 kVA.

Stacje słupowe mogą być lokalizowane w odległości minimum 3 m od budynków wykonanych z materiałów niepalnych lub minimum 5 m od pozostałych budynków [3]. Realizacja budowy takich stacji jest szybka i łatwa. Rozwiązania są zestandaryzowane, proste i przejrzyste, a dzięki łatwemu dostępowi dla obsługi nie stwarzają problemów w eksploatacji. Przy czym obsługa stacji może odbywać się jedynie przy sprzyjających warunkach atmosferycznych, bowiem są to rozwiązania napowietrzne i występuje tu silny wpływ warunków zewnętrznych na eksploatację. Stacje słupowe wymagają rozbudowanej ochrony odgromowej [3].

Na rysunku 1. przedstawiono sylwetki przykładowych stacji słupowych, na rysunku 2. przedstawiono zdjęcie takiej stacji, natomiast na rysunku 3. przedstawiono zdjęcie stacji słupowej starego typu.

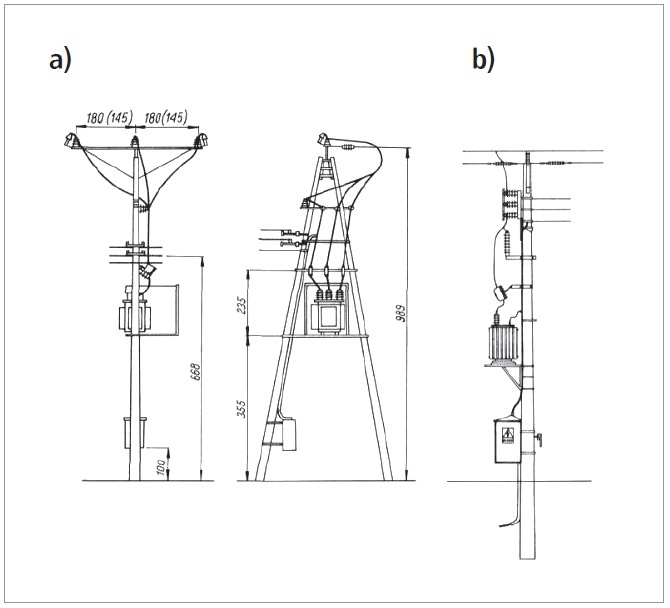

Rys. 1. Słupowe stacje transformatorowe o napięciu do 20 kV (wymiary w centymetrach): a) typu STS o mocy znamionowej transformatora do 100 kVA, b) typu STSR o mocy znamionowej transformatora do 400 kVA [1]

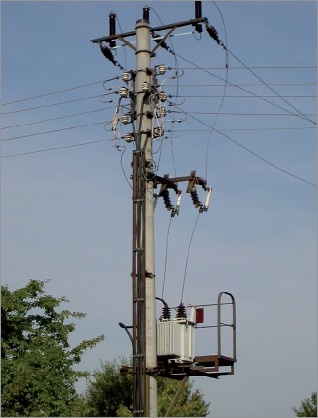

Rys. 2. Zdjęcie słupowej stacji transformatorowej 20 kV [4]

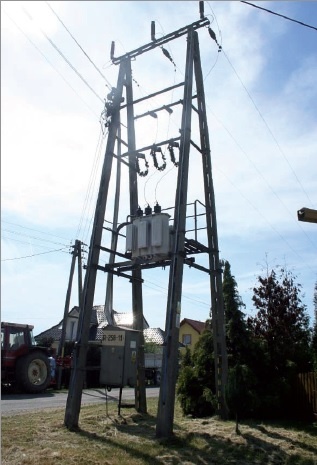

Rys. 3. Zdjęcie słupowej stacji transformatorowej starego typu – stacji napowietrznej słupowej na żerdziach ŻN w układzie podwójnego A, fot. W. Dołęga

Wymagania dla stacji słupowych

Wymagania ogólne dla stacji słupowych określane są najczęściej przez operatora systemu dystrybucyjnego w wytycznych dotyczących standaryzacji tych stacji lub w specyfikacjach funkcjonalnych. Przykładem takich dokumentów są: [9], [10] i [11]. Proces projektowania i budowy tych stacji musi być realizowany zgodnie z zasadami wiedzy technicznej i obowiązującymi w tym zakresie aktami prawnymi (ustawami i rozporządzeniami), instrukcją ruchu i eksploatacji sieci dystrybucyjnej – opracowaną przez operatora systemu dystrybucyjnego właściwego dla terenu lokalizacji stacji oraz dokumentami technicznymi opracowanymi przez wspomnianego operatora i normami przedmiotowymi, z których najważniejszą jest norma PN-EN IEC 61936-1:2022-04 Instalacje elektroenergetyczne o napięciu wyższym od 1 kV AC i 1,5 kV DC [8]. Konstrukcja i wykonanie stacji słupowej SN/nn musi gwarantować prawidłowość jej pracy przy wymaganych parametrach systemu elektroenergetycznego.

Charakterystyka rozwiązań krajowych

Stacje słupowe mają wiele wariantów rozwiązań, co pozwala na optymalny dobór ich wyposażenia, dostosowany do potrzeb inwestora. Mogą być użytkowane w bardzo zróżnicowanych warunkach na terenie całego kraju. Istnieją rozwiązania dla terenów górskich i trudno dostępnych, z przeznaczeniem do montażu ręcznego.

W kraju istnieje wiele rozwiązań słupowych stacji transformatorowych SN/nn. Należą do nich m.in.:

słupowe stacje transformatorowe SN/nn typu STN, STNu z transformatorami o mocy do 630 kVA na żerdziach wirowanych,
słupowe stacje transformatorowe 20/0,4 kV z transformatorami o mocy do 400 kVA na żerdziach wirowanych typu STSp(b),
słupowe stacje transformatorowe typu STSR i STSRp 20/400 na żerdziach wirowanych typu E i EPV,
słupowe stacje transformatorowe STSpb-W 20(30)/630,
słupowe stacje transformatorowe 20/0,4 kV typu STSd i STSdP z transformatorami mocy do 250 kVA na żerdziach drewnianych,
słupowe stacje transformatorowe typu STE z transformatorami o mocy do 630 kVA na żerdziach wirowanych typu E.

Stacje słupowe STN i STNu z transformatorami o mocy znamionowej do 630 kVA przeznaczone są głównie do zasilania odbiorców zlokalizowanych na terenach wiejskich lub podmiejskich z sieci napowietrznej albo kablowej średniego napięcia, najczęściej 15 lub 20 kV. Przy czym rozwiązania STN dotyczą stacji z pełnym wyposażeniem stron średniego i niskiego napięcia, a rozwiązania STNu – stacji z uproszczonym wyposażeniem po stronie średniego napięcia (np. bez podstaw bezpiecznikowych, bez pomostu obsługi) [7]. Konstrukcje wsporcze stacji umożliwiają pełnienie przez nie funkcji słupa krańcowego dla linii napowietrznych średniego i niskiego napięcia oraz słupa przelotowego, odporowego lub odporowo-narożnego dla linii średniego napięcia, a także słupa krańcowego dla linii niskiego napięcia. Stacja jest przystosowana do zainstalowania po stronie średniego napięcia odłącznika (rozłącznika) lub odłącznika (rozłącznika) z uziemnikiem albo odłączniko-uziemnika (rozłączniko-uziemnika). Stacje są zbudowane z żerdzi typu E o długościach: 8,2; 9; 10,5; 12 lub 13,5 m, o wytrzymałości od 6 do 35 kN [7].

Stacje słupowe STSp(b) są realizowane w wielu wariantach wykonania i są, podobnie jak poprzednio omawiane stacje, wykorzystywane do zasilania z sieci napowietrznej lub kablowej SN m.in. odbiorców zlokalizowanych na terenach wiejskich lub podmiejskich. W tej stacji transformator jest połączony z zasilającą linią SN przez odłącznik (rozłącznik) z uziemnikiem i podstawy bezpiecznikowe SN [7]. Możliwa jest również instalacja ograniczników przepięć SN. Wyprowadzenia obwodów mają wpływ na wyposażenie stacji po stronie niskiego napięcia. Rozdzielnice RS-W, które stosuje się do rozdziału obwodów nn, umieszcza się albo na żerdzi stacyjnej albo jako wolnostojące. Stacje są zbudowane z żerdzi typu E o długościach: 10,5; 12 lub 13,5 m, o wytrzymałości od 6 do 12 kN [7].

Stacje słupowe typu STSR i STSRp są realizowane w wielu wariantach wykonania i – tak jak wcześniej przedstawiane rozwiązania stacji słupowych – są wykorzystywane głównie do zasilania odbiorców na terenach wiejskich i podmiejskich. Występują w dwóch wersjach: podstawowej – z odłącznikiem z uziemnikiem, ogranicznikiem przepięć, podstawami bezpiecznikowymi i transformatorem napowietrznym jako wyposażeniem strony SN oraz uproszczonej – bez podstaw bezpiecznikowych strony SN i pomostu obsługi [7]. W tych stacjach stosuje się zasadniczo transformatory o mocy znamionowej 100, 160, 250 lub 400 kVA. Można jednak zastosować jednostkę o mocy 630 kVA. Mostki służące do łączenia aparatury i osprzętu z linią średniego napięcia wykonuje się przewodami w osłonie izolacyjnej. Stacje są zbudowane z żerdzi typu E o długościach: 8,2; 9; 10,5; 12 lub 13,5 m, o wytrzymałości od 2,5 do 12 kN [7].

Stacje słupowe typu STSpb-W są – tak jak wcześniej przedstawiane rozwiązania stacji słupowych – wykorzystywane m.in. do zasilania odbiorców na terenach wiejskich i podmiejskich. Występują w dwóch wersjach: podstawowej i uproszczonej (bez podstaw bezpiecznikowych SN). Mogą być używane w układzie słupa krańcowego dla linii zarówno niskiego, jak i średniego napięcia. Po stronie SN istnieje możliwość zabudowania odłącznika lub odłącznika z uziemnikiem. Rozdział obwodów nn może być realizowany przez: rozdzielnice RS-W na żerdzi stacyjnej lub wolnostojące, złącza kablowe wolnostojące, szafy oświetleniowe słupowe i wolnostojące oraz rozłączniki słupowe nn [7]. Stacje są zbudowane z żerdzi typu EM o długościach: 10,5; 12; 13,5 lub 15 m, o wytrzymałości od 6 do 35 kN [7].

Stacje słupowe typu STSd i STSdP są realizowane w wielu wariantach wykonania i – tak jak wcześniej przedstawiane rozwiązania stacji słupowych – są wykorzystywane m.in. do zasilania odbiorców na terenach wiejskich i podmiejskich. Występują w dwóch wersjach: podstawowej – z odłącznikiem (rozłącznikiem) z uziemnikiem, ogranicznikiem przepięć, podstawami bezpiecznikowymi i transformatorem napowietrznym jako wyposażeniem strony SN oraz uproszczonej – bez podstaw bezpiecznikowych strony SN i pomostu obsługi. W tych stacjach stosuje się transformatory o mocy znamionowej maksymalnie do 250 kVA. Wyposażenie stacji po stronie nn uwarunkowane jest charakterem wyprowadzeń obwodów nn. Konstrukcję nośną stacji stanowi słup bliźniaczy lub pojedynczy z żerdzi drewnianych [4].

Stacje słupowe typu STE są – podobnie jak wcześniej przedstawiane rozwiązania stacji słupowych – wykorzystywane m.in. do zasilania odbiorców na terenach wiejskich i podmiejskich. Wykonuje się je na słupach pojedynczych z żerdzi wirowanych typu E i EM, wyposaża w transformator o mocy znamionowej maksymalnie do 630 kVA i stosuje na napięcie do 20 kV [7]. Występują w dwóch wersjach: podstawowej – z odłącznikiem z uziemnikiem, ogranicznikiem przepięć, podstawami bezpiecznikowymi i transformatorem napowietrznym jako wyposażeniem strony SN oraz uproszczonej – bez podstaw bezpiecznikowych strony SN i pomostu obsługi [7]. Stacje są zbudowane z żerdzi typu E i EM o długościach: 9; 10,5; 12 i 13,5 m, o wytrzymałości 12, 15, 20, 25 lub 33 kN [7].

W tabeli 1. przedstawiono rozwiązania wybranych krajowych stacji słupowych, z oznaczeniami stosowanymi przez producentów, wyposażeniem i wybranymi danymi technicznymi.

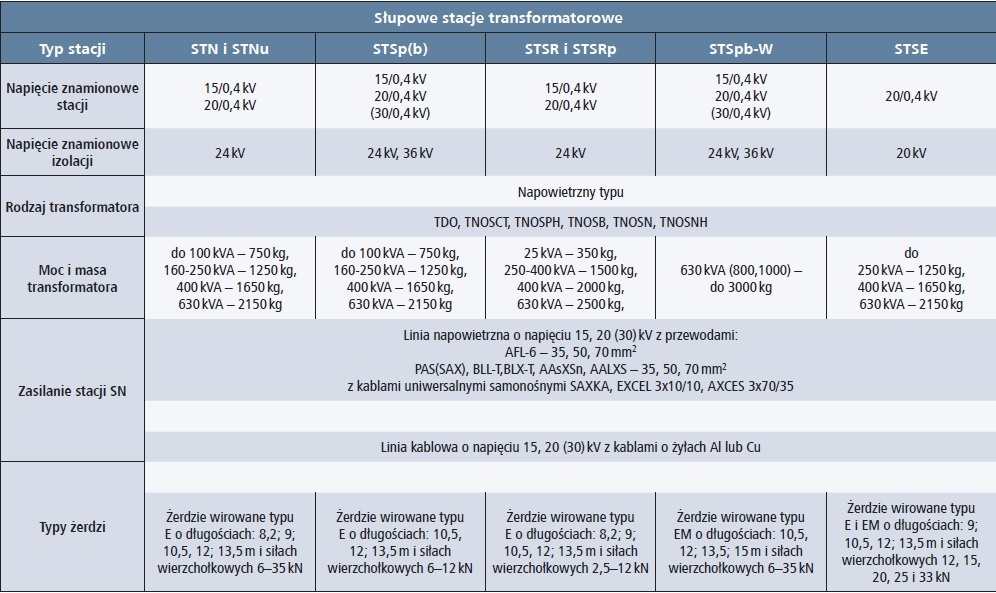

Tab. 1. Wybrane stacje słupowe SN/nn [7]

Wnioski

Stacje słupowe SN są ważnymi elementami sieciowej infrastruktury elektroenergetycznej na terenach wiejskich i podmiejskich. Dzięki swej prostocie i niskim kosztom inwestycyjnym i eksploatacyjnym zdominowały ten segment infrastruktury, stając się zdecydowanie najliczniejszą grupą stacji SN w kraju.

Krajowa oferta stacji słupowych jest bardzo szeroka i obejmuje wiele typów stacji. Zróżnicowane parametry, a także różnorodne rozwiązania konstrukcji nośnych takich stacji umożliwiają postawienie ich w różnych lokalizacjach na terenie kraju, nawet na obszarach górskich lub trudno dostępnych. Ponadto pozwalają na optymalny dobór ich wyposażenia, dostosowany do potrzeb inwestora.

Wymagania ogólne dla stacji słupowych określane są przez operatora systemu dystrybucyjnego właściwego dla terenu lokalizacji stacji w wytycznych dotyczących standaryzacji tych stacji lub specyfikacjach funkcjonalnych, natomiast proces projektowania i budowy tych stacji musi być realizowany zgodnie z zasadami wiedzy technicznej i obowiązującymi w tym zakresie aktami prawnymi (ustawami i rozporządzeniami), instrukcją ruchu i eksploatacji sieci dystrybucyjnej, opracowaną przez operatora systemu dystrybucyjnego właściwego dla terenu lokalizacji stacji, oraz dokumentami technicznymi opracowanymi przez wspomnianego operatora i normami przedmiotowymi.

Literatura

W. Dołęga, Stacje elektroenergetyczne, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2007.
Praca zbiorowa pod redakcją A. Rynkowskiego i W. Jabłońskiego, Sieci, instalacje i urządzenia elektroenergetyczne o napięciu powyżej 1 kV. Poradnik inżyniera elektryka, projektanta i inwestora, Wydawnictwo Verlag Dashofer Sp. z o.o., Warszawa 2013.
W. Dołęga, Stacje elektroenergetyczne SN/nn – wybrane aspekty bezpieczeństwa. „elektro.info” nr 11/2022, s. 18-23.
W. Dołęga, Wiejskie stacje elektroenergetyczne SN, „Energetyka” nr 5/2017, s. 316-320.
Album słupowych stacji transformatorowych SN/nn z transformatorami o mocy do 630 kVA na żerdziach wirowanych, tom I, PTPiREE, 2020.
Album słupowych stacji transformatorowych SN/nn z transformatorami o mocy do 630 kVA na żerdziach wirowanych, tom II, PTPiREE, 2020.
Katalog – Słupowe stacje transformatorowe, ZPUE Włoszczowa, 2021.
PN-EN IEC 61936-1:2022-04 Instalacje elektroenergetyczne o napięciu wyższym od 1 kV AC i 1,5 kV DC. Część 1: AC
Specyfikacja techniczna: Słupowe stacje transformatorowe SN/nn, ENERGA Operator S.A., wersja 03, 2017.
Stacje transformatorowe słupowe SN/nn. Standard w sieci dystrybucyjnej ENEA Operator Sp. z o.o., 2015.
Standard techniczny nr 25/2017 – Stacje transformatorowe słupowe SN/nn do stosowania w TAURON Dystrybucja S.A., TAURON Dystrybucja S.A., 2017.
