Bezpieczniki topikowe do zabezpieczeń instalacji niskiego napięcia przeznaczone do obsługi przez osoby wykwalifikowane

Bezpieczniki nożowe NH

Konrad Trzebiatowski | Elektro.info 10/2023 | 2023-11-16

Elementy składowe bezpiecznika systemu NH/WT, rys. K. Trzebiatowski

System przemysłowych bezpieczników topikowych niskiego napięcia znany jest w Polsce jako NH/WT, nazywany jest też skrótem WTN – bezpieczniki z wkładkami o stykach nożowych. Bezpieczniki topikowe systemu NH/WT (wg norm przedmiotowych) przeznaczone są do obsługi tylko przez osoby wykwalifikowane i upoważnione.

W innych krajach, szczególnie w Niemczech, bezpieczniki te funkcjonują pod symbolem NH (Niederspannungs-Hochleistungs – niskie napięcie, duża moc). Bezpieczniki NH/WT przeznaczone są do obsługi tylko przez osoby wykwalifikowane i upoważnione (bezpieczniki przeznaczone głównie do stosowania w przemyśle). Oznacza to, że nie posiadają technicznych rozwiązań ograniczających możliwość zamiany wkładek topikowych w podstawach bezpiecznikowych, dodatkowych osłon przed dotykiem części pod napięciem lub osłon przeciwłukowych. Jednak stosowanie dodatkowych osłon w systemie bezpieczników NH/WT powinno stać się powszechną praktyką, aby uniknąć powyższych zagrożeń. Ponadto bezpieczniki NH/WT są montowane w miejscach niedostępnych dla użytkownika instalacji elektrycznej nieupoważnionego do wykonywania napraw, konserwacji lub wymiany wkładek topikowych.

System bezpieczników topikowych nożowych NH/WT składa się z trzech głównych części, które pokazano na rysunku 1.:

Podstawy bezpiecznikowej NH – z zaciskami szczękowymi (sprężynowymi, rys. 2.) przystosowanymi do współpracy ze stykami nożowymi wkładki topikowej
Wkładki topikowej NH/WT – z zaczepami i stykami nożowymi – najważniejszej części bezpiecznika
Uchwytu izolacyjnego NH – do zakładania i wyjmowania wkładek topikowych NH/WT do lub z podstawy bezpiecznikowej NH.

Rys. 1. Elementy składowe bezpiecznika systemu NH/WT, rys. K. Trzebiatowski

Rys. 2. Zacisk szczękowy podstawy bezpiecznikowej NH, rys. K. Trzebiatowski

Uchwyt ten jest wymiarowo przystosowany do wszystkich wielkości (od NH000 do NH3) wkładek topikowych systemu NH/WT z wyjątkiem wkładki wielkości NH4. Wkładka NH4 ma bowiem w swoich stykach nożowych specjalne wycięcia na śruby dociskowe (rys. 4.), w które wyposażone są zaciski szczękowe podstawy bezpiecznikowej NH4. Wkładka topikowa NH4 jest do podstawy NH4 przykręcana, a nie wciskana w zaciski szczękowe – tak jak w przypadku wkładek topikowych mniejszych wielkości. Gdy istnieje konieczność wymiany wkładki topikowej w podstawie bezpiecznikowej będącej pod napięciem, to do jej wyjmowania i zakładania należy posłużyć się uchwytem izolacyjnym NH, z rękawem ochronnym wykonanym z wytrzymałej mechanicznie i niepalnej dermy lub skóry, chroniącym rękę montera przed cieplnymi skutkami ewentualnego łuku elektrycznego (rys. 3.).

Rys. 3. Uchwyt izolacyjny NH z rękawem, rys. K. Trzebiatowski

Rys. 4. Wkładka topikowa NH4, rys. K. Trzebiatowski

Bezpieczniki topikowe nożowe NH/WT – w odróżnieniu od wcześniej przedstawionych systemów bezpiecznikowych D, DO i C – mają znamionową zwarciową zdolność wyłączania przekraczającą 100 kA, co często pokrywa wartości spodziewanych prądów zwarciowych, spotykanych w instalacjach niskiego napięcia. Dla użytkowników tych bezpieczników oraz projektantów oznacza to, że w wielu przypadkach nie ma potrzeby szczegółowego określania spodziewanego prądu zwarciowego w obwodzie, który ma być zabezpieczony tymi bezpiecznikami.

Jak pokazano na rysunku 5., wkładka topikowa NH/WT składa się z topika zgrzanego do dwóch styków nożowych i całość jest umieszczona wewnątrz korpusu ceramicznego wypełnionego szczelnie piaskiem kwarcowym. Styki nożowe wykonane z miedzi lub mosiądzu są pokryte galwanicznie powłoką srebrną i umieszczone w centralnej części pokryw aluminiowych, z wystającymi zaczepami służącymi do zakładania na nie uchwytu izolacyjnego w czasie wyjmowania lub zakładania wkładki topikowej do podstawy bezpiecznikowej. Na górnej pokrywie wkładki umieszczony jest wskaźnik jej zadziałania w postaci czerwonej sprężystej blaszki, która po zadziałaniu wkładki i przepaleniu się drutu oporowego wskaźnika zadziałania (umieszczonego równolegle w korpusie do topika) unosi się (rys. 6.), sygnalizując konieczność jej wymiany.

Rys. 5. Budowa wkładki topikowej nożowej NH/WT, rys. K. Trzebiatowski
Rys. 6. Wskaźnik po zadziałaniu wkładki topikowej nożowej NH/WT, rys. K. Trzebiatowski

Budowa wkładki topikowej WT/NH wydaje się prosta, jednak o skutecznym i bezpiecznym działaniu wkładki decydują cechy, parametry i właściwości jej części składowych.

Topik jest najważniejszym elementem decydującym o charakterystyce czasowo-prądowej (t-I) wkładki i jest odpowiedzialny za przyrosty temperatury wkładki w czasie jej pracy pod obciążeniem i znamionową moc rozpraszaną ΔP wkładki (tabela 1.). Będący najważniejszą częścią bezpiecznika topik jest wykonany – z najwyższą starannością i precyzją – z taśmy miedzianej lub srebrnej. Jednakowej grubości taśma, jej znakomita przewodność właściwa i wysoka precyzja wycięcia, zapewniają niskie straty mocy wkładki i jej prawidłową charakterystykę czasowo-prądową. Na topiku znajdują się odpowiednie przewężenia miejscowe – przeciążeniowe i zwarciowe, w których to topik przepala się w momencie zadziałania wkładki na skutek prądu przeciążeniowego lub zwarciowego.

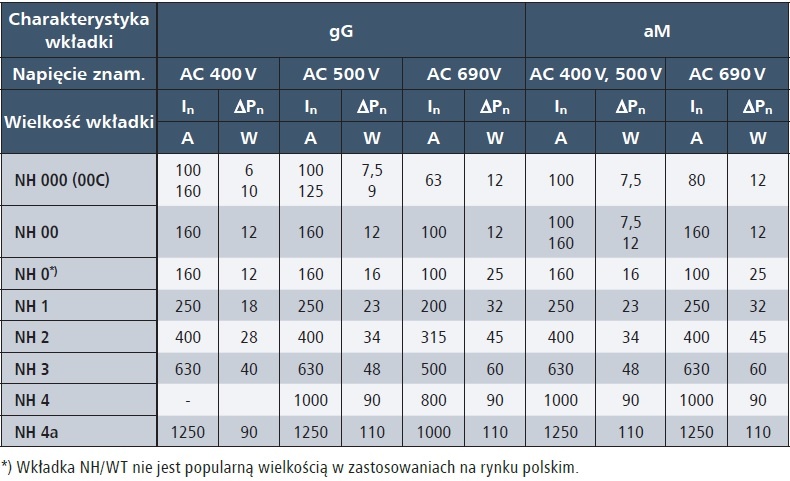

Tab. 1. Największe (dopuszczalne) znamionowe wartości mocy rozpraszanej wkładek NH/WT o charakterystykach gG (zwłocznej) i aM (silnikowej) wg normy PN-HD 60269-2

Korpus ceramiczny – korpus ten wykonany jest najczęściej ze steatytu lub porcelany elektrotechnicznej i charakteryzuje się dużą odpornością na wysokie temperatury i wysokie ciśnienie wewnętrzne w czasie zadziałania wkładki, szczególnie w czasie wyłączania zwarcia. Ponadto korpus zapobiega wydostaniu się łuku elektrycznego i płynnego metalu na zewnątrz.

Pokrywy (górna i dolna) – w standardowych wersjach wkładek topikowych pokrywy te są wykonane z utwardzonego aluminium. Wystające zaczepy o odpowiednim rozstawie (właściwym wg normy dla każdej wielkości wkładki) są przystosowane do współpracy z uchwytem izolacyjnym w trakcie zakładania lub wyjmowania jej z podstawy bezpiecznikowej lub z osłoną wkładki topikowej w rozłączniku bezpiecznikowym. Zaczepy do uchwytu izolacyjnego wkładki topikowej mogą być wykonane z metalu lub materiału izolacyjnego. Mogą być częściami czynnymi (pod napięciem) lub izolowanymi w czasie normalnego użytkowania. Łącznie z odpowiednią uszczelką, zastosowaną pomiędzy ceramicznym korpusem a pokrywą, muszą zapewnić całkowitą szczelność i wytrzymałość przed wydostaniem się łuku elektrycznego na zewnątrz. W ofercie różnych firm istnieją również wkładki topikowe NH/WT wykonane w wersji tzw. górniczej – do stosowania ich w górnictwie naziemnym. Z uwagi na to, że w górnictwie istnieje zakaz stosowania aluminium, pokrywy tych wkładek wykonane są ze stali lub z mosiądzu, aby maksymalnie ograniczyć możliwość wydostania się łuku elektrycznego na zewnątrz.

Piasek kwarcowy jako wypełnienie korpusu wkładki z topikiem jest niezbędny do uzyskania dużej zdolności ograniczania prądu zwarciowego przez wkładkę. Najczęściej używany jest krystaliczny piasek kwarcowy o dużej czystości chemicznej i mineralnej o znacznej zawartości krzemionki (SiO₂) przekraczającej 99,5%. Jest kompletnie suchy dzięki osuszaniu ogniowemu. Odpowiednio dobrana granulacja piasku oraz dokładne, gęste wypełnienie korpusu wkładki piaskiem na specjalnym urządzeniu wibracyjnym gwarantuje szybkie i skuteczne wygaszenie łuku elektrycznego w czasie wyłączania prądu zwarciowego, a przez to wysoką zwarciową zdolność wyłączania wkładki.

Wskaźnik zadziałania pozwala bardzo szybko zidentyfikować przepaloną wkładkę topikową. Może być również wykorzystany jako wybijak do uruchamiania mikrołącznika lub urządzenia rozłączającego (np. rozłącznika bezpiecznikowego), jeżeli jest wyposażony w sprężynę o odpowiedniej sile nacisku.

Ścieżka lutowia jest to wąski pasek lutowia stopu cynowego, zdolnego do reagowania z materiałem topika, nałożony na topik w miejscu, gdzie znajdują się przewężenia tzw. przeciążeniowe. Ścieżka stopu cyny nachodzi częściowo na przewężenia – jego obecność na topiku ma za zadanie przesuwać charakterystykę czasowo-prądową wkładki w stronę niższych prądów topienia.

Styki nożowe pełnią funkcję elektrycznego i mechanicznego połączenia ze stykami szczękowymi podstawy lub rozłącznika bezpiecznikowego. Są wykonane z kształtownika miedzianego lub z mosiądzu galwanicznie pokrytego warstwą srebra.

Obecnie wkładki topikowe NH/WT występują w dwóch rodzajach pod względem wykonania wskaźnika zadziałania: ze standardowym wskaźnikiem zadziałania w postaci sprężystej blaszki (rys. 6.) oraz w wersji tzw. kombi, czyli z podwójnym wskaźnikiem zadziałania – standardowym oraz w postaci czerwonego „oczka” umieszczonego w środkowej części korpusu ceramicznego blaszki (rys. 7.).

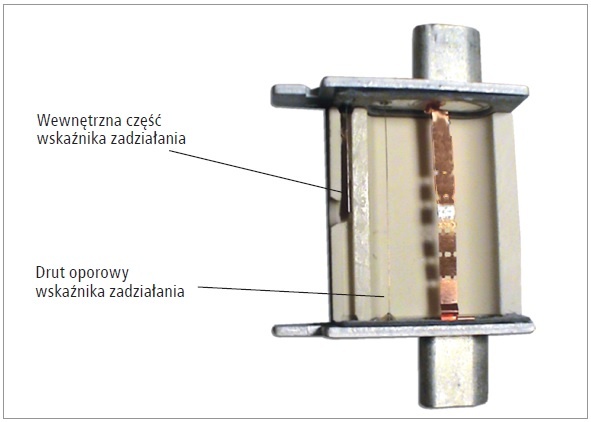

Rys. 7. Widok wewnętrzny wkładki topikowej z podwójnym wskaźnikiem zadziałania – kombi, rys. K. Trzebiatowski

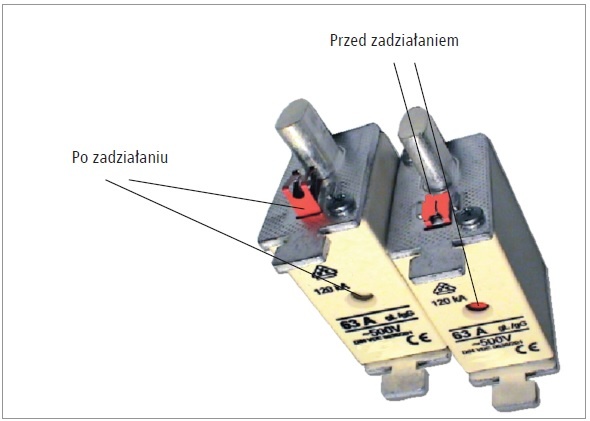

Rys. 8. Wkładka topikowa NH00 z podwójnym wskaźnikiem zadziałania – kombi, rys. K. Trzebiatowski

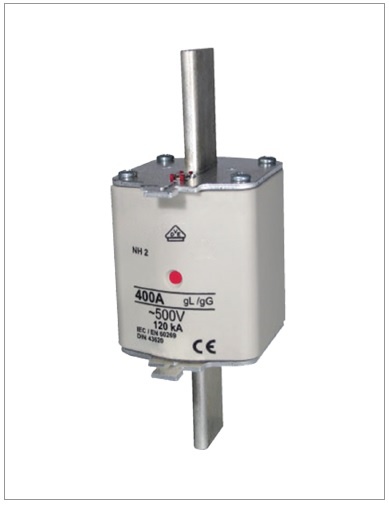

Rys. 9. Wkładka topikowa NH2 gG z podwójnym wskaźnikiem zadziałania – kombi, rys. K. Trzebiatowski

Podwójny wskaźnik zadziałania wkładki topikowej NH ma służyć łatwiejszej i pewniejszej identyfikacji wkładki przepalonej, szczególnie pracującej w rozłączniku bezpiecznikowym NH (rys. 10.). Jak widać na zdjęciu, w rozłączniku bezpiecznikowym standardowy wskaźnik jest praktycznie niewidoczny. Wskaźnik (czerwone „oczko”) umieszczony w centralnej części korpusu ceramicznego wkładki doskonale sygnalizuje stan pracy wkładki.

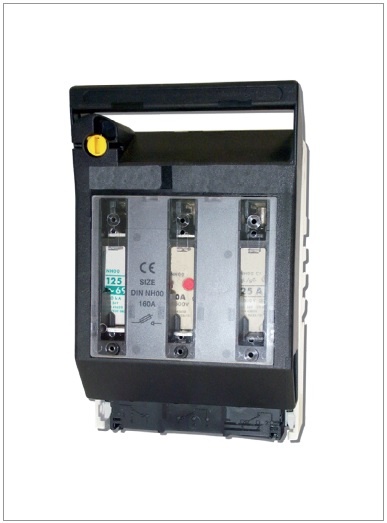

Rys. 10. Wkładka topikowa NH kombi w rozłączniku bezpiecznikowym NH, rys. K. Trzebiatowski

W czasach rozwijającej się automatyzacji coraz bardziej niezbędna staje się zdalna sygnalizacja zadziałania zabezpieczeń, co wiąże się z koniecznością przesłania pewnego sygnału niejednokrotnie na znaczną odległość. Standardowy wskaźnik zadziałania natomiast jest niezbędny do zastosowania takiej zdalnej sygnalizacji zadziałania wkładki poprzez zastosowanie zespołu mikrołącznika (rys. 11.). Zespół mikrołącznika zakłada się na górny zaczep pokrywy wkładki topikowej, tak aby końcówka dźwigni spoczywała na sprężystej blaszce wskaźnika. Po zadziałaniu wkładki, kiedy wskaźnik unosi się, dźwignia mikrołącznika również się unosi i uruchamia mikrołącznik migowy umieszczony pod obudową zespołu mikrołącznika (rys. 12.). Zadziałanie mikrołącznika powoduje zamknięcie (lub otwarcie) obwodu sterującego i uruchomienie sygnalizacji, uruchomienie rezerwy itd. Dźwignia mikrołącznika ma regulowaną długość, co oznacza, że NVS5 można zastosować do wkładek wszystkich wielkości: od NH000 do NH3.

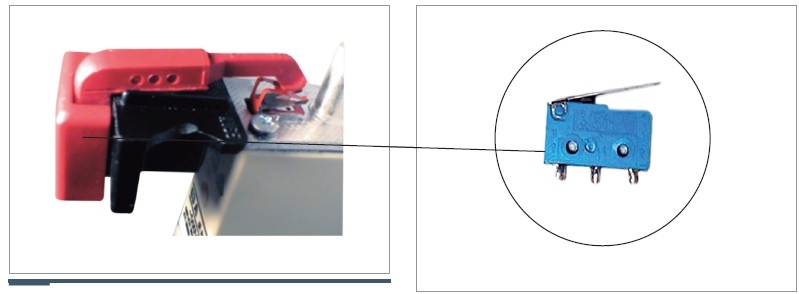

Rys. 11. Zespół mikrołącznika zespolony z wkładką topikową NH, rys. K. Trzebiatowski
Rys. 12. Mikrołącznik migowy, rys. K. Trzebiatowski

Wkładkę topikową z nasuniętym mikrołącznikiem można stosować tylko w podstawie bezpiecznikowej i nie ma możliwości zamocowania jej w rozłączniku bezpiecznikowym NH. W czasie normalnej pracy wkładki topikowej NH/WT obie jej pokrywy, a tym samym wystające z nich zaczepy – zarówno górny, jak i dolny (rys. 5.) – są elektrycznie połączone ze stykami nożowymi wkładki. Oznacza to, że wystające zaczepy są pod napięciem i stanowią tzw. części czynne. Te wystające części będące pod napięciem mogą być niejednokrotnie niebezpieczne i mogą stanowić zagrożenie w przypadku ich przypadkowego dotknięcia przez osobę dokonującą np. wymiany sąsiednich wkładek topikowych po ich zadziałaniu. Dla uniknięcia powyższego zagrożenia została skonstruowana wkładka NH z uchwytami izolacyjnymi (rys. 13.). Jednym z takich rozwiązań technicznych są obie pokrywy wykonane z izolacyjnego tworzywa sztucznego (rys. 13a).

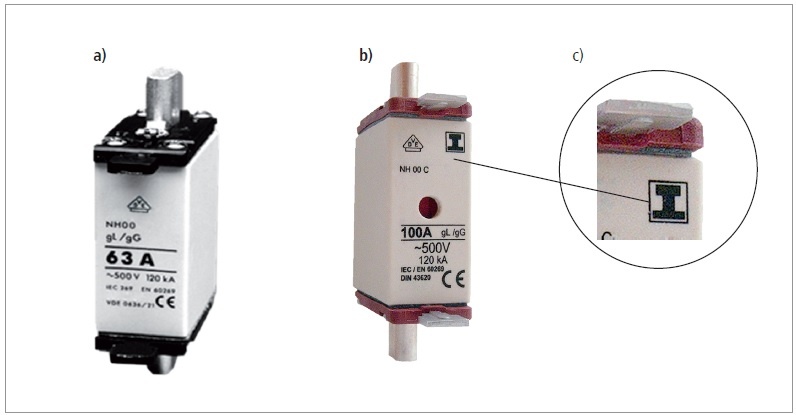

Rys. 13. Wkładki topikowe NH/WT z izolowanymi zaczepami: a) zaczepy z tworzywa, b) zaczepy metalowe, c) znaczek informacyjny o zaczepach beznapięciowych, rys. K. Trzebiatowski

Jednak takie rozwiązanie spotyka się coraz rzadziej z uwagi na konieczność zapewnienia zaczepom odpowiedniej mechanicznej wytrzymałości, zwłaszcza w warunkach niskich temperatur otoczenia. Przy niskich temperaturach tworzywo staje się kruche i grozi urwaniem zaczepu podczas wyjmowania wkładki z podstawy bezpiecznikowej za pomocą izolowanego uchwytu NH przy jej wymianie. Innym rozwiązaniem są zaczepy metalowe odizolowane od styków nożowych wkładki (zachowane bezpieczne odległości), co sprawia, że wystające zaczepy zapewniają wytrzymałość mechaniczną, są niewrażliwe na temperaturę otoczenia i – co najważniejsze – są beznapięciowe. W przypadku gdy wkładka ma zaczepy beznapięciowe, wykonane z materiału przewodzącego (metalowe), wytwórca wkładki musi poinformować o tym użytkownika poprzez naniesienie na widoczną część korpusu ceramicznego specjalnego znaczka (rys. 13c), wymaganego przez odpowiednią normę dotyczącą wkładek NH/WT. Zdalną sygnalizację zadziałania wkładki można natomiast uzyskać, stosując wkładkę z wybijakiem wbudowanym w dolną pokrywę wkładki topikowej NH (rys. 14.), który po zadziałaniu wkładki wysuwa się na zewnątrz z odpowiednią siłą z tulejki i uderza w dźwignię mikrołącznika (rys. 15.) wbudowanego w rozłączniku bezpiecznikowym NH. W celu zbudowania zespołu zdalnej sygnalizacji dla wkładek topikowych z wybijakiem należy rozłącznik bezpiecznikowy HVL wyposażyć w specjalny zestaw mikrołączników K-LTL (rys. 16.), który montowany jest w dolnej części rozłącznika.

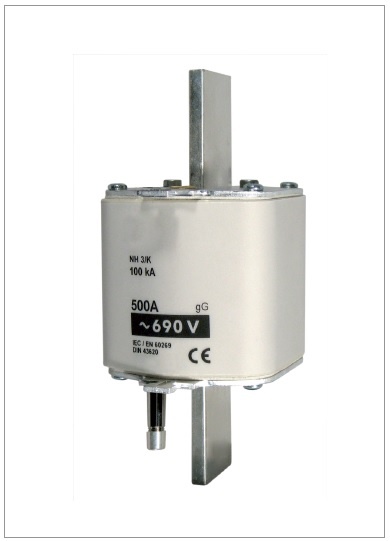

Rys. 14. Wkładka topikowa NH z wybijakiem, rys. K. Trzebiatowski

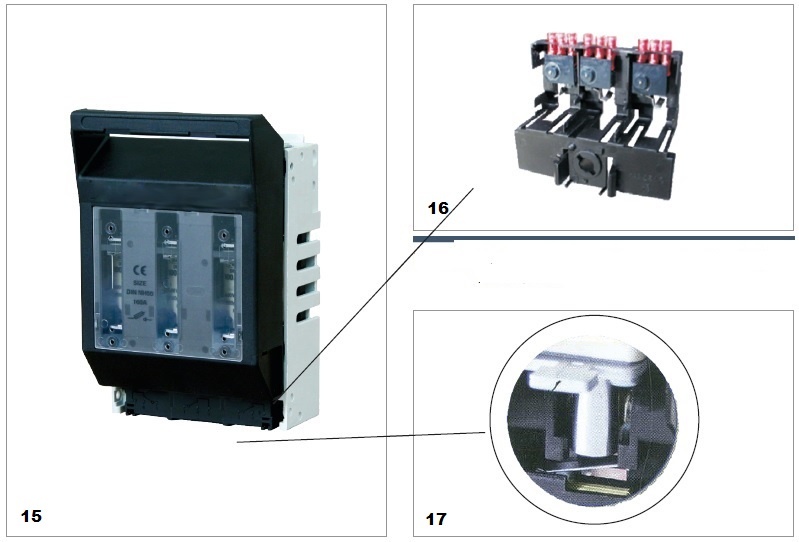

Rys. 15. Rozłącznik bezpiecznikowy NH, rys. K. Trzebiatowski
Rys. 16. Zestaw mikrołączników sygnalizacji zadziałania wkładek z wybijakiem, rys. K. Trzebiatowski
Rys. 17. Zestaw mikrołączników sygnalizacji zadziałania wkładek z wybijakiem, rys. K. Trzebiatowski

Wkładki topikowe NH-...C o zmniejszonym korpusie ceramicznym (kompaktowe)

Norma PN-HD 60269-2 dotycząca bezpieczników topikowych nożowych NH wprowadza nowe wielkości wkładek topikowych oznaczonych jako 1C, 2C i 3C (rys. 18.). Pozwala producentom na to, aby w pewnych wielkościach wkładek topikowych, dla ich odpowiednich prądów znamionowych, mogli do produkcji wkładek topikowych stosować korpusy ceramiczne przypisane mniejszym wymiarowo wkładkom topikowym.

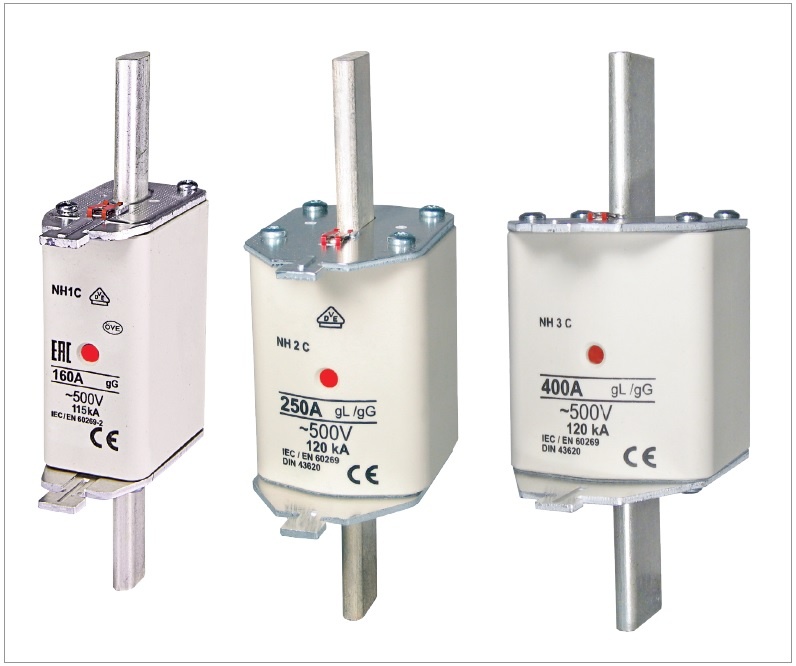

Rys. 18. Wkładki topikowe kompaktowe NH…C, rys. K. Trzebiatowski

Dokładny zapis w normie brzmi: „Jeżeli zakresy prądów znamionowych wkładek wielkości bezpiecznikowej 0, 1, 2 i 3 zachodzą na siebie, to są dopuszczalne wymiary przypisane mniejszej wielkości”. I tak:

dla wkładki wielkości 1 o prądach znamionowych do 160 A można zastosować korpus ceramiczny od wkładki o wielkości 0, uzyskując wtedy wkładkę NH1C – I_{n max} – 160 A,
dla wkładki o wielkości 2 o prądach znamionowych do 250 A można zastosować korpus ceramiczny od wkładki o wielkości 1, uzyskując wkładkę NH 2C – I_{n max} – 250 A,
dla wkładki o wielkości 3 o prądach znamionowych do 400 A można zastosować korpus ceramiczny od wkładki o wielkości 2, uzyskując wkładkę NH 3C – I_{n max} – 400 A.

Rozszerzono więc asortyment wkładek topikowych nożowych NH. Istotną cechą wkładek topikowych kompaktowych 1C, 2C, 3C jest to, że ich korpus ceramiczny ma szerokość mniejszą od korpusów wkładek topikowych wielkości podstawowej NH1, 2, 3. Zmniejszone wymiary korpusów ceramicznych wkładek topikowych NH nie utrudniają stosowania ich w standardowych podstawach bezpiecznikowych lub w rozłącznikach bezpiecznikowych. Wkładki NH1C można stosować w podstawach wielkości NH1, wkładki NH2C – w podstawach wielkości NH2, a wkładki NH3C – w podstawach wielkości NH3. Mimo zmniejszonych wymiarów korpusu wkładki topikowej, nie zostały zmienione wymiary zaczepów do wyjmowania i zakładania wkładek. Oznacza to, że zarówno wkładki podstawowego szeregu 00, 1, 2, 3 jak i wkładki kompaktowe 00C, 1C, 2C, 3C można zakładać i wyjmować z podstaw NH, używając tego samego uchwytu izolacyjnego NH (rys. 3.).

Rysunek wymiarowy (rys. 19.) oraz tabela 2. umożliwiają porównanie wymiarów wkładek topikowych NH standardowych z wkładkami kompaktowymi NH… C.

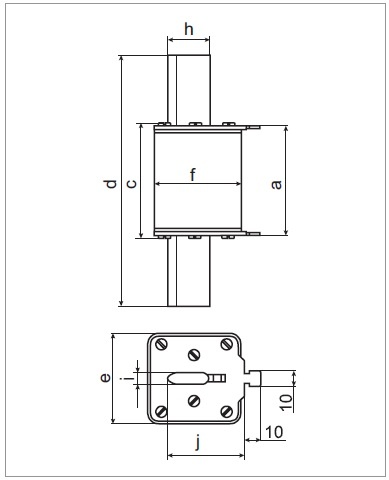

Rys. 19. Rysunek wymiarowy wkładek topikowych NH wg normy, rys. K. Trzebiatowski

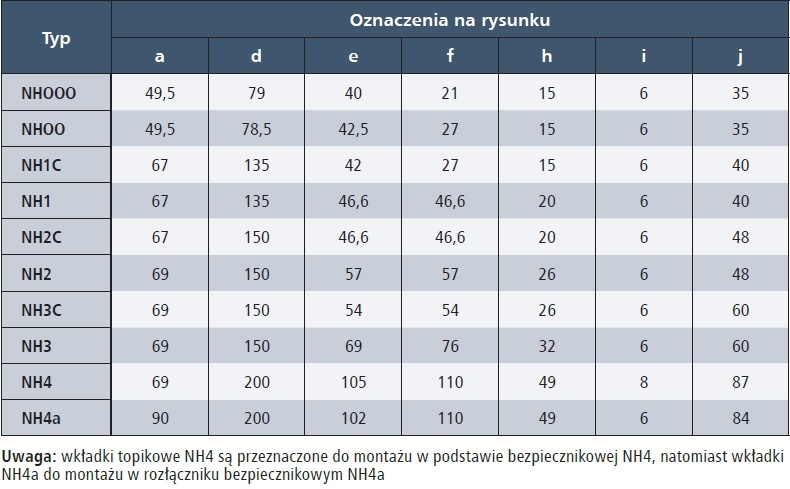

Tab. 2. Wymiary wkładek topikowych przemysłowych NH (bez dopuszczalnych tolerancji wymiarowych podanych w normie)

Dla wkładek topikowych kompaktowych 1C, 2C, 3C obowiązują te same charakterystyki czasowo-prądowe (t-I), co dla wkładek NH standardowych wielkości 1, 2, i są z tymi wkładkami zamienne pod względem parametrów elektrycznych. Są również tańsze. Mają tę samą znamionową zwarciową zdolność wyłączania – 120 kA. Jednak ich prądy znamionowe maksymalne Imax są ograniczone dla poszczególnych wielkości. I tak dla wkładek wielkości NH1C prąd znamionowy maksymalny wynosi 160 A, dla wkładek wielkości NH2C – 250 A, a dla wkładek wielkości 3C – 400 A. Powodem zmniejszenia ich prądów znamionowych maksymalnych jest wyeliminowanie możliwości pękania korpusów ceramicznych przy wyłączaniu największych spodziewanych prądów zwarciowych, na które jest narażona wkładka topikowa podczas eksploatacji. Masa małogabarytowych wkładek topikowych – kompaktowych została zmniejszona o 20–30% w porównaniu z wkładkami o wielkościach standardowych NH 1, 2, 3. Ograniczanie wymiarów urządzeń zabezpieczających jest kierunkiem obserwowanym w procesie projektowania i eksploatacji instalacji elektrycznych. Wiąże się to z koniecznością zmniejszania miejsca zajmowanego przez układy rozdzielczo-zabezpieczające oraz umieszczaniem ich w małych i estetycznych rozdzielnicach.

Przykładem miniaturyzacji urządzeń zabezpieczających może być rozłącznik bezpiecznikowy NH000 (rys. 20.) o prądzie znamionowym do 160 A, przeznaczony wyłącznie do wkładek topikowych małogabarytowych NH000. Stosowanie osprzętu i wkładek topikowych kompaktowych NH obniża koszt wykonania elektrycznej instalacji zasilającej.

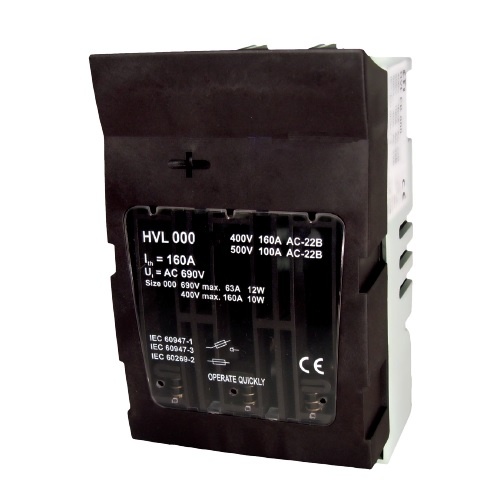

Rys. 20. Rozłącznik bezpiecznikowy NH000, rys. K. Trzebiatowski

Literatura

Katalogi firmowe SIBA, ETI Polam, Jean Mueller.
Norma PN-HD 60269-1.
Norma PN-HD 60269-2.
Norma PN-HD 60269-3.
E. Musiał, Bezpieczniki w nowoczesnych układach zabezpieczeń urządzeń niskiego napięcia, Poznań 2001.
A. Wolny, Korzyści wynikające ze stosowania współczesnych bezpieczników topikowych, Poznań 2005.
