Typowe wartości charakteryzujące instalację, rys. A. Łozowski
O bezpieczeństwie eksploatacji i sprawności instalacji wraz z przyłączonymi odbiornikami decyduje między innymi stan izolacji. Aby energia elektryczna mogła być przesyłana przez instalację, a następnie przetwarzana na użytkową postać w odbiornikach, elementy będące pod napięciem, a dostępne dla ludzi, muszą być izolowane od ludzi oraz od ziemi. Wyłączanie instalacji, aby ją sprawdzić, jest wielce kłopotliwe ze względu na pozbawianie dostawy energii oraz konieczność odłączania wrażliwych elementów.
Streszczenie
W artykule podano sposób oceny stanu izolacji instalacji elektrycznej na podstawie pomiaru prądu upływu, pobieranej mocy czynnej przez odbiorniki oraz jej rozległości (długości). Pozwala to zastosować zalecenie normowe, aby w trakcie przeglądów okresowych nie wykonywać demontażu instalacji. Tak wykonane badanie kontrolne instalacji zmniejsza koszty przeglądu oraz pozwala ocenić jej stan w trakcie pracy, wraz z przyłączonymi urządzeniami odbiorczymi.
Badania stanu izolacji mają charakter prewencyjny i rozpoznawczy – przed zagrażającymi uszkodzeniami powodującymi szkody lub wypadki. Pozwalają określić tempo starzenia się izolacji w wyniku intensywności eksploatacji, tj. pracy w podwyższonej temperaturze, promieniowania VP, uszkodzeń mechanicznych itp.
Przy uszkodzeniu instalacji lub odbiorników następuje przerwanie dostawy energii elektrycznej w ramach działania skutecznego wyłączenia – w czasie dostatecznie krótkim, zapewniającym bezpieczeństwo obsługi – przez zabezpieczenia nadmiarowoprądowe lub różnicowoprądowe.
Natomiast w trakcie normalnej pracy instalacji wraz z odbiornikami o jej stanie świadczy wartość rezystancji izolacji. Aby znać stan pracującej instalacji, należy ją okresowo badać i porównywać wyniki poszczególnych badań. Badania mają charakter rozpoznawczy i prewencyjny przed ewentualnym uszkodzeniem, skutkującym poniesieniem szkody lub wypadkiem.
Norma PN-HD 60364-6:2016 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie określa wymagania dla takich badań, które obejmują pomiar rezystancji izolacji:
W praktyce ich zrealizowanie nie jest takie proste. Należy uwzględnić odłączenie i ponowne podłączenie instalacji i odbiorników. Natomiast odbiorniki elektroniczne wymagają indywidualnego potraktowania. Aby rozwiązać ten problem, można skorzystać z praktycznych zasad podanych w wymienionej normie:
w pkt. 6.5.1.2 sprawdzanie okresowe instalacji należy wykonywać bez jej demontażu,
w pkt. 6.4.3.3 w przypadku, gdy obwód badany zawiera wyposażenie, które może w czasie pomiaru zostać uszkodzone lub mieć wpływ na wyniki, należy przeprowadzić pomiar między połączonymi ze sobą przewodami czynnymi a uziemieniem, tj. (L1, L2, L3, N) – (PE+E),
w pkt. 6.4.3.1 podane w normie metody wykonywania prób należy uważać za referencyjne – nie wyklucza się stosowania innych metod, pod warunkiem że dadzą one nie gorsze wyniki,
w pkt. 6.5.1.2 jeżeli obwody są monitorowane i funkcjonowanie RCM i IMD jest prawidłowe, to nie ma konieczności pomiaru rezystancji izolacji.
Korzystając z zapisu, że „podane w normie metody wykonywania prób należy uważać za referencyjne – nie wyklucza się stosowania innych metod, pod warunkiem że dadzą one nie gorsze wyniki”, można zaproponować zastosowanie pomiaru prądów upływowych, których wartość zależy od stanu izolacji instalacji i przyłączonych do niej odbiorników, a tym samym mogą one być podstawą do oceny stanu izolacji.
Zrealizować to można, uwzględniając:
stosunek rezystancji do reaktancji pojemnościowej izolacji Ru/Xuc ≈ 4*104,
prąd upływowy odbiorników powinien być nie większy niż 1 do 2 mA/kW,
im większy jest prąd roboczy obwodu, tym większy jest jego prąd upływowy,
prąd upływu obwodu mierzymy jako sumę prądów w przewodach (L1, L2, L3, N) lub prąd w PE.
Oczywiście prąd upływowy jest sumą prądu rezystancyjnego i pojemnościowego płynącego przez izolację zarówno instalacji, jak i odbiorników. Taki prąd mierzą zabezpieczenia różnicowoprądowe.
Rys. 1. Rozpływ prądu upływu w izolacji, rys. A. Łozowski
Prąd upływu przez izolację ma swoją analogię w prądzie płynącym przez kondensator – bo izolacja jest przecież kondensatorem. Im lepszy kondensator, tym lepsza izolacja, i tym mniejszy jest rezystancyjny prąd upływu. Podstawę teoretyczną wyznaczania rezystancji na podstawie prądu upływu przedstawia poniższa analiza. Prąd zmienny płynący przez idealny kondensator wynosi:
Natomiast w przypadku rzeczywistego kondensatora występuje przesunięcie fazowe między wektorami indukcji elektrycznej i natężenia pola, co wynika z występowania składowej czynnej i pojemnościowej w prądzie upływowym. Skutkuje to zmianą z kąta prostego pomiędzy napięciem a prądem na kąt ostry oraz występowaniem rezystancji upływowej izolacji Ru oraz reaktancji pojemnościowej izolacji Xuc.
Przy przyjęciu do rozważań równoległego połączenia Ru, Xuc w schemacie zastępczym izolacji i po uwzględnieniu typowych wartości materiałów izolacyjnych – w naszym przypadku polwinitu – otrzymamy użyteczny parametr do oceny stanu izolacji:
Prąd upływowy składa się z prądu rezystancyjnego i pojemnościowego. Pozwala to dla rzeczywistych i typowych wartości izolacji polwinitowej wyznaczyć stosunek rezystancji izolacji do reaktancji izolacji:
dla:
γ = 1•10-12 [S/m] – dla PCV,
ω = 314 [rad/s],
er’ = 5 – dla PCV,
eo = (1/36π•10–9 [F/m].
Wpływ różnych czynników na jakość izolacji
Wpływ temperatury otoczenia na rezystancję izolacji:
a) dla t = 20°C – współczynnik temperaturowy wynosi 1,00, a dla temperatur odpowiednio od 10°C do 30°C jego wartość wynosi od 0,25 do 1,40. Przykład: dla rezystancji izolacji 1 MΩ i różnych temperatur wartości rezystancji ulegną zmianie:
b) dla t = 12°C – 0,33 czyli 0,33 MW,
c) dla t = 28°C – 1,38 czyli 1,38 MΩ;
widać, że stosunek c/b ≈ 4, czyli różnica przy nieuwzględnieniu wpływu temperatury może być rzędu kilku lub nawet kilkuset procent.
Wpływ wartości prądu pracy instalacji:
Zwiększanie się wartości prądu roboczego powoduje podwyższenie wartości temperatury przewodu i oczywiście jego izolacji. Jest to drugie zjawisko temperaturowe, obok wpływu temperatury otoczenia, zmieniające rezystancję izolacji zarówno przewodów, jak i odbiorników.
Zarówno rezystancja izolacji i reaktancja pojemnościowa dla polwinitu maleją wraz ze wzrostem temperatury – od 20°C do 60°C – z prędkością:
rezystancja izolacji – 25 razy/°C,
reaktancja pojemnościowa izolacji – 0,05 raza/°C.
Wpływ przekroju przewodów na rezystancję jednostkową izolacji PCV przewodów wynosi:
a) dla s = 1,5 mm2 – 120 MΩ•km,
b) dla s = 240 mm2 – 20 MΩ•km.
Nieuwzględnienie przekroju przewodów powoduje kilkakrotne różnice w stosunku do prawidłowej interpretacji wyników pomiaru, w tym przypadku 6-krotne.
Wpływ długości: długość wpływa zarówno na rezystancję upływową Ru, jak i reaktancję pojemnościową, tj. Xuc; Ru = R1km/l; Xuc = Xuc1km/l – odwrotnie proporcjonalnie do długości.
Uwzględnienie wpływu długości badanego przewodu na określenie wymaganej rezystancji wymaga podzielenia otrzymanej w wyniku pomiaru wartości rezystancji przez długość i porównanie z wartością fabryczną.
Wpływ odbiorników: wprowadzają prąd upływu rzędu 1 ∼ 2 mA/kW; oznacza to wprowadzenie – dla prądu upływowego np. 1 mA – impedancji upływowej o wartości: 230 V/0,001 A = 230 kΩ;
Wpływ warunków środowiskowych, takich jak: kurz, wilgotność, pajęczyny, gryzonie – ma charakter losowy, ale nie pomijalny.
Wykonanie badań w czasie użytkowania („na ruchu”) zapewnia ocenę stanu izolacji na podstawie wartości prądu upływowego. Jest to zaleta tej metody. Eliminuje konieczność dokonywania zbyt częstych a uciążliwych przełączeń łącznikami – nie tylko wyłącznikami różnicowoprądowymi.
Aby zmniejszyć uciążliwość badań dla eksploatujących – zmniejszyć liczbę wyłączeń – należy zastosować metody pomiarowe, które pozwalają ocenić stan izolacji na podstawie wartości prądu upływowego. Jego wartość jest ściśle związana ze stanem izolacji danego obwodu, który składa się z instalacji i odbiorników.
Ten sposób oceny stanu izolacji znajduje – oprócz praktycznego uzasadnienia – także oparcie w stanie prawnym:
1. Zapis w normie [1] brzmi: „jeżeli obwody są monitorowane i funkcjonowanie RCM i IMD jest prawidłowe, to nie ma konieczności pomiaru rezystancji izolacji” – to oznacza, że ciągły pomiar prądu upływowego może zastąpić okresowy pomiar rezystancji izolacji;
2. Przy badaniu instalacji elektrycznych obiektów i urządzeń służby zdrowia dopuszczalna jest okresowa ocena izolacji na podstawie ciągłego pomiaru prądu upływowego.
Aby swobodnie poruszać się w zagadnieniach z zakresu „izolacja – prąd upływowy”, użyteczna jest znajomość typowych wartości charakteryzujących elementy instalacji, co ilustruje rysunek 2.

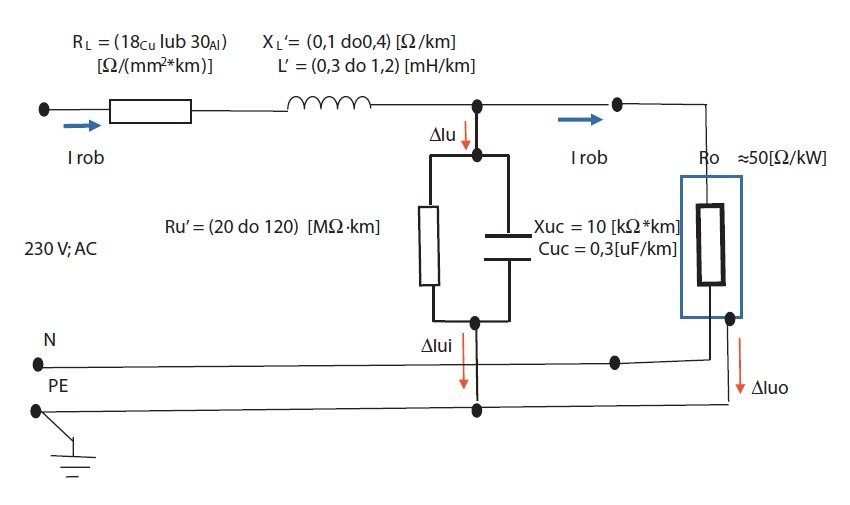

Rys. 2. Typowe wartości charakteryzujące instalację, rys. A. Łozowski
Na prąd upływu składają się trzy zasadnicze rodzaje upływności:
przewodów i kabli,
aparatów rozdzielczych,
odbiorników.
Miarą oceny stanu izolacji odbiorników w oparciu o wartość prądu upływowego jest stosunek tego prądu upływowego do pobieranej mocy czynnej, który powinien wynosić ΔIu/P < 2 mA/kW. Natomiast dla instalacji stan izolacji określa stosunek rezystancji do reaktancji pojemnościowej izolacji Ru/Xuc ≈ 4•104. Taka ocena jest innym sposobem określenia stanu izolacji obok klasycznego pomiaru rezystancji izolacji, który często nie jest wykonywany.

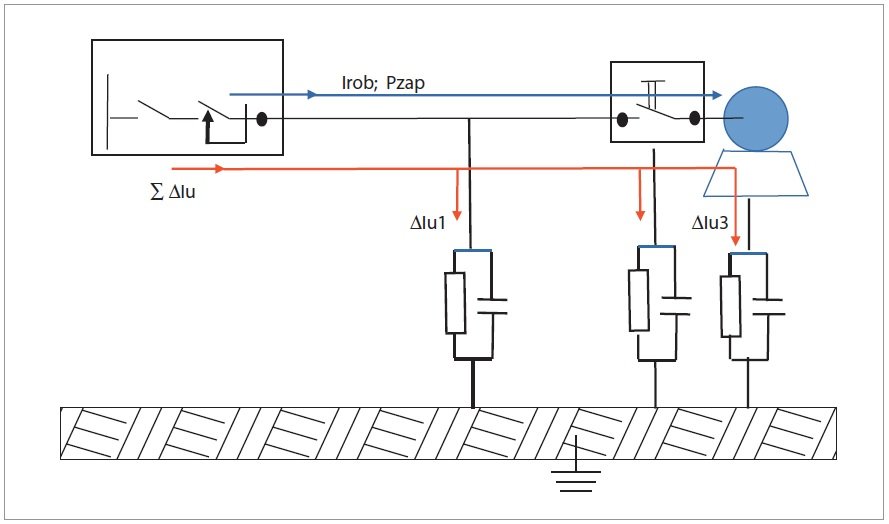

Rys. 3. Rozpływ prądu upływowego w instalacji, rys. A. Łozowski
Podane informacje są użyteczne przy przeglądach instalacji elektrycznych w obiektach budowlanych, które powinny podlegać okresowej kontroli:
do 5 lat – dla instalacji poddanych normalnym wpływom zewnętrznym,
do 1 roku – dla instalacji poddanych wpływom zewnętrznym niezaliczonym do normalnych, wymagających specjalnych zabezpieczeń,
co najmniej dwa razy w roku – w przypadku instalacji poddanych szkodliwym i niszczącym wpływom zewnętrznym w budynkach o powierzchni zabudowy przekraczającej 2000 m2 oraz w innych obiektach budowlanych o powierzchni dachu przekraczającej 1000 m2.
Literatura
Ustawa Prawo budowlane z dnia 7 lipca 1994 r. art. 62 pkt 1.2.
Rozporządzenie MI z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
PN-HD 60364-6 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie (tekst jednolity Dz.U. z 2022 roku poz. 1225 z poźn. zmianami).
