Uziemienia w sieciach elektroenergetycznych niskiego napięcia

mgr inż. Julian Wiatr | Elektro.info 12/2022 | 2023-01-02

Wymagania stawiane uziemieniom w elektroenergetycznych liniach napowietrznych [5]

W sieciach elektroenergetycznych nn uziemienia stanowią bardzo ważny element ochrony przeciwporażeniowej. Wymagania w tym zakresie zostały określone w normie N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. Są one jednak bardzo często błędnie interpretowane wskutek przyjętych upraszczających założeń.

Zobacz także

mgr inż. Julian Wiatr Uziemienia w sieciach elektroenergetycznych

Uziemienia w sieciach elektroenergetycznych

Wydawnictwo Naukowe PWN SA opublikowało długo oczekiwaną książkę autorstwa dr. inż. Witolda Hoppela, emerytowanego pracownika Politechniki Poznańskiej, oraz mgr. Roberta Marciniaka, właściciela firmy Galmar Sp. z o.o. w Poznaniu, pt. „Uziemienia w sieciach elektroenergetycznych”. Pozycja ta doskonale wypełnia lukę na rynku księgarskim oraz pozwoli na zakończenie niekończącej się dyskusji dotyczącej problematyki uziemień w sieciach elektroenergetycznych, różnorodnie intepretowanych przez wiele osób...

Erdol Haus Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi instalacjami. Projekt obejmuje także zapotrzebowanie na energię, ochronę użytkowników i sposób prowadzenia przewodów. Wczesne ustalenia pomagają uniknąć przeróbek gotowych przegród i przygotować dom do późniejszej rozbudowy.

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

Wymagania dotyczące uziemienia w sieciach elektroenergetycznych niskiego napięcia zostały określone w normie N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa [11]. Zgodnie z ww. normą w obrębie koła o średnicy 200 m, zakreślonego dowolnie dookoła miejsca instalacji każdej stacji transformatorowej SN/nn lub instalacji generatora nn, rezystancja wypadkowa uziemień o rezystancji R_B ≤ 30 Ω, połączonych ze sobą, które znalazły się w tym kole, nie może przekraczać 5 Ω. W przypadku elektroenergetycznych linii napowietrznych nn, gdzie może dojść do zerwania i upadku na ziemię przewodu PEN, wymaga się uziemienia [11]:

o rezystancji nieprzekraczającej 30 Ω na trasie linii w odstępach 500 m,
o rezystancji nieprzekraczającej 30 Ω na końcu każdej linii od długości większej niż 200 m.

Jeśli uziom wykorzystywany jest do celów ochrony przepięciowej, rezystancja nie może przekraczać 10 Ω.

Ponadto wypadkowa rezystancja uziemienia wszystkich uziomów o rezystancji nieprzekraczającej 30 Ω, połączonych ze sobą, które znalazły się w obrębie koła o średnicy 300 m, zakreślonego dowolnie dookoła końcowego odcinka linii, nie może przekraczać 5 Ω. Graficznie wymagania te ilustruje rysunek 1.

uziemienia w sieciach elektroenergetycznych nn rys1

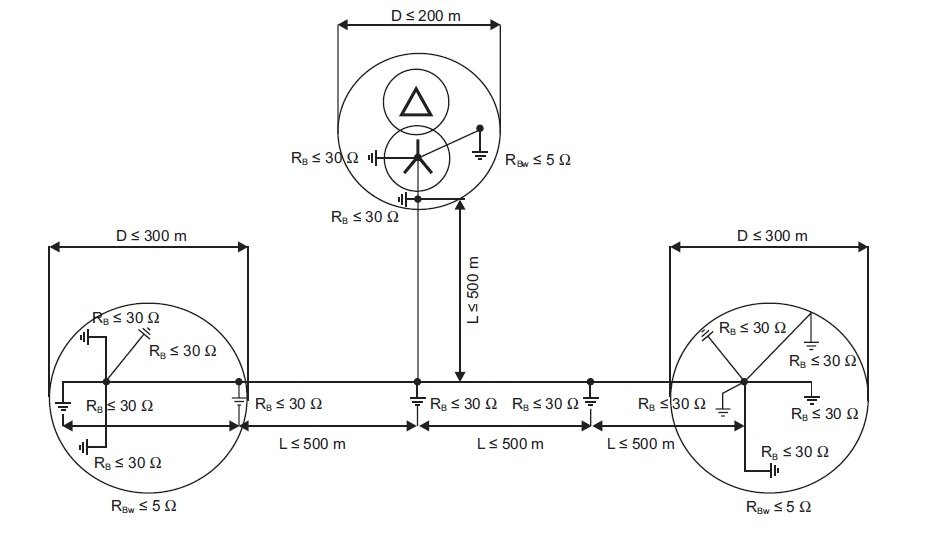

Rys. 1. Wymagania stawiane uziemieniom w elektroenergetycznych liniach napowietrznych [5]

W przypadku, gdy rezystywność gruntu ρ ≥ 500 Ωm, norma N SEP-E 001 [11] dopuszcza złagodzenia:

uziemienie o wartości 30 Ω należy zastąpić wartością obliczoną:

uziemienie o wartości 5 Ω należy zastąpić wartością obliczoną:

Zgodnie z normą PN-HD 60364-4-41:2009 [2] oraz jej nowelizacją z 2017 roku [3], napięcie dotykowe przewodu PEN względem ziemi odniesienia nie może przekraczać wartości 50 V. Zwarcie to wywołuje przesunięcie potencjału U_V uziemionego punktu neutralnego transformatora lub generatora zasilającego. W układach zasilania TN oraz TT zwarcie przewodu fazowego bezpośrednio z ziemią, z pominięciem przewodu ochronnego, jest zwarciem małoprądowym, które nie jest wykrywane przez zabezpieczenia nadprądowe. Obwód zwarcia przewodu fazowego bezpośrednio z ziemią przedstawia rysunek 2.

uziemienia w sieciach elektroenergetycznych nn rys2

Rys. 2. Zwarcie doziemne przewodu fazowego z ziemią w sieci o układzie TN lub TT wywołujące przesunięcie punktu neutralnego względem ziemi UV [5]

Skutkuje to niesymetrią napięć doziemnych układu. Wartość napięcia U_V należy określić wzorem (1):

gdzie:

R_B – rezystancja jedynego uziemienia funkcjonalnego układu zasilania TT lub wypadkowa rezystancja wszystkich równolegle połączonych uziemień przewodów PEN i PE w układzie zasilania TN,

R_E – najmniejsza spodziewana rezystancja przejścia do ziemi w miejscu zwarcia przewodu fazowego bezpośrednio z ziemią,

U_o – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PEN.

Przewód PEN należy uziemić w każdym złączu i zyskać rezystancję uziemienia R_B ≤ 30 Ω.

Przewód fazowy, upadający na ziemię z pominięciem przewodu PEN lub PE, zamyka obwód prądu przez ziemię, zgodnie z rysunkiem 3., dla którego schemat zastępczy przedstawia rysunek 4.

uziemienia w sieciach elektroenergetycznych nn rys3

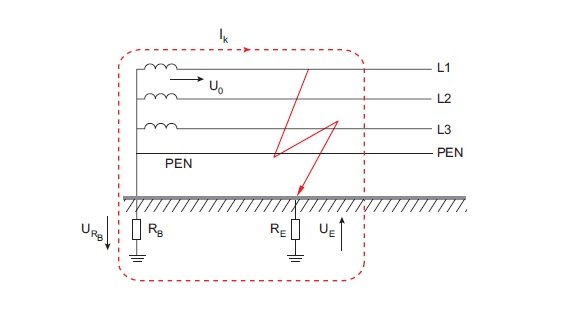

Rys. 3. Obwód prądu powstający przy upadku przewodu fazowego na ziemię, z pominięciem przewodu PEN, w linii elektroenergetycznej nn o układzie zasilania TN [5]

uziemienia w sieciach elektroenergetycznych nn rys4

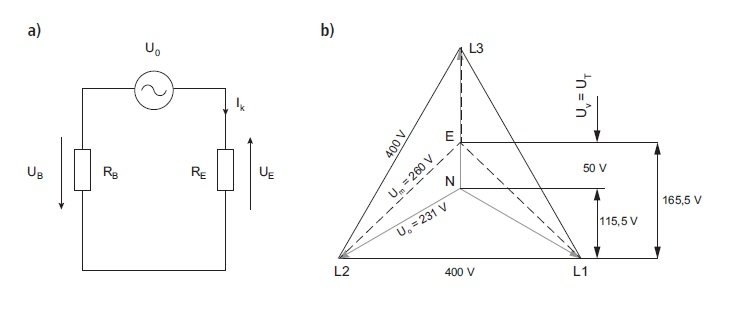

Rys. 4. a) Schemat zastępczy obwodu zwarcia przedstawionego na rysunku 3. b) relacje pomiędzy poszczególnymi napięciami przy zwarciu doziemnym [5]

Przedstawiony na rysunku 4. obwód prądu pozwala na wprowadzenie uproszczenia oraz utworzenie schematu zastępczego i przedstawienie rozkładu napięć, jakie wystąpią w przypadku doziemienia przewodu fazowego z pominięciem przewodu PEN.

Zgodnie z zaleceniami normy N SEP-E 001 [11], w przypadku braku wiedzy dotyczącej wartości rezystancji R_E, należy przyjmować jej wartość jako 10 Ω. Analiza obwodu przedstawionego na rysunkach 3. i 4. pozwala przy przyjętym napięciu dotykowym U_T = 50 V zapisać następujący warunek (wzór 2):

który po przekształceniach prowadzi do warunku określonego wzorem (3):

Przy napięciu dotykowym na przewodzie PEN, wynoszącym 50 V przy doziemieniu jednej fazy w układzie 3x230/400 V, napięcia w fazach nieuszkodzonych nie przekroczą wartości 260 V (4):

Na rysunku 5. zostały przedstawione skutki doziemienia przewodu fazowego z pominięciem przewodu PEN w układzie zasilania TN.

uziemienia w sieciach elektroenergetycznych nn rys5

Przy doziemieniu jednej z faz w obwodzie popłynie prąd zwarciowy:

który w obrębie całej galwanicznie połączonej sieci na częściach przewodzących dostępnych spowoduje pojawienie się napięcia względem ziemi odniesienia o wartości U_T, określonego wzorem (2). Wiele kontrowersji budzi zalecenie przyjmowania wartości R_E = 10 Ω w przypadku braku wiedzy w tym zakresie, zamieszczone w normie N SEP-E 001. Znacznie lepszym rozwiązaniem jest przyjęcie rezystancji obliczonej ze wzoru (5):

gdzie:

ρ_E – najmniejsza spodziewana rezystywność gruntu, występująca na trasie linii napowietrznej, w [Ωm],

L – długość styczności przewodów z gruntem, przyjmowana w przeciętnych warunkach jako 10 m,

d – średnica przewodu, w [m].

Na rysunku 6. zostały przedstawione wyniki obliczeń rezystancji R_E oraz wymaganej wartości rezystancji uziemienia ochronno-funkcjonalnego R_B z wykorzystaniem wzorów (2) oraz (3) w sieci o układzie zasilania TN, w zależności od najmniejszej spodziewanej rezystancji wierzchniej warstwy gruntu na trasie elektroenergetycznej linii napowietrznej, przy dopuszczalnym napięciu dotykowym przewodu PEN względem ziemi odniesienia wynoszącym 50 V.

uziemienia w sieciach elektroenergetycznych nn rys6

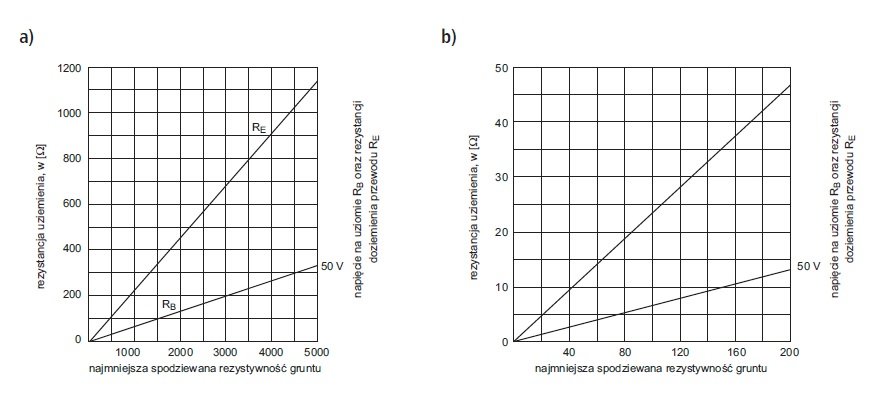

Rys. 6. Rezystancja uziemienia R_E zerwanego przewodu fazowego elektroenergetycznej linii napowietrznej oraz wymagana rezystancja uziemienia ochronno-funkcjonalnego R_B w sieci 3x230/400 V, przy dopuszczalnym napięciu dotykowym przewodu PEN względem ziemi odniesienia wynoszącym 50 V, w zależności od najmniejszej rezystywności gruntu na trasie linii: a) 0 ≤ ρ ≤ 5000 Ωm; b) 0 ≤ ρ ≤ 200 Ωm

Przedstawione na rysunku 6. zmienności rezystancji R_E w zależności od rezystywności gruntu na trasie linii napowietrznej stanowią uogólnienie badań przeprowadzonych przez prof. Gottfrieda Biegelmeiera (1924–2007) w zakresie rezystancji przejścia przewód fazowy – ziemia, zerwanego odcinka linii napowietrznej. Do utworzenia wykresów przyjęto linkę o średnicy 0,015 m, swobodnie leżącą na powierzchni ziemi na długości styku wynoszącej 10 m [1].

Jeżeli rezystancja uziemienia R_B nie może przekraczać wartości 5 Ω, nie ma potrzeby spełniania warunku określonego wzorem (3), tym bardziej że sieć TN ma wiele uziomów ochronno-funkcjonalnych poza stacyjnym. Występują one w złączu każdego odbiorcy oraz wzdłuż linii, dzięki czemu warunek określony wzorem (3) jest spełniony samoczynnie.

W praktyce może zdarzyć się przypadek, kiedy elektroenergetyczna linia napowietrzna krzyżuje się z obiektem wykonanym z materiału przewodzącego, który jednocześnie jest naturalnym uziemieniem (np. estakada, metalowy rurociąg) o rezystancji nie większej niż 10 Ω. W takim przypadku, jeżeli krzyżowany obiekt nie jest objęty zakazem wykorzystywania jako uziemienie, należy połączyć go z przewodem PEN. Takie rozwiązanie pozwoli uniknąć kłopotliwego przystosowywania wymagań ochrony przed porażeniem do wymogów określonych w normie N SEP-E 001 [11].

Jeżeli tego typu rozwiązanie jest niedopuszczalne, lepszym jest skablowanie odcinka linii napowietrznej lub zmiana jej trasy. Sposób eliminacji zagrożenia powstającego przy doziemieniu przewodu fazowego w przypadku małej wartości rezystancji R_E przedstawia rysunek 7.

uziemienia w sieciach elektroenergetycznych nn rys7

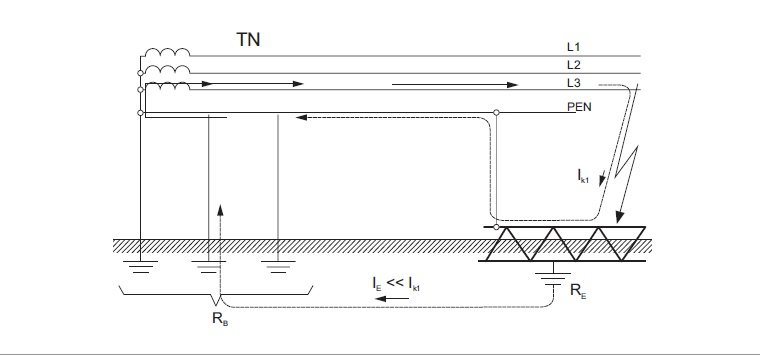

Rys. 7. Sposób eliminacji zagrożenia powstającego przy doziemieniu przewodu fazowego w przypadku małej wartości rezystancji R_E [1]

W układzie zasilania TT przewód neutralny, wyprowadzony z punktu neutralnego transformatora lub generatora zasilającego, nie spełnia funkcji ochronnej, przez co zmiany jego potencjału względem ziemi nie mają znaczenia z punktu widzenia ochrony przeciwporażeniowej. Przy zasilaniu sieci niskiego napięcia o układzie TT lub TN z sieci średniego napięcia przez transformator SN/nn pojawia się problem z uziemieniem stacji zasilającej, gdyż:

a) uziemienie ochronne urządzeń SN stacji zasilającej powinno mieć rezystancję uziemienia, przy której zostanie zagwarantowane utrzymanie napięć dotykowych o wartościach dopuszczalnych długotrwale, w miejscach dostępnych w przypadku zwarcia doziemnego po stronie SN,

b) uziemienie funkcjonalne w sieci niskiego napięcia powinno mieć taką rezystancję R_B, przy której podczas zwarcia przewodu fazowego z pominięciem przewodu PEN lub PE napięcie punktu neutralnego transformatora względem ziemi nie wzrosło ponad wartość dopuszczalną U_L = 50 V,

c) w przypadku łączenia obydwu uziomów stacji zasilającej należy upewnić się, czy zwarcie w stacyjnych urządzeniach SN nie wywołuje niedopuszczalnych narażeń napięciowych lub zagrożenia porażeniowego w stacji oraz zasilanych z niej instalacji odbiorczych.

W odniesieniu do układu zasilania TT wymaganie określone w pkt. b) – w przypadku, gdy R_B ≤ 5 Ω – nie wymaga sprawdzenia. Na rysunku 8. przedstawiona została stacja transformatorowa SN/nn o wspólnym układzie uziomowym urządzeń SN oraz nn.

uziemienia w sieciach elektroenergetycznych nn rys8 1

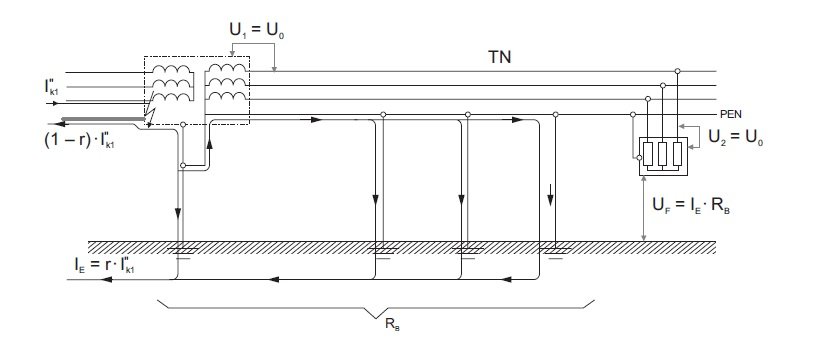

Rys. 8. Skutki zwarcia doziemnego po stronie SN w stacji transformatorowej SN/nn mającej wspólne uziemienie dla urządzeń SN oraz nn [5]

Przy zwarciu doziemnym po stronie SN napięcie względem ziemi wszystkich przewodów czynnych sieci nn wzrasta o wartość napięcia uziomowego U_E = I_E • R_E. O taką wartość napięcia wzrasta narażenie elektryczne izolacji podstawowej urządzeń przyłączonych do instalacji odbiorczych. Stan taki, zgodnie z normą PN-HD 60364-4-442:2002 Instalacje elektryczne niskiego napięcia. Część 4-442: Ochrona dla zapewnienia bezpieczeństwa. Ochrona instalacji niskiego napięcia przed przepięciami dorywczymi powstającymi wskutek zwarć doziemnych w układach po stronie wysokiego i niskiego napięcia [12], może być zaakceptowany, pod warunkiem że:

a) przy czasie zwarcia doziemnego t_F ≤ 5 s napięcie uziomowe ma wartość U_E ≤ 1200 V,

b) przy czasie zwarcia doziemnego t_F > 5 s napięcie uziomowe ma wartość U_E ≤ 250 V.

Przy wspólnym uziemieniu, w sieci o układzie zasilania TN, prąd zwarciowy przepływa przez przewody PEN lub PE oraz przyłączone do nich uziomy o rezystancji R_B, wspomagając uziom stacyjny. W tym przypadku na przewodach całej sieci niskiego napięcia pojawia się napięcie względem ziemi odniesienia o wartości U_F = r • I_k1 • R_B. Zgodnie z wymaganiami normy PN-HD 60364-4-442:2002 Instalacje elektryczne niskiego napięcia. Część 4-442: Ochrona dla zapewnienia bezpieczeństwa. Ochrona instalacji niskiego napięcia przed przepięciami dorywczymi powstającymi wskutek zwarć doziemnych w układach po stronie wysokiego i niskiego napięcia [12], napięcie U_F nie może przekraczać wartości napięcia określonego na rysunku 9.

uziemienia w sieciach elektroenergetycznych nn rys9

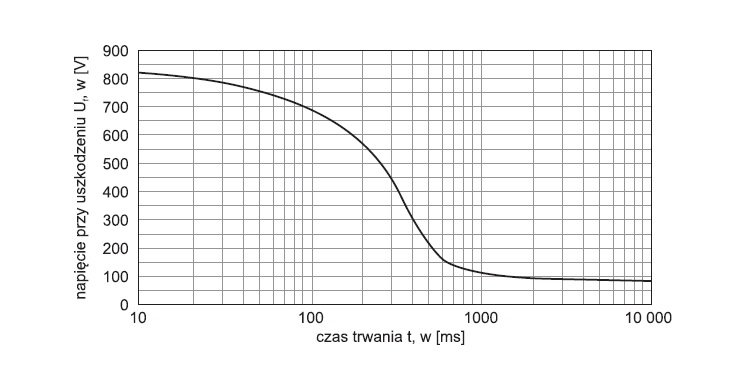

Rys. 9. Największe dopuszczalne napięcie w miejscu uszkodzenia U_f w urządzeniach niskiego napięcia, w zależności od czasu trwania zwarcia doziemnego t_f w poprzedzających urządzeniach średniego napięcia, zgodnie z wymaganiami normy PN-HD 60364-4-442:2002 [12]

Wypadkowa rezystancja wszystkich uziemień sieci o układzie zasilania TN, mająca wspólne uziemienie urządzeń SN oraz nn w stacji zasilającej, powinna spełnić następujący warunek (6):

W przypadku rozdzielenia uziemień SN i nn (rys. 10.), w razie zwarcia doziemnego po stronie SN prąd uziomowy przepływa tylko przez uziemienie stacyjne R_E, przez co rezystancja musi mieć małą wartość. Ponadto narażenia napięciowe urządzeń nn w stacji ulegają zwiększeniu o wartość I_E • R_E, co powoduje konieczność zastosowania odpowiednich środków zaradczych.

Wspólny uziom w przypadku zwarcia doziemnego w urządzeniach SN powoduje brak wzrostu narażeń napięciowych izolacji podstawowej w stacji oraz w instalacjach odbiorczych, a także zapewnia odprowadzenie prądów zwarciowych przez wszystkie uziemienia ochronno-funkcjonalne.

uziemienia w sieciach elektroenergetycznych nn rys10

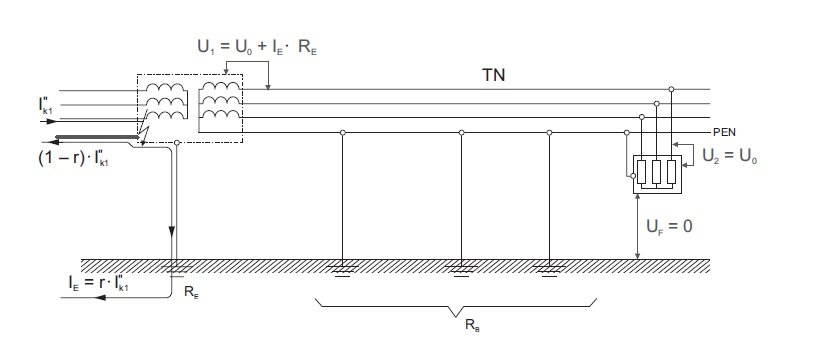

Rys. 10. Skutki zwarcia po stronie SN stacji transformatorowej SN/nn o oddzielnych uziemieniach urządzeń SN oraz urządzeń nn

Literatura

E. Musiał, Ochrona przeciwporażeniowa w sieciach i instalacjach niskiego napięcia w świetle aktualnych przepisów i norm. Współdziałanie dwóch różnych układów, w tym TN i TT –materiały szkoleniowe P-KOIIB.
PN-HD 60364-4-41: 2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
PN-HD 60364-4-41: 2017-09 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, wydanie VI, Grupa Medium 2021.
J. Wiatr, Ochrona przeciwporażeniowa w sieciach i instalacjach niskiego napięcia, materiały szkoleniowe MOIIB.
DIN 14686:2010-05 Feuerwehrwesen-Schaltschränke für fest eingebaute Stromerzeuger (Generatorsätze) ≥ 12 kVA für den Einsatz Feuerwehrfahrzugen.
DIN 14686:2007-02 Feuerwehrwesen-Fest eingebaute Stromerzeugerkleiner 12 kVA für den Einsatz Feurewehrfahrzugen.
J. Wiatr, Zespoły prądotwórcze w układach zasilania awaryjnego budynków, DW Medium 2010.
PN-HD 60364-7-704: 2008 Instalacje elektryczne niskiego napięcia. Część 7-704. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki.
DIN VDE 0701-0702: 2008-06 Prüfung nach instandsetzung, Ändrung elektrischer Geräte Wiederhalung sprüfung elektrischer Geräte.
J. Wiatr, Elektryczne instalacje tymczasowe rozwijane przez jednostki ochrony przeciwpożarowej w czasie akcji ratowniczo-gaśniczej, materiały konferencyjne ELSAF 2017.
J. Wiatr, Metodyka zasilania urządzeń przeciwpożarowych w energię elektryczną oraz dopuszczanie wyrobów budowlanych w ochronie przeciwpożarowej, wydanie I, Grupa Medium 2020.
