Zastosowanie mierników cyfrowych do pomiaru prądu

Using of digital meters for the current measurement

W artykule przedstawiono podstawowe zależności dla obwodów prądu stałego i przemiennego. Omówiono zasadę działania miernika cęgowego.

Prądem elektrycznym nazywamy każdy uporządkowany ruch ładunków elektrycznych. Za kierunek przepływu prądu elektrycznego przyjmujemy umownie kierunek uporządkowanego ruchu dodatnich ładunków elektrycznych. W rzeczywistości prąd w przewodnikach metalicznych powstaje na skutek uporządkowanego ruchu elektronów, które poruszają się w kierunku przeciwnym do kierunku przepływu prądu.

Zobacz także

Miernictwo i termowizja - pobierz bezpłatny poradnik

Miernictwo i termowizja - pobierz bezpłatny poradnik

Regularna i dokładna kontrola instalacji elektrycznych pozwala na zapobieganie niespodziewanym awariom, a jeśli już one nastąpią – lokalizację przyczyny i uniknięcie jej w przyszłości. Tym samym systematyczne...

Regularna i dokładna kontrola instalacji elektrycznych pozwala na zapobieganie niespodziewanym awariom, a jeśli już one nastąpią – lokalizację przyczyny i uniknięcie jej w przyszłości. Tym samym systematyczne badania umożliwiają zlikwidowanie problematycznych i generujących straty finansowe przerw w dopływie prądu, a co za tym idzie: kosztownej wymiany elementów układu, a w drastycznych wypadkach całości instalacji. To także możliwość ulepszenia rozwiązań energetycznych i zwiększania efektywności.

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

W artykule:

• Obwody prądu stałego i przemiennego
• Mierniki cęgowe
• Przebiegi odkształcone
• Zasady działania przekładnika prądowego dla dużych częstotliwości oraz miernika cęgowego

Wielkością opisującą prąd elektryczny jest natężenie prądu elektrycznego I, które definiuje się jako stosunek ładunku, który przepływa przez poprzeczny przekrój przewodnika, do czasu przepływu tego ładunku t. Definicja ta określa średnią wartość prądu w czasie t.

Obwody prądu stałego

Rozwiązanie obwodu prądu stałego polega na wyznaczeniu wartości prądów w poszczególnych gałęziach i rozkładu napięć na poszczególnych elementach obwodu.

Przy obliczaniu obwodów liniowych stosuje się trzy podstawowe prawa:

1. prawo Ohma, wyrażające zależność między prądem, napięciem i rezystancją:

b zastosowanie miernikow cegowych wz1

Wzór 1

2. pierwsze prawo Kirchhoffa, odnoszące się do punktów rozgałęzienia obwodu, zwanych węzłami: dla każdego węzła obwodu elektrycznego suma algebraiczna prądów wpływających i wypływających równa się zero:

b zastosowanie miernikow cegowych wz2

Wzór 2

Oznacza to, że suma prądów dopływających do węzła równa się sumie prądów wypływających z tego węzła,

3. drugie prawo Kirchhoffa, które mówi, że: w dowolnym oczku obwodu elektrycznego suma algebraiczna spadków napięć na odbiornikach i napięć źródłowych równa się zero:

b zastosowanie miernikow cegowych wz3

Wzór 3

b zastosowanie miernikow cegowych rys1

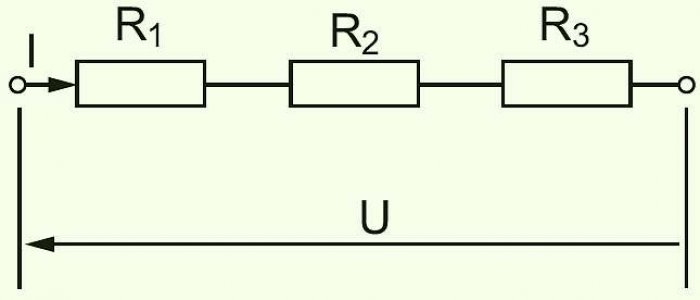

Rys. 1. Połączenie szeregowe rezystorów; rys. K. Kuczyński

Przy połączeniu szeregowym (rys. 1.) prąd I przepływa przez wszystkie rezystory, a rezystancja zastępcza równa się sumie rezystancji składowych:

b zastosowanie miernikow cegowych wz4

Wzór 4

b zastosowanie miernikow cegowych wz5

Wzór 5

b zastosowanie miernikow cegowych rys2

Rys. 2. Połączenie równoległe rezystorów; rys. K. Kuczyński

W wielu przypadkach obwód elektryczny stanowi układ mieszany połączeń szeregowych i równoległych. Obliczanie obwodu polega wówczas na wyznaczeniu wartości rezystancji zastępczej tego obwodu.

Przyłączenie przyrządu pomiarowego do badanego obwodu zaburza stan obwodu powodując w nim zmiany napięć i rozpływu prądów, a więc zmianę wartości mierzonej. Zmiana ta będzie tym mniejsza, im mniejszą moc będzie pobierał włączony do obwodu przyrząd. Skutkiem tego wskazania przyrządów w zauważalny sposób mogłyby być inne od wartości występujących przed ich włączeniem. Włączenie do obwodu przyrządu pomiarowego powoduje zmiany wartości wielkości mierzonej.

Moc pobierana przez woltomierz (amperomierz) zależy od rezystancji wewnętrznej woltomierza (amperomierza) i wynosi:

b zastosowanie miernikow cegowych wz6

Wzór 6

b zastosowanie miernikow cegowych wz7

Wzór 7

Zatem idealny woltomierz powinien mieć nieskończoną rezystancję. Warunek ten może być spełniony jedynie w przybliżeniu w woltomierzach cyfrowych, których rezystancja wewnętrzna wynosi najczęściej ≥ 100MΩ. Woltomierze analogowe (wskazówkowe) mają relatywnie mniejszą wartość rezystancji wewnętrznej w zależności od zakresu pomiarowego i zasady działania tego woltomierza.

Planując pomiar, należy wybrać metodę oraz takie narzędzia pomiarowe, które w najmniejszym stopniu wpłyną na wynik pomiaru. Gdy jednak jest to niemożliwe, należy wyliczyć wartość poprawki, jaka powinna być wniesiona do wyniku pomiaru.

b zastosowanie miernikow cegowych rys3

Rys. 3. Podłączenie: a) amperomierza, b) woltomierza [A. Łukjaniuk, Pomiar napięcia (dc, ac, RMS) i prądu – wpływ przyrządu na wielkość mierzoną, PB, Białystok 2010]

Niekiedy celem pomiaru jest kontrola wartości wielkości mierzonej. Wystarczy wówczas, aby pomiar wykonywany był za każdym razem tym samym przyrządem, zawsze tak samo zniekształcającym kontrolowaną wielkość.

Rezystancja wewnętrzna woltomierza przypadająca na jeden wolt zakresu pomiarowego określana jest jako rezystancja jednostkowa i oznaczana np. χ = 1000 Ω/V. Parametr ten pozwala obliczyć rezystancję wewnętrzną woltomierza dla każdego zakresu, w który jest on wyposażony. Rezystancję wewnętrzną RV oblicza się jako iloczyn zakresu pomiarowego Un i rezystancji wewnętrznej jednostkowej χ:

b zastosowanie miernikow cegowych wz8

Wzór 8

Najczęściej używanymi przyrządami pomiarowymi są amperomierze i woltomierze. Amperomierz włączany jest zawsze (lub prawie zawsze) szeregowo z gałęzią sieci, zaś woltomierz równolegle do gałęzi (rys. 3.).

Włączenie amperomierza powiększa rezystancję gałęzi RBC, włączenie woltomierza zaś zmniejsza tę rezystancję (dla prostoty ograniczamy rozważania do obwodów prądu stałego).

Jeżeli przed włączeniem amperomierza rezystancja gałęzi wynosiła Rx, to po włączeniu tego przyrządu będzie równa RBC:

b zastosowanie miernikow cegowych wz9

Wzór 9

gdzie:

RA – rezystancja wewnętrzna amperomierza.

Obwody prądu przemiennego

Cechą charakterystyczną prądów przemiennych jest to, że cykl zmian powtarza się w ciągu czasu T (okresu). Odwrotność okresu nazywamy częstotliwością prądu f:

b zastosowanie miernikow cegowych wz10

Wzór 10

Jednostką częstotliwości w układzie SI jest herc (Hz).

b zastosowanie miernikow cegowych rys4

Rys. 4. Przebieg prądu przemiennego sinusoidalnego; rys. K. Kuczyński

Prąd sinusoidalnie przemienny to prąd o zmianach okresowych, opisanych funkcją sinusoidalną (rys. 4):

b zastosowanie miernikow cegowych wz11

Wzór 11

Podobnie napięcie:

b zastosowanie miernikow cegowych wz12

Wzór 12

gdzie:

Um, Im – wartość maksymalna (amplituda),

ω – pulsacja, określona wzorem ω = 2πf,

ψ – kąt fazy początkowej (t = 0).

Prąd przemienny określają również wielkości:

  • wartość skuteczna I zdefiniowana jako: wartość skuteczna prądu przemiennego przepływającego przez rezystor idealny równa się natężeniu takiego prądu stałego, który w czasie T równym okresowi wydzieli w rezystorze taką samą ilość energii cieplnej co prąd przemienny. Wyraża się ją zależnością opisaną wzorem:
b zastosowanie miernikow cegowych wz13

Wzór 13

dla prądu sinusoidalnie zmiennego:

b zastosowanie miernikow cegowych wz14

Wzór 14

  • wartość średnia Isr określona jest wzorem:
b zastosowanie miernikow cegowych wz15

Wzór 15

dla prądu sinusoidalnie przemiennego:

b zastosowanie miernikow cegowych wz16

Wzór 16

Wzajemne stosunki pomiędzy wartością maksymalną, skuteczną oraz średnią wyrażają odpowiednie współczynniki.

Stosunek wartości maksymalnej do skutecznej nosi nazwę współczynnika szczytu:

b zastosowanie miernikow cegowych wz17

Wzór 17

natomiast stosunek wartości skutecznej do średniej nazwany jest współczynnikiem kształtu:

b zastosowanie miernikow cegowych wz18

Wzór 18

W podobny sposób określa się parametry napięcia.

Mierniki cęgowe

Mierniki cęgowe są przykładem aparatury pomiarowej, która przez cały czas zyskuje na popularności. Umożliwiają one pomiar prądów przemiennych i stałych bez potrzeby rozłączania mierzonego obwodu. Najczęściej pomiar prądu wymaga bowiem szeregowego włączenia miernika w obwód elektryczny.

Operacja rozłączania obwodu zasilającego jest kłopotliwa ze względu na prądy płynące w przewodach, które dochodzą nawet do kilkuset amperów.

Wysiłki producentów koncentrują się na tym, aby kolejna generacja tych przyrządów umożliwiała pomiary coraz mniejszych wartości prądu.

b zastosowanie miernikow cegowych fot1

Fot. 1. Pomiar prądu upływu za pomocą cęgów; fot. Sonel

Przykładem takiego pomiaru jest pomiar prądów upływowych instalacji.

Przy małych wartościach mierzonych prądów, indukcyjne sprzężenie między przewodnikiem i cęgami jest stosunkowo słabe, co powoduje, że użyteczny sygnał wyjściowy osiąga małe wartości. Zmusza to projektantów do pokonania wielu problemów technicznych związanych z zakłóceniami. Dlatego im mniejszy prąd może być mierzony cęgami, tym bardziej złożony i droższy jest sam miernik. Brak konieczności galwanicznego połączenia z przewodnikiem w celu pomiaru prądu zwiększa bezpieczeństwo obsługi miernika cęgowego.

Przebiegi odkształcone

Wadą mierników cęgowych jest dokładność pomiaru prądu przemiennego najczęściej na poziomie 1–2%, co wynika z użytej metody pomiarowej, za pomocą przekładnika prądowego. Nawet najlepiej wykonane cęgi charakteryzują się indukcyjnością rozproszenia i stratami energii na przemagnesowanie materiału magnetycznego.

Ze względu na duże straty, mierniki te właściwie nie nadają się do pomiarów sygnałów o częstotliwościach powyżej kilkuset kHz. Wynika stąd duża niedokładność pomiaru przebiegów odkształconych, szczególnie dla sygnałów silnie odkształconych o dużej zawartości harmonicznych.

Pomiary przebiegów odkształconych obarczone są błędem wynikającym z kształtu krzywej, zależnym od zasady działania przyrządu.

Poprawny pomiar przebiegów odkształconych zapewniają multimetry cyfrowe wyposażone w przetwornik wartości skutecznej. Mierniki takie mają na obudowie napis RMS (wartość skuteczna) lub TRUE RMS (prawdziwa wartość skuteczna). Jednak producenci mierników często nie podają prawdziwej informacji o tym, co naprawdę mierzą ich mierniki.

Większość multimetrów ustawionych na pomiar wartości przemiennych (ac) ma pojemnościowe sprzężenie w obwodzie pomiarowym, co powoduje, że mierzą one tylko składową zmienną – bez składowej stałej.

Istnieją mierniki z napisem TRUE RMS, które mierzą obie składowe. Uwzględniając definicję wartości TRUE RMS, użytkownik miernika może być wprowadzony w błąd, gdy w mierzonym napięciu zmiennym występuje składowa stała.

Zasada działania przekładnika prądowego dla dużych częstotliwości

Zasada pracy układu pomiarowego prądu ze sprzężeniem magnetycznym o zerowym średnim natężeniu pola magnetycznego oparta jest na prostokątnym przebiegu pętli histerezy magnetycznej niektórych materiałów.

Szybkie przemagnesowywanie, wywołane zewnętrznym polem wytworzonym przez prąd przemienny o częstotliwości rzędu kilkuset kHz, osiąga wartości pola koercji ±Hc.

Układ składa się z trzech uzwojeń i obwodu magnetycznego złożonego z rdzenia zamkniętego lub otwartego, który sprzęga te uzwojenia (rys. 5.).

b zastosowanie miernikow cegowych rys5

Rys. 5. Schemat wyjaśniający zasadę pracy układu do pomiaru prądu o dużych częstotliwościach [S. Bolkowski, Elektrotechnika teoretyczna – teoria obwodów elektrycznych, WNT Warszawa 1993]

Uzwojenie wzbudzenia z1 zasilane jest prądem przemiennym o symetrycznym przebiegu trójkątnym i wysokiej częstotliwości (co najmniej o rząd wyższej od częstotliwości prądu mierzonego) z generatora Gn.

b zastosowanie miernikow cegowych fot2

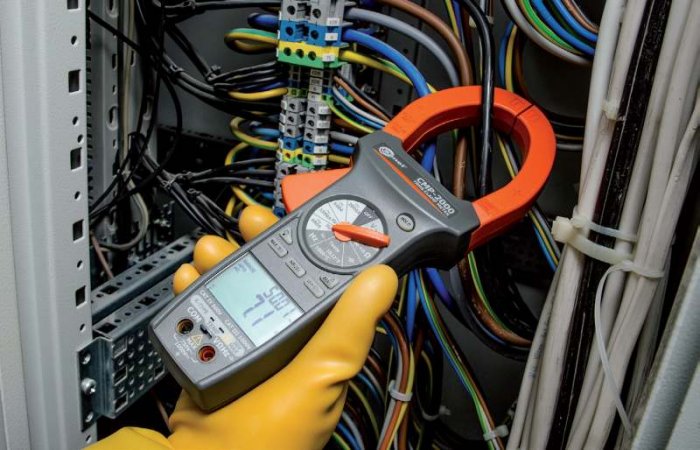

Fot. 2. Pomiar prądu przy zastosowaniu miernika cęgowego; fot. Sonel

b zastosowanie miernikow cegowych fot3

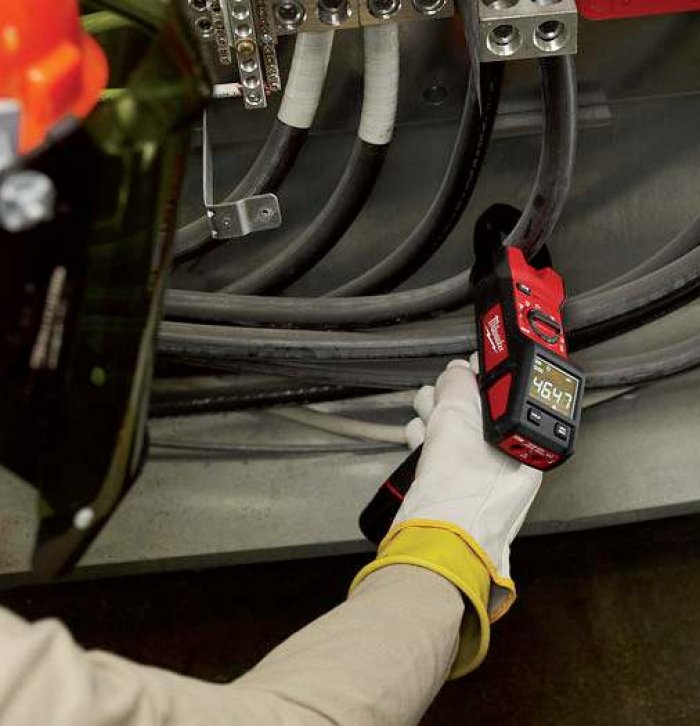

Fot. 3. Miernik cęgowy w kształcie pistoletu; fot. Milwaukee

b zastosowanie miernikow cegowych rys6

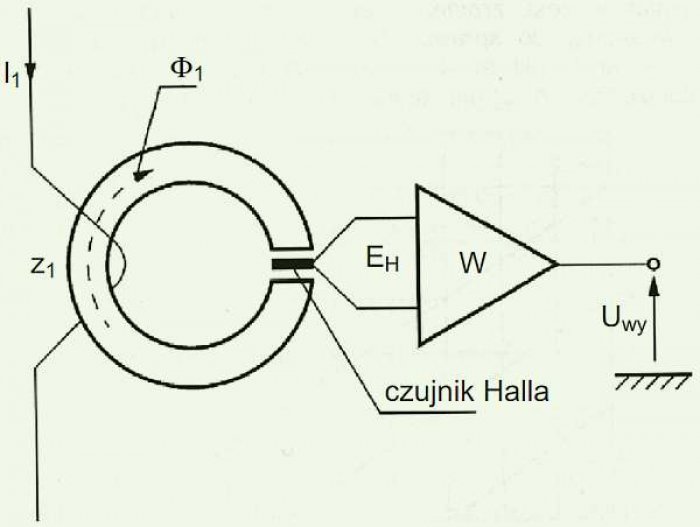

Rys. 6. Schemat układu pomiaru prądu z otwartą wewnętrzną pętlą sprzężenia zwrotnego [S. Bolkowski, Elektrotechnika teoretyczna – teoria obwodów elektrycznych, WNT Warszawa 1993]

b zastosowanie miernikow cegowych rys7

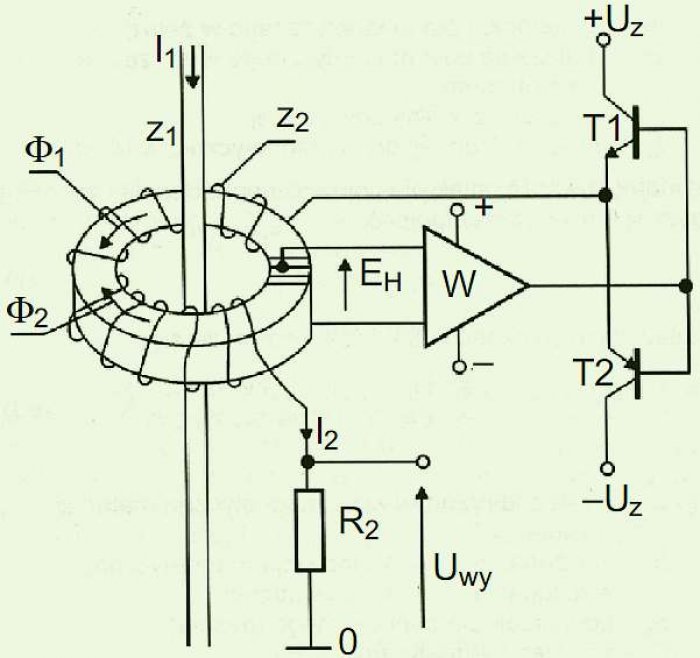

Rys. 7. Schemat układu pomiaru prądu z zamkniętą pętlą sprzężenia zwrotnego [S. Bolkowski, Elektrotechnika teoretyczna – teoria obwodów elektrycznych, WNT Warszawa 1993]

Kiedy wartość chwilowa prądu wzbudzenia I1 osiągnie wartość odpowiadającą polu koercji ± Hc, to następuje gwałtowne przemagnesowanie od wartości –Bs do +Bs lub odwrotnie, zgodnie z prostokątną histerezą magnetyczną.

W uzwojeniu z2 indukowane są w tych momentach krótkie impulsy napięciowe. W przypadku, gdy prąd mierzony I0 jest równy zeru, występuje symetria układu i czas wystąpienia impulsów naprzemiennie dodatnich i ujemnych jest taki sam i równy połowie okresu.

W obecności prądu mierzonego I0 rdzeń magnetyczny zostanie podmagnesowany, a symetria układu nie występuje.

W celu przywrócenia symetrii układu wykorzystywane jest uzwojenie z3, przez które przepływa prąd kompensujący I3. Symetria układu jest utrzymana, ponieważ średnia wartość natężenia pola magnetycznego jest równa zeru, ponieważ H0(I0) + H3(I3) = 0.

Przy pełnej kompensacji przepływu magnetycznego od prądu mierzonego, prąd I3 jest dokładnie proporcjonalny do prądu I0.

Z zasady pracy układu wynika, że częstotliwość prądu wzbudzenia I1 musi być znacznie wyższa niż maksymalna częstotliwość prądu, który ma być mierzony.

Sposób działania wpływa także na dużą odporność układu na zakłócenia elektromagnetyczne. Dokładność układu zależy głównie od jakości materiału magnetycznego (wartości pola koercji i współczynnika prostokątności pętli histerezy).

Obwody magnetyczne w tych przetwornikach wykonywane są przede wszystkim z taśm amorficznych na bazie kobaltu lub taśm nanokrystalicznych [2].

Zasada działania miernika cęgowego

Najczęściej stosowane są układy do pomiaru prądu ze sprzężeniem magnetycznym z czujnikami pola magnetycznego opartymi na zjawisku Halla. W wyniku tego zjawiska pole magnetyczne ustawione prostopadle do płytki półprzewodnikowej oddziałuje na nośniki prądu płynącego, powodując powstanie różnicy potencjałów na krawędzi płytki.

Zasadę pracy układu pomiarowego prądu ze sprzężeniem magnetycznym i czujnikiem Halla z otwartą pętlą wewnętrznego sprzężenia zwrotnego ilustruje rys. 6.

Przewód z prądem mierzonym I1 obejmowany jest przez rdzeń, w którym wykonana jest szczelina powietrzna z umieszczonym w niej czujnikiem Halla.

Przepływający prąd I1, wytwarza w liniowym obwodzie magnetycznym strumień magnetyczny Φ1, który z kolei wywołuje napięcie EH na zaciskach hallotronu. Materiał magnetyczny rdzenia powinien wykazywać jak najmniejszą indukcję remanencji magnetycznej (resztkową) w szczelinie powietrznej, z uwagi na ograniczenie do minimum napięcia niezrównoważenia układu.

Znaczna szczelina powietrzna (około 1 mm) linearyzuje obwód magnetyczny i obniża znacznie indukcję resztkową, jednak zwiększa strumień magnetyczny rozproszenia, co ma duży wpływ na właściwości dynamiczne układu oraz napięcie pasożytnicze indukowane na zaciskach hallotronu.

Większość wad układów z otwartą pętlą sprzężenia zwrotnego zostaje usunięta przez wprowadzenie ujemnego, wewnętrznego sprzężenia zwrotnego od pola magnetycznego w szczelinie powietrznej rdzenia.

Dryft temperaturowy i inne nieliniowości charakterystyk, z wyjątkiem napięcia niezrównoważenia, są w tym rozwiązaniu wyeliminowane [2].

Zasadę pracy układu z zamkniętą wewnętrzną pętlą sprzężenia zwrotnego przedstawiono na rys. 7.

W układzie tym napięcie EH jest wzmacniane i zasila dodatkowe uzwojenie. Prąd I2 płynący w uzwojeniu z2 powoduje powstanie strumienia magnetycznego Φ2 przeciwnego do strumienia Φ1 wzbudzanego prądem mierzonym I1.

Przy odpowiednio wysokim współczynniku wzmocnienia wzmacniacza W oba strumienie są praktycznie jednakowe i znoszą się wzajemnie. Czujnik Halla jest używany w tym przypadku jako detektor zerowej wartości pola magnetycznego w szczelinie powietrznej rdzenia.

Literatura

  1. A. Chwaleba, M. Poniński, A. Siedlecki, Metrologia elektryczna, WNT, Warszawa 1998.
  2. S. Bolkowski, Elektrotechnika teoretyczna – teoria obwodów elektrycznych, WNT Warszawa 1993.
  3. J. Łastowiecki, Układy pomiarowe prądu w energoelektronice, COSiW SEP, Warszawa 2003.
  4. M. Soiński, Materiały magnetyczne w technice, COSiW SEP, Warszawa 2001.
  5. K. Kuczyński, Mierniki cęgowe w przemysłowych pomiarach prądu, „elektro.info” 11/2006.
  6. P. Piórkowski, Pomiary podstawowych wielkości elektrycznych prądu stałego i przemiennego, PW, Warszawa 2007.
  7. A. Łukjaniuk, Pomiar napięcia (dc, ac, RMS) i prądu – wpływ przyrządu na wielkość mierzoną, PB, Białystok 2010.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Powiązane

Technologie transmisji danych w sieciach komórkowych i ich zastosowanie do zdalnego nadzoru i pomiarów w rozproszonych systemach elektroenergetycznych

Technologie transmisji danych w sieciach komórkowych i ich zastosowanie do zdalnego nadzoru i pomiarów w rozproszonych systemach elektroenergetycznych

Obecne systemy elektroenergetyczne coraz częściej wyposażane są w mikroprocesorowe sterowniki pozwalające na automatyczne wykonywanie szerokiego zakresu czynności związanych z pomiarami wybranych parametrów...

Obecne systemy elektroenergetyczne coraz częściej wyposażane są w mikroprocesorowe sterowniki pozwalające na automatyczne wykonywanie szerokiego zakresu czynności związanych z pomiarami wybranych parametrów sieci elektroenergetycznej, monitorowaniem jej stanu, a często także sterowaniem urządzeniami znajdującymi się w takiej sieci. Dotyczy to zwłaszcza tzw. inteligentnych instalacji elektrycznych (ang. Smart Grids). Ponieważ sieci elektroenergetyczne stanowią zazwyczaj struktury o charakterze rozproszonym,...

Badania i pomiary eksploatacyjne w strefach zagrożonych wybuchem

Badania i pomiary eksploatacyjne w strefach zagrożonych wybuchem

Oceny zagrożenia wybuchem w zakładzie dokonuje inwestor, projektant lub użytkownik decydujący o procesie technologicznym. Obejmuje ona wskazanie miejsc, pomieszczeń i przestrzeni zewnętrznych, w których...

Oceny zagrożenia wybuchem w zakładzie dokonuje inwestor, projektant lub użytkownik decydujący o procesie technologicznym. Obejmuje ona wskazanie miejsc, pomieszczeń i przestrzeni zewnętrznych, w których mogą tworzyć się mieszaniny wybuchowe, oraz wskazanie źródeł ewentualnego zainicjowania wybuchu.

Sprawdzanie zgodności wskazań ze specyfikacją na przykładzie wzorcowania cyfrowego miernika napięcia

Sprawdzanie zgodności wskazań ze specyfikacją na przykładzie wzorcowania cyfrowego miernika napięcia

W celu zapewnienia jakości i poprawności pomiarów wykonywanych multimetrami i miernikami wielkości elektrycznych, konieczne jest zagwarantowanie, że wskazania użytych przyrządów pomiarowych odpowiadają...

W celu zapewnienia jakości i poprawności pomiarów wykonywanych multimetrami i miernikami wielkości elektrycznych, konieczne jest zagwarantowanie, że wskazania użytych przyrządów pomiarowych odpowiadają z zadowalającą użytkownika niepewnością wartości rzeczywistej (na świadectwach można też znaleźć określenie: wartość poprawna).

Pomiary jakości energii elektrycznej – zagadnienia wybrane

Pomiary jakości energii elektrycznej – zagadnienia wybrane

Jakość energii elektrycznej dostarczanej do urządzeń elektrycznych ma coraz większe znaczenie. Wynika to z zastosowania w przemyśle oraz urządzeniach codziennego użytku zaawansowanej elektroniki wrażliwej...

Jakość energii elektrycznej dostarczanej do urządzeń elektrycznych ma coraz większe znaczenie. Wynika to z zastosowania w przemyśle oraz urządzeniach codziennego użytku zaawansowanej elektroniki wrażliwej na zakłócenia zasilania. Efektem zaburzeń występujących w sieciach elektroenergetycznych są: migotanie światła i monitorów, utrata danych po zawieszeniu się systemu komputerowego, przegrzewanie się transformatorów i silników oraz częste zadziałania układów zabezpieczających. Nieprzewidziane i niezauważone...

Kontrole i sprawdzenia okresowe instalacji elektrycznych w obiektach budowlanych (część 1)

Kontrole i sprawdzenia okresowe instalacji elektrycznych w obiektach budowlanych (część 1)

Pomiary w okresie eksploatacji służą do oceny aktualnego stanu technicznego urządzeń i instalacji elektrycznych. Wyniki pomiarów są podstawą decyzji o dalszej eksploatacji lub dokonaniu stosownych napraw,...

Pomiary w okresie eksploatacji służą do oceny aktualnego stanu technicznego urządzeń i instalacji elektrycznych. Wyniki pomiarów są podstawą decyzji o dalszej eksploatacji lub dokonaniu stosownych napraw, lub wymiany. Zastosowanie najlepszych środków ochrony przeciwporażeniowej i przeciwpożarowej nie jest wystarczające, jeżeli nie będą one działały prawidłowo. Okresowe pomiary mają za zadanie potwierdzić skuteczność działania zastosowanych środków ochrony oraz zapewnić bezpieczeństwo użytkowania...

Błędy pomiaru mocy i energii w układach z przekładnikami napięciowymi i prądowymi

Błędy pomiaru mocy i energii w układach z przekładnikami napięciowymi i prądowymi

Przekładniki są powszechnie stosowane w pomiarach prądów i napięć, których wartości uniemożliwiają bezpośrednie podłączenie aparatury pomiarowej. Niekiedy używa się ich też w sytuacji, gdy wymagana jest...

Przekładniki są powszechnie stosowane w pomiarach prądów i napięć, których wartości uniemożliwiają bezpośrednie podłączenie aparatury pomiarowej. Niekiedy używa się ich też w sytuacji, gdy wymagana jest separacja galwaniczna aparatury pomiarowej i obiektu. O ile sposób wykorzystania przekładników prądowych i napięciowych jest powszechną wiedzą wśród inżynierów elektryków, to wiedza dotycząca niepewności pomiarów wykonywanych z użyciem przekładników jest znacznie mniej rozpowszechniona.

Pomiary napięć odkształconych (część 2.)

Pomiary napięć odkształconych (część 2.)

wielkości charakteryzujące napięcia odkształcone W celu scharakteryzowania napięcia odkształconego można przeprowadzić pomiary następujących wielkości, które były zdefiniowane w pierwszej części artykułu...

wielkości charakteryzujące napięcia odkształcone W celu scharakteryzowania napięcia odkształconego można przeprowadzić pomiary następujących wielkości, które były zdefiniowane w pierwszej części artykułu [3]: - wartości skutecznej („całkowitej”), - wartości skutecznej składowych harmonicznych, - wartości średniej, - wartości międzyszczytowej, - częstotliwości składowej podstawowej, - współczynnika zniekształceń nieliniowych, - współczynnika wypełnienia (tylko dla napięć prostokątnych).

Pomiary napięć odkształconych (część 1.)

Pomiary napięć odkształconych (część 1.)

W artykule przedstawiono specyfikę pomiaru napięć odkształconych, tj. napięć o kształtach innych, niż sinusoidalne, oraz opisano stosowane w tych pomiarach przyrządy pomiarowe.

W artykule przedstawiono specyfikę pomiaru napięć odkształconych, tj. napięć o kształtach innych, niż sinusoidalne, oraz opisano stosowane w tych pomiarach przyrządy pomiarowe.

Pomiary oraz obliczenia parametrów silnika reluktancyjnego przełączalnego

Pomiary oraz obliczenia parametrów silnika reluktancyjnego przełączalnego

Badania symulacyjne przeprowadzane w pamięci operacyjnej komputera umożliwiają zapoznanie się ze zjawiskami zachodzącymi w badanym obiekcie. W celu otrzymania zadowalających pod względem dokładności wyników...

Badania symulacyjne przeprowadzane w pamięci operacyjnej komputera umożliwiają zapoznanie się ze zjawiskami zachodzącymi w badanym obiekcie. W celu otrzymania zadowalających pod względem dokładności wyników należy rozpoznać fizyczne parametry obiektu, które następnie zostają wprowadzone do modelu symulacyjnego.

Badanie rezystancji izolacji w instalacjach z automatyką budynkową

Badanie rezystancji izolacji w instalacjach z automatyką budynkową

Badanie rezystancji izolacji jest jednym z podstawowych badań instalacji elektrycznych niskiego napięcia, zarówno w ramach badań odbiorczych, jak i okresowych. Prawidłowy stan izolacji części czynnych...

Badanie rezystancji izolacji jest jednym z podstawowych badań instalacji elektrycznych niskiego napięcia, zarówno w ramach badań odbiorczych, jak i okresowych. Prawidłowy stan izolacji części czynnych instalacji oraz urządzeń odbiorczych jest zasadniczym czynnikiem warunkującym poziom zagrożenia porażeniowego, pożarowego, a w obiektach o zagrożeniu wybuchem – także zagrożenia wybuchowego.

Pomiary rezystancji – teoria i zastosowania (część 2.)

Pomiary rezystancji – teoria i zastosowania (część 2.)

Cyfrowe metody pomiarowe mogą być zastosowane do pomiaru niemal wszystkich wielkości fizycznych zarówno elektrycznych, jak i nieelektrycznych. W cyfrowych pomiarach oporności najczęściej stosuje się jedną...

Cyfrowe metody pomiarowe mogą być zastosowane do pomiaru niemal wszystkich wielkości fizycznych zarówno elektrycznych, jak i nieelektrycznych. W cyfrowych pomiarach oporności najczęściej stosuje się jedną z trzech metod pomiarów: przetwarzania oporności na proporcjonalną wartość napięcia, przetwarzania oporności na proporcjonalną wartość czasu lub częstotliwości albo metodę mostkową. W drugiej części artykułu poświęconego pomiarom rezystancji przybliżymy każdą z tych metod oraz przyjrzymy się rodzajom...

Pomiary rezystancji – teoria i zastosowania (część 1.)

Pomiary rezystancji – teoria i zastosowania (część 1.)

W artykule zaprezentowano najczęściej spotykane obecnie mostkowe (mostek Wheatstone'a, Thomsona) metody pomiaru rezystancji oraz właściwości i zasady działania przyrządów wykorzystujących te metody. Zaprezentowano...

W artykule zaprezentowano najczęściej spotykane obecnie mostkowe (mostek Wheatstone'a, Thomsona) metody pomiaru rezystancji oraz właściwości i zasady działania przyrządów wykorzystujących te metody. Zaprezentowano także kilka przykładów praktycznych pomiarów rezystancji wykonywanych w instalacjach elektrycznych obiektów budowlanych.

Badania odbiorcze i eksploatacyjne instalacji elektrycznych nn (część 2.) - pomiary wielkości elektrycznych

Badania odbiorcze i eksploatacyjne instalacji elektrycznych nn (część 2.) - pomiary wielkości elektrycznych

W pierwszej części artykułu omówiono akty normatywne dotyczące pomiarów, zasady i zakres wykonywania prac kontrolno- pomiarowych oraz prawną kontrolę metrologiczną. W tym numerze zostaną omówione ciągłość...

W pierwszej części artykułu omówiono akty normatywne dotyczące pomiarów, zasady i zakres wykonywania prac kontrolno- pomiarowych oraz prawną kontrolę metrologiczną. W tym numerze zostaną omówione ciągłość i pomiar rezystancji przewodów, pomiar rezystancji izolacji, skuteczność ochrony w układach TN, TT i IT, pomiary w instalacjach z wyłącznikami różnicowoprądowymi, pomiar rezystancji uziemień i zasady sporządzania protokołów z pomiarów.

Badania odbiorcze i eksploatacyjne instalacji elektrycznych niskiego napięcia (część 1.)

Badania odbiorcze i eksploatacyjne instalacji elektrycznych niskiego napięcia (część 1.)

Zmiany w zasadach budowy instalacji elektrycznych w obiektach budowlanych oraz zmiany zasad ochrony przed porażeniem prądem elektrycznym (norma PN-IEC 60364-4-41), zmiany wprowadzone przez Prawo budowlane,...

Zmiany w zasadach budowy instalacji elektrycznych w obiektach budowlanych oraz zmiany zasad ochrony przed porażeniem prądem elektrycznym (norma PN-IEC 60364-4-41), zmiany wprowadzone przez Prawo budowlane, warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie spowodowały zmiany w wymaganiach dotyczących wykonywania pomiarów odbiorczych pomontażowych i okresowych pomiarów ochronnych, dla oceny stanu ochrony przeciwporażeniowej w eksploatowanych urządzeniach elektrycznych o...

Prawne aspekty wykonywania pomiarów ochronnych

Prawne aspekty wykonywania pomiarów ochronnych

Ustawa z dnia 3 kwietnia 1993 r. Prawo o miarach (DzU nr 55, poz. 248 z późn. zm.) przenosi do praktycznego stosowania naukę o pomiarach zwaną metrologią. W codziennym życiu pomiar odgrywa ważną rolę we...

Ustawa z dnia 3 kwietnia 1993 r. Prawo o miarach (DzU nr 55, poz. 248 z późn. zm.) przenosi do praktycznego stosowania naukę o pomiarach zwaną metrologią. W codziennym życiu pomiar odgrywa ważną rolę we wszystkich procesach wytwarzania i dystrybucji dóbr, w ochronie środowiska, w prognozowaniu, diagnostyce transportu i komunikacji oraz w badaniach naukowych. Rozwój badań naukowych, a także wzrastający stopień poznawania świata spowodowały konieczność pomiaru coraz to nowych wielkości, ustalania ich...

Ewolucja kontrolnych liczników energii elektrycznej

Ewolucja kontrolnych liczników energii elektrycznej

Wiek XIX przyniósł rewolucję przemysłową, a wraz z nią elektryczność, której zastosowanie stawało się coraz bardziej powszechne. Początkowo przemysł produkował energię elektryczną na własne potrzeby, stosując...

Wiek XIX przyniósł rewolucję przemysłową, a wraz z nią elektryczność, której zastosowanie stawało się coraz bardziej powszechne. Początkowo przemysł produkował energię elektryczną na własne potrzeby, stosując małe, własne generatory, najczęściej napędzane lokomobilą parową. Nie było to jednak rozwiązanie zadowalające, gdyż nie zapewniało ciągłej dostawy energii powszechnemu odbiorcy. Chciano też wykorzystać nowy rodzaj energii do oświetlenia oraz w gospodarstwach domowych. Powstawały elektrownie,...

Pomiary rezystancji - wybrane zagadnienia

Pomiary rezystancji - wybrane zagadnienia

Pomiary rezystancji w okresie eksploatacji służą do oceny aktualnego stanu technicznego instalacji i urządzeń pod względem niezawodności i bezpieczeństwa pracy. Wyniki pomiarów są podstawą decyzji o dalszej...

Pomiary rezystancji w okresie eksploatacji służą do oceny aktualnego stanu technicznego instalacji i urządzeń pod względem niezawodności i bezpieczeństwa pracy. Wyniki pomiarów są podstawą decyzji o dalszej eksploatacji lub dokonaniu odpowiednich napraw [1].

Miernictwo. Polskie Normy w branży elektrycznej

Miernictwo. Polskie Normy w branży elektrycznej

Zestawienie norm zawiera wybrane Polskie Normy dotyczące miernictwa, które zostały ustanowione lub przyjęte na podstawie odpowiednich uchwał PKN.

Zestawienie norm zawiera wybrane Polskie Normy dotyczące miernictwa, które zostały ustanowione lub przyjęte na podstawie odpowiednich uchwał PKN.

Metody diagnostyki urządzeń energetycznych w elektrowniach – badania nieniszczące (część 2.)

Metody diagnostyki urządzeń energetycznych w elektrowniach – badania nieniszczące (część 2.)

W drugiej części artykułu kontynuujemy omawianie zagadnień związanych z diagnostyką urządzeń energetycznych w elektrowniach za pomocą badań nieniszczących. W pierwszej części skupiliśmy się na metodach...

W drugiej części artykułu kontynuujemy omawianie zagadnień związanych z diagnostyką urządzeń energetycznych w elektrowniach za pomocą badań nieniszczących. W pierwszej części skupiliśmy się na metodach wykrywania powierzchniowych nieciągłości materiałów [12]. Tym razem zostanie przedstawiony opis dwóch, spośród sześciu głównych, metod badań nieniszczących, stosowanych w defektoskopowych badaniach diagnostycznych urządzeń w elektrowniach i w elektrociepłowniach. Zaprezentowane w artykule metody badań...

Pomiary instalacji elektrycznych

Pomiary instalacji elektrycznych

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie...

Instalacja elektryczna w budynku oraz innych obiektach budowlanych pełni funkcję krytyczną, od jej stanu technicznego zależy bowiem funkcjonowanie wielu urządzeń. Dlatego konieczne jest przeprowadzanie regularnych przeglądów oraz okresowych pomiarów instalacji w celu sprawdzenia, czy jej stan pozwala na utrzymanie poziomu i jakości zasilania budynku lub obiektu budowlanego. Drugim powodem przeprowadzania pomiarów eksploatacyjnych jest bezpieczeństwo. Niesprawnie działająca instalacja może być przyczyną...

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Negatywne oddziaływanie magnesów na liczniki energii elektrycznej (część 1.)

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów...

Od kilku lat obserwuje się w wielu krajach niepokojące zjawiska oddziaływania magnesu na liczniki energii elektrycznej i takich mediów jak gaz lub woda. Wynika to z faktu wzrostu dostępności do magnesów neodymowych, charakteryzujących się niezwykle dużymi gęstościami energii, a obecnie – także stosunkowo niską ceną. Działania takie uznawane są za całkowicie niedopuszczalne, gdyż niezwykle duże natężenie pola magnetycznego w najbliższym otoczeniu takiego magnesu może wywoływać zakłócenia pracy urządzeń...

Pomiary oświetleniowe we wnętrzach

Pomiary oświetleniowe we wnętrzach

Zgodnie z normą PN-EN 12464-1:2004, obowiązującą od 2004 roku, ocena oświetlenia we wnętrzach polega na sprawdzeniu zgodności parametrów oświetlenia istniejącej instalacji oświetleniowej z wymaganiami...

Zgodnie z normą PN-EN 12464-1:2004, obowiązującą od 2004 roku, ocena oświetlenia we wnętrzach polega na sprawdzeniu zgodności parametrów oświetlenia istniejącej instalacji oświetleniowej z wymaganiami określonymi w normie oraz dokumentacji projektowej (wykonanej zgodnie z tą normą). W części 1. cyklu artykułów o podanym wyżej tytule [4] przedstawiono wymagania oświetleniowe, w części 2. [5] – zasady weryfikacji dokumentacji projektowej, której konieczność wprowadziła nowa norma PN-EN 12464-1:2004....

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Zmiany wartości pomiarowej impedancji pętli zwarcia w rzeczywistych niskonapięciowych sieciach IT

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia...

Przy pomiarach impedancji pętli zwarcia w przemysłowych, niskonapięciowych sieciach IT występuje wiele czynników wpływających na dokładność pomiarów. Wartości wyznaczonych pomiarowo impedancji pętli zwarcia są często znacząco różne od wartości otrzymanych na podstawie obliczeń. Mają na to wpływ czynniki związane z zastosowaną metodą pomiarową (sposób uziemienia na czas pomiarów punktu neutralnego transformatora zasilającego), a także konfiguracja samej sieci IT, w której wykonujemy pomiary, oraz...

Wybrane zagadanienia stacji elektroenergetycznych

Wybrane zagadanienia stacji elektroenergetycznych

W dniu 9 maja br, podczas Międzynarodowych Targów Energetyki EXPOPOWER 2012 odbędzie się X konferencja naukowo-techniczna z cyklu „Instalacje elektryczne niskiego, średniego i wysokiego napięcia” nt. wybranych...

W dniu 9 maja br, podczas Międzynarodowych Targów Energetyki EXPOPOWER 2012 odbędzie się X konferencja naukowo-techniczna z cyklu „Instalacje elektryczne niskiego, średniego i wysokiego napięcia” nt. wybranych zagadnień stacji elektroenergetycznych.

Komentarze

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
