Oddziaływanie napędowego przekształtnika częstotliwości z prostownikiem diodowym na jakość energii elektrycznej

Influence of a drive frequency converter with a diode rectifier on the quality of electricity

dr inż. Marta Żurek-Mortka , Kamil Domarecki | elektro.info 1-2/2019 | 2019-02-26

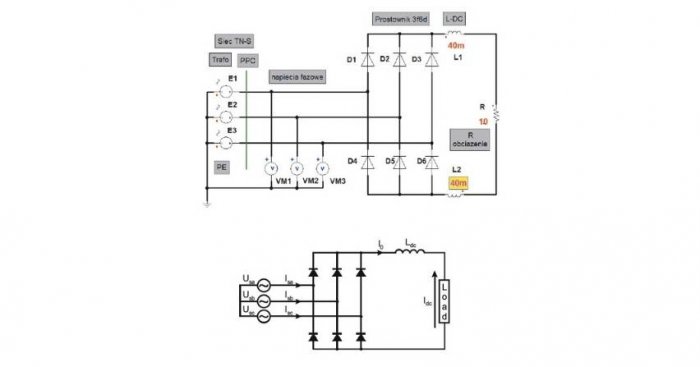

Idealny prostownik diodowy z brakiem impedancji linii (Ls = 0) oraz przy dużej indukcyjności obciążenia prostownika (Ldc ⇒ ∞)

Energia elektryczna musi spełniać określone wymagania w zakresie jakości. Niespodziewane zapady i zaniki zasilania oraz inne zdarzenia energetyczne mogą powodować znaczne szkody i straty materialne oraz powstawanie innych zagrożeń dla ludzi i dla urządzeń.

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

W artykule:

• Model analityczny idealnego trójfazowego prostownika diodowego z obciążeniem indukcyjnym
• Model analityczny trójfazowego prostownika diodowego z obciążeniem pojemnościowym
• Model numeryczny prostownika
• Badania symulacyjne prostownika 6-pulsowego z baterią kondensatorów

Poprawa jakości energii elektrycznej jest dziś zadaniem bardzo ważnym, a powodami zainteresowania jakością energii są między innymi takie czynniki jak to, że:

urządzenia stały się bardziej wrażliwe na zakłócenia w napięciu zasilającym,
przemysł ma coraz to wyższe wymagania odnośnie niezawodności dostaw energii,
wzrasta liczba urządzeń wyposażonych w przekształtniki energoelektroniczne, które generują zakłócenia,
wzrasta świadomość dostawców i odbiorców o potrzebie zasilania odbiorników energią o zadowalających wskaźnikach jakości energii [4].

Przekształtniki AC/DC są obecnie szeroko rozpowszechnione w wielu dziedzinach techniki, zaczynając od gospodarstw domowych i działalności usługowej, poprzez przemysł, elektroenergetykę, telekomunikację i kończąc na technice lotniczej i kosmicznej. Celem stosowania przekształtników w urządzeniach powszechnego użytku jest przede wszystkim zmniejszenie zużycia energii elektrycznej i obniżenie kosztów eksploatacyjnych.

Głównym problemem przy eksploatacji przekształtników jest negatywne oddziaływanie wyższych harmonicznych prądu, wytwarzanych przez te układy na system zasilania, objawiające się poprzez dodatkowe straty energii elektrycznej (spadki napięcia, zjawisko naskórkowości) oraz odkształcenia napięcia (spadki napięcia na reaktancji sieci zasilającej), które mają negatywny wpływ na inne wrażliwe odbiorniki (systemy informatyczne oraz komputerowe systemy sterujące) zasilane z tej samej sieci zasilającej. Niesie to za sobą obowiązek stosowania rozwiązań układowych, które ograniczają liczbę i amplitudę wprowadzanych do sieci zasilającej harmonicznych. W przypadku bardzo wrażliwych odbiorników współczynnik odkształcenia nie powinien przekroczyć 3% dla napięcia i 5% dla prądu [4].

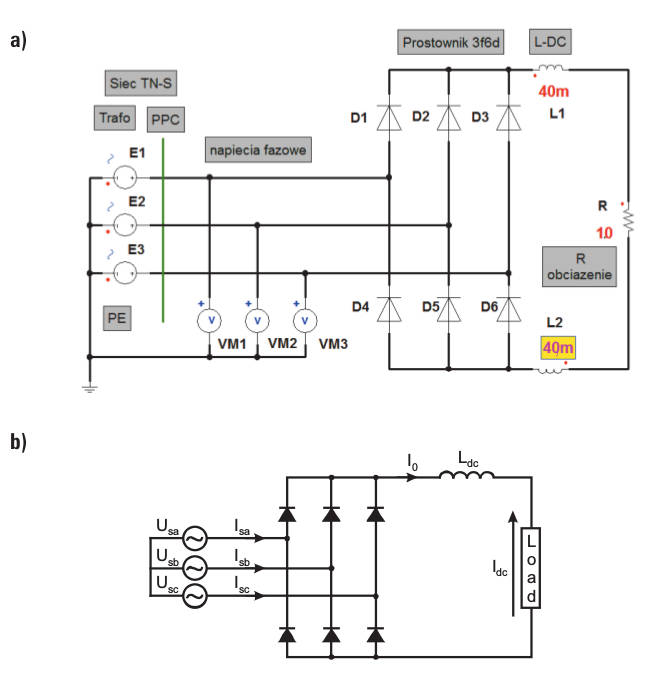

Rys. 1. Idealny prostownik diodowy z brakiem impedancji linii (Ls = 0) oraz przy dużej indukcyjności obciążenia prostownika (Ldc ⇒ ∞): a – model prostownika w komputerowym programie symulacyjnym, b – schemat ideowy modelu prostownika stosowanego przy opisie równaniami matematycznymi /Rys. M. Żurek-Mortka, K. Domarecki/

Model analityczny idealnego trójfazowego prostownika diodowego z obciążeniem indukcyjnym

Model 6-pulsowego prostownika diodowego został pokazany rysunku 1. Przyjmuje się, że THDi prądu wejściowego prostownika 3f6d powinno wynosić 42%. Gdy zasilimy z prostownika baterię kondensatorów lub akumulatory spowodujemy, że z transformatora do prostowników będzie płynął prąd mocno zniekształcony [2]. Przyjmuje się, że przebieg prądu prostownika jest stały po stronie DC (L_dc ⇒ ∞) oraz efekty komutacji są pomijane (L_s = 0), tzn. prąd jest natychmiastowo zmieniany od zera do pewnej skończonej wielkości. Powoduje to, że prąd fazowy pojawia się jako symetryczny kwadrat z odstępem przewodzenia 120° [1].

Rys. 2. Napięcia fazowe i prąd fazy ‘a’ prostownika diodowego z obciążeniem indukcyjnym /Rys. M. Żurek-Mortka, K. Domarecki/

W celu określenia charakterystyk prądowych idealnego prostownika diodowego stosujemy analizę Fouriera. Wtedy prąd w fazie ‘a’ (I_sa) może być wyrażony jako:

Wzór 1

Licząc współczynniki transformaty Fouriera otrzymujemy:

Wzór 2

Wzór 3

Gdy nie uwzględnia się kąta fazowego harmonicznych, to można uzyskać proste równanie opisujące prądy prostownika diodowego w zależności od liczby pulsów (tutaj – 6 pulsów). Wzory (2) i (3) opisujące występujące harmoniczne można zapisać w postaci:

Wzór 4

gdzie:

k=1, 2, 3 ...

p – liczba pulsów prostownika wynikająca z komutacji prądu między diodami prostownika w czasie jednego okresu napięcia linii zasilającej.

I₁ – to wartość skuteczna 1 harmonicznej prądu fazowego w sieci zasilania, ta harmoniczna odpowiada tutaj za moc czynną dostarczaną do obciążenia (load) rezystancyjnego prostownika.

Model analityczny trójfazowego prostownika diodowego z obciążeniem pojemnościowym

Jeżeli znane są szczegółowe parametry obciążenia prostownika, takie jak pojemność kondensatora (baterii kondensatorów) na obciążeniu prostownika, indukcyjność L_dc, obciążenie R_dc itp., można zastosować model analityczny do wyznaczenia przebiegów prądowych w sieci zasilania. Model analityczny dla trójfazowego prostownika z obciążeniem pojemnościowym jest bardziej skomplikowany niż w przypadku analizowanego wcześniej przypadku prostownika z obciążeniem indukcyjnym L_dc.

Nie będzie tu analizowany stan pracy nieciągłej diod prostowniczych (prądy impulsowe), tj. brak przewodzenia prądu przy polaryzacji diod w kierunku przewodzenia, ze względu na zbyt wysoką wartość napięcia na pojemności obciążenia prostownika, analiza ta jest przedmiotem innych opracowań [1, 5]. Na rysunku 3. przedstawiono przebieg prądu fazy ‘a’ dla stanu pracy z prądem nieciągłym (impulsowym) prostownika obciążonego pojemnościowo otrzymanego w symulacji komputerowej przy 10% obciążenia nominalnego prostownika.

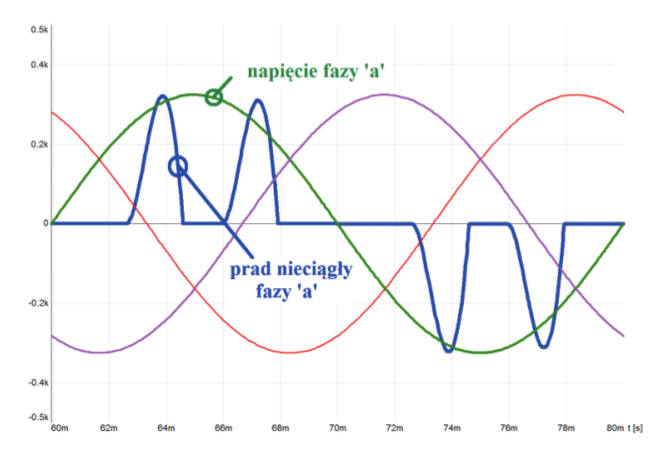

Rys. 3. Napięcia fazowe i nieciągły prąd fazy ‘a’ prostownika diodowego z obciążeniem pojemnościowym (model z rys. 5 – R = 100 Ω) /Rys. M. Żurek-Mortka, K. Domarecki/

Dla obciążeń prostownika z ciągłym prądem przewodzenia przez diody prostownicze (ang. Continuous Conduction Mode – CCM), w przedstawionej analizie prąd wypływający z prostownika i_dc jest podzielony na dwie składowe: komponent prądu stałego Io i komponent harmoniczny ∆i_dc [1].

Wzór 5

Dla fazy „a” funkcja przełączania prądu pomiędzy diodami prostowniczymi sw1 jest określona przez równania (6):

Wzór 6

Prąd przewodowy fazy „a” można teraz opisać równaniem (7):

Wzór 7

Problem tej metody polega na wyprowadzeniu części pulsującej prądu stałego komponentu ∆i_dc. Ulepszenie modelu poprzez włączenie do niego komutacji pozwoli na uzyskanie wyniku w postaci innej funkcji przełączania sw1’. Funkcja przełączania jest „niesymetryczna” i szereg Fouriera przekształca się do postaci [1]:

Wzór 8

Współczynniki a_sh i b_sh opisują wyrażenia:

Wzór 9

gdzie:

μ – jest kątem komutacji.

Pulsacje prądu stałego obliczane są przy uwzględnieniu harmonicznych części pulsacyjnej prądu, komponentu harmonicznego ∆i_dc. Obliczenia dla m-tej harmonicznej komponentu harmonicznego ∆i_dc wykonuje się według [6] na podstawie wzoru (10):

Wzór 10

gdzie:

I_dm jest amplitudą m-tej harmonicznej prądu,

λ – kąt pomiędzy napięciem dc-linku a prądem (~π/2).

Amplituda harmonicznej rzędu m Idm jest obliczana jako funkcja napięcia dc-linku i impedancji całkowitej. Wartość napięcia dc-linku można opisać za pomocą wzoru (11):

Wzór 11

gdzie: U_dc jest częścią napięcia dc-linku, a stałe adm i bdm są wyrażane równaniami:

Wzór 12

Powyższe równania (5)-(12) zostały wykorzystane do implementacji w programie komputerowym Simplorer do wyznaczania prądu fazowych prostownika obciążonego pojemnościowo prądem ciągłym przewodzenia diod prostowniczych. Rysunek 4. pokazuje przykład symulacji prądu fazowego dla trójfazowego prostownika diodowego przedstawionego na rysunku 5., wykonanego w programie Simplorer dla obciążenia nominalnego prostownika.

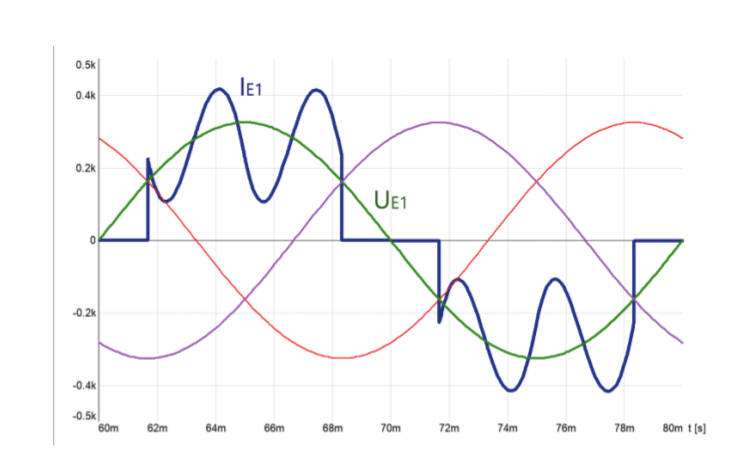

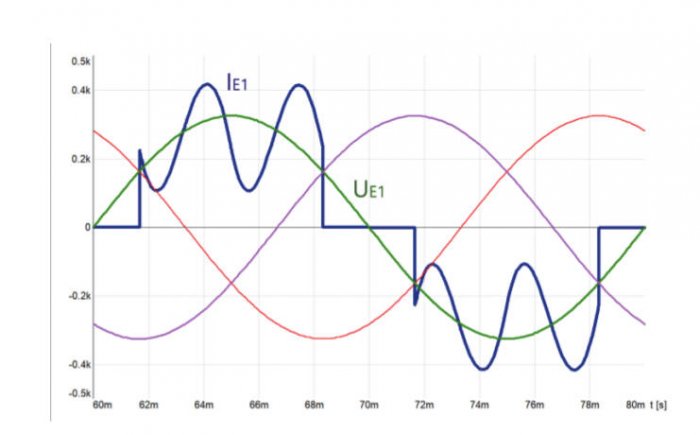

Rys. 4. Przebieg prądu fazy E1 6-pulsowego prostownika 3f6d przy nominalnym obciążeniu (R = 10 ) uzyskanego badaniu symulacyjnym modelu przedstawionego na rys.5 /Rys. M. Żurek-Mortka, K. Domarecki/

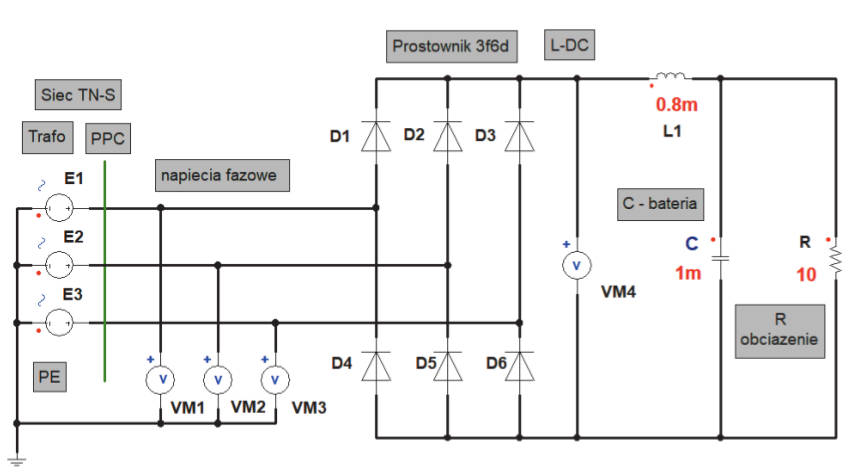

Rys. 5. Model 6-pulsowergo prostownika diodowego z obciążoną nominalnie baterią kondensatorów do komputerowych badań symulacyjnych /Rys. M. Żurek-Mortka, K. Domarecki/

Model numeryczny prostownika

Jeśli do rozwiązania prawdziwej aplikacji wykorzystuje się podejście analityczne, to należy wziąć pod uwagę, że wszelkie zmiany w projekcie będą miały wpływ na cały algorytm i przedefiniowanie wszystkich równań, jest to podejście czasochłonne i obecnie praktycznie niestosowane.

Symulacja numeryczna umożliwia bardzo łatwe przeprojektowanie schematu, a tym samym szybsze przeanalizowanie działania nowego układu. W ten sposób zaoszczędzimy czas, który trzeba by poświęcić na znalezienie nowych analitycznych równań matematycznych. Dla potrzeby określenia przebiegu prądów fazowych w sieci zasilania zbudowano model prostownika 3f6d przedstawiony na rysunku 5.

Badania symulacyjne prostownika 6-pulsowego z baterią kondensatorów

Dla wykonania badań 6-pulsowego prostownika diodowego zbudowano model elektryczny prostownika, który zaimplementowano w programie symulacyjnym. Zastosowany w badaniach komputerowych model prostownika przedstawiono na rysunku 5.

Przed wykonaniem symulacji należy przyjąć następujące założenia:

napięcie linii jest zrównoważone i sinusoidalne,
sieć ma charakter pomijalną indukcyjność własną,
wszystkie elementy pasywne są liniowe, tzn. rezystancja i indukcyjność Ldc jest stała dla wszystkich częstotliwości i niezmienna w czasie. Stosowane są elementy pasywne i aktywne idealne.
bateria kondensatorów C jest wystarczająco duża, aby utrzymać stałe napięcie dc zasilania rezystancji R, reprezentującej jej obciążenie falownikiem napięciowym

Po dobraniu parametrów prostownika, jak w modelu na rysunku 5., została przeprowadzona symulacja komputerowa w celu sprawdzenia poziomu THDi generowanych przez prostownik 6-pulsowy harmonicznych. Wartość THDi jest na poziomie 42%. Harmoniczne generowane przez ten układ pokazuje tabela 1.

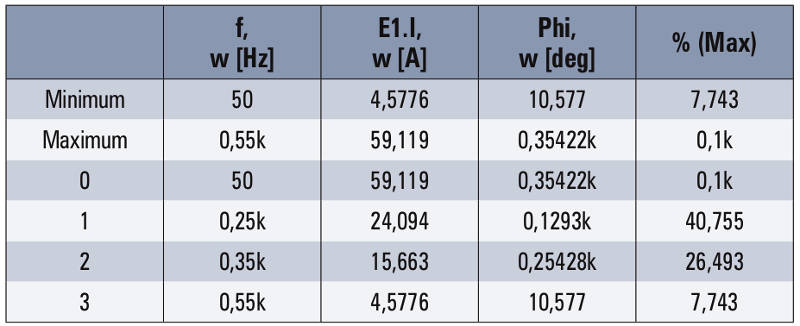

Tab. 1. Widmo amplitudowo-fazowe harmonicznych (5., 7., 9.,11.) prądu fazowego generowanego przez prostownik 3f6d w modelu z rys. 5. o amplitudach do 5% harmonicznej podstawowej

Harmoniczne niskiego rzędu 3., 5. i 7. (są to jedynie harmoniczne nieparzyste i niepodzielne przez 3), są charakterystyczne dla prostowników 6-pulsowych z obciążoną pojemnością. Obniżony poziom THDi = 42% jest uzyskany przez zastosowanie dławików DC (tutaj L1). Zadaniem dławików DC oraz AC [1, 2] jest ograniczenie zawartości harmonicznych prądu zasilającego prostowniki, przez co zmniejszone są straty cieplne transformatora i w przewodach zasilania prostownika.

Z tabeli 1. wynika, że kolejna 13. harmoniczna i następne (nieuwzględnione w tabeli) będą miały amplitudy sukcesywnie zmniejszające się, a amplituda 13. harmonicznej prądu fazowego będzie miała amplitudę mniejszą niż 5% amplitudy podstawowej harmonicznej 50 Hz.

Wartość indukcyjności L dławika dc po przeliczeniu dla strony napięcia przemiennego prostownika 3f6d powinna powodować ok. 3% – 4% spadku napięcia fazowego dla nominalnego prądu prostownika. Umieszczenie dławików po stronie stałonapięciowej prostownika nie powoduje spadku napięcia wyprostowanego prostownikiem diodowym, np. na baterii kondensatorów. Alternatywnym rozwiązaniem jest zastosowanie dławików po stronie AC prostowania Lac. Dławiki AC i DC mają podobne wartości indukcyjności. Indukcyjność dławików jest odwrotnie proporcjonalna do mocy prostownika [2].

Wnioski

Problem odkształcenia napięcia w sieci zasilania narasta w wyniku powszechnego stosowania przez odbiorców nieliniowych urządzeń elektroenergetycznych i energoelektronicznych, wyposażonych w układy przetwarzania energii, które odkształcają przebiegi prądu przez wprowadzanie wyższych harmonicznych.Każdy okresowy przebieg sygnału, który nie jest sinusoidalny, można opisać jako sumę n-sygnałów o częstotliwościach będących wielokrotnością częstotliwości podstawowej – w tym przypadku równej 50 Hz, a więc częstotliwość 3. harmonicznej wynosi 150 Hz, 5. zaś 250 Hz. Harmoniczna rzędu n ma częstotliwość n*50 Hz. Omawiane urządzenia generują zniekształcenia harmoniczne w prądzie i wprowadzają je do sieci energetycznej, powodując odkształcenia napięcia zasilającego oraz obniżenie współczynnika mocy. W efekcie urządzenia generujące wyższe harmoniczne prądu zakłócają pracę innych odbiorników oraz wprowadzają ryzyko uszkodzenia, a nawet pożaru wrażliwych urządzeń elektronicznych i elektrycznych.

Występowanie zniekształceń harmonicznych w prądzie i napięciu ma swoje konsekwencje w kosztach działalności przedsiębiorstw przemysłowych, a także odbiorców komunalnych. Nie pozostają bez znaczenia także dla odbiorców indywidualnych (gospodarstw domowych i innych).

Jedną ze skutecznych metod ograniczających amplitudy wyższych harmonicznych jest stosowanie dławików po stronie AC i DC. Dławiki te ograniczają szybkość narastania prądu rozruchowego w układzie oraz wzajemne oddziaływania komutacyjne przekształtników zasilanych z tego samego transformatora. Proces komutacji prądów w układach z dławikami przebiega łagodnie, a przepięcia komutacyjne są tłumione. Dławiki sieciowe zabezpieczają ponadto sieć zasilającą przed niekorzystnym wpływem przekształtników, ograniczając propagację wyższych harmonicznych w sieci. Przy zasilaniu napędowych przemienników częstotliwości należy uwzględnić fakt, że podczas przepływu prądu znamionowego w prostowniku wejściowym przekształtnika na dławikach AC wystąpi 4% spadek napięcia fazowego (tym samym i napięcia międzyfazowego).

Literatura

Hansen S., Simple and Advanced Methods for Calculating Six-Pulse Diode Rectifier Line-Side Harmonics Industry Applications. Conference, 2003. 38th IAS Annual Meeting Conference Record of the Volume 3, Issue, 12-16 Oct. 2003 Page(s): 2056-2062 vol. 3.
Szymański J., Harmoniczne prądów w sieci zasilania z 12-pulsowymi prostownikami diodowymi, „elektro.info” nr 6/2016.
Żurek-Mortka M., Szymański J., Kompensacja mocy biernej w środowisku wyższych harmonicznych, „elektro.info” nr 10/2018.
Malska W., Zmniejszenie negatywnego oddziaływania na sieć zasilającą zmodyfikowanego przekształtnika energoelektronicznego 6T. Politechnika Rzeszowska, 2007.
Hansen S., “Harmonic Distortion of Rectifier Topologies for Adjustable Speed Drives“ Ph.D. dissertation, Aalborg University, Institute of Energy Technology, ISBN 87-89179-37-4, 2000.
M. Sakui, H. Fujita, “An Analytical Method for Calculating Harmonic Currents of a Three-Phase Diode-Bridge Rectifier with dc Filter”, IEEE Trans. on Power Electronics, Vol. 9, No. 6, pp. 631-637, 1994.
