Streszczenie

W artykule przedstawiono podstawowe informacje oraz wymagania norm dotyczących odkształcenia napięcia zasilającego odbiorniki energii elektrycznej. Zamieszczono ponadto wyniki oraz analizę badań odkształceń napięć przeprowadzonych w zakładzie drukarskim.

Abstract

Electrical disturbances in the electric power grid of printing house. Part II – Harmonic distortions of voltage supply

The article presents the basic information and the standards about the deformation of voltage supply of electric ­energy receivers. The article additionally contains the results of research and analysis of voltage distortion carried out in the printing house.

Do podstawowych źródeł powodujących odkształcenie od przebiegu sinusoidalnego napięcia zasilającego można zaliczyć:

  • urządzenia nieliniowe o znaczących mocach znamionowych (np. piece łukowe, spawarki, napędy bezstopniowe dużej mocy, transformatory),
  • odbiorniki nieliniowe, których moc jednostkowa jest mała, ale ich bardzo duża liczba w danym układzie zasilającym wywołuje znaczący efekt negatywny (np. źródła światła, sprzęt elektroniczny, przemienniki częstotliwości).

Praca odbiorników nieliniowych powoduje, że w instalacji zasilającej pojawiają się wyższe harmoniczne prądu, a wywołane przez nie (na impedancji przewodów i kabli elektrycznych) spadki napięcia powodują odkształcenie napięcia [1].

Do analizy przebiegów odkształconych (niesinusoidalnych) stosuje się ich rozkład na składowe harmoniczne, które są przebiegami sinusoidalnymi o częstotliwościach będących wielokrotnością częstotliwości podstawowej (50 Hz). Do najważniejszych wskaźników wykorzystywanych do oceny stopnia odkształcenia napięcia od przebiegu sinusoidalnego należą [2]:

- procentowe udziały poszczególnych harmonicznych napięcia odniesione do pierwszej harmonicznej, wyznaczane z zależności:

gdzie:

U1 – wartość skuteczna napięcia harmonicznej podstawowej,

Uh – wartość skuteczna napięcia h-tej harmonicznej,

h – rząd harmonicznej.

- całkowity współczynnik odkształcenia napięcia THDU (Total Harmonics Distortion), opisany równaniem:

Zwykle do analizy przebiegów odkształconych w układach elektroenergetycznych oraz do oceny zgodności z wymaganiami norm i przepisów, przy obliczaniu współczynnika THDU uwzględnia się harmoniczne do pięćdziesiątego rzędu (h = 50).

Wymagania

W aktualnie obowiązujących w kraju przepisach dopuszczalne zawartości wyższych harmonicznych w napięciu zasilającym instalacje elektryczne określono w dwóch aktach:

- Rozporządzeniu Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego [3];

- PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach rozdzielczych [4].

Wymagania obu tych dokumentów w zakresie odkształcenia napięcia są jednakowe i określają, że w ciągu każdego tygodnia, 95% ze zbioru 10-minutowych średnich wartości procentowych zawartości poszczególnych harmonicznych napięcia zasilającego powinno być mniejsze lub równe wartościom przedstawionym w tabeli 1., a wartość całkowitego współczynnika odkształcenia napięcia THDU (uwzględniająca wszystkie harmoniczne aż do rzędu 40.) nie powinna być większa niż 8%.

Charakterystyka badanego zakładu

Analizowany zakład drukarski zajmuje się wykonywaniem nadruków na opakowaniach różnomateriałowych. Zasilanie zakładu odbywa się poprzez stację transformatorową 15/0,4 kV, w której zainstalowano transformator o mocy 1600 kVA oraz przyłączony na stałe kondensator o mocy 12,5 kvar (do kompensacji biegu jałowego transformatora). Do kompensacji mocy biernej występującej w analizowanym układzie zasilającym wykorzystano baterię kondensatorów o mocy 187,5 kvar.

Z rozdzielnic niskiego napięcia zamontowanych w budynku analizowanego zakładu przemysłowego zasilane są urządzenia odbiorcze, takie jak wentylatory, komputery, oświetlenie (wykorzystujące świetlówki tradycyjne) oraz pozostałe maszyny (o mocy do 10 kW) biorące udział w procesie produkcyjnym. W analizowanym zakładzie zainstalowane zostały również trzy maszyny drukarskie, których moce znamionowe wynoszą 185 kW, 59 kW i 127 kW. Są one zasilane poprzez układy falowników i wyposażone głównie w silniki indukcyjne oraz lampy UV.

Badania odkształceń napięcia wprowadzanych przez zainstalowane maszyny drukarskie

Analizie w zakresie odkształceń przebiegu napięcia w badanym zakładzie drukarskim poddane zostały trzy maszyny drukarskie. W wyniku przeprowadzonych pomiarów, zarejestrowane zostały przebiegi napięć na szynach rozdzielnic zasilających badane maszyny oraz stacji transformatorowej, jak również wartości poszczególnych harmonicznych oraz współczynnik odkształcenia THDU.  Na rysunkach 1–4 przedstawiono przebiegi napięcia oraz rozkład wartości harmonicznych napięcia zarejestrowany na szynach nn stacji transformatorowej zasilającej analizowany zakład drukarski zarówno podczas postoju – pracowało wówczas jedynie oświetlenie oraz urządzenia monitoringu (rys. 1. i 2.), jak i pracy zakładu (rys. 3. i 4.). Największy wzrost – w wyniku załączenia odbiorników – zanotowano, podobnie jak w przypadku harmonicznych prądu [5], dla piątej, siódmej, jedenastej i trzynastej harmonicznej napięcia.

Przebiegi napięć zarejestrowane na szynach rozdzielnic zasilających poszczególne maszyny drukarskie wraz z rozkładem wartości napięcia na poszczególne harmoniczne przedstawiono na rysunkach 5–12. W układzie zasilającym pierwszej maszyny drukarskiej największą wartość wśród wyższych harmonicznych zarejestrowano w harmonicznej rzędu piątego i siódmego (odpowiednio 9,7 i 7,5%) i są to wartości znacznie przekraczające wartości dopuszczalne (odpowiednio 6 i 5%). Natomiast w układach zasilających pozostałe dwie maszyny drukarskie, do harmonicznych piątego i siódmego rzędu dołączyły harmoniczne: jedenasta, trzynasta i siedemnasta (co również znalazło odzwierciedlenie w wartościach harmonicznych prądów zarejestrowanych w poszczególnych układach [5]).

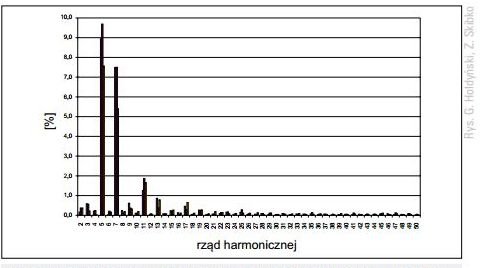

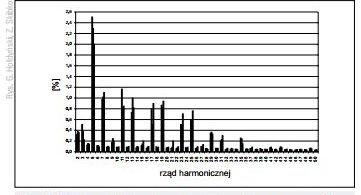

W tabeli 2. przedstawiono wartości współczynników odkształcenia napięcia THDU zarejestrowane w stacji transformatorowej oraz w rozdzielnicach zasilających trzy maszyny drukarskie zainstalowane w analizowanym zakładzie.

Z analizy wartości przedstawionych w tabeli 2. wynika, że największe odkształcenie napięcia występuje w układzie zasilającym pierwszą maszynę drukarską (maksymalna wartość zarejestrowana współczynnika THDU wynosiła 12,6% i była o 10% większa od wartości zarejestrowanej podczas postoju maszyny). W tym przypadku również zanotowano przekroczenie wartości dopuszczalnej współczynnika THDU, która wynosi 8%. W pozostałych przypadkach (dla drugiej i trzeciej maszyny oraz w układzie zasilajcym cały zakład drukarski) zarejestrowane wartości współczynnika odkształcenia napięcia były mniejsze od wartości dopuszczalnej przepisami, przy czym największy wzrost tego współczynnika zaobserowano na szynach niskiego napięcia stacji transformatorowej i wynosił on prawie 4,6% (z 2,63 na 7,22%).

Analizując wartości współczynników odkształcenia napięcia zamieszczone w tabeli 2. należy ponadto zauważyć nierównomierność zarejestrowanych wartości w poszczególnych fazach, głównie podczas pracy maszyn drukarskich. Wynika to przede wszystkim z nierównomierności obciążenia poszczególnych faz w linii zasilającej zakład.

Wnioski

Na podstawie badań i analiz przeprowadzonych w zakładzie drukarskim można wyciągnąć następujące wnioski i spostrzeżenia:

  1. instalowanie w zakładach przemysłowych coraz większej liczby układów elektronicznych sterujących poszczególnymi maszynami powoduje znaczne odkształcenia przebiegów prądów, a co za tym idzie wpływa na odkształcenie przebiegów napięcia zasilającego,
  2. największe odkształcenie przebiegu napięcia wyznaczono w układzie zasilającym maszynę drukarską nr 1. Zarejestrowana maksymalna wartość współczynnika THDU wynosiła 12,6% i była o 10% większa od wartości odnotowanej podczas postoju maszyny). W tym przypadku wystąpiło również przekroczenie wartości dopuszczalnej współczynnika THDU,
  3. praca urządzeń drukujących powoduje wzrost wartości współczynnika THDU w układzie zasilającym zakład drukarski o około 4,6%. Maksymalna zarejestrowana wartość tego współczynnika wynosiła wówczas 7,22% i była bliska wartości dopuszczalnej 8%,
  4. największą wartość, wśród wyższych harmonicznych, w układzie zasilającym pierwszą maszynę drukarską, zarejestrowano dla harmonicznej rzędu piątego i siódmego (odpowiednio 9,7 i 7,5%) i były to wartości znacznie przekraczające wartości dopuszczalne (odpowiednio 6 i 5%).

* * *

Artykuł zrealizowano w ramach pracy statutowej S/WE/2/2013.
