Analiza dynamiczna zakłóceń występujących w sieci elektroenergetycznej

dr inż. Zbigniew Skibko , mgr inż. Radosław Wiśniewski - ASTAT Sp. z o.o. | elektro.info 1-2/2015 | 2015-03-11

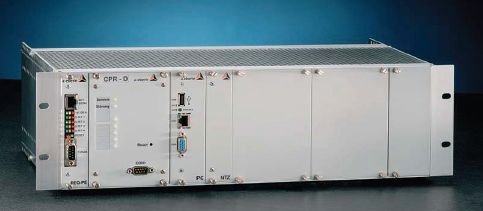

Fot. 1. Przykładowy widok urządzenia CPR-D

Zmieniające się przepisy, normy oraz stosowanie coraz bardziej zaawansowanych technologii w przemyśle wymusza na producentach analizatorów parametrów jakościowych energii elektrycznej wdrażanie coraz to nowszych rozwiązań. Zwiększanie udziału odnawialnych źródeł energii w bilansie mocy dysponowanej przez Krajowy System Elektroenergetyczny powoduje problemy, z którymi do tej pory operatorzy SEE się nie spotykali. Wzrost liczby odnawialnych źródeł energii przyłączonych do KSEE powoduje problemy z utrzymaniem stabilnej częstotliwości.

Zobacz także

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

WAGO ELWAG Sp. z o.o. Transformacja energetyczna z wykorzystaniem produktów WAGO

Transformacja energetyczna z wykorzystaniem produktów WAGO

Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.

Lokalizacja źródeł zapadów napięcia w sieci zasilającej

Do przewidywania i zapobiegania awarii „blackout” na poziomie sieci przesyłowych stosuje się urządzenia zwane CPR-D. Są to zaawansowane technologicznie urządzenia wykorzystujące informacje, które zawarte są w napięciu i w częstotliwościach, w przedziałach wartości dotychczas nieanalizowanych. To co można zaobserwować w zakresie częstotliwości od 10 mHz do 50 Hz daje obraz rezerwy stabilności sieci przesyłowej w funkcji czasu. Aby móc lepiej zrozumieć zagadnienie stabilności sieci, należy przybliżyć pojęcie „chaosu”. Chaosem deterministycznym nazywa się takie własności równań lub układów równań, które polegają na dużej wrażliwości rozwiązań na dowolnie małe zaburzenie parametrów. Dotyczy to zwykle nieliniowych równań różniczkowych i różnicowych, opisujących procesy dynamiczne.

Jeśli równanie opisuje zmiany jakiegoś układu w czasie, to niewielkie zaburzenie warunków początkowych powoduje rosnące wykładniczo zmiany w zachowaniu układu. Popularnie nazywane jest to efektem motyla – znikoma różnica po dłuższym czasie może urosnąć do dowolnie dużych rozmiarów. Powoduje to, że model deterministyczny w dłuższym przedziale czasowym zachowuje się jak model probabilistyczny. Ścisłym kryterium chaotyczności jest określenie wartości wykładników Lapunowa. Układ jest chaotyczny, jeśli ma co najmniej jeden dodatni wykładnik Lapunowa, oznaczany grecką literą „l”. W takim przypadku, w przestrzeni fazowej blisko leżące trajektorie mogą po pewnym czasie dowolnie się od siebie oddalić. Interpretacja wykładnika l przedstawia się następująco:

λ > 0 – oznacza, iż orbita nie jest stabilna,

λ< 0 – oznacza, iż orbita zmierza do stabilnego punktu,

λ = 0 – orbita zmierza do stałego punktu neutralnego.

Wykładniki Lapunowa umożliwiają ocenę zjawiska chaotycznego w tzw. przestrzeni fazowej. W przestrzeni fazowej można ocenić wszystkie możliwe stany systemu, w każdej chwili czasowej. Trajektoria jest obrazem wszystkich możliwych stanów, które przyjmuje układ w kolejnych chwilach czasu.

Wykładnik Lapunowa definiuje się równaniem:

w którym fⁿ oznacza n-tą iterację na punkcie x₀.

Na podstawie teorii dynamiki nieliniowej, teorii bifurkacji i chaosu deterministycznego można dowieść, że stan sieci można obserwować w sposób ciągły i oceniać go z punktu widzenia jej stabilności. Ocena częstotliwości poniżej 50 Hz otwiera możliwości obserwacji przebiegów awarii, które wywołują znaczące zmiany w zakresie badanej częstotliwości.

Do podstawowych parametrów dynamicznych, które należy kontrolować w sieci elektroenergetycznej, należą:

stopnie przełącznika zaczepów (w celu umożliwienia uchwycenia „awarii pełzającej” wg metody „tap/time”),
wartość skuteczna i gradient częstotliwości sieci,
częstotliwości o wartościach poniżej 50 Hz (w celu porównania ich z modelem odniesienia (Fingerprint)),
dryft napięcia,
zmiany wartości wykładnika Lapunowa,
nadzór profilu tłumienia sieci.

Urządzenie CPR-D (fot. 1.) można zastosować w dowolnym punkcie przesyłowej sieci elektroenergetycznej. Do prewencji i sygnalizacji stanów pracy sieci w systemie SCADA można wystawić następujące sygnały:

ostrzeżenie o wstępnej awarii sieci,
ostrzeżenie o awarii sieci,
wyłączenie regulatora przełącznika zaczepów transformatora,
aktywacja regulatora po sytuacji zakłóceniowej.

Na poziomie sieci dystrybucyjnej średniego napięcia oraz napięcia 110 kV kontrola parametrów dynamicznych sieci musi obejmować większą liczbę parametrów, mimo że zasada działania jest bardzo podobna jak w systemie CPR-D. Dla ww. poziomów napięć najbardziej istotnymi parametrami pomiarowymi są:

analiza widmowa z wysoką rozdzielczością częstotliwościową w zakresie 0,01–124,9 Hz (transformata falkowa),
równoczesna ocena charakterystyk harmonicznych i porównanie z modelem odniesienia (fingerprint), detekcja specyficznych dla kolapsu modułów
częstotliwości (analiza fingerprint),określenie współczynników tłumienia sieci,
obliczenie online wykładnika Lapunowa,
przewidywanie pełzających awarii sieci,
funkcje częstotliwościowe (wartość średnia, gradient),
funkcje wyłączające regulator napięcia,
funkcje rejestracji zakłóceń,
stosowanie zróżnicowanych strategicznie sygnalizacji.

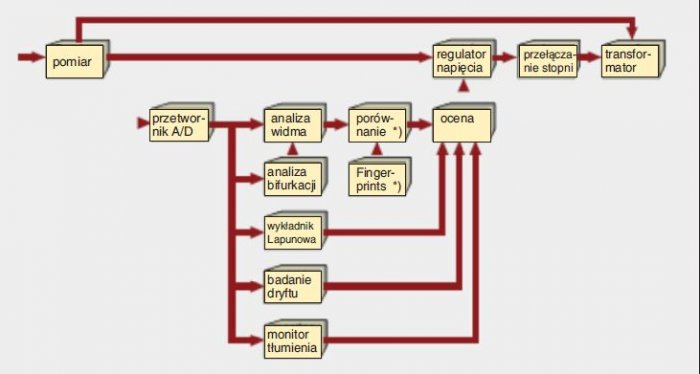

Doświadczenie pokazuje, że za pomocą klasycznych narzędzi nie można prawidłowo eksploatować nowoczesnych sieci. By sprostać aktualnym i przede wszystkim przyszłym wymaganiom społeczeństwa, potrzebne są nowe narzędzia i metody pomiarowe. Do wyznaczania parametrów służących do kontroli dynamiki sieci elektroenergetycznej można wykorzystać urządzenie firmy A‑Eberle:

DA Box 2000 [2]. Prawidłowe określenie występującej w sieci sytuacji w celu uniknięcia skutków awarii jest bardzo złożonym procesem. Schemat procesów służących do analizy dynamiki zmian sieci, realizowanych przez DA-Box 2000, wraz z urządzeniami do regulacji wartości napięcia, przedstawiono na rysunku 1.

Wyniki pomiarowe uzyskane z urządzeń CPR-D mogą być włączone do nadrzędnego systemu sterowania siecią poprzez różne protokoły komunikacyjne. W ten sposób do dyspozycji dla operatorów systemów dystrybucyjnych są wartości podstawowych parametrów sieci, które są zorientowane również na dynamikę sieci. Eksploatacja takich systemów pozwoli w przyszłości na przewidywanie i zapobieganie zjawiskom typu „blackout”.

Lokalizacja źródeł zakłóceń

Wpływ na pracę systemu elektroenergetycznego mają również parametry jakości energii. Wymagania dotyczące parametrów oraz ich wartości granicznych napięcia w sieciach dystrybucyjnych są zawarte w normie PN-EN 50160 [1]. Do parametrów jakości energii elektrycznej podlegających normalizacji należą:

częstotliwość sieci zasilającej,
odchylenia napięcia (wolne zmiany napięcia),
wahania napięcia (szybkie zmiany napięcia),
wskaźnik migotania światła,
asymetria napięcia,
harmoniczne i interharmoniczne,
zapady napięcia i przerwy w zasilaniu.

Do kontroli podstawowych parametrów jakości energii elektrycznej należy wykorzystywać urządzenia spełniające wymagania stawiane analizatorom jakości klasy pomiarowej A i norm 61000-4-30, -15, -7, umożliwiające rozstrzyganie, na podstawie raportów, spraw spornych na styku dostawca–odbiorca. W tym celu wykorzystuje się urządzenia stacjonarne (montowane w stacjach GPZ, w dużych zakładach przemysłowych oraz w odnawialnych źródłach energii, takich jak farmy wiatrowe (przykładem mogą być urządzenia PQI-D i PQI-DA firmy A‑Eberle [2]), jak i urządzenia przenośne (analizatory przeznaczone do lokalizacji źródeł zakłóceń generowanych przez odbiorców i dostawców energii elektrycznej w terenie). Zarejestrowane wartości parametrów opisujących jakość energii elektrycznej można poddać analizie ręcznej (poprzez porównanie wartości zmierzonych z wartościami dopuszczanymi przez przepisy i normy) lub wykonać analizę z wykorzystaniem oprogramowania dostarczanego przez producentów analizatorów jakości energii elektrycznej. Przykładowy zrzut ekranu oprogramowania umożliwiającego przeprowadzenie analizy zgodności zarejestrowanych parametrów z normą PN-EN 50160 przedstawiono na rysunku 2.

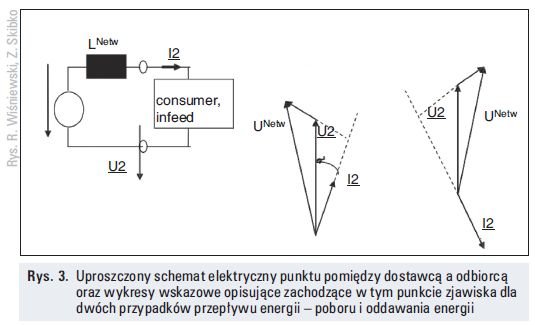

Najważniejszym zadaniem podczas rozwiązywania sporów dotyczących jakości dostarczanej energii elektrycznej jest określenie źródła zarejestrowanych zakłóceń. Podczas badania danego układu elektroenergetycznego należy określić, czy dany odbiornik wprowadza do sieci wyższe harmoniczne, czy też nie. Do określenia kierunku przepływu harmonicznych można zastosować metodę opartą na analizie przepływającej mocy czynnej. W metodzie tej, określenie kierunku przepływu harmonicznych mocy identyfikowane jest za pomocą znaku moczy czynnej. Uproszczony schemat elektryczny punktu pomiędzy dostawcą a odbiorcą oraz wykresy wskazowe opisujące zachodzące w tym punkcie zjawiska (opisujące dwa przypadki przepływu energii – poboru i oddawania energii) przedstawiono na rysunku 3.

Na podstawie opisanej metody oraz pomiarów wykonanych za pomocą analizatora „PQ Box” w przykładowym zakładzie przemysłowym można dokonać analizy źródeł zakłóceń w badanej sieci zasilającej. Ocenę kierunku przepływu poszczególnych harmonicznych napięcia i prądu można dokonać na podstawie wykresu (rys. 4.) kreślonego przez oprogramowanie analizatora.

Dodatni znak oznacza, że składowa czynna dla tej harmonicznej jest większa od zera i harmoniczne mocy przechodzą od sieci zasilającej do odbiornika. Wartość ujemna harmonicznej oznacza, że składowa czynna dla harmonicznej jest mniejsza od zera i harmoniczne mocy będą przechodziły od odbiornika do sieci zasilającej. W analizowanym przypadku (rys. 4.) odbiornik będzie wprowadzał do sieci zasilającej jedynie harmoniczne rzędów: 4., 5., 7., 9., 11., 13., 15., 17., 20., 25., 27. oraz 29. Przeprowadzając taką analizę należy zwrócić uwagę na fakt, że uzyskane wyniki pomiarów nie będą wiarygodne dla odbiorników o bardzo małych mocach lub gdy będą one przeprowadzane w sieci, w której występują duże odkształcenia bez podłączonego odbiornika.

Podsumowanie

Warunki pracy sieci elektroenergetycznej podlegają ustawicznym zmianom. W zależności od harmonogramu pracy odbiorników, w szczególności odbiorników przemysłowych, zmienia się zapotrzebowanie mocy w ciągu doby. Na wartość mocy zapotrzebowanej wpływają także warunki pogodowe. Znaczny wpływ na stabilność parametrów sieci elektroenergetycznej mają źródła energii odnawialnej, coraz powszechniej przyłączane do SEE. Zastosowanie urządzeń do kontroli dynamiki sieci elektroenergetycznej może pomóc zarządzać siecią i stanowić wsparcie dla Centrów Dyspozycji Mocy w podejmowaniu odpowiednich działań. Produkowane przez firmy na całym świecie analizatory jakości energii elektrycznej i stanów dynamicznych sieci elektroenergetycznej oraz systemy do przewidywania awarii „blackout” są rozwiązaniami wychodzącymi naprzeciw aktualnym potrzebom operatorów sieci i umożliwiają określenie źródeł występujących w nich zakłóceń.

Literatura

PN-EN 50160 2008 Parametry napięcia zasilającego w publicznych sieciach rozdzielczych.
http://jee.com.pl
