Badanie transformacji zaburzeń przewodzonych

przez separacyjny transformator przeciwszumowy w warunkach niskiej jakości energii elektrycznej

dr inż. Michał Kaczmarek , dr inż. Dariusz Brodecki , dr inż. Paweł Rózga | elektro.info 12/2013 | 2014-01-07

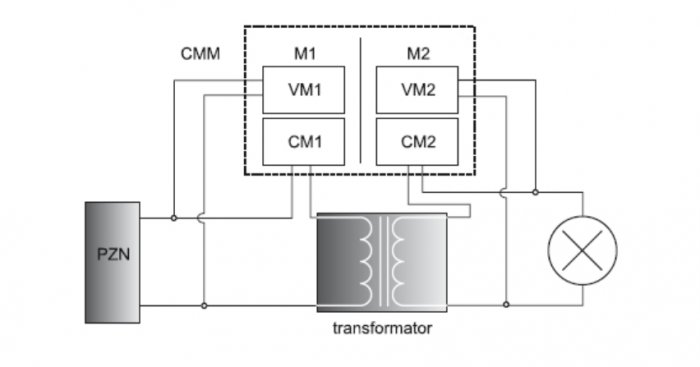

Rys. 1. Schemat układu pomiarowego, gdzie: PZN – programowalne źródło napięcia zmiennego, CMM – cyfrowy watomierz i analizator jakości zasilania, M1, M2 – moduły cyfrowego watomierza, VM1, VM2 – wejścia napięciowepierwszego, drugiego modułu cyfrowego wat

M. Kaczmarek i inni

W artykule przedstawiono wyniki pomiarów i analiz dotyczących określenia stopnia transformacji harmonicznych zaburzeń przewodzonych w odkształconym napięciu pierwotnym do zabezpieczanych urządzeń zainstalowanych po stronie wtórnej separacyjnego transformatora przeciwszumowego. Badania przeprowadzono w warunkach odzwierciedlających pracę badanego urządzenia przy niskiej jakości energii elektrycznej.

Zobacz także

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

WAGO ELWAG Sp. z o.o. Transformacja energetyczna z wykorzystaniem produktów WAGO

Transformacja energetyczna z wykorzystaniem produktów WAGO

Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.

Streszczenie

W artykule przedstawiono metodykę badań, układy pomiarowe i wyniki przeprowadzonych analiz dotyczących pracy separacyjnego transformatora przeciwszumowego w warunkach niskiej jakości energii elektrycznej i transformacji odkształconego prądu i napięcia o częstotliwości podstawowej 50 Hz i zadanym udziale wyższych harmonicznych. Wyniki pomiarów wskazują, że badany transformator, w analizowanych warunkach, powoduje dodatkowy wzrost zaburzeń przewodzonych, w efekcie czego napięcie wtórne jest bardziej odkształcone niż pierwotne.

Abstract

Laboratory studies of conductive disturbances transformation by the Noise Protection Transformer in condition of low power quality

The paper presents the research methodology, measurement systems, and the results of analysis of the Noise Protection Transformer operation in conditions of low power quality and transformation of distorted current and voltage of the fundamental frequency of 50 Hz and a specified content of the higher harmonics. The measurement results indicate that tested transformer in analyzed conditions cause additional increase of the conductive disturbances level and as a result secondary voltage is more distorted than the supplying voltage from the power network.

Podstawową funkcją transformatora separacyjnego jest ochrona mniej odpornych urządzeń elektrycznych na długotrwałe impulsowe przepięcia w sieci zasilającej [1]. Układy tego typu stosuje się w sieciach nn w przypadku, gdy ochrona przeciwprzepięciowa zapewniana przez ograniczniki przepięć nie jest wystarczająca. Dodatkowym zadaniem badanego transformatora przeciwszumowego jest ograniczenie zaburzeń przewodzonych transformowanych z sieci niskiego napięcia do zasilanych urządzeń w celu zapewnienia ich niezakłóconej bezawaryjnej pracy [1]. Pierwszym etapem badań laboratoryjnych było sprawdzenie skuteczności ochrony przeciwprzepięciowej realizowanej przez badany transformator. Rezultaty pomiarów potwierdziły jednoznacznie skuteczność tego urządzenia w tłumieniu zaburzeń impulsowych typu SURGE dla sprzężeń sygnałów wspólnych Cm – cm, głównie dzięki zastosowaniu ekranu między uzwojeniami transformatora. Także w przypadku zaburzeń typu BURST i sprzężeń sygnałów różnicowych DM – dm, kondensator, włączony między zaciski uzwojenia wtórnego tego transformatora, zapewnił ochronę zasilanych urządzeń [2].

Badanie stopnia transformacji harmonicznych zaburzeń przewodzonych

W układzie pomiarowym przedstawionym na rysunku 1. porównywano wartości skuteczne poszczególnych harmonicznych prądów i napięć po stronach pierwotnej i wtórnej badanego transformatora podczas jego pracy z obciążeniem rezystancyjnym (w postaci żarówek żarnikowych) przy zasilaniu układu napięciem sinusoidalnym i odkształconym.

Układ pomiarowy był zasilany z programowalnego źródła napięcia zmiennego, które umożliwia generację napięcia sinusoidalnego o częstotliwości podstawowej 50/60 Hz i zadanym udziale wyższych harmonicznych o regulowanej wartości skutecznej i częstotliwości do 2000 Hz włącznie. Ponadto, zasilacz ten pozwala na generację napięć sinusoidalnych o częstotliwości do 1000 Hz włącznie. Cyfrowy watomierz i analizator jakości zasilania został wykorzystany do jednoczesnego pomiaru wartości skutecznych napięć i prądów oraz mocy po stronach pierwotnej i wtórnej badanego transformatora [3]. Urządzenie to umożliwia także pomiar wartości skutecznych i przesunięć fazowych (względem podstawowej harmonicznej) wyższych harmonicznych napięć i prądów oraz pozwala na wyznaczenie współczynników zawartości harmonicznych (THD – Total Harmonic Distortion) prądu i napięcia jednocześnie dla jednego modułu [4–7]. Pomiary wykonano dla sinusoidalnego napięcia pierwotnego o znamionowej wartości skutecznej równej 230 V przy częstotliwościach 50 Hz, 500 Hz i 1 kHz oraz odkształconego napięcia o częstotliwości 50 Hz i 5% udziale wyższych harmonicznych dla trzech układów żarówek żarnikowych włączonych w obwód wtórny badanego transformatora. Odpowiadało to trzem wartościom rezystancji: 600 W, 180 W oraz 106 W (obciążenie, przy którym prąd wtórny ma wartość znamionową).

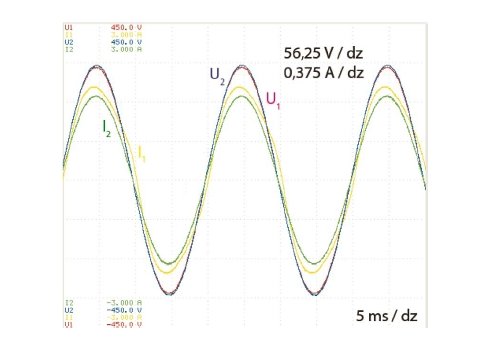

Pierwszym etapem badań było sprawdzenie poprawności działania transformatora podczas pracy przy zasilaniu uzwojenia pierwotnego napięciem sinusoidalnym o częstotliwości 50 Hz i wartości skutecznej 230 V przy obciążeniu uzwojenia wtórnego rezystancją o wartości 180 W. Na rysunku 2. przedstawiono przebiegi napięć i prądów po stronach pierwotnej i wtórnej badanego transformatora dla tego przypadku.

Przebieg prądu pierwotnego wykazuje widoczne odkształcenie wskazujące na znaczną zawartość wyższych harmonicznych, jego współczynnik THD_I1 = 9,1%. Prąd wtórny jest praktycznie sinusoidalny, jego współczynnik THD_I2 = 1,3%. Przy zasilaniu badanego transformatora sinusoidalnym napięciem pierwotnym, napięcie wtórne jest praktycznie sinusoidalne. Szczegółowe wyniki pomiarów przedstawiono w tabeli 1.

Wzrost prądu pierwotnego badanego transformatora przy zwiększeniu częstotliwości (z 50 Hz do 1 kHz) przy P₁ = 497 W i P₁ = 477 W jest spowodowany wzrostem strat w rdzeniu (głównie od prądów wirowych) oraz wzrostem prądu magnesującego spowodowanym spadkiem przenikalności magnetycznej rdzenia. Straty mocy czynnej w rdzeniu i uzwojeniach przy częstotliwości 50 Hz wynosiły 40 W, natomiast przy częstotliwości 1 kHz – 94 W. Zmniejszenie wartości skutecznej napięcia wtórnego ze wzrostem obciążenia badanego transformatora jest oczywiście wynikiem wzrostu spadku napięcia na uzwojeniach transformatora ze wzrostem prądu wtórnego. Znamionową wartość skuteczną napięcia wtórnego transformatora uzyskano przez dobór odpowiedniej liczby zwojów (tzn. dodaniu zwojów po stronie wtórnej transformatora lub ich odjęciu w uzwojeniu pierwotnym). Ze wzrostem częstotliwości napięcia zasilającego następuje wzrost wartości skutecznej napięcia wtórnego (proporcjonalnie do częstotliwości). Dlatego w badanym przypadku, przy częstotliwości równej 1 kHz, napięcie wtórne transformatora wynosi 295 V.

Na rysunku 3. przedstawiono przebiegi napięć i prądów po stronach pierwotnej i wtórnej badanego transformatora dla znamionowego napięcia zasilającego o częstotliwości podstawowej 50 Hz i 5-procentowym udziale 10. harmonicznej przy obciążeniu uzwojenia wtórnego rezystancją o wartości 180 W.

W tym przypadku wartość skuteczna harmonicznej o częstotliwości 500 Hz wynosiła 11,5 V, co stanowi 5% napięcia pierwotnego (THD_U1 = 5%), natomiast po stronie wtórnej udział 10. harmonicznej w napięciu wynosi około 5,4%. Jeżeli obciążenie transformatora wzrośnie do wartości znamionowej, nie powoduje to wzrostu wartości harmonicznej o częstotliwości 500 Hz. Wzrost (z 5% do 10%) udziału harmonicznej w napięciu pierwotnym powoduje nieznaczne zmniejszenie wprowadzanego przez badany transformator wzrostu jej wartości, który dla 5% udziału 10. harmonicznej wynosi 0,4% natomiast dla 10% udziału tej harmonicznej wynosi 0,3%. W przypadku wzrostu częstotliwości harmonicznej zaburzającej występującej w napięciu pierwotnym, następuje znaczny wzrost jej wartości po stronie wtórnej. Dla 20. harmonicznej o wartości 5% jej udział w napięciu wtórnym wynosi 6%.

Na rysunku 4. przedstawiono przebiegi napięć i prądów po stronach pierwotnej i wtórnej transformatora dla odkształconego napięcia zasilającego o częstotliwości podstawowej 50 Hz i łącznym udziale zadanych siedmiu wyższych harmonicznych, wynoszącym 5%.

Pomiary te wykonano przy zadanych wartościach skutecznych poszczególnych wyższych harmonicznych napięcia pierwotnego, wynoszących odpowiednio: 3.h. – 2,4 V, 5.h. – 1,85 V, 7.h. – 2,5 V, 23.h. – 2,1 V, 25.h. – 1,2 V, 31.h. – 1,7 V, 33.h. – 1,2 V. Wyniki pomiarów wartości skutecznych poszczególnych harmonicznych prądu i napięcia po stronie pierwotnej transformatora przedstawiono graficznie na rysunku 5., a po stronie wtórnej – na rysunku 6.

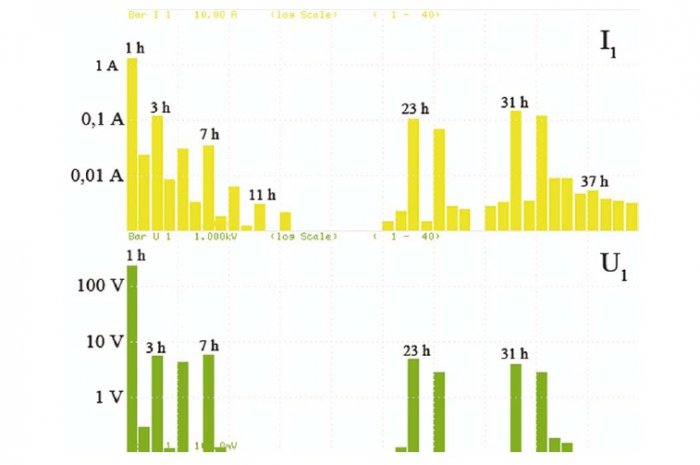

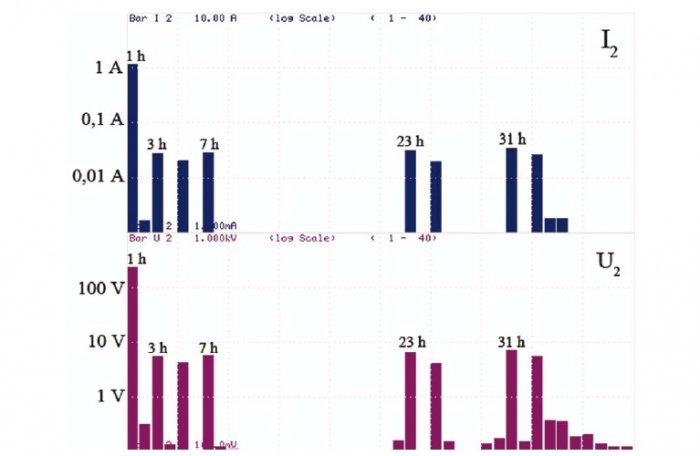

Wyniki pomiaru wartości skutecznych poszczególnych harmonicznych napięcia po stronie pierwotnej transformatora wskazują, że poza zadanymi siedmioma harmonicznymi pojawiły się także (pomijalnie małe) inne harmoniczne, szczególnie druga, której wartość wynosi 0,3 V. Stopień odkształcenia prądu pierwotnego, ze względu na nieliniowy charakter obwodu magnetycznego transformatora, jest znacznie wyższy niż napięcia pierwotnego i pojawiają się dodatkowe harmoniczne (o znacznych wartościach) poza zadanymi w napięciu pierwotnym. Wartość współczynnika THD_I1 w tym przypadku wynosi 19,8%. Jeżeli obciążenie transformatora wynosi 600 W, wartość współczynnika THD_I1 wzrasta do ponad 58%, ze względu na fakt, że udział odkształconego prądu magnesującego, w mniejszym prądzie pierwotnym, znacznie wzrasta. W przypadku, gdy badany transformator przy tym obciążeniu zasilany jest napięciem sinusoidalnym o częstotliwości 50 Hz wartość współczynnika THD_I1 wynosi 34%. Zauważalny jest więc wzrost odkształcenia prądu pierwotnego podczas transformacji napięć odkształconych przez transformator, przy czym należy podkreślić, że wzrost odkształcenia prądu pierwotnego jest znacznie wyższy niż zadana wartość współczynnika THD_U1 = 5% transformowanego napięcia. Zwiększony wzrost współczynnika THD_I1 prądu pierwotnego wynika z, wywołanego nieliniowością charakterystyki magnesowania rdzenia transformatora, dodatkowego wzrostu składowych prądu magnesującego o wyższych częstotliwościach odpowiadających zadanym wyższym harmonicznym odkształconego napięcia zasilającego transformator. Wyniki pomiaru wartości skutecznych poszczególnych harmonicznych prądu i napięcia po stronie wtórnej badanego transformatora przedstawiono graficznie na rysunku 6.

Wartości skuteczne poszczególnych harmonicznych napięcia – dla analizowanego przypadku – wynoszą odpowiednio: 3.h. – 2,4 V, 5.h. – 1,85 V, 7.h. – 2,5 V, 23.h. – 2,8 V, 25.h. – 1,7 V, 31.h. – 3,0 V, 33.h. – 2,3 V, przy czym wartość współczynnika THD_U2 wynosi 6,4%. Wartości skuteczne harmonicznych 3., 5. i 7. pozostały bez zmian natomiast pozostałych harmonicznych wzrosły. Im wyższa jest częstotliwość harmonicznej występującej w odkształconym napięciu pierwotnym, tym występuje większy wzrost jej wartości po transformacji. Dlatego największy, prawie dwukrotny, wzrost zaobserwowano dla 33. harmonicznej. Dla obciążenia uzwojenia wtórnego rezystancją o wartości 600 W wartość współczynnika THD_U2 wynosiła 7% natomiast dla obciążenia 106 W wynosiła około 6%. Wartość współczynnika THD_I2 prądu wtórnego, ze względu na rezystancyjny charakter obciążenia uzwojenia wtórnego transformatora wynosi także 6,4%.

Wnioski

Wyniki przeprowadzonych badań wskazują, że podczas transformacji napięć odkształconych, o częstotliwości podstawowej 50 Hz i zawierających wyższe harmoniczne o częstotliwościach do 2 kHz, badany transformator powoduje dodatkowy wzrost zaburzeń przewodzonych, w efekcie czego napięcie wtórne jest bardziej odkształcone niż pierwotne. Stopień wzrostu odkształcenia napięcia wtórnego, względem napięcia pierwotnego jest uzależniony od kształtu napięcia pierwotnego oraz wartości i rodzaju obciążenia transformatora i jest tym większy, im wyższa jest częstotliwość harmonicznych zaburzających występujących w odkształconym napięciu pierwotnym oraz im mniejsza jest moc czynna obciążenia transformatora.

Ze względu na znaczną procentową wartość prądu magnesującego rdzeń badanego transformatora, nawet podczas transformacji napięć sinusoidalnych o częstotliwości 50 Hz, jest źródłem wyższych harmonicznych prądu o znacznej wartości, wprowadzanych do sieci zasilającej, co jest szczególnie widoczne podczas pracy transformatora przy obciążeniu niewielkim w stosunku do jego mocy znamionowej. Podczas transformacji sygnałów odkształconych o częstotliwości podstawowej 50 Hz i zawierających wyższe harmoniczne o częstotliwościach do 2 kHz, ze względu na wzrost zawartości harmonicznych prądu magnesującego transformator dla odkształconego napięcia pierwotnego, następuje dodatkowy wzrost wyższych harmonicznych wprowadzanych przez transformator do sieci zasilającej. Wzrost ten jest tym większy, im wyższy jest stopień odkształcenia napięcia zasilającego oraz im wyższy jest rząd harmonicznych występujących w tym napięciu.

Z uwagi na powyższe argumenty należy stwierdzić, że badany transformator, w analizowanych warunkach, powoduje zwiększenie zagrożenia zasilanych urządzeń uszkodzeniem w wyniku działania zaburzeń przewodzonych o częstotliwościach do 2 kHz pojawiających się w napięciu zasilającym oraz stanowi źródło dodatkowych zaburzeń przewodzonych wprowadzanych do sieci zasilającej powodując tym samym obniżenie jakości energii elektrycznej.
