Poprawa wybranych parametrów Jakości Energii Elektrycznej z wykorzystaniem filtrów aktywnych

Improvement of selected Power Quality parameters using active filters

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. | Elektro.info 1-2/2022 | 2022-02-09

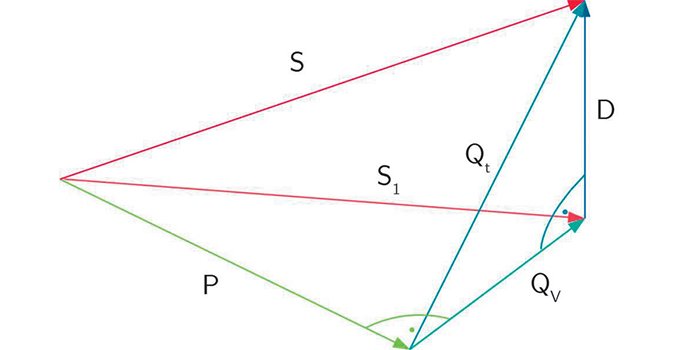

Rys. Prostopadłościan mocy, gdzie: P – moc czynna, QV – moc bierna składowej podstawowej harmonicznej, D – moc dystorsji, Qt – całkowita moc bierna, S1 – moc pozorna w trójkącie mocy, S – moc pozorna całkowita  rys. A. Książkiewicz

Rys. Prostopadłościan mocy, gdzie: P – moc czynna, Q_V – moc bierna składowej podstawowej harmonicznej, D – moc dystorsji, Q_t – całkowita moc bierna, S₁ – moc pozorna w trójkącie mocy, S – moc pozorna całkowita rys. A. Książkiewicz

Jakość Energii Elektrycznej (JEE) w każdym zakładzie przemysłowym, produkcyjnym jest inna i uzależniona od wielu czynników. Coraz powszechniejsze stosowanie elementów energoelektronicznych w przemyśle, prowadzi do przepływu prądów odkształconych w układzie elektroenergetycznym, które powodują pojawianie się wyższych harmonicznych prądu.

Zobacz także

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

WAGO ELWAG Sp. z o.o. Transformacja energetyczna z wykorzystaniem produktów WAGO

Transformacja energetyczna z wykorzystaniem produktów WAGO

Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.

W artykule:

Aktywna filtracja wyższych harmonicznych
Działanie filtrów aktywnych w przemyśle
Podsumowanie

Streszczenie

Wzrost udziału elektronicznych i energoelektronicznych urządzeń w zakładach przemysłowych prowadzi do pogorszenia parametrów Jakości Energii Elektrycznej. Powoduje to występowanie określonych, negatywnych skutków dla urządzeń elektrycznych. Przeciwdziałać tym skutkom można dzięki zastosowaniu filtrów aktywnych. Pozwalają one w znaczący sposób wpłynąć na Jakość Energii Elektrycznej w zakładzie. Wybrane modele w wykonaniu modułowym pozwalają na dostosowanie samego urządzenia do rzeczywistego zapotrzebowania na ich moc.

Abstract

Improvement of selected Power Quality parameters using active filters
The increase in the proportion of electronic and power electronic devices in industry leads to a deterioration of the Power Quality parameters. This causes specific negative effects on electrical equipment. These effects can be counteracted by using active filters. They make it possible to significantly influence the Power Quality in a plant. Selected models in modular design allow the unit itself to be adapted to the actual demand.

Z tego powodu, pojawiają się problemy wywołane wyższymi harmonicznymi prądu:

przeciążenie przewodów neutralnych,
przegrzanie transformatorów,
niepożądane zadziałanie wyłączników automatycznych,
przeciążenie baterii kondensatorowych do korekcji współczynnika mocy,
generowanie dodatkowych strat mocy czynnej.

Przesył prądów odkształconych w trójfazowym układzie zasilającym, gdzie występuje trzecia harmoniczna prądu, może prowadzić do przegrzewania się przewodów i kabli ze względu na wzrost prądu w żyle neutralnej.

Wraz z pojawieniem się odkształcenia krzywej prądu pojawia się dodatkowa składowa mocy biernej w postaci mocy dystorsji D:

filtry aktywne jakosc energii elektrycznej wzor1

Moc ta musi zostać przesłana przez tory prądowe urządzeń elektroenergetycznych, zmniejszając tym samym ich zdolność do przesyłu mocy czynnej, przy zachowaniu ich dopuszczalnych obciążalności długotrwałych. Wynika to ze wzrostu mocy pozornej obciążenia:

filtry aktywne jakosc energii elektrycznej wzor2

Aby zaprezentować wzajemne zależności pomiędzy poszczególnymi składowymi, należy posłużyć się prostopadłościanem mocy. Dodatkowa moc dystorsji przyjmuje zawsze wartość dodatnią i wyrażana jest w tych samych jednostkach co moc bierna – VAr.

W przypadku obciążenia układu zasilającego, prądem odkształconym od przebiegu sinusoidalnego, rzeczywiste straty mocy czynnej powodowane przepływem prądu odkształconego w pojedynczej żyle, są sumą strat mocy pochodzących od poszczególnych harmonicznych:

filtry aktywne jakosc energii elektrycznej wzor3

Rezystancja żyły nie jest wartością stałą w funkcji częstotliwości, co jest wynikiem występowania dwóch zjawisk:

efektu naskórkowości opisującego oddziaływanie pola magnetycznego wytworzonego przez prąd przepływający przez daną żyłę przewodu,
efektu zbliżenia uwzględniającego oddziaływanie pola wytworzonego przez prądy płynące w żyłach sąsiednich.

Wartość straty mocy występującej w żyle przewodu obciążonego prądem odkształconym od przebiegu sinusoidalnego, uwzględniając powyższe zjawiska, można opisać zależnością:

filtry aktywne jakosc energii elektrycznej wzor4

W przypadku przepływu prądu odkształconego przez trójfazową linię z przewodem neutralnym, straty mocy czynnej występujące w takim układzie można opisać zależnością:

filtry aktywne jakosc energii elektrycznej wzor5

Wszystkie powyższe czynniki wpływają na wzrost temperatury izolacji żył przewodów i kabli powyżej temperatury dopuszczalnej długotrwale. Będzie to prowadzić do skrócenia żywotności instalacji elektroenergetycznej, a w krytycznej sytuacji nawet do nadtopienia izolacji i trwałego uszkodzenia torów zasilających.

Skutkiem przepływu prądu przez uzwojenia transformatora, są straty obciążeniowe, które dzieli się na straty podstawowe i dodatkowe. Jeżeli przepływający prąd jest odkształcony od przebiegu sinusoidalnego, straty te mogą się zwiększyć na skutek następujących zjawisk:

przyrost strat podstawowych w uzwojeniach, spowodowany wzrostem rezystancji uzwojeń na skutek zjawiska naskórkowości,
przyrost strat dodatkowych, spowodowany zwiększeniem wartości prądów wirowych w uzwojeniach oraz zwiększeniem strat rozszerzeniowych w częściach konstrukcyjnych transformatora (rdzeniu, obejmach, kadzi).

Wzrost start mocy wylicza się korzystając ze wzoru:

filtry aktywne jakosc energii elektrycznej wzor6

Szczególnie groźne okazują się harmoniczne wyższych rzędów, gdzie wraz z częstotliwością ich wpływ na straty rośnie w kwadracie rzędu harmonicznej.

Skutkiem przepływu prądów odkształconych jest wzrost całkowitych strat mocy czynnej, co przede wszystkim objawia się we wzroście temperatury transformatora. Wzrost ten może znacząco skrócić żywotność jednostki, gdzie przyrost o 6°C skraca żywotność dwukrotnie, a o 12°C aż czterokrotnie [1].

Przebieg prądów odkształconych może również negatywnie wpływać na działanie aparatury zabezpieczającej, w tym zabezpieczeń topikowych oraz wyłączników. Dodatkowe nagrzewanie się torów prądowych może prowadzić do przedwczesnego zadziałania wyzwalacza termobimetalowego wyłącznika lub przepalenia się wkładki topikowej. Ze względu na zmianę kształtu prądu, a w szczególności możliwości pojawienia się przebiegu o wysokiej wartości współczynnika szczytu, może zdarzyć się nieprawidłowe działanie członu elektromagnetycznego, bezzwłocznego wyłącznika.

Aktywna filtracja wyższych harmonicznych

Aby przeciwdziałać tym negatywnym skutkom wyższych harmonicznych, można wykorzystać różne rozwiązania. Uzależnione są one od takich czynników jak: moc zapotrzebowana w zakładzie, sztywność sieci zasilającej, moc odbiorników czy budowa samej instalacji elektroenergetycznej. Dobór konkretnego rozwiązania powinien opierać się na analizie układu zasilającego zakład, reżimu pracy i zainstalowanych odbiorników. Bardzo ważnym punktem doboru jest wykonanie pomiarów Jakości Energii Elektrycznej i ich prawidłowa analiza. Na podstawie oceny zebranego materiału można zaproponować optymalne rozwiązanie, które powinno doprowadzić do poprawy parametrów jakościowych energii elektrycznej.

Jednym z takich rozwiązań może być zastosowanie filtrów aktywnych. Te energoelektroniczne urządzenia, pracujące najczęściej w oparciu o trój poziomową topologię tranzystorów IGBT dla zmniejszenia straty mocy, pozwalają na redukcję wyższych harmonicznych prądu, rzędów parzystych i nieparzystych, aż do pięćdziesiątej harmonicznej. Podstawowa zasada działania została przedstawiona na rysunku 3.

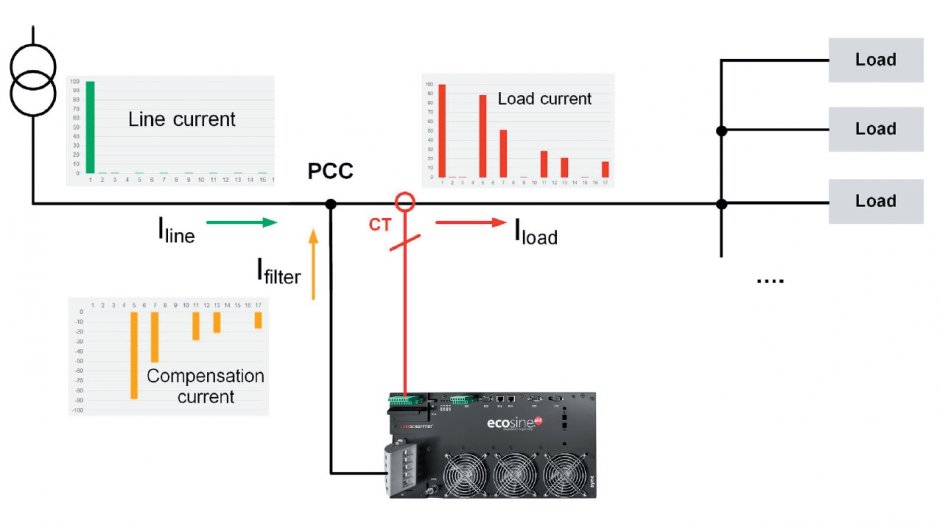

Rys. 3. Zasada działania filtrów aktywnych w zakresie kompensacji wyższych harmonicznych [2]

Urządzenie wykonuje pomiar wartości chwilowych prądu obciążenia (I_LOAD) w każdej fazie niezależnie. Na tej podstawie dokonuje obliczeń jaki kształt prądu musi zostać wygenerowany (I_FILTER), aby prąd pobierany z sieci (I_LINE) był w jak najmniejszym stopniu odkształcony. Czas odpowiedzi układu na zmiany wartości chwilowych osiąga poziom poniżej 100 μs. Równocześnie możliwa jest kompensacja mocy biernej, zarówno o charakterze indukcyjnym, jak i pojemnościowym, oraz symetryzacja obciążenia.

Jednym z rozwiązań jest modułowy filtr aktywny firmy Schaffner (rys. 2.).

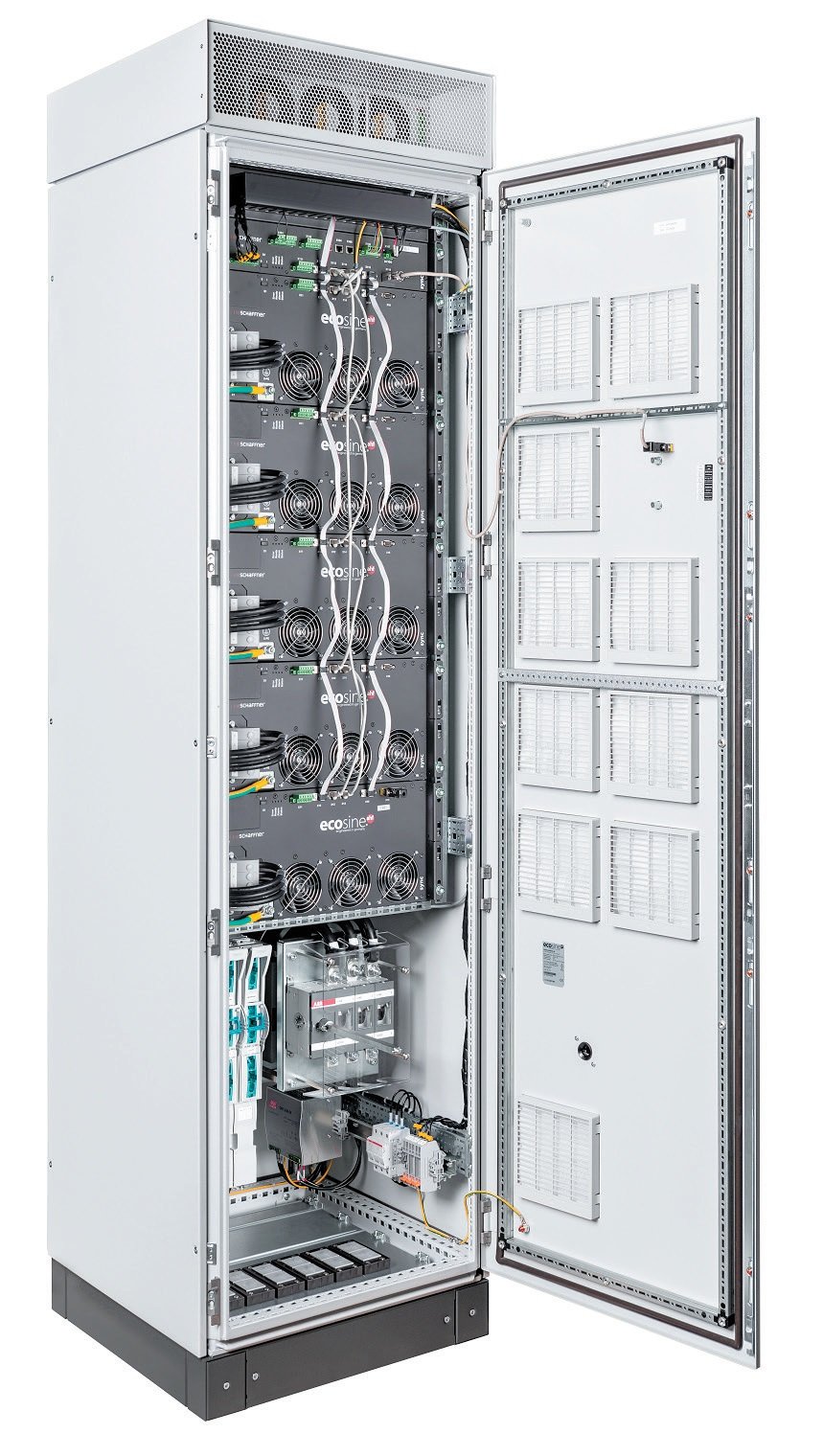

Rys. 2. Widok rozdzielnicy wyposażonej w modułowy system filtrów aktywnych firmy Schaffner [2]

Budowa modułowa pozwala na dopasowanie się do wymaganej mocy kompensacji. Przy zwiększeniu zapotrzebowania na moc, przy rozbudowie zakładu bądź zmianie parku maszynowego, możliwe jest zwiększenie mocy filtra przy minimalnym nakładzie pracy. Prąd znamionowy pojedynczego modułu wynosi 60 A, całej rozdzielnicy do 300 A. Możliwa jest praca czterech rozdzielnic elektrycznych, w ramach jednego zespołu filtrów, o prądzie całkowitym do 1200 A (ok. 830 kVAr).

Działanie filtrów aktywnych w przemyśle

Przeprowadzone zostały pomiary wybranych parametrów Jakości Energii Elektrycznej w zakładzie przemysłowym na terenie województwa wielkopolskiego. Przedstawione zostaną wyniki pomiarów w zakresie następujących parametrów:

współczynnika THD napięcia,
współczynnika THD prądu,
współczynnika mocy cos φ,
poboru mocy biernej składowej podstawowej harmonicznej 50 Hz,
poboru mocy dystorsji D,
współczynnika K-factor.

Pomiar został przeprowadzony przy działającym i pracującym filtrze, z dwoma przerwami, każda po ok. 1 h. Na przedstawionych wykresach czas przerwy w pracy filtrów został zaprezentowany w postaci zakratkowanych przedziałów czasu. Podczas pracy zakładu moc czynna wykazywała niewielką zmienność wartości (rys. 4.). Asymetria obciążenia była na niewielkim poziomie (I₀/I_I < 5%).

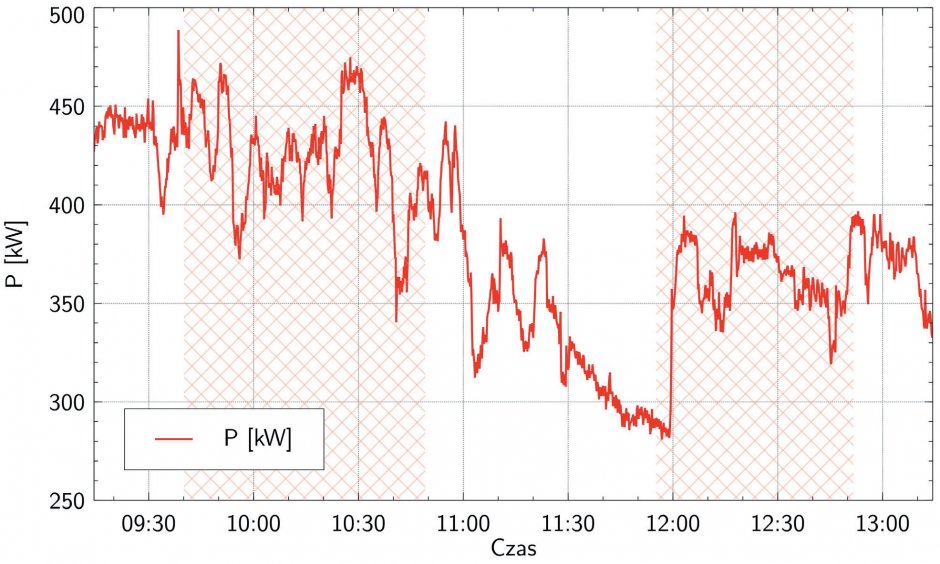

Rys. 4. Wykres zmian wartości mocy czynnej P przy załączonym i wyłączonym (obszar zakreskowany) filtrze aktywnym rys. A. Książkiewicz

Jedną z częściej stosowanych miar Jakości Energii Elektrycznej jest współczynnik całkowitego odkształcenia napięcia wyższymi harmonicznymi THD_U. Jest on wykorzystywany zarówno w normach europejskich [3] jak i prawodawstwie krajowym [4]. Porównanie wartości maksymalnych, minimalnych i średnich dla tego współczynnika przedstawiono w tabeli 1.

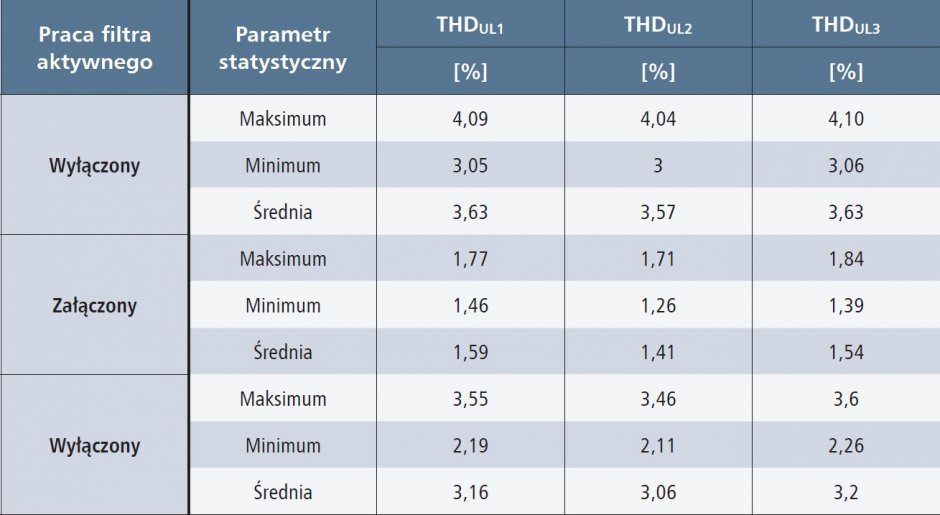

Tab. 1. Wartości maksymalne, minimalne i średnie współczynnika całkowitego odkształcenia napięcia THD_U, podczas pracy filtra aktywnego i po jego wyłączeniu

Przy wyłączonym filtrze maksymalne wartości współczynnika THD_U osiągały poziom do 4,1%, średnio na poziomie ok. 3,6%. Przy załączonym układzie kompensacyjnym osiągnięto średni poziom ok. 1,5%. Świadczy to o znacznej poprawie krzywej napięcia, rzędu ok. 58%. Jest to ściśle skorelowane z kompensacją wyższych harmonicznych prądu (rys. 6., tab. 2). Podczas pracy filtrów aktywnych udało uzyskać się poziom odkształceń krzywej prądu rzędu 6–8%, przy wyłączonym układzie średnie wartości THD_I osiągnięto poziom 21–23%, w szczycie do 28%. Taka wartość THD_I świadczy o wysokim odkształceniu krzywej prądu a zaobserwowana poprawa jest znaczna, rzędu 75%.

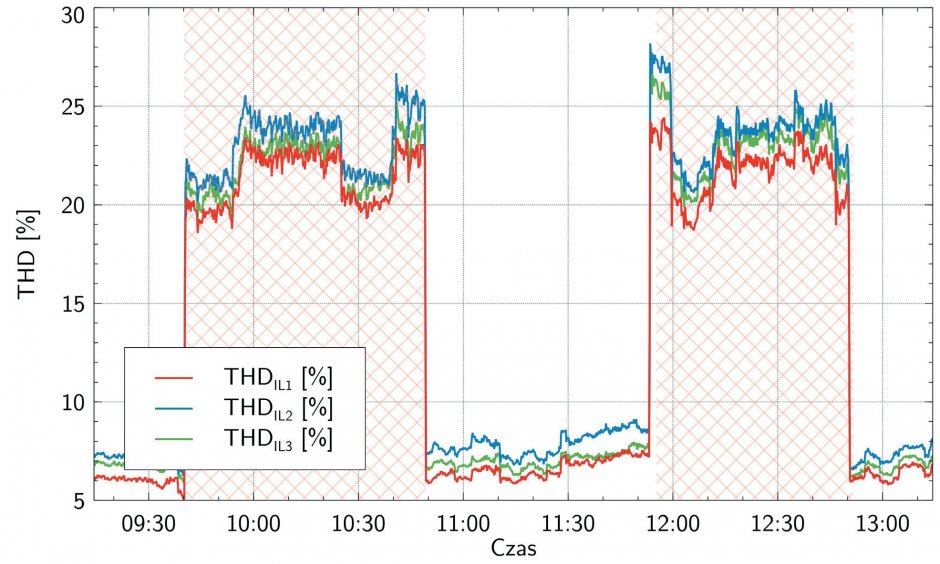

Rys. 6. Wykres zmian wartości całkowitego współczynnika odkształcenia prądu THD przy załączonym i wyłączonym (obszar zakreskowany) filtrze aktywnym rys. A. Książkiewicz

Tab. 2. Wartości maksymalne, minimalne i średnie współczynnika całkowitego odkształcenia prądu THD_I, podczas pracy filtra aktywnego i po jego wyłączeniu

Równocześnie z ograniczeniem wpływu wyższych harmonicznych prądu i napięcia, na działanie układu elektroenergetycznego, zadaniem filtrów aktywnych była kompensacja mocy biernej i utrzymanie wartości współczynnika mocy cos φ (tab. 3.) na wymaganym poziomie, nie niższym niż 0,99.

Tab. 3. Wartości maksymalne, minimalne i średnie współczynnika mocy cos j, podczas pracy filtra aktywnego i po jego wyłączeniu

Uwidacznia się pewien naturalny i wysoki poziom cos φ, bez pracy filtrów, na poziomie ok. 0,98. Podczas pracy układu kompensującego udało się ten poziom dalej poprawić osiągając średnie wartości nie gorsze niż 0,99 dla faz L1 i L2. Faza L3 wykazywała niższy poziom wartości współczynnika 0,964 i udało się poprawić go do poziomu 0,986. Jest to również związane z poborem mocy biernej składowej podstawowej harmonicznej (rys. 7, tab. 4).

Rys. 7. Wykres zmian wartości współczynnika mocy cos φ przy załączonym i wyłączonym (obszar zakreskowany) filtrze aktywnym rys. A. Książkiewicz

Tab. 4. Wartości maksymalne, minimalne i średnie mocy biernej składowej podstawowej 50 Hz, podczas pracy filtra aktywnego i po jego wyłączeniu

Widoczny jest pobór mocy biernej w granicach 100 kVAr przy wyłączonej kompensacji i spadek jej do poziomu nawet poniżej 50 kVAr przy pracy filtrów (minimalnie nawet poniżej 30 kVAr). Jest to redukcja zapotrzebowania na moc bierną o ok. 50%.

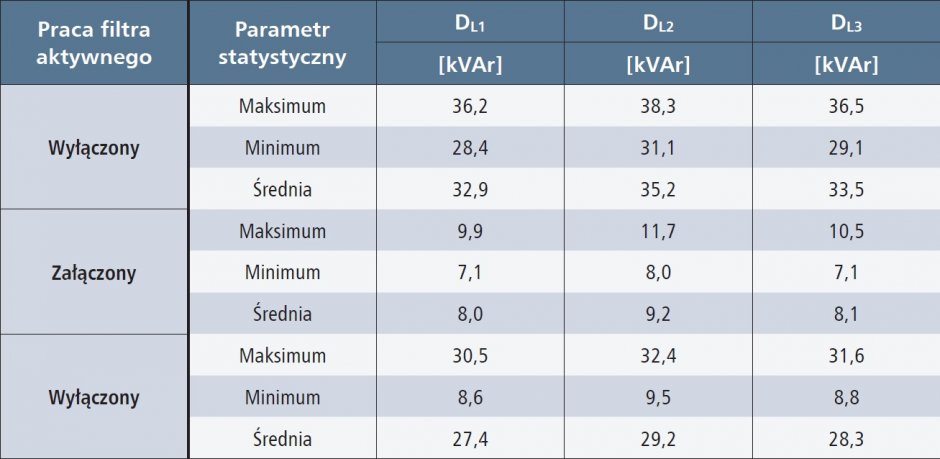

Zgodnie z wzorami (1) i (2) przesył prądów odkształconych zwiększa zapotrzebowanie układu na moc pozorną (wzrasta wartość skuteczna prądu). Moc ta związana jest z wartościami prądów wyższych harmonicznych. W opisywanym przypadku osiąga wartości zbliżone, a czasami wyższe, do wartości mocy biernej, tym samym w podobny sposób obciąża układ elektroenergetyczny (w szczególności transformatory). Widoczny jest pobór mocy dystorsji w granicach 100 kVAr przy wyłączonej kompensacji i spadek jej do poziomu nawet poniżej 40 kVAr przy pracy filtrów (minimalnie nawet poniżej 30 kVAr). Jest to redukcja zapotrzebowania na moc bierną o ok. 60%.

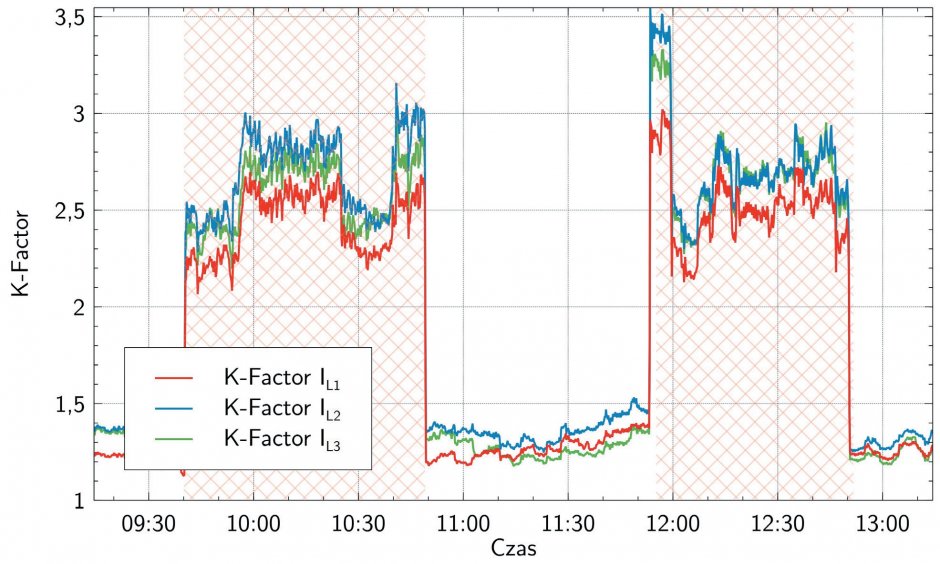

Przesył prądów odkształconych przez układ elektroenergetyczny, a w szczególności przez transformatory, generuje wzrost strat mocy czynnej a tym samym wzrost temperatury urządzeń. Dla transformatorów elektroenergetycznych informację o wzroście strat dodatkowych z tego tytułu można wyliczyć na podstawie współczynnika K-factor [5]. W tabeli 6. przedstawiono wybrane parametry statystyczne dla rozpatrywanego współczynnika. Im wartość bliższa jedynki tym lepiej, jej wzrost świadczy o przyroście strat dodatkowych w transformatorze. Bez pracy filtrów aktywnych średnia wartość K-factor wynosi ok. 2,6, przy załączonym układzie kompensacyjnym osiąga poziom 1,3, czyli spadek o ok. 50%.

Tab. 6. Wartości maksymalne, minimalne i średnie współczynnika K-factor, podczas pracy filtra aktywnego i po jego wyłączeniu

Podsumowanie

Stosowanie w zakładach przemysłowych urządzeń elektronicznych i energoelektronicznych, a w szczególności falowników zasilających silniki asynchroniczne, prowadzi do pogorszenia jakości energii elektrycznej, mierzonej określonymi parametrami. Pogorszenie jej może prowadzić do pewnych negatywnych skutków a jako sposób przeciwdziałania im można zastosować układy filtrów aktywnych. Przedstawione wyniki pomiarów pozwalają stwierdzić, że stosowanie filtrów aktywnych przyczynia się do:

ograniczenia wyższych harmonicznych prądów przesyłanych przez układ elektroenergetyczny zakładu, w szczególności ma to znaczenie dla transformatorów,
ograniczenia wyższych harmonicznych napięcia, tym samym poprawiając jakość zasilania wszystkich odbiorników elektrycznych,
ograniczają zapotrzebowanie na moc bierną Q i D, tym samym zmniejszają wartość skuteczną prądu,
poprawy wartości współczynnika mocy cos φ,
zmniejszenia dodatkowych strat mocy w transformatorze, a pośrednio też poziomu jego nagrzewania.

Szczególne korzyści z tytułu stosowania tego typu układów będą zależne od wielkości zapotrzebowanej mocy i charakteru odbiorników energii elektrycznej. Niezależnie jednak od tych czynników, pozwolą one na uzyskanie znacznej poprawy parametrów Jakości Energii Elektrycznej.

Literatura

CEI/IEC 354 / VDE 0532 część 1/11.71.
https://www.schaffner.com/products/power-quality/ecosine-active-harmonic-filter/all-products/.
PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych.
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. Nr 93, poz. 623).
G. Hołdyński, Z. Skibko Z., Eksploatacja transformatorów przy obciążeniu nieliniowym, Konferencja Jakość Energii Elektrycznej, 2021, Mierzęcin.
