Kompensacja harmonicznych – wprowadzenie do filtrów aktywnych

Harmonic compensation – introduction to active filters

dr inż. Karol Kuczyński , prof. nadzw. dr hab. inż. Jerzy R. Szymański | elektro.info 12/2020 | 2021-01-13

Tab. Amplitudy i fazy harmonicznych przebiegu prądu odkształconego z rysunku 1a

W ostatnich latach nastąpił znaczny wzrost liczby zastosowanych urządzeń energoelektrycznych o dużych mocach i niesinusoidalnych prądach zasilania.

Zobacz także

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

WAGO ELWAG Sp. z o.o. Transformacja energetyczna z wykorzystaniem produktów WAGO

Transformacja energetyczna z wykorzystaniem produktów WAGO

Wytwarzanie, dystrybucja, magazynowanie i zużycie energii – tylko współdziałanie wszystkich podmiotów odpowiedzialnych za te działania sprawi, że transformacja energetyczna stanie się możliwa. Wraz ze wzrostem stopnia rozproszenia i wahań w produkcji energii instalacje wchodzące w skład systemu energetycznego muszą być zintegrowane w ramach jednej inteligentnej sieci energetycznej. WAGO oferuje rozwiązania, które wspierają ten proces zarówno wśród wytwórców, dostawców, jak i odbiorców energii.

Streszczenie

W ostatnich latach nastąpił znaczny wzrost liczby zastosowań urządzeń energoelektrycznych o dużych mocach jednostkowych i niesinusoidalnych prądach fazowych zasilania. Urządzenia te są źródłami zarówno wyższych harmonicznych, jak i w wielu przypadkach obciążeniami o charakterze indukcyjnym lub pojemnościowym. Eliminację wyższych harmonicznych z przebiegów fazowych prądów uzyskuje się po zastosowaniu kompensatorów indywidualnych włączanych na zasilaniu przekształtnika energoelektronicznego.

Abstract

Harmonic compensation – introduction to active filters
In recent years, there has been a significant increase in the number of applications of power devices with high unit powers and non-sinusoidal supply phase currents. These devices are the sources of both higher harmonics and, in many cases, inductive or capacitive loads. The elimination of higher harmonics from the phase waveforms of the currents is achieved by using individual compensators switched on in the power supply of the power electronic converter.

W obwodach trójfazowych prądy zasilania przekształtników energoelektronicznych są przebiegami okresowymi z harmonicznymi nieparzystymi i niepodzielnymi przez trzy. Częstotliwość harmonicznej podstawowej prądu przekształtnika jest równa częstotliwości napięcia zasilania (rys. 1a). Eliminację wyższych harmonicznych z przebiegów prądów i napięć w sieciach zasilających uzyskuje się przez zastosowanie filtrów pasywnych lub aktywnych, zwanych kompensatorami, włączanych między źródło a odbiornik. Najczęściej stosowane są kompensatory pasywne [1, 3, 5], budowane w postaci pasywnych filtrów rezonansowych, zaprojektowanych na częstotliwości dominujących harmonicznych poprzez dobór elementów indukcyjnych i pojemnościowych w układzie równoległym lub szeregowym. Tłumienie harmonicznych przez te kompensatory silnie zależy od parametrów linii zasilającej. Ograniczeń tych nie mają aktywne kompensatory kluczujące, którymi są energetyczne filtry aktywne APF (Active Power Filters). Poza eliminacją harmonicznych, w zależności od zastosowanej struktury algorytmu sterującego, umożliwiają wiele innych działań kompensujących, takich jak m.in. symetryzacja napięć fazowych źródła czy kompensacją mocy biernej [1]. Z tego powodu energetyczne filtry aktywne są analizowane w wielu publikacjach jako kompensatory indywidualne, grupowe lub centralne [1, 2, 4, 5].

Czytaj również: Kompensacja mocy biernej w hucie ZGH z wykorzystaniem dwóch kompensatorów SVG STATCOM >>

Z rysunku 1. wynika, że możliwe jest uzyskanie sinusoidalnego prądu fazowego zasilania prostownika diodowego obciążonego baterią kondensatorów, jeśli od odkształconego prądu fazowego z rysunku 1a odejmiemy prąd sumy harmonicznych przedstawionej na rysunku 1c.

przebieg harmoniczny pradu fazowego rys1

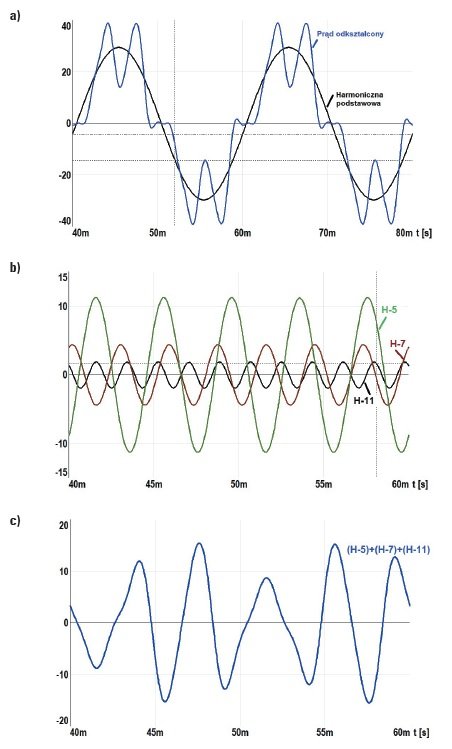

Rys. 1. Przykładowy przebieg harmonicznych prądu fazowego przekształtnika z wejściowym trójfazowym prostownikiem 6-diodowym wraz z rozkładem na harmoniczne: 5., 7., 11.: a) fazowy prąd odkształcony i harmoniczna podstawowa, b) harmoniczne 5., 7. i 11. fazowego prądu odkształconego z rysunku a, c) suma harmonicznych 5., 7., i 11. z rysunku b, rys. K. Kuczyński, J. Szymański

Filtry aktywne

Przy zastosowaniu filtrów aktywnych składowe odkształcone prądu zamykają się w obwodzie: filtr – odbiornik/odbiorniki i nie wywołują dodatkowych strat w linii zasilającej odbiornik będący źródłem zakłóceń. Filtry aktywne działają w systemie nadążnym, same automatycznie dostosowują się do wartości i kształtu prądu odbiornika. Sterowanie filtrem aktywnym dla zapewnienia maksymalnej skuteczności tłumienia harmonicznych prądu jest procesem złożonym zarówno pod względem pomiaru kompensowanego fazowego prądu odkształconego (przetwornik pomiarowy), jak i zastosowanego algorytmu kompensacji (wartości opóźnienia wytworzonego prądu kompensacyjnego), dlatego dokładność kompensacji nie jest idealna, w rzeczywistości osiągane zmniejszenie THD prądu ma wartość pomiędzy 5%–10%.

W zależności od układu oraz typu zastosowanego przekształtnika, oprócz redukcji harmonicznych prądu możliwe jest także stabilizowanie i symetryzacja napięcia oraz prądu, ograniczanie wahań napięcia oraz kompensacja mocy biernej. W ogólnym przypadku filtry aktywne można podzielić na [1, 4]:

jednofazowe,
trójfazowe trójprzewodowe,
trójfazowe czteroprzewodowe.

Ze względu na sposób pracy, filtry aktywne można podzielić na [1, 4]:

równoległe – filtr jest źródłem prądu dodawczego,
szeregowe – filtr do układu włączany jest szeregowo i służy do eliminacji chwilowych odchyłek napięcia,
szeregowo-równoległe – filtry łączące właściwości układu równoległego i szeregowego,
hybrydowe – filtr współpracujący ściśle z filtrem pasywnym przyłączonym szeregowo lub równolegle do filtru aktywnego.

Uproszczony schemat zastępczy równoległego filtru aktywnego zawiera źródło prądowe podłączone równolegle do obciążenia, którego działanie polega na kształtowaniu prądów kompensujących równych niepożądanym składowym prądów odbiornika. W literaturze można spotkać wiele publikacji zawierających algorytmy sterowania aktywnymi filtrami równoległymi. Jedną z metod jest identyfikacja podstawowej harmonicznej prądu obciążenia. Istnieje kilka metod wyznaczania tej harmonicznej. Jedną z nich jest zastosowanie algorytmu bezpośredniego rozkładu przebiegu okresowego w szereg Fouriera poprzez transformaty: DFT i FFT [5].

Na rysunku 1a przedstawiono przykładowy odkształcony przebieg prądowy zawierający składowe przedstawione na rysunku 2. w postaci harmonicznych. Dodatkowo tabela 1. zawiera wartości liczbowe poszczególnych harmonicznych prądu oraz innych parametrów tego przebiegu.

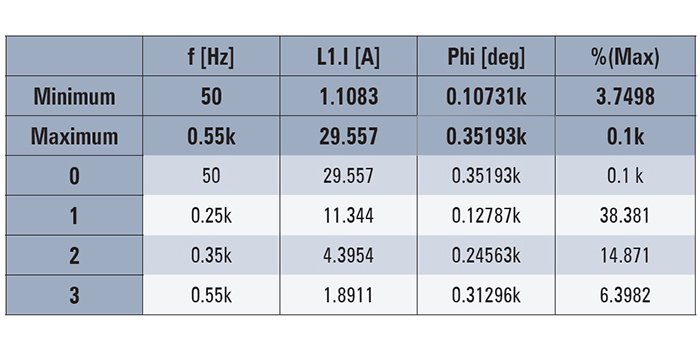

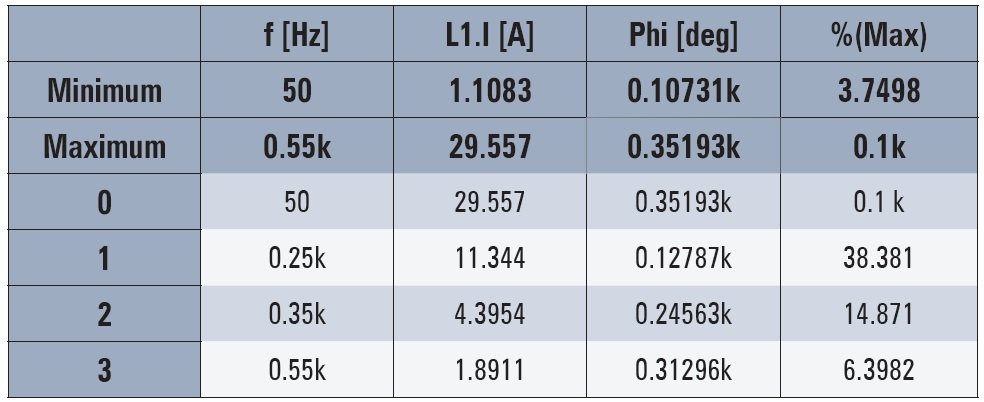

Tab. 1. Amplitudy i fazy harmonicznych przebiegu prądu odkształconego z rysunku 1a

widmo amplitudowe harmonicznych przebiegu pradu rys2

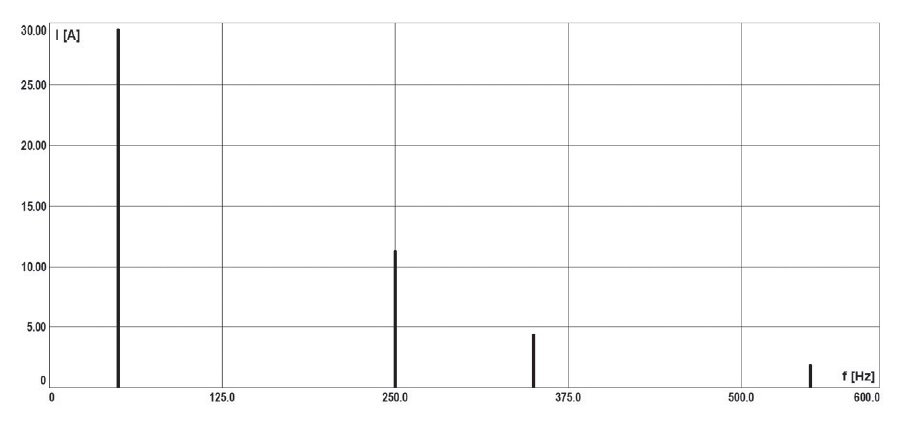

Rys. 2. Widmo amplitudowe harmonicznych przebiegu prądu odkształconego z rysunku 1a uzyskane transformatą FFT, rys. K. Kuczyński, J. Szymański

Układami stosowanymi do poprawy jakości energii elektrycznej są najczęściej baterie kondensatorów (często połączone z odpowiednimi regulatorami mocy biernej), filtry wyższych harmonicznych w postaci filtrów biernych LC, filtrów aktywnych, a także układów hybrydowych stanowiących połączenie filtru aktywnego i filtru LC.

Wyróżnia się dwa podstawowe typy filtrów aktywnych: równoległy i szeregowy. Z tak przyjętego podziału wynika sposób przyłączenia ich do linii zasilającej: równoległy do kompensacji prądów oraz szeregowy do kompensacji napięć [6].

Układ równoległy i szeregowy

Aktywny filtr równoległy stanowi sterowane źródło prądu dodawczego IF o charakterystyce widmowej IF = IF(jω) przyłączone równolegle do odbiornika. Prąd pobierany przez odbiornik IO jest sumą prądu pobieranego z linii zasilającej IL oraz prądu dodawczego IF. Przy odpowiednim sterowaniu źródłem prądowym (w przypadku idealnym) można uzyskać stan pracy, w którym składowe prądu odbiornika IO, niepożądane w prądzie linii zasilającej IL zamykają się w obwodzie źródło prądowe – odbiornik.

Aktywny filtr równoległy umożliwia[6]: kompensację składowej biernej prądu pobieranego przez odbiornik, kompensację wyższych harmonicznych prądu pobieranego przez odbiornik, a w układach trójfazowych, symetryzację prądów pobieranych z sieci w przypadku odbiorników niesymetrycznych.

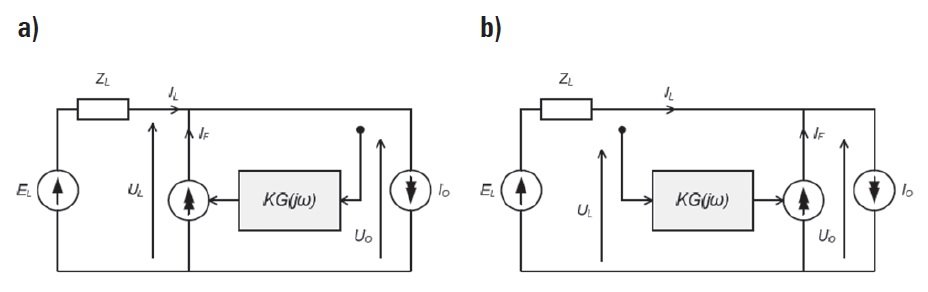

Na rysunku 3. przedstawiono modele jednofazowe dwóch podstawowych układów kompensacji z aktywnymi filtrami równoległymi. Topologia pierwsza (rys. 3a) przedstawia filtr równoległy, w którym źródło prądu dodawczego IF jest sterowane w układzie otwartym (bez sprzężenia zwrotnego), w systemie drugim (rys. 3b) – w układzie zamkniętym (ze sprzężeniem zwrotnym).

Rys. 3. Częstotliwościowe modele systemu aktywnej kompensacji równoległej [6], sterowanych: a) w układzie otwartym, b) w układzie zamkniętym, rys. K. Kuczyński, J. Szymański

Podstawową zaletą sterowania źródła prądu dodawczego w układzie otwartym jest stabilność systemu, wiąże się to jednak z koniecznością rozbudowy układu sterowania, który oprócz prądu odbiornika musi uwzględniać także prąd kompensujący. W takim układzie widmo prądu kompensującego oraz widmo prądu linii przedstawiają równania:

oraz

Aktywny filtr szeregowy stanowi sterowane źródło napięcia dodawczego U_F o charakterystyce widmowej U_F = U_F(jω), włączone szeregowo ze źródłem napięcia zasilającego E_L. Suma napięcia linii E_L oraz napięcia dodawczego U_F, pomniejszona o spadek napięcia na impedancji linii Z_L stanowi napięcie odbiornika U_O. Przy odpowiednim sterowaniu, w układzie idealnym, na odbiorniku można uzyskać napięcie bez niepożądanych składowych występujących w linii zasilającej.

Aktywny filtr szeregowy umożliwia [6]:

eliminację niepożądanych składowych napięcia na odbiorniku,
regulację i stabilizację napięcia na odbiorniku,
redukcję zapadów i kołysań napięcia,
ograniczenie prądu zwarciowego w przypadku zwarcia jedno- lub wielofazowego w obwodzie odbiornika.

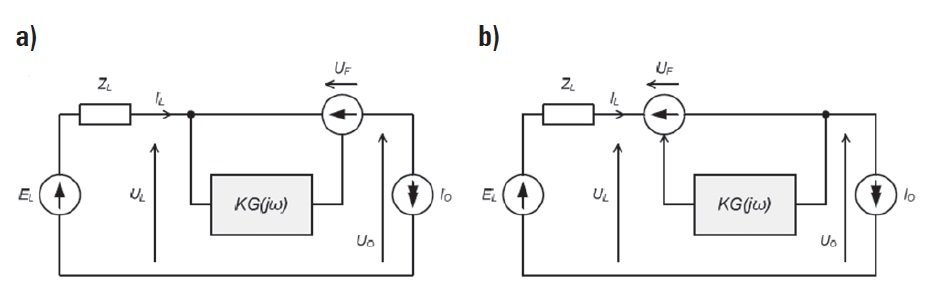

Na rysunku 4. przedstawiono modele jednofazowe dwóch podstawowych topologii systemów aktywnej kompensacji szeregowej. Podobnie jak w przypadku układów kompensacji równoległej (rys. 4.) źródło napięcia dodawczego UF może pracować w układzie otwartym – bez sprzężenia zwrotnego (rys. 4a) lub w układzie zamkniętym – ze sprzężeniem zwrotnym (rys. 4b).

Rys. 4. Częstotliwościowe modele jednofazowe systemu szeregowej kompensacji aktywnej [6], sterowanych: a) w układzie otwartym, b) w układzie zamkniętym, rys. K. Kuczyński, J. Szymański

Zaletą sterowania źródła napięcia dodawczego w układzie otwartym jest stabilność systemu, wadą jest trudność określenia wpływu odbiornika na pracę filtra. W takim układzie sterowania widmo napięcia dodawczego U_F= U_F(jω) oraz widmo napięcia odbiornika U_O=U_O(jω) przedstawiają równania:

oraz

Podsumowanie

Artykuł stanowi wprowadzenie do eliminacji harmonicznych i przedstawia przykładowe rozwiązania kompensacji harmonicznych. Istotną kwestią jest czas potrzebny do wyznaczenia przebiegów prądów i napięć, które należy skompensować. Wiele uwagi należy poświęcić układom detekcji i przetwarzania, które powinny być nieczułe na zakłócenia pojawiające się w sąsiednich fazach. Zagadnienia te będą przedmiotem kolejnego artykułu. Dodatkowego omówienia wymagają też rozwiązania z wykorzystaniem filtrów hybrydowych do kompensacji harmonicznych prądów odkształconych, są to rozwiązania wykorzystujące rezonansowe filtry pasywne i filtry aktywne dla kompensowania harmonicznych wyższych rzędów, ale dzięki takiemu rozwiązaniu można znacząco obniżyć koszty filtracji harmonicznych.

Literatura

M. Maciążek, D. Grabowski, Porównanie algorytmów sterowania energetycznymi filtrami aktywnymi, Prace Naukowe Politechniki Śląskiej. Elektryka, Zeszyt 4 (236), 2015, s. 7–17.
A. Firlit, Analiza porównawcza algorytmów sterowania filtrów aktywnych opartych na wybranych teoriach mocy, praca doktorska, AGH, Kraków 2006.
J. Borecki, M. Stosur, S. Szkółka, Energoelektronika – podstawy i wybrane zastosowania, OWPWr, Wrocław 2008.
G. Hołdyński, Z. Skibko, Straty mocy w układach wyposażonych w filtry aktywne – przykład praktyczny (część 2.), „elektro.info”, 1–2/2018.
K. Sozański, P. Szcześniak, Algorytm sterowania równoległym filtrem aktywnym z zastosowaniem filtracji typu sliding DFT, „Przegląd elektrotechniczny”.
H. Gawiński, Systemy mikroprocesorowe w sterowaniu układami poprawy jakości energii elektrycznej, praca doktorska, PW, Warszawa 2017.
