Cel stosowania przekładników prądowych oraz sposoby kompensacji mocy biernej

zagadnienia wybrane

dr inż. Karol Kuczyński | elektro.info 1-2/2020 | 2020-03-06

Rys. 2. Układ do poprawy współczynnika mocy [6], gdzie: Z – odbiornik, C – kondensator kompensujący, rys. K. Kuczyński

Rozwój elektryczności spowodował potrzebę mierzenia wielkości elektrycznych w szczególności napięcia i prądu elektrycznego. Dodatkowo pomiary różnych wielkości elektrycznych, w tym nocy biernej, są stosunkowo łatwe do zrealizowania, szybkie i względnie dokładne.

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

W artykule:

• Pomiar prądu i energii
• Kompensacja mocy biernej
• Współczynnik mocy
• Sposoby kompensacji

Streszczenie

W artykule omówiono możliwości zastosowania regulatorów mocy biernej w układach jej kompensacji. Zwrócono uwagę na wymagania prawne dotyczące przekładników prądowych.

Abstract

Solutions of using current transformers and reactive power compensation methods – selected issues
The article discusses the possibilities of using reactive power controllers in compensation systems. Attention was paid to legal requirements for current transformers.

Rozwojowi elektryczności towarzyszyły prace nad pomiarami prądu. Pierwsza definicja ampera, która miała charakter międzynarodowy, pojawiła się w 1893 r. na Międzynarodowym Kongresie Elektrycznym w Chicago. Definicja ta została potwierdzona na międzynarodowej konferencji w Londynie w 1908 r. „Międzynarodowy amper” była to realizacja jednostki miary zdefiniowana jako prąd, który w sekundę wytrąci 1,118 miligrama srebra z roztworu azotanu srebra. Obecnie dokładne pomiary pokazują, że ówczesny 1 „międzynarodowy amper” to dzisiejsze 0,99985 A.

Powyższa definicja miała jednak zasadniczą wadę – silnie wiązała jednostkę z jej praktyczną realizacją, a nieustający postęp w wytwarzaniu i pomiarze prądu elektrycznego pokazywał, że istnieją znacznie lepsze metody odtworzenia jednostki ampera. Z tego powodu 9. Generalna Konferencja Miar (CGPM) w 1948 r. zatwierdziła nową definicję ampera, która obowiązywała do maja 2019 r. Jej oficjalne brzmienie jest następujące: amper – prąd elektryczny niezmieniający się, który, płynąc w dwóch równoległych prostoliniowych, nieskończenie długich przewodach o przekroju kołowym znikomo małym, umieszczonych w próżni w odległości 1 metra od siebie, wywołałby między tymi przewodami siłę 2 × 10–7 niutona na każdy metr długości.

Rozwój metrologii, w tym metrologii elektrycznej, spowodował, że zjawiska kwantowe wykorzystuje się w jednych z najdokładniejszych wzorców jednostek miar – wzorce napięcia elektrycznego i rezystancji. Pierwszy z nich jest oparty na zjawisku kwantowym Josephsona, a drugi – zjawisku kwantowym Halla. Dzięki nim można stacjonarnie (niezależnie od czasu i miejsca) odtwarzać jednostki miar tych wielkości z dużą dokładnością, sięgającą ośmiu, dziewięciu miejsc po przecinku. Współcześnie jednostkę prądu elektrycznego realizujemy poprzez wykorzystanie zależności z prawa Ohma. Wykorzystujemy kwantowy wzorzec Josephsona do bardzo dokładnego wytwarzania i pomiaru napięcia elektrycznego oraz kwantowy wzorzec Halla do wytwarzania wzorcowej rezystancji. W obu wzorcach zjawiska fizyczne są scharakteryzowane stałymi fizycznymi, odpowiednio stałą Josephsona i stałą von Klitzinga. Obie stałe wyrażone są w odniesieniu do stałych podstawowych, takich jak ładunek elementarny (e) oraz stała Plancka (h) [1].

Od 20 maja 2019 r. definicja ampera uzyskała następujące oficjalne brzmienie: amper – jest to jednostka prądu elektrycznego w układzie SI zdefiniowana poprzez przyjęcie ustalonej wartości liczbowej ładunku elementarnego e, wynoszącej 1,602 176 634×10–19, wyrażonej w Kulombach C (C = A s), gdzie sekunda zdefiniowana jest za pomocą ∆ν_Cs. Nowa definicja ampera opisuje dokładną relację e = 1,602 176 634 ×10⁻¹⁹ A s. Przekształcenie tego równania daje wyrażenie na określenie ampera w odniesieniu do stałych definiujących e i ∆ν_Cs [1]:

cel stosowania przekladnikow pradowych wzor1

co jest równe:

cel stosowania przekladnikow pradowych wzor2

Wynika stąd, że jeden amper jest prądem elektrycznym odpowiadającym przepływowi 1/(1,602 176 634×10−19) ładunków elementarnych na sekundę.

Dotychczasowa definicja ampera, która w swojej formie (poprzez niutona – N = kg·m·s-2) odnosiła się do jednostki masy (kilograma) wciąż zdefiniowanej, jako niestabilny wzorzec materialny (tzw. kilogram z Sèvres) została zastąpiona stałymi definiującymi e i ∆ν_Cs.

Nowe brzmienie definicji zostało ostatecznie sformułowane i zatwierdzone podczas XXVI Generalnej Konferencji Miar, która odbyła się w dniach 13–16 listopada 2018 r [1].

Pomiar prądu i energii

Oprócz pomiaru energii liczniki energii umożliwiają pomiary szeregu innych wielkości, np. mocy, prądu, napięcia i częstotliwości. W zależności od napięć i mierzonych prądów liczniki mogą mierzyć prąd i napięcie w sposób bezpośredni lub pośredni poprzez przekładniki.

Niestety Rozporządzenie Ministra Gospodarki z dnia 19 kwietnia 2007 r. w sprawie wymagań, którym powinny odpowiadać przekładniki klasy dokładności 0,5 i dokładniejsze do współpracy z licznikami energii elektrycznej czynnej prądu przemiennego oraz szczegółowego zakresu badań i sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej tych przyrządów pomiarowych (DzU z 2007r. nr 92, poz. 618) zostało uchylone bez zastąpienia Rozporządzeniem Ministra Gospodarki z dnia 4 stycznia 2008 r. (DzU z 2008 r. nr 8 poz. 48).

Wprowadzone zostało natomiast Rozporządzenie Ministra Gospodarki z dnia 7 stycznia 2008 r. w sprawie wymagań, którym powinny odpowiadać liczniki energii elektrycznej czynnej prądu przemiennego oraz szczegółowego zakresu sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej tych przyrządów pomiarowych (DzU z 2008r. nr 11 poz. 63), które tylko lakonicznie mówi o zastosowaniu przekładników.

Na dokładność półpośredniego i/lub pośredniego układu pomiarowo-rozliczeniowego największy wpływ ma licznik, jednak nie można pominąć wpływu wartości błędów wnoszonych przez zainstalowane w układzie przekładniki. Dlatego przy ocenie dokładności wskazań układu pomiarowo-rozliczeniowego należy uwzględnić błędy wnoszone przez przekładniki prądowe i napięciowe oraz przez liczniki. W tym miejscu należy zadać pytanie – czy brak przepisów pozostawia odwołanie się do opublikowanych w Dzienniku Urzędowym Miar i Probiernictwa Nr 43 Prezesa Głównego Urzędu Miar z dnia 27 grudnia 1994 r. w sprawie wprowadzenia przepisów metrologicznych o przekładnikach prądowych i napięciowych klasy dokładności 0,5 i dokładniejszych oraz Nr 44 Prezesa Głównego Urzędu Miar z dnia 27 grudnia 1994 r. w sprawie wprowadzenia instrukcji sprawdzania przekładników prądowych i napięciowych klasy dokładności 0,5 i dokładniejszych.

Natomiast kryteria doboru przekładników prądowych opisano w literaturze [2, 3]. Na szczególną uwagę zasługuje książka profesora Nowicza [3], w której opisał drobiazgowo konstrukcje: klasyczną, specjalną i niekonwencjonalną przekładników stosowanych w układach kontrolno-pomiarowych.

Kompensacja mocy biernej

Większość odbiorników energii elektrycznej pobiera z sieci elektroenergetycznej energię czynną i bierną. Energia czynna zamieniana jest na pracę użyteczną oraz najczęściej na starty cieplne. Energia bierna natomiast warunkuje działanie wielu odbiorników energii elektrycznej, choć nie wykonuje pracy [4].

Problematyka kompensacji mocy biernej pojawiła się już na początku ubiegłego stulecia, kiedy w praktyce przemysłowej zaczęto na dużą skalę wykorzystywać energię elektryczną. Okazało się, że przy poborze energii czynnej potrzebnej do pracy urządzeń, niejako równolegle pobierana jest też energia bierna, która jest efektem przepływu prądu przez elementy indukcyjne [5].

Odbiorniki energii elektrycznej zasilane napięciem sinusoidalnym z reguły nie stanowią czystej rezystancji – mogą mieć charakter indukcyjny lub pojemnościowy. Wynika stąd, że jeżeli prąd nie jest w fazie z napięciem, lecz wyprzedza go to mamy przypadek obciążenia pojemnościowego (rys. 1a). Natomiast gdy następuje opóźnienie prądy względem napięcia to obciążenie ma charakter indukcyjny (rys. 1b) [6, 7].

cel stosowania przekladnikow pradowych rys1

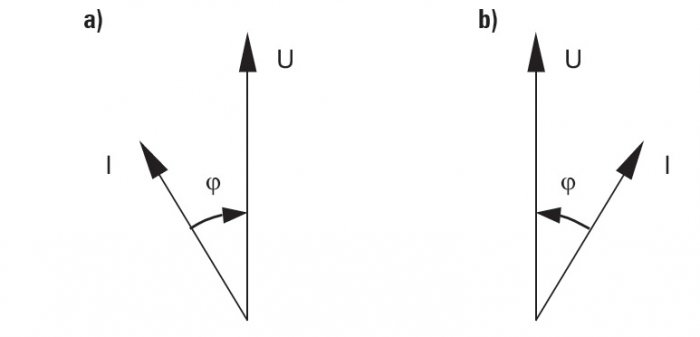

Rys. 1. Wykresy wskazowe [3]: a) odbiornik o charakterze pojemnościowym (φ < 0), b) odbiornik o charakterze indukcyjnym (φ > 0), rys. K. Kuczyński

Większość odbiorników energii elektrycznej posiada charakter indukcyjny, przykładami mogą być: silniki asynchroniczne, transformatory, linie przesyłowe, instalacje oświetleniowe z lampami jarzeniowymi, piece indukcyjne itp.

Współczynnik mocy

Miarą składowej biernej prądu jest współczynnik mocy cosφ, często wyrażany również jako tgφ, podawany w warunkach technicznych przyłączenia do sieci elektroenergetycznej, taryfie za energię elektryczną i innych dokumentach. Podaną wartość współczynnika mocy tgφ można przeliczyć na wartość cosφ, korzystając ze wzoru:

cel stosowania przekladnikow pradowych wzor3

Praca odbiorników przy małej wartości współczynnika mocy cosφ powoduje zwiększony pobór prądów roboczych w stosunku do pracy przy tej samej mocy czynnej i współczynniku mocy bliskim jedności [4, 7].

Niski współczynnik mocy powoduje szereg skutków ujemnych [4, 7]:

konieczność instalowania urządzeń wytwórczych i przetwórczych o większych mocach znamionowych,
konieczność stosowania aparatów o większych prądach znamionowych oraz większych dopuszczalnych prądach zwarciowych,
konieczność stosowania przewodów o większych przekrojach,
zmniejsza przepustowość sieci zasilających,
zwiększa straty energii czynnej w transformatorach, sieciach oraz instalacjach odbiorczych,
zwiększa spadki napięć w transformatorach i liniach zasilających.

Współczynnik mocy (cosφ) odbiorników o charakterze indukcyjnym jest najczęściej mniejszy od jedności. Przykładowo dla silników asynchronicznych zmienia się od około 0,1 podczas biegu jałowego do około 0,9 podczas obciążenia nominalnego. W praktyce dąży się do całkowitej lub częściowej poprawy tego współczynnika [6].

Częściowa poprawa współczynnika mocy polega na zwiększeniu jego wartości do 0,93. Całkowita poprawa współczynnika mocy polega na zwiększeniu jego wartości do 1. Najczęściej stosowanym urządzeniem kompensacyjnym jest bateria kondensatorów, którą łączy się z odbiornikami energii równolegle (rys. 2.).

uklad do poprawy wspolczynnika mocy rys2

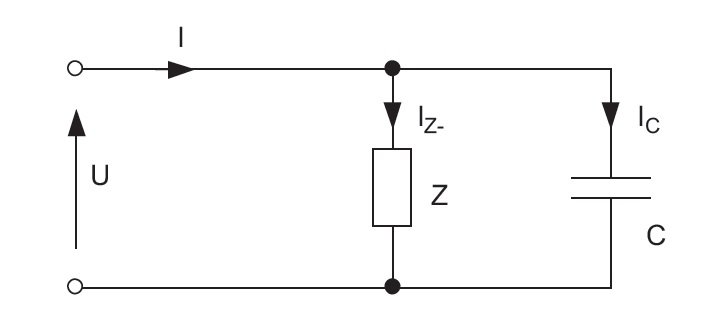

Rys. 2. Układ do poprawy współczynnika mocy [6], gdzie: Z – odbiornik, C – kondensator kompensujący, rys. K. Kuczyński

Pojemność kondensatora potrzebnego do całkowitej kompensacji mocy biernej oblicza się ze wzoru [6, 7]:

cel stosowania przekladnikow pradowych wzor4

gdzie:

P – moc czynna odbiornika,

φ– kąt fazowy impedancji odbiornika,

U – napięcie zasilania,

ω – pulsacja.

W przypadku kompensacji częściowej powyższa zależność przyjmuje postać:

cel stosowania przekladnikow pradowych wzor5

gdzie:

φ' – kąt fazowy po kompensacji.

Wykresy wskazowe napięć i prądów dla różnych przypadków kompensacji pokazano na rysunku 3.

cel stosowania przekladnikow pradowych rys3

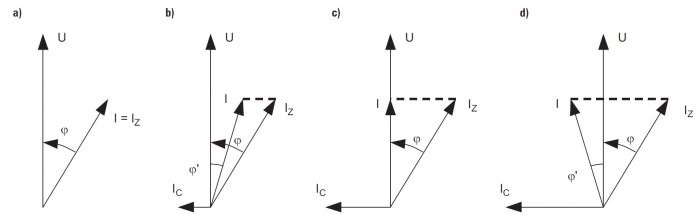

Rys. 3. Wykresy wskazowe dla [6]: a) braku kompensacji, b) kompensacji częściowej, c) kompensacji całkowitej, d) przekompensowania, rys. K. Kuczyński

W przypadku przekompensowania odbiornik, w tym przypadku równoległe połączenie baterii kondensatorów i właściwego odbiornika energii zmienia charakter z indukcyjnego na pojemnościowy [6, 7].

Kompensacja mocy biernej polega na wytworzeniu potrzebnej mocy biernej w pobliżu odbiornika zamiast na przesyłaniu jej siecią elektroenergetyczną. Powoduje to zmniejszenie natężenia prądu w sieci, w wyniku czego następuje zmniejszenie spadku napięcia i straty mocy w liniach przesyłowych. Ponadto wzrost współczynnika mocy pozytywnie wpływa na pracę innych odbiorników podłączonych do sieci. Dzięki zmniejszeniu natężenia prądu możliwe jest zmniejszenie przekroju przewodów linii, czyli w efekcie bardziej ekonomiczne wykorzystanie przewodów.

Sposoby kompensacji

W celu wyeliminowania niekorzystnych efektów zaczęto stosować baterie kondensatorów podłączone w pobliżu dużych odbiorników o charakterze indukcyjnym, głównie silników asynchronicznych. Poprawna praca układu kompensacyjnego występuje gdy współczynnik mocy osiąga wartość zbliżoną do cosφ = 0,93 (tgφ = 0,4) poprzez załączanie kolejnych stopni za pomocą regulatora mocy biernej. W praktyce baterie kondensatorów zbudowane są z kilku członów, które dołączane są do sieci elektroenergetycznej tak, by zapewnić utrzymywanie u odbiorcy w miarę stałej i wysokiej wartości współczynnika cosφ [5].

Przed przystąpieniem do projektowania układu baterii do kompensacji mocy biernej warto wykonać analizę wyższych harmonicznych, mierząc ich rozkład widmowy w miejscu projektowanego przyłączenia układu kompensacji. Należy również oszacować wartość prądu, jaki popłynie przez projektowane kondensatory w celu dobrania ich do spodziewanych warunków pracy. Analiza tych zagadnień umożliwia podjęcie decyzji dotyczącej doboru właściwego układu kompensacji mocy biernej. Oznacza to wybór pomiędzy zastosowaniem baterii standardowych, czy też baterii z dławikami wyższych harmonicznych lub baterii dynamicznych [7].

Projektując baterię kondensatorów dla konkretnego przypadku, zaczyna się od obliczenia jej mocy całkowitej, a następnie dobrania mocy pierwszego stopnia tej baterii. Wartość tę należy obliczyć mierząc minimalne przyrosty mocy biernej w układzie zasilania lub analizując zarejestrowane w czasie pomiarów przyrosty mocy. Należy przy tym uwzględnić fakt, że inną moc będzie miał pierwszy stopień baterii o mocy całkowitej 160 kvar, gdy minimalne przyrosty mocy w układzie zasilania będą wynosiły 50 kW, a inną, gdy będzie to tylko 10 kW. W pierwszym przypadku wystarczy, gdy na pierwszym stopniu zamontowany będzie kondensator o mocy 20 kvar. Jednak ta moc nie zapewnia wysokiej skuteczności procesu kompensacji dla drugiego przypadku. Drugi przypadek wymusza montaż kondensatora o mocy 5 kvar. Różna moc kondensatora na pierwszym stopniu przy zadanej mocy całkowitej wpływa na ilość stopni baterii, a to ma z kolei ogromny wpływ na jej cenę. Z teorii regulacji wynika, że aby zachować ciągłość procesu regulacji przy skokowej zmianie wartości parametru, którym prowadzimy regulację, wartość kolejnego członu nie może być większa niż dwukrotna wartość znajdująca się na poprzednim kroku. Zasada ta znajduje zastosowanie również w konstrukcji baterii kondensatorów. Ustawiając kondensatory w szereg regulacyjny musimy zapewnić, by moc kolejnego stopnia nie była większa niż dwukrotna wartość mocy poprzedniego. Wprowadza się też jeszcze jeden warunek: szereg mocy zastosowanych w baterii kondensatorów nie może być malejący. Ograniczeniem tej zasady „z góry” jest maksymalna moc dostępnych na rynku kondensatorów oraz możliwości łączeniowe stosowanego sprzętu [7].

Podsumowanie

Instalacja baterii kondensatorów, przynosi duże oszczędności, poprzez wyeliminowanie opłat za energię bierną. Decydując się na montaż baterii mamy gwarancję dość szybkiego zwrotu poniesionych nakładów, w okresie od kilku do kilkunastu miesięcy eksploatacji. Rozwiązania konstrukcyjne oraz nowoczesne elementy wykorzystane do budowy baterii, zapewniają długoletnią, bezawaryjną i bezpieczną eksploatację. Dodatkową bardzo istotną korzyścią, jaką daje instalacja baterii jest zwiększenie możliwości przesyłowych oraz zmniejszenie strat mocy i spadków napięć w liniach zasilających [8, 9]. Stopnie kondensatorowe mogą być jednakowe, jednak częściej stosowane są zróżnicowane wielkości kondensatorów włączane przez regulator w takiej liczbie i kolejności, aby zminimalizować ilość łączeń przy dochodzeniu do wartości właściwej cosφ.

Literatura

Redefinicja Jednostek SI, GUM, Warszawa 2018.
Koszmider A., Olak J., Piotrowski Z., Przekładniki Prądowe. Warszawa, WNT 1985.
Nowicz R., Przekładniki napięciowe. Monografia Politechniki Łódzkiej 2003 r.
Wiatr J. „ Kompensacja mocy biernej indukcyjnej (cz. 1.)”, elektr.info 1-2/2006
Czajkowski J. „Elektroniczne regulatory mocy biernej”, elektro.info 12/2007
Materiały dydaktyczne Politechniki Częstochowskiej
Kuczyński K. „Kompensacja mocy biernej w sieciach nn – zagadnienia wybrane”, elektro.info 11/2010.
Materiały firm Elektromontex
Materiały firmy Twelve Electric
