Ograniczanie tak znacznych wartości prądów zwarciowych służy zmniejszaniu ich negatywnych skutków cieplnych i elektrodynamicznych [5, 7, 8], które w wielu przypadkach są trudne do opanowania, a likwidacja powstałych zakłóceń – kosztowna. Podejmowane w tym celu odpowiednie działania wiążą się nie tylko z potrzebą ograniczania wartości maksymalnych prądów zwarciowych, ale również ich stromości narastania i czasu trwania zwarcia. Zabiegi te mają istotny wpływ na obniżenie kosztów budowy (modernizacji) urządzeń rozdzielczych.

Celem nadrzędnym ograniczania prądów zwarciowych jest ogólna poprawa jakości energii w danej sieci, poprzez skuteczne ograniczenie w niej liczby i głębokości zapadów napięcia oraz czasu ich trwania [11, 14].

Ograniczanie prądów zwarciowych

Poziom prądów zwarciowych w sieciach SN można skutecznie ograniczać zarówno środkami biernymi, jak i czynnymi [7, 8, 11].

A. Do środków biernych ograniczania prądów zwarciowych można zaliczyć między innymi:

• sekcjonowanie szyn zbiorczych (rys. 1.),

• instalowanie transformatorów z podwyższonymi wartościami napięcia zwarcia,

• stosowanie transformatorów z dzielonymi uzwojeniami strony wtórnej (rys. 2.),

• wykorzystanie bezrdzeniowych dławików ograniczających (zwanych przeciwzwarciowymi),

• instalowanie w danym układzie wyłączników, zdolnych do realizowania łączeń synchronizowanych.

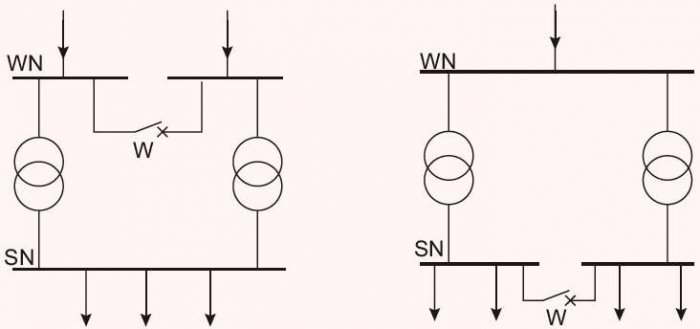

Rys. 1. Ograniczanie prądów zwarciowych przez sekcjonowanie szyn zbiorczych; rys. R. Berczyński, S. Kulas, H. Supronowicz

a) Sekcjonowanie szyn zbiorczych (rys. 1.) prowadzi do zmniejszenia wartości mocy zwarciowej i ograniczenia prądu zwarciowego w danym obwodzie oraz do zwiększenia niezawodności zasilania odbiorców. Dzięki zmianie konfiguracji układu elektroenergetycznego, w przypadku uszkodzenia jednej sekcji szyn, druga sekcja umożliwia zasilanie, jeśli nie wszystkich, to najważniejszych odbiorników energii elektrycznej.

Rys. 2. Układ połączeń stacji SN umożliwiający obniżenie mocy zwarciowej na szynach SN; rys. R. Berczyński, S. Kulas, H. Supronowicz

b) Instalowanie transformatorów z podwyższonymi wartościami napięcia zwarcia – transformatory o większych napięciach zwarcia skuteczniej ograniczają wartości prądów zwarciowych (reaktancja dla składowej symetrycznej zgodnej transformatora XT1 wzrasta wraz ze wzrostem jego wartości napięcia zwarcia DUk%); transformatory takie są jednak źródłem zwiększonych strat obciążeniowych mocy i energii biernej:

Wzór 1

gdzie:

ΔU_k% – napięcie zwarcia transformatora, w [%],

S_NT – moc transformatora, w [MVA],

U – napięcie znamionowe, w [kV], po stronie uzwojeń transformatora, do której ma być odniesiona reaktancja X_T1.

c) Stosowanie transformatorów z dzielonymi uzwojeniami strony wtórnej na dwie części; rozwiązanie takie jest zalecane zwłaszcza w stacjach elektrownianych i dużych stacjach elektroenergetycznych (rys. 2.).

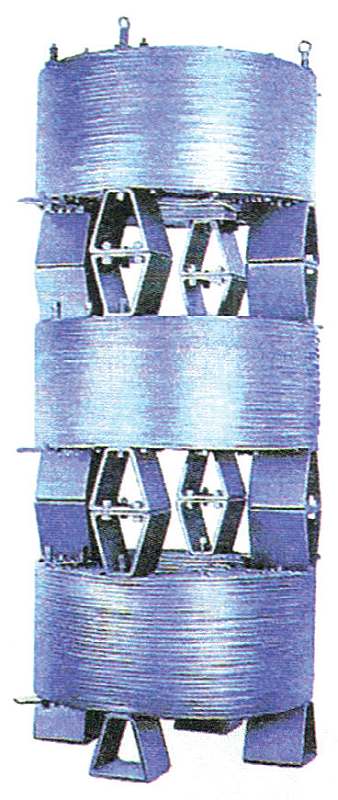

Rys. 3. Trójbiegunowy dławik bezrdzeniowy do ograniczania prądów zwarciowych [7]

Każda część uzwojenia strony wtórnej ma moc równą połowie mocy uzwojenia pierwotnego górnego napięcia, co istotnie wpływa na zmniejszenie mocy zwarciowej na szynach rozdzielni średniego napięcia.

d) Dławiki ograniczające (bezrdzeniowe) o stałej wartości indukcyjności (reaktancji), niezależnej od wartości przepływającego prądu, są stosowane do ograniczania prądów zwarciowych w stacjach elektroenergetycznych SN, w celu zwiększenia impedancji (reaktancji) obwodów zwarciowych (rys. 3.).

Dławiki do ograniczania prądów zwarciowych, poza parametrami właściwymi dla aparatów elektrycznych, charakteryzują się przede wszystkim:

• znamionowym procentowym napięciem zwarcia ΔU_% lub

• reaktancją procentową względną dławika X*_d.

Przy tym w praktycznych ich wykonaniach rezystancja dławika R_d jest znacznie mniejsza od reaktancji dławika X_d (X_d >> R_d), stąd ΔU_% ≅ X*_d [8, 11].

Wartość znamionowego procentowego napięcia zwarcia dławika ΔU_d% wyznaczamy z zależności:

Wzór 2

gdzie:

I_Nd– prąd znamionowy ciągły dławika, w [kA],

U_Nd – napięcie znamionowe dławika, w [kV],

X_d – reaktancja dławika przy częstotliwości znamionowej, w [W],

X*_d – reaktancja względna dławika, w [%].

W zależności od stopnia obniżenia prądu zwarciowego, dławiki budowane są na różne znamionowe procentowe napięcia zwarcia, od kilku do kilkunastu %. Są instalowane: na dopływach linii (rys. 4a), odpływach (głównie linii kablowych) (rys. 4b) oraz jako dławiki szynowe (sekcyjne) dzielące szyny zbiorcze (rys. 4c).

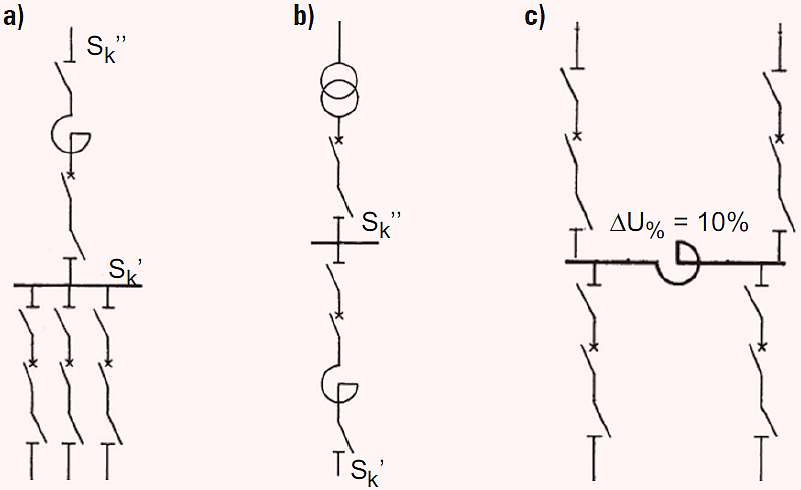

Rys. 4. Sposoby ograniczania prądów zwarciowych za pomocą dławików ograniczających zwarcie: a) układ z dławikiem dla kilku linii, b) układ z dławikiem liniowym, c) układ z dławikiem sekcyjnym (szynowym); rys. R. Berczyński, S. Kulas, H. Supronowicz

Na skutek zwiększenia impedancji (reaktancji) obwodów zwarciowych, uzyskuje się zarówno ograniczenie prądu zwarciowego w danym obwodzie, jak również podtrzymywanie napięcia na szynach zbiorczych na ustalonym poziomie, przy zwarciach w liniach za dławikiem (rys. 4b).

e) Łączenie synchronizowane oznacza wyłączenie prądu zwarciowego łącznikiem zestykowym, w którym chwila utraty styczności styków występuje z wyprzedzeniem o 1–3 ms względem chwili przechodzenia prądu przez zero (rys. 5.). Umożliwia to zgaszenie łuku elektrycznego przy pierwszym przejściu prądu przez zero [7, 10].

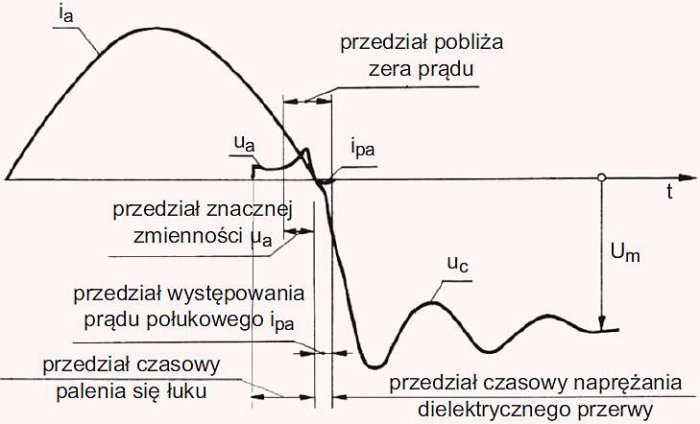

Rys. 5. Przebieg wyłączania prądu przemiennego wyłącznikiem synchronizowanym, gdzie: ia, ua – prąd i napięcie łuku, ipa – prąd połukowy, uc – napięcie powrotne; rys. R. Berczyński, S. Kulas, H. Supronowicz

Wyłączniki przeznaczone do łączeń synchronizowanych powinny w zasadzie dysponować osobnymi napędami dla poszczególnych biegunów. Stosowane wówczas napędy elektromagnesowe są zasilane najczęściej z baterii kondensatorowych o dużych pojemnościach, co zapewnia mały rozrzut czasów otwierania w poszczególnych biegunach łącznika [7]. Sumaryczny rozrzut wartości czasów własnych przy otwieraniu styków nie powinien przekraczać ±1 ms.

Przedstawione środki bierne ograniczania prądów zwarciowych nie wpływają w sposób zasadniczy na jakość energii, gdyż nie ograniczają w sposób istotny czasu trwania zwarcia, a zwłaszcza występowania zapadu napięcia w sieci [14].

B. Spośród stosowanych w sieciach SN czynnych środków ograniczania prądów zwarciowych należy w szczególności wyróżnić:

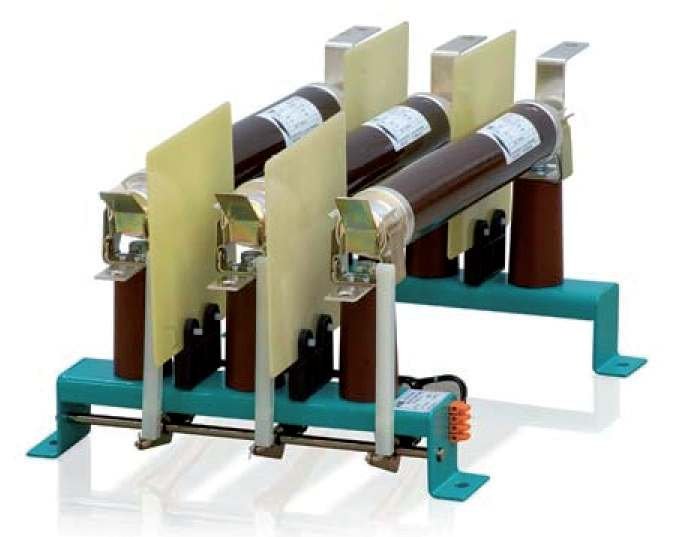

Rys. 6. Trójfazowy zespół bezpiecznikowy (ABB)

1. bezpieczniki topikowe;

2. ograniczniki prądu typu Is Limiter,

3. nadprzewodnikowe ograniczniki prądu.

1. Bezpieczniki SN są łącznikami bezstykowymi przeznaczonymi do zabezpieczenia przed skutkami zwarć transformatorów, silników, baterii kondensatorów, przekładników i linii elektroenergetycznych o niewielkich obciążeniach (rys. 6.).

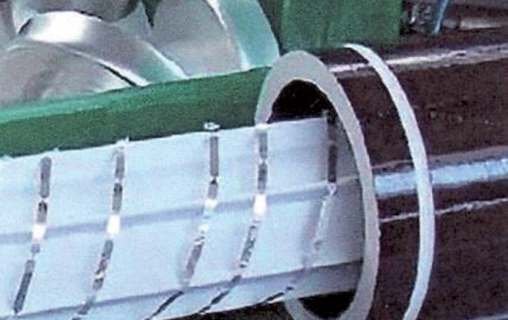

Rys. 7. Wnętrze bezpiecznika SN (ABB); widoczny element topikowy w postaci cienkiej taśmy, z licznymi przewężeniami

Wewnątrz szczelnej obudowy wkładki bezpiecznikowej umieszczony jest w otoczeniu piasku kwarcowego element topikowy w postaci odpowiednio ukształtowanego drutu srebrnego lub miedzianego (rys. 7.), którego zadaniem jest przerwanie obwodu w wyniku stopienia się pod wpływem prądu zwarciowego o określonej wartości [7, 8]. Wkładki bezpiecznikowe są elementami jednorazowego działania.

Bezpieczniki charakteryzują się zdolnością wyłączania prądu zwarciowego o znacznych wartościach, przed osiągnięciem amplitudy pierwszej półfali tego prądu (skracając tym samym czas trwania zwarcia), a także względnie niskimi przepięciami łączeniowymi przy przerywaniu prądu zwarciowego. Prądy znamionowe ciągłe bezpieczników SN na ogół nie przekraczają 315 A, stąd nie mogą być stosowane w torach prądowych o znacznych prądach roboczych.

2. Ograniczniki prądu zwarciowego typu IS limiter są łącznikami ograniczającymi wartości szczytowe i czas trwania prądu zwarciowego w sieciach SN (rys. 8.). Aparat taki składa się z dwóch torów prądowych:

Rys. 8. Ogranicznik prądów zwarciowych Is limiter SN (ABB), gdzie: 1 – rura izolacyjna, 2 – ładunek wybuchowy, 3 – przewód główny rozrywany eksplozją ładunku pirotechnicznego, 4 – wkładka bezpiecznikowa, 5 – transformator impulsowy (pomiar prądu zwarciowego); rys. R. Berczyński, S. Kulas, H. Supronowicz

• głównego, przewodzącego prądy robocze oraz

• równoległego do niego toru, wyposażonego w bezpiecznik z piaskiem kwarcowym.

Tor główny wyposażony jest w ładunek wybuchowy, który eksploduje po podaniu sygnału z układu sterującego mierzącego szybkość narastania prądu. W wyniku tego działania następuje przerwanie toru głównego.

Prąd zwarciowy płynąc z kolei przez bezpiecznik bocznikujący tor główny jest ograniczany i ostatecznie wyłączany.

Całkowite przerwanie obwodu zwarciowego, od chwili wystąpienia zwarcia do chwili wyłączenia prądu, trwa poniżej 5 ms, tj. przed osiągnięciem przez prąd zwarciowy wartości szczytowej.

Łączniki tego typu są aparatami jednokrotnego działania, stąd istnieje konieczność wymiany wkładek bezpiecznikowych po każdorazowym zadziałaniu łącznika [6, 7].

Literatura

Behrens P., Cieleit A., Ginzburg M., Stachorra E.K: Fault current limiters for distribution networks –state of the art and development projects. Electrical Power Quality and Utilisation, Tom 8, Zeszyt 1/2, 2002r.
Ciok Z., Maksymiuk J., Kulas S., Zgliński K.: Problemy analizy, badania oraz eksploatacji urządzeń rozdzielczych, Sympozjum Krajowe pt. „ Elektryczna Aparatura Rozdzielcza”, EAR’2004, Poznań 2004, str. 9-18.
Janowski T. i inni: Nadprzewodnikowe ograniczniki prądu zwarciowego, Wyd. Drukarnia Liber, Lublin 2002.
Kozak S. i inni: Experimental and Numerical Analysis of Energy Losses in Resistive SFCL, IEEE Trans. Appl. Supercond., vol.15, no. 2, June 2005.
Kulas S.: Tory prądowe i układy zestykowe, OWPW, Warszawa 2008.
Leśniewski P.: Metody ograniczania prądów zwarciowych w sieciach niskiego napięcia, Zeszyty Naukowe Wydziału Elektrotechniki i Automatyki Politechniki Gdańskiej Nr 27, 2010, str. 73-78.
Maksymiuk J., Nowicki J.: Aparaty elektryczne i rozdzielnice, OWPW, Warszawa 2014.
Markiewicz H.: Urządzenia elektroenergetyczne, WNT, Warszawa 2008.
Neumann C.: Strombegrenzer. Erfahrungen aus dem Pilotprojekt und Moglischkeiten der Weiterentwicklung, Worshop “Supraleiter-Technologien und deren Anwendungen in der Energietechnik”, Hannower, 22 03.2006.
Shoffa V.N., Miedzinski B.: Sinchronnaja komutacja gerkonami elektriczeskich cepiej pieremiennovo toka, Proc. 3rd Int. Conf. on „REED Switches and Products” Ryazan, Russia, 2011, pp 48-60.
Strojny J., StrzałkaJ.: Projektowanie urządzeń elektroenergetycznych, AGH, UWND, Kraków 2008.
Wolny A. Partyka R, Leśniewski P., Semenowicz B.,Skamarski A.: Ograniczniki bezpiecznikowe prądów zwarciowych na duże prądy robocze, Sympozjum “Elektryczna aparatura rozdzielcza 2004”, czerwiec 2004 Poznań.
Wolny A., Semenowicz B.: Hybrid contactless short-circuit current limitation, 10-th International Symposium on “Short Circuit in Power Systems”, Łódź, 28-29 October 2002.
Norma PN -EN 50160:1998: Parametry napięcia zasilającego w publicznych w sieciach rozdzielczych. PKN 1998.

Streszczenie

W pracy przedstawiono przykłady wykorzystania środków biernych i czynnych do ograniczania prądów zwarciowych w sieciach SN. Skuteczne ograniczenie wartości prądu zwarciowego oraz czasu jego trwania pozwala na poprawę jakości energii elektrycznej, a także na zmniejszenie przekrojów torów prądowych, stosowanie tańszych, o nieco niższych parametrach technicznych aparatów elektrycznych, jak również ograniczenie skutków zwarć łukowych w rozdzielnicach.

Abstract

Methods for limiting the short-circuit current in mv nets current state and development trends

The paper presents examples of the use of passive and active means to limit short-circuit currents in MV grids. Effective limitation of short-circuit current and its duration, allows to improve the quality of electricity, as well as to reduce the cross-sections of current paths, use cheaper, with slightly lower technical parameters of electrical apparatus, as well as reduce the effects of arc faults in switchgears.
