Ochrona przewodów od skutków zwarć w instalacjach elektrycznych niskiego napięcia

Wire protection from short-circuit effects in low voltage electrical installations

W artykule omówiono zjawiska nagrzewania przewodów podczas przepływu prądów zwarciowych, przedstawiono urządzenia zabezpieczające od skutków zwarć oraz wskazano jak obliczać wartości prądów zwarciowych i dobierać przekroje przewodów.
Rys. redakcja EI

W artykule omówiono zjawiska nagrzewania przewodów podczas przepływu prądów zwarciowych, przedstawiono urządzenia zabezpieczające od skutków zwarć oraz wskazano jak obliczać wartości prądów zwarciowych i dobierać przekroje przewodów.


Rys. redakcja EI

Prawidłowo zaprojektowana instalacja elektroenergetyczna powinna charakteryzować się niezawodną pracą podczas przepływu prądów roboczych oraz odpornością na skutki przepływu prądów zwarciowych. Przepływ prądu zwarciowego prowadzi do znacznego zwiększania się wydzielania ciepła na rezystancji żył przewodów i kabli oraz do pojawienia się sił elektrodynamicznych o znacznej wartości. W instalacjach elektroenergetycznych niskiego napięcia w budynkach pomija się oddziaływania elektrodynamiczne. Istotne dla funkcjonowania instalacji są natomiast skutki cieplne.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również...

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

Nagrzewanie się przewodów podczas przepływu prądu zwarciowego najczęściej jest krótkotrwałe i uzależnione od czasu zadziałania aparatu zabezpieczającego. Dla obwodów odbiorczych instalacji niskiego napięcia zabezpieczonych wyłącznikami nadprądowymi czas ten jest nie dłuższy niż 100 ms, przeważnie jednak zawiera się w granicach od 5 do 15 ms [1]. Przy takim czasie przepływu prądu zwarciowego przyjmuje się, że nie zachodzi oddawanie ciepła do otoczenia (nagrzewanie adiabatyczne), cała energia wydzielona na rezystancji żył prowadzi do wzrostu temperatury przewodu.

Nagrzewanie przewodów podczas przepływu prądów zwarciowych

Na rys. 1. przedstawiono przebieg nagrzewania się przewodu w czasie zwarcia. Przyjmuje się, że bezpośrednio przed wystąpieniem zwarcia przewody nagrzane są do temperatury roboczej ϑ (dopuszczalnej długotrwale). Czas trwania zwarcia tk w instalacjach odbiorczych jest nie dłuższy niż kilkanaście milisekund, a w obwodach rozdzielczych rzędu dziesiątej części sekundy.

b ochrona przewodow od zwarc rys1

Rys. 1. Krzywa nagrzewania przewodu podczas przepływu prądu zwarciowego [źródło: Markiewicz H., Urządzenia elektroenergetyczne, Wydawnictwo Naukowo-Techniczne, Warszawa, 2006]

Przyjmuje się, że podczas zwarcia nie następuje oddawanie ciepła do otoczenia, cała energia cieplna wytworzona w przewodzie przeznaczana jest na jego nagrzewanie. Z tego powodu następuje znaczny wzrost temperatury przewodu, aż do poziomu ϑk.

Następnie, po zadziałaniu aparatu zabezpieczającego, następuje studzenie przewodu, aż do temperatury otoczenia ϑo. Najważniejszym kryterium dla poprawnej i długotrwałej eksploatacji instalacji elektrycznej jest, aby nigdy nie nastąpiło przekroczenie temperatury dopuszczalnej podczas zwarcia ϑdk. Przekroczenie tej temperatury może spowodować trwałe uszkodzenie izolacji przewodu, a co za tym idzie, konieczność wymiany części instalacji.

Na podstawie analizy wykresu nagrzewania można również zauważyć, że załączenie ponowne obwodu, w którym nastąpił przepływ prądu zwarciowego, tuż po tym zwarciu, może prowadzić do przekroczenia temperatury ϑdk. Wynikać to będzie z tego, że aktualna temperatura przewodu będzie wyższa niż temperatura robocza.

Aparaty zabezpieczające od skutków zwarć

W instalacjach elektrycznych niskiego napięcia do zabezpieczenia od skutków zwarć i przeciążeń stosuje się wyłączniki nadmiarowo-prądowe oraz bezpieczniki topikowe.

Zgodnie z wymaganiami rozporządzenia [2] w obwodach odbiorczych należy stosować wyłączniki nadprądowe. Bezpieczniki można stosować tylko w obwodach rozdzielczych.

Główne elementy składowe nadprądowych wyłączników instalacyjnych przedstawione zostały na rys. 2.

b ochrona przewodow od zwarc rys2

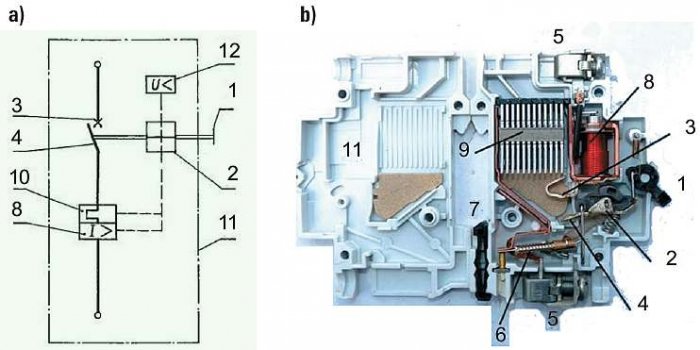

Rys. 2. Schemat elektryczny (a) i budowa (b) wyłącznika nadprądowego firmy LEGRAND, gdzie: 1 – dźwignia napędu, 2 – zamek, 3 – styk stały, 4 – styk ruchomy, 5 – zaciski przyłączeniowe, 6 – wyzwalacz termobimetalowy (przeciążeniowy), 7 – zatrzask umożliwiający montaż na wspornikach (szynach) montażowych TH 35, 8 – wyzwalacz elektromagnetyczny (zwarciowy), 9 – komora gaszeniowa, 10 – wyzwalacz cieplny, 11 – obudowa, 12 – cewka podnapięciowa [źródło: Markiewicz H., Instalacje elektryczne, Wydawnictwo Naukowo-Techniczne, Warszawa, 2008.]

Ze względu na ochronę od skutków zwarć należy rozpatrzyć pracę następujących elementów: wyzwalacza elektromagnetycznego, styku stałego oraz ruchomego, a także komory gaszeniowej.

Kiedy wartość chwilowa prądu zwarciowego przekroczy nastawiany pułap, dla danego rodzaju zabezpieczenia, spowoduje to zadziałanie wyzwalacza elektromagnetycznego, który zadziała na zamek. Rozpocznie się otwieranie styków i zapali się łuk elektryczny między nimi. Łuk ten będzie przesuwał się w stronę komory gaszeniowej, gdzie zostanie podzielony na łuki krótkie. Spowoduje to wzrost spadku napięcia na nim oraz wzrost odbierania energii cieplnej z kolumny łukowej.

Przy naturalnym przejściu prądu przez zero nastąpi pełne wyłączenie uszkodzonego obwodu i przerwanie przepływu prądu zwarciowego.

b ochrona przewodow od zwarc rys3

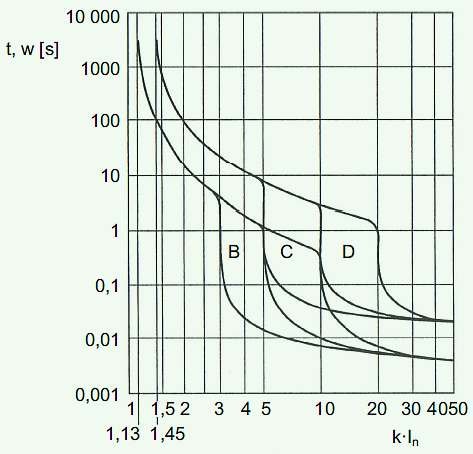

Rys. 3. Charakterystyki pasmowe wyłączników instalacyjnych B, C i D (k – krotność prądu znamionowego) [źródło: Lejdy B., Instalacje elektryczne w obiektach budowlanych, Wydawnictwo Naukowo-Techniczne, Warszawa 2005.]

Czas wyłączania zawiera się w granicach od 5 do 15 ms i jest uzależniony od fazy załączenia prądu zwarciowego [1]. Nie występuje różnica w czasie wyłączania zwarcia w zależności od charakterystyki czasowo-prądowej wyłącznika nadprądowego.

Zgodnie z charakterystykami wyłączników (rys. 3.), po przekroczeniu określonej wartości prądu następuje zadziałanie bezzwłoczne aparatu.

Całka Joule’a I2t jest miarą ilości ciepła (I2·R·t) przepływającego przez zabezpieczenie i przez wszystkie elementy zabezpieczanego obwodu w określonym czasie, np. w czasie przedłukowym (I2·tp) i w czasie wyłączania (I2·tw).

W odniesieniu do wyłączników instalacyjnych spotykanym określeniem jest również energia przenoszona (ang. let-through energy). Jej wartość jest uzależniona między innymi od prądu roboczego zabezpieczenia oraz jego charakterystyki czasowo-prądowej.

Przykładowe krzywe dla wybranych wyłączników instalacyjnych przedstawiono na rys. 4. Można zauważyć, że wraz ze wzrostem wartości spodziewanego prądu zwarciowego wartość energii przenoszonej wzrasta.

b ochrona przewodow od zwarc rys4

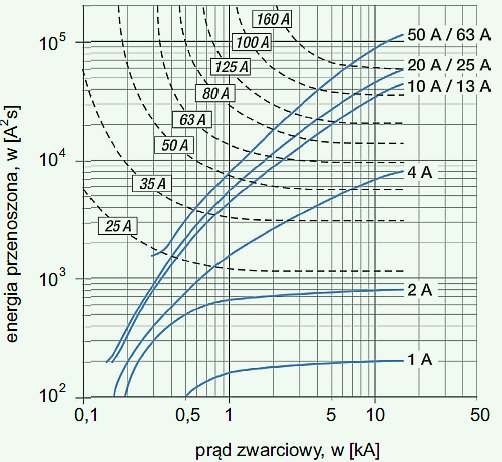

Rys. 4. Charakterystyki energii przenoszonej (całki Joule'a) dla wyłączników B i C, ABB [źródło: http://new.abb.com/pl]

Kolejnym aparatem zabezpieczającym obwody od skutków zwarć jest bezpiecznik topikowy. Wyłączanie prądów zwarciowych przedstawia się w sposób następujący. Topik rozpada się po przepuszczeniu ściśle określonej wartości I2·t, zależnej od przekroju topika Sz w miejscach zwarciowych, tzn. w przewężeniach, tam, gdzie jest on najmniejszy:

b ochrona przewodow od zwarc wz1 1

Wzór 1

przy czym K jest stałą materiałową (stałą Meyera) przewężeń topika w przybliżeniu równą iloczynowi temperatury topnienia, ciepła właściwego (odniesionego do jednostki objętości) i konduktywności elektrycznej.

Przekrój topika w miejscach przewężeń Sz jest miarą całki Joule’a przedłukowej i charakteryzuje zdolność ograniczania prądu zwarciowego przez bezpiecznik [6].

Obliczanie wartości prądów zwarciowych

Wyznaczanie wartości wielkości prądów zwarciowych może być realizowane zgodnie z normą PN-EN 60909-0 [9]. Oznacza to wykonywanie obliczeń z wykorzystaniem składowych symetrycznych.

Norma ta nie narzuca jednak takiego wymogu, więc obliczenia zwarciowe mogą być wykonywane także w tzw. sposób uproszczony (bliższy sposobowi przedstawionemu w nieobowiązującej normie PN-90/E-05025).

Obliczanie prądów zwarciowych dla instalacji elektroenergetycznych niskiego napięcia będzie się różnić, w pewnych aspektach, od obliczeń dla sieci rozdzielczych i dystrybucyjnych.

W instalacjach niskiego napięcia najczęściej będzie występowało pojedyncze źródło zasilania w postaci systemu elektroenergetycznego.

Nawet jeżeli w obiekcie zainstalowane są dodatkowe generatory przeznaczone do zasilania awaryjnego instalacji, to nie będą one uwzględniane w obliczeniach mających na celu wyznaczenie maksymalnej wartości prądu zwarciowego. Będą miały natomiast olbrzymie znaczenie przy obliczaniu minimalnego prądu zwarciowego w celu zapewnienia ochrony przeciwporażeniowej.

Kolejnym elementem istotnie wyróżniającym obliczenia w instalacjach niskiego napięcia jest konieczność uwzględniania rezystancji przewodów, kabli oraz aparatów zabezpieczających.

b ochrona przewodow od zwarc rys5

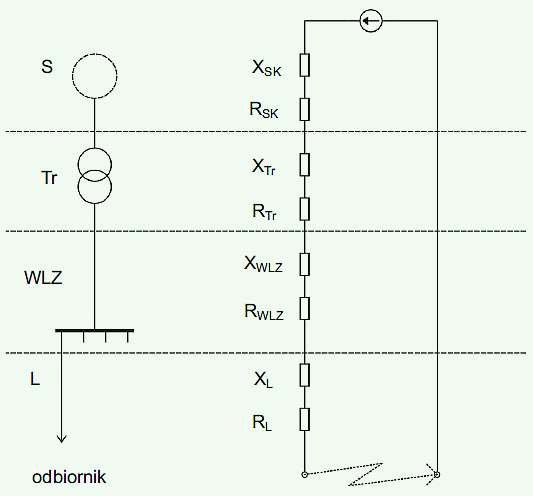

Rys. 5. Schemat zastępczy obwodu zwarciowego w instalacji elektrycznej niskiego napięcia, gdzie: S – system elektroenergetyczny, Tr – transformator, WLZ – wewnętrzna linia zasilająca, L – instalacja odbiorcza, XSK – reaktancja systemu elektroenergetycznego, RSK – rezystancja systemu elektroenergetycznego, XTr – reaktancja transformatora, RTr – rezystancja transformatora, XWLZ – reaktancja przewodu fazowego wewnętrznej linii zasilającej, RWLZ – rezystancja przewodu fazowego wewnętrznej linii zasilającej, XL – reaktancja przewodu fazowego instalacji odbiorczej, RL – rezystancja przewodu fazowego instalacji odbiorczej; rys. archiwum autora (A. Książkiewicz)

Dla obwodów odbiorczych wykonanych przewodami o małych przekrojach żył ich rezystancja jest wielokrotnie większa niż reaktancja indukcyjna.

Podstawową wielkością charakteryzującą prąd zwarciowy jest jego spodziewana wartość skuteczna (wzór 2).

b ochrona przewodow od zwarc wz2

Wzór 2

Wielkość ta charakteryzuje wartość prądu zwarciowego po zaniknięciu zjawisk przejściowych. Ze względu na znaczny udział rezystancji w wypadkowej impedancji pętli zwarcia ZK zjawiska te najczęściej można pominąć. Z tego samego powodu przyjmuje się, że wartość prądu zwarciowego zastępczego cieplnego Ith jest równa wartości Ik’’.

Twierdzenie to uznaje się za prawdziwe, kiedy czas trwania zwarcia Tk jest ponad dziesięciokrotnie dłuższy niż stała czasowa obwodu T (wzór 3) [10].

b ochrona przewodow od zwarc wz3

Wzór 3

Przykładowy schemat zastępczy możliwy do zastosowania w obliczeniach przedstawiono na rys. 5.

Układ składa się z następujących elementów:

  • systemu elektroenergetycznego zasilającego instalację,
  • transformatora elektroenergetycznego SN/nn,
  • wewnętrznej linii zasilającej
  • oraz obwodu, na którego końcu wystąpiło zwarcie.

Literatura

  1. Książkiewicz A., Let-through energy of miniature circuit breaker in function of phase angle of short-circuit current, Poznan University of Technology Academic Journals. Electrical Engineering, 78/2014, s. 59-64, Poznań.
  2. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z późn. zm.)
  3. Markiewicz H., Instalacje elektryczne, Wydawnictwo Naukowo-Techniczne, Warszawa, 2008.
  4. Lejdy B., Instalacje elektryczne w obiektach budowlanych, Wydawnictwo Naukowo-Techniczne, Warszawa 2005.
  5. http://new.abb.com/pl
  6. Musiał E., Bezpieczniki w nowoczesnych układach zabezpieczeń urządzeń niskiego napięcia, Ogólnopolskie Szkolenie Techniczne „Zabezpieczenia niskonapięciowych instalacji i urządzeń elektrycznych” Poznań, październik 2001. Poznań: ENERGO-EKO-TECH, s. 1-19.
  7. Musiał E., Obciążalność cieplna oraz zabezpieczenia nadprądowe przewodów i kabli, Miesięcznik SEP „Informacje o normach i przepisach elektrycznych” 2008, nr 107, s. 3-41.
  8. http://www.etipolam.com.pl
  9. PN-EN 60909-0: Prądy zwarciowe w sieciach trójfazowych prądu przemiennego - Część 0: Obliczanie prądów
  10. Wiatr J., Orzechowski M., Poradnik projektanta elektryka. Wydanie V, Dom Wydawniczy Medium, 2012
  11. Markiewicz H., Urządzenia elektroenergetyczne, Wydawnictwo Naukowo-Techniczne, Warszawa, 2006.

W artykule:

• Nagrzewanie przewodów podczas przepływu prądów zwarciowych
• Aparaty zabezpieczające od skutków zwarć
• Obliczanie wartości prądów zwarciowych
• Dobór przekroju przewodów
• Analiza hipotetycznego przypadku doboru przewodu

Streszczenie

Instalacje elektryczne należy projektować tak, aby zapewnić ciągłość zasilania także podczas sytuacji awaryjnych. Wystąpienie zwarcia w instalacji elektrycznej prowadzi do przepływu prądu o wartości wielokrotnie większej niż dopuszczalna podczas normalnej pracy. Przepływ takiego prądu prowadzi do wzrostu temperatury przewodów instalacji. W celu ochrony od skutków przepływu prądów zwarciowych należy prawidłowo dobrać zabezpieczenia, jak również w sposób właściwy wyznaczyć wartości spodziewanych prądów zwarciowych.

Abstract

A properly designed power installation should be characterized by reliable operation during the flow of nominal currents and resistance to the effects of short-circuit currents. The flow of short-circuit current leads to a significant increase in heat generation on the resistance of conductors of wires and cables and to the electrodynamic forces of considerable value. Electrodynamic forces in low-voltage electrical installations can be omitted. Thermal effects however are important for the functioning of the installation.
Aby przeczytać pełną wersję artykułu należy wykupić prenumeratę i zalogować się.
