Wnętrzowe rozdzielnice średniego napięcia w osłonach metalowych (część 2.) - Pola rozdzielnic SN i ich konstrukcje

mgr inż. Ireneusz Surówka , mgr inż. Michał Kula | elektro.info 1-2/2017 | 2017-02-15

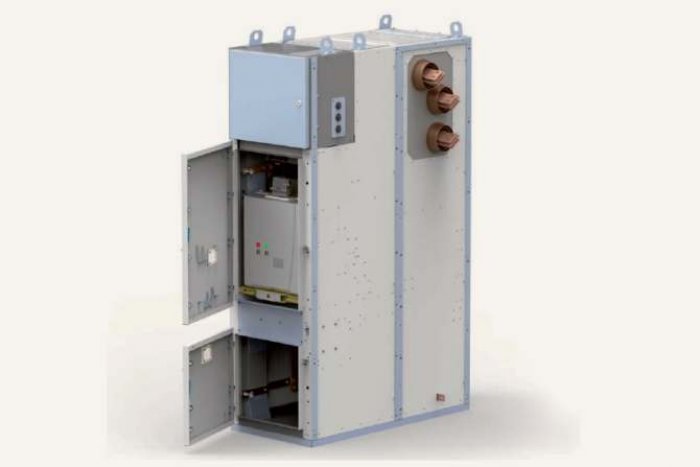

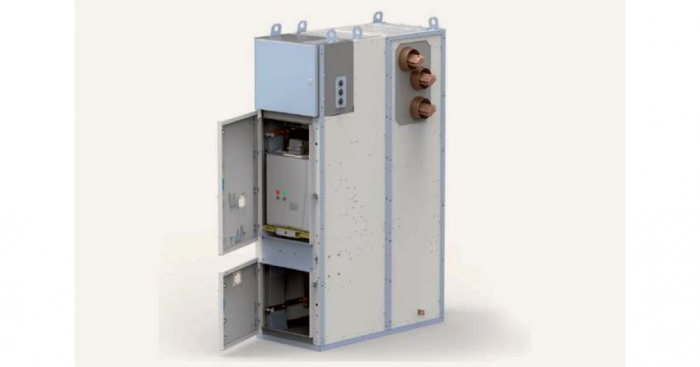

Fot. Czteroprzedziałowa rozdzielnica o izolacji powietrznej typu RELF z pojedynczym układem szyn zbiorczych, na napięcie znamionowe do 40,5 kV prod. ZPUE SA

Część rozdzielnicy średniego napięcia wydzielona funkcjonalnie
i zawierająca tor prądowy, łączniki elektroenergetyczne, przekładniki,
odgromniki, elementy izolacyjne i mechaniczne, konstrukcję oraz osłony
nazywa się polem rozdzielnicy.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Anna Kuziemska Nowe źródła, nowe wymagania: rozdzielnice SN w projektach OZE i magazynów energii

Nowe źródła, nowe wymagania: rozdzielnice SN w projektach OZE i magazynów energii

Dynamiczny rozwój odnawialnych źródeł energii, magazynów energii oraz nowych przyłączeń przemysłowych zmienia sposób projektowania infrastruktury elektroenergetycznej średniego napięcia. Rozdzielnica SN nie jest już wyłącznie elementem klasycznej stacji transformatorowej – coraz częściej staje się węzłem, który musi obsłużyć dwukierunkowy przepływ energii, współpracę z automatyką zabezpieczeniową, systemami telemechaniki, układami pomiarowymi, magazynami energii oraz rozproszonymi źródłami wytwórczymi.

W zależności od przeznaczenia, jakie pole rozdzielnicy spełnia, wyróżnia się głównie:

1. pole zasilające (dopływowe) – za pomocą którego energia elektryczna jest doprowadzana do szyn zbiorczych rozdzielnicy,

2. pole odbiorcze (odpływowe) – za pomocą którego energia elektryczna jest odprowadzana z szyn zbiorczych rozdzielnicy,

3. pole transformatorowe – za pomocą którego energia elektryczna jest odprowadzana z szyn zbiorczych rozdzielnicy do transformatora,

4. pole sprzęgłowe – za pomocą którego łączy się lub dzieli główny tor prądowy (szyny zbiorcze) rozdzielnicy,

5. pole pomiarowe – wyposażone w przekładniki, za pomocą którego mierzone są wielkości elektryczne,

6. pole odgromnikowe – zawierające odgromniki,

7. pole potrzeb własnych – przeznaczone do zasilania instalacji i urządzeń pomocniczych rozdzielnicy, rozdzielni lub stacji elektroenergetycznej.

Oprócz podstawowych rodzajów pól występuje również wiele konstrukcji o łączonych właściwościach, np. pole sprzęgłowo-pomiarowe, pole liniowe z odgromnikiem, pole liniowe z pomiarem, pole wzniosu szyn, pole uziemnika i inne. Przykładowe schematy pól pokazano na rys. 1.

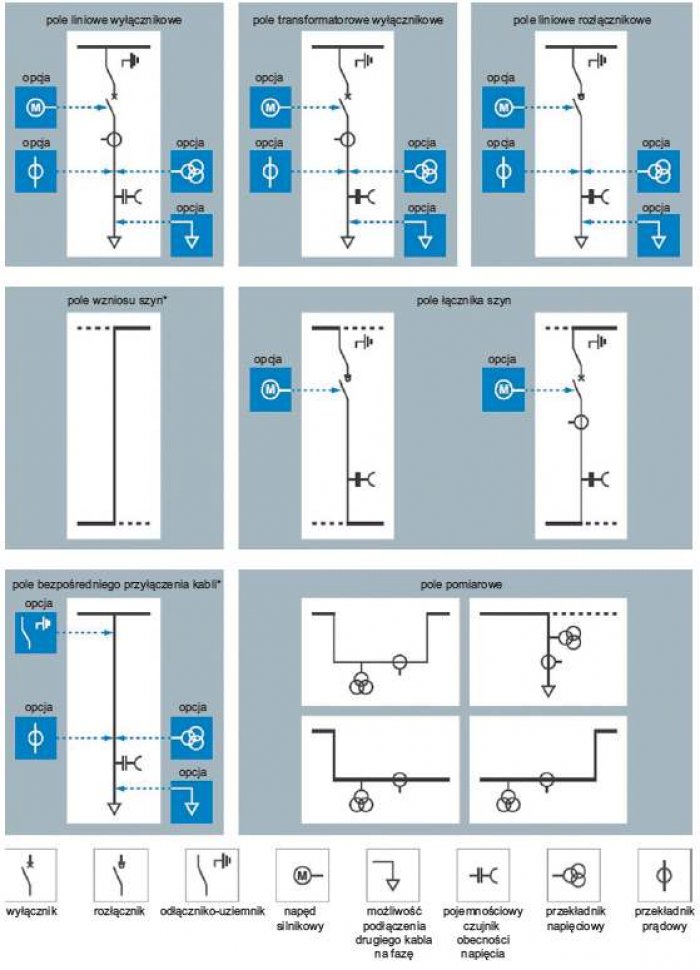

Rys. 1. Przykładowe schematy pól modułowej rozdzielnicy typu Xiria E na napięcie znamionowe do 24 kV prod. EATON

Pola rozdzielnic średniego napięcia budowane są jako jednoczłonowe lub dwuczłonowe:

w polach jednoczłonowych tory prądowe oraz wszystkie aparaty elektryczne połączone są z konstrukcją w sposób uniemożliwiający ich oddzielenie bez użycia narzędzi,
w polach dwuczłonowych część torów prądowych oraz aparatów elektrycznych połączona jest z konstrukcją w sposób stały, natomiast część stanowi człon ruchomy (wysuwny) w postaci wózka, który można oddzielić mechanicznie i elektrycznie od części stałej przy użyciu urządzeń napędowych.

Elementem montowanym na członie ruchomym jest zazwyczaj łącznik główny (np. wyłącznik lub stycznik). Pola osłoniętych rozdzielnic średniego napięcia mogą być wykonane jako konstrukcje jednoprzedziałowe (nazywane również bezprzedziałowymi) oraz wieloprzedziałowe.

W rozdzielnicach jednoprzedziałowych wszystkie aparaty i osprzęt zamontowane są w całej przestrzeni szafy bez rozdzielenia.

W konstrukcjach wieloprzedziałowych (fot. - patrz: zdjęcie główne) szyny zbiorcze, łączniki, doprowadzenia i odprowadzenia, obwody pomocnicze, człon wysuwny i inne montowane są w oddzielnych przedziałach. Przedziały te mogą być dostępne całkowicie, częściowo lub nie być dostępne wcale dla obsługi.

Wieloprzedziałowe konstrukcje rozdzielnic średniego napięcia pozwalają w znacznym stopniu ograniczyć skutki zwarć łukowych, które mogą powstać i występują w rozdzielnicach okapturzonych średnich i niskich napięć.

Zgrupowanie i montaż aparatów i osprzętu w odpowiednich przedziałach pozwala na ograniczenie skutków tych zwarć do przedziału, w którym one wystąpiły, nie narażając pozostałych elementów rozdzielnicy na zniszczenie lub uszkodzenie. Ma to istotny wpływ i może znacznie poprawić pewność i niezawodność zasilania, jak również bezpieczeństwo obsługi rozdzielnicy.

Konstrukcje wieloprzedziałowe są nieco droższe, jednak są chętnie stosowane tam, gdzie wymagana jest duża niezawodność i pewność zasilania oraz zapewnienie bezpieczeństwa dla osób i mienia znajdującego się w otoczeniu rozdzielnicy.

Poszczególne typy rozdzielnic średniego napięcia oferowane są z pojedynczym lub podwójnym systemem szyn zbiorczych i w zależności od możliwości od dostępu do pól mogą występować jako jednostronne (z dostępem od przodu) i dwustronne (z dostępem od przodu i tyłu).

Wewnętrzne zwarcia łukowe w rozdzielnicach średniego napięcia

Zwarcia łukowe należą do zdarzeń, które w osłoniętych rozdzielnicach średniego napięcia występują stosunkowo rzadko. Przyczyny ich powstawania to najczęściej:

a) wady konstrukcyjne i materiałowe,

b) błędy ludzkie np. wadliwy montaż i instalacja, niedostateczna konserwacja lub nieumyślne pozostawienie narzędzi po zakończeniu prac remontowych,

c) ingerencja zwierząt, np. drobnych gryzoni, ptaków lub węży,

d) uszkodzenie, przebicie lub zły stan izolacji.

Zwarcie łukowe, czyli zwarcie podczas którego występuje otwarty łuk elektryczny, należy do grupy najpoważniejszych zakłóceń w pracy urządzeń elektrycznych. Stwarza ono zagrożenie dla życia i zdrowia ludzi oraz powoduje znaczne straty materialne związane wymianą uszkodzonych urządzeń lub pól rozdzielnicy.

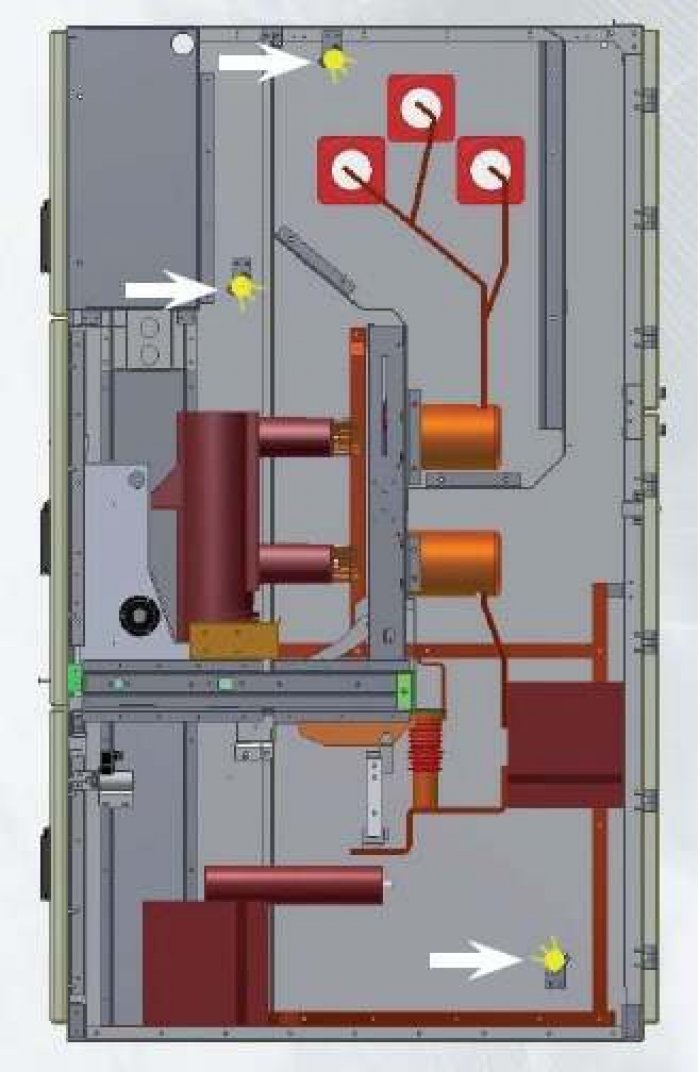

Rys. 3. Przekrój pola rozdzielnicy SN MultiCell prod. JM-TRONIC z rozmieszczeniem czujników błysku systemów szybkiej identyfikacji i ochrony przed skutkami zwarć łukowych; rys. JM-TRONIC

Wewnętrzny łuk elektryczny powstały w polu lub przedziale rozdzielnicy SN w bardzo krótkim czasie może wydzielić duże ilości energii rzędu 10 do 25 MJ dla czasów prób zwarciowych od 0,5 do 1 s. Powoduje to gwałtowny wzrost temperatury w zamkniętej przestrzeni pola lub przedziału na skutek szybkiego podgrzewania gazu w otoczeniu łuku oraz równie gwałtowny wzrost ciśnienia wewnętrznego.

Działanie wysokiej temperatury prowadzi do powierzchniowego odparowania elementów metalowych i stopienia elementów izolacyjnych wykonanych z tworzyw sztucznych, co powoduje częściowe lub całkowite zniszczenie urządzeń zainstalowanych w przedziale lub polu, w którym wystąpiło zwarcie łukowe. Natomiast nadciśnienie panujące w polu lub przedziale dotkniętym zwarciem łukowym, może spowodować, że osłona lub obudowa rozdzielnicy straci szczelność, czego skutkiem może być niekontrolowany wyrzut gorących gazów, pyłów i płomieni na zewnątrz rozdzielnicy. Skutkiem tego jest zazwyczaj częściowe lub całkowite zniszczenie urządzeń zainstalowanych w przedziale lub polu, w którym wystąpiło zwarcie łukowe, a w konsekwencji przerwy w zasilaniu i straty materialne oraz zagrożenie pożarowe i narażenie bezpieczeństwa osób przebywających w pobliżu rozdzielnicy.

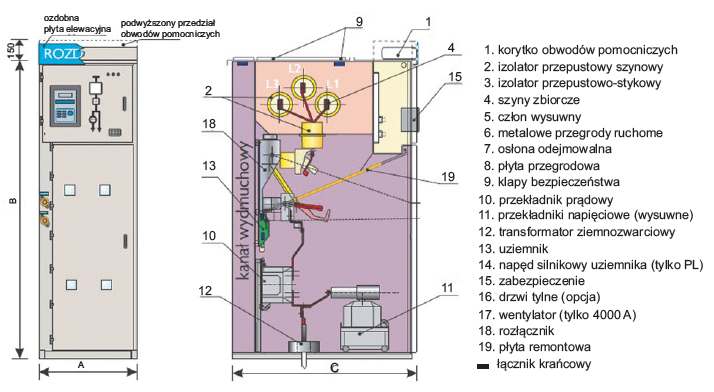

Rys. 2. Widok elewacji i przekrój pola rozłącznikowego rozdzielnicy D-12P lub D‑17P prod. ELEKTROBUDOWA SA z rozmieszczeniem klap bezpieczeństwa i kanałem wydmuchowym; rys. Elektrobudowa

Powyższe czynniki sprawiają, że zagadnienie łukoodporności rozdzielnic okapturzonych jest jednym z ważniejszych zagadnień, nad którym stale pracują konstruktorzy i producenci rozdzielnic, jak również wiele ośrodków naukowych.

Współcześnie produkowane rozdzielnice średniego napięcia są tak konstruowane lub dodatkowo wyposażane, aby jak najbardziej ograniczać skutki tych zwarć, przy czym można tu wyróżnić dwa zasadnicze kierunki działań:

rozwiązania konstrukcyjne – wzmocnienie konstrukcji obudowy, podział na przedziały, stosowanie membran, klap i zaworów bezpieczeństwa oraz kanałów i przedziałów dekompresyjnych (rys. 2.),
zastosowanie systemów do szybkiej identyfikacji i ochrony urządzeń przed skutkami zwarć łukowych (rys. 3.), np. system Zł-4 produkcji Energotest przeznaczony dla rozdzielnic SN.

Projektowanie i dobór rozdzielnic średniego napięcia

Podczas projektowania i doboru wnętrzowych rozdzielnic średniego napięcia w osłonach metalowych należy brać pod uwagę:

wymagania techniczne – opisane głównie przez wartość napięcia znamionowego i roboczego, znamionowy poziom izolacji, prąd znamionowy ciągły, cieplną i dynamiczną wytrzymałość zwarciową oraz częstotliwość w miejscu zainstalowania urządzenia,
warunki eksploatacji – których należy się spodziewać w miejscu instalacji, takie jak temperatura otoczenia, wilgotność, atmosfera, wysokość bezwzględna, narażenia zabrudzeniowe oraz narażenia mechniczne (drgania i wibracje),
miejsce zainstalowania – pozwoli określić maksymalne wymiary rozdzielnicy, sposób jej posadowienia oraz dostęp dla obsługi i nadzoru,
bezpieczeństwo obsługi – wybrane rozwiązanie konstrukcyjne wraz z ewentualnym doposażeniem (dodatkowe blokady lub systemy identyfikacji łuku wewnętrznego) powinno zapewniać warunki bezpiecznej obsługi i eksploatacji podczas wykonywania normalnych operacji łączeniowych, prac konserwacyjnych, jak również w sytuacjach awaryjnych, np. w przypadku wystąpienia wewnętrznego zwarcia łukowego,
niezawodność zasilania w miejscu instalacji – które pozwoli na wybór rozwiązania pod kątem sekcjonowania oraz układu szyn zbiorczych,
prostota obsługi – należy przewidzieć możliwie prosty i przejrzysty układ połączeń, umożliwiający wykonywanie operacji łączeniowych przy możliwie najmniejszej ilości czynności,
pewność działania urządzeń – łączniki główne powinny być dobrane pod kątem zapewnienia wymaganych parametrów technicznych i eksploatacyjnych,
warunki rozbudowy – należy przewidzieć i określić ewentualną dalszą rozbudowę przez pozostawienie pól rezerwowych lub miejsca na rozbudowę urządzenia,
wymagania w zakresie obsługi zdalnej – pozwolą na wybór rozdzielnicy, która jest przygotowana do współpracy z systemem sterowania i nadzoru, za pomocą którego można między innymi wykonywać niektóre czynności łączeniowe,
aspekty ekonomicze – sprowadzają się zawsze do odpowiedzi na pytanie, czy w danym przypadku zwiększenie nakładów na aparaty elektryczne lub zwiększenie wymagań technicznych znajduje uzasadnienie.

Podsumowanie

Produkowane obecnie wnętrzowe prefabrykowane rozdzielnice średniego napięcia w osłonach metalowych to wysokiej jakości, małogabarytowe i zwarte konstrukcje, zapewniające niezawodny rozdział i dystrybucję energii elektrycznej.

Ciągły postęp w dziedzinie inżynierii materiałowej, budowy aparatów elektrycznych oraz transmisji i komunikacji sieciowej potrzebnej do sterowania i nadzoru tych urządzeń pozwoliły znacznie zwiększyć ich niezawodność.

Różnorodność konstrukcji i właściwości technicznych oraz innych cech tych urządzeń pozwala na wybór rozwiązania, które spełni wymagania techniczno-eksploatacyjne ich przyszłych użytkowników.

Literatura

PN-EN 62271-200:2012 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe wyższe niż 1 kV do 52 kV włącznie.
PN-EN 62271-1:2009 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część1: Postanowienia wspólne.
PN-EN 60071-1:2008 Koordynacja izolacji. Część 1: Definicje, zasady reguły.
H. Markiewicz, Urządzenia elektroenergetyczne, WNT, Warszawa 2001.
I. Surówka, Projektowanie rozdzielnic średniego napięcia, „elektro.info” 9/2006.
I. Surówka, A. Klajn, H. Markiewicz, Ochrona rozdzielnic prądu przemiennego w osłonach metalowych przed skutkami zwarć łukowych, XV Konferencja Bezpieczeństwo Elektryczne ELSAF 2005, Wrocław, 2005.
I. Surówka, Zwarcia łukowe – zagrożenia i sposoby ich eliminacji w rozdzielnicach okapturzonych SN i nn, „Elektroinstalator”, 9/2006.
Katalogi rozdzielnic średniego napięcia firm ZPUE SA, ELEKTOBUDOWA SA, Elektromontaż Lublin S.A., EATON, Schneider Electric, ABB, Siemens, JM-TRONIC, uesa Polska.
Katalog zabezpieczeń do ochrony urządzeń elektrycznych przed skutkami zwarć, Energotest Sp. z o.o., 2016.
