Wymagania unijne dla transformatorów rozdzielczych SN/nn

dr inż. Karol Kuczyński | elektro.info 11/2015 | 2016-01-04

Przekrój transformatora z rdzeniem amorficznym

arch. redakcji

Coraz bardziej atrakcyjne staje się stosowanie nowoczesnych technologii i energooszczędnych urządzeń. W tym zakresie istotną rolę dla infrastruktury energetycznej odgrywają transformatory rozdzielcze, stanowiące jeden z ważniejszych elementów systemu elektroenergetycznego. Nowoczesne transformatory energetyczne są urządzeniami o bardzo wysokiej sprawności, osiągającej wartość ponad 99% [1, 2].

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Transformatory a Unia Europejska

Norma PN-EN 50464-1:2007+A1:2012E "Trójfazowe olejowe transformatory rozdzielcze 50 Hz od 50 kVA do 2500 kVA o najwyższym napięciu urządzenia nieprzekraczającym 36 kV. Część 1: Wymagania ogólne" wyróżnia dla transformatorów o górnym napięciu znamionowym U_nG ≤ 36 kV następujące poziomy strat:

trzy poziomy znamionowych strat obciążeniowych oznaczonych odpowiednio C_k, B_k, A_k oraz
cztery poziomy znamionowych strat jałowych oznaczonych odpowiednio D₀, C₀, B₀ i A₀.

Po wprowadzeniu dyrektyw efektywnościowych dotyczących silników elektrycznych oraz żarówek Unia Europejska wzięła na cel kolejne urządzenia energetyczne – transformatory dystrybucyjne.

Unia Europejska wprowadziła nowe, zaostrzone maksymalne starty jałowe transformatorów jako dyrektywę, a nie normę. To kluczowa różnica, od wielu lat norma jest bowiem regulacją fakultatywną, natomiast dyrektywa – obligatoryjną dla wszystkich państw członkowskich [2, 3].

Od 1 lipca 2015 roku właściwie można kupić jedynie transformatory dystrybucyjne spełniające wymagania klasy A₀C_k, a od 1 lipca 2021 roku wymagania te zostaną zaostrzone i będzie można kupić jedynie transformatory dystrybucyjne spełniające wymagania klasy A₀A_k.

Z punktu widzenia technologicznego i materiałowego już dziś nie ma przeciwwskazań, by producenci transformatorów w całej Europie wytwarzali urządzenia spełniające poziom A₀A_k. Takie transformatory powstają i są odbiorcy, którzy za energooszczędność chcą zapłacić.

Transformator o niższych stratach jałowych jest niestety droższy niż jego tradycyjny odpowiednik. Poziom strat jałowych, których minimalny poziom wyznaczyła właśnie Unia Europejska, nie jest zaskoczeniem dla odbiorców, wielu z nich już od kilku lat stawia bowiem na ekologię i zamawia urządzenia energooszczędne. Mimo że urządzenia są z założenia droższe, to jeszcze niedawno dwie polskie grupy energetyczne w przetargach publicznych przyznawały dodatkowe punkty za niskie straty, choć dzisiaj liczą się niestety tylko oszczędności krótkoterminowe.

Zainstalowanych i pracujących transformatorów dystrybucyjnych mamy w Polsce ponad ćwierć miliona, w Europie są ich dziesiątki milionów. Dziesiątki tysięcy nowych każdego roku unowocześnia sieci elektroenergetyczne wielu krajów i miejmy nadzieję, że będą inwestycje w energooszczędne rozwiązania.

Rozporządzenie UE

W 2009 Parlament Europejski uchwalił obowiązującą obecnie wersję dyrektywy 2009/125/WE (z dnia 21 października 2009 r.), zwanej Ekoprojektem, która nakazała wyznaczenie grup produktów związanych z energią mogących na etapie projektowania i produkcji spowodować zmniejszenie jej zużycia.

W kolejnym etapie wdrażania Ekoprojektu wybrano produkty różnych branży poprzez wydanie kolejnych rozporządzeń wykonawczych do dyrektywy. Są to między innymi:

urządzenia gospodarstwa domowego,
oświetlenie,
pompy elektryczne,
wentylatory napędzane silnikiem elektrycznym,
zasilacze.

Transformatory uznaje się za produkty związane z energią w rozumieniu art. 2 ust. 1 dyrektywy 2009/125/WE. Branża spodziewała się, że po ustaleniu grup produktów zakwalifikowanych do Ekoprojektu nastąpi dość szybkie uzgodnienie nowych parametrów urządzeń i odpowiednie rozporządzenia spowodują szybkie zmiany parametrów technicznych oferowanych urządzeń.

Po długich pracach uzgodniono ostateczną wersję dokumentu, który został podpisany przez przewodniczącego Komisji Europejskiej Jose Manuela Barroso 21 maja 2014 roku i ogłoszony jako Rozporządzenie Komisji Europejskiej nr 548/2014.

Rozporządzenie odnosi się do transformatorów energetycznych wprowadzanych na rynek Unii Europejskiej po 30 czerwca 2015 i dotyczy energetycznych transformatorów olejowych oraz transformatorów suchych o minimalnej mocy znamionowej 1 kVA, wykorzystywanych w sieciach dystrybucji i przesyłu energii elektrycznej oraz w zastosowaniach przemysłowych.

Poza aplikacjami wykluczonymi jako niepodlegające rozporządzeniu dotyczy ono właściwie wszystkich transformatorów energetycznych mających zastosowanie w europejskich sieciach elektroenergetycznych [3, 4].

W konsekwencji, po 1 lipca 2015 r. nie można wprowadzać do obrotu nowych transformatorów olejowych i żywicznych, których parametry będą gorsze od tych podanych w rozporządzeniu.

Ograniczenie strat będzie odbywać się w dwóch etapach. Teraz wszedł w życie etap pierwszy, a za 5 lat, czyli 1 lipca 2021 roku, wejdzie w życie etap drugi, obniżający straty jeszcze bardziej.

Dla transformatorów rozdzielczych o mocach poniżej ≤ 3150 kVA i napięciach U_m ≤ 24 kV, transformujących z napięcia średniego na niskie, wykorzystano jako referencyjne normy CENELEC dla transformatorów olejowych EN 50464‑1 i suchych EN 50541-1.

Parametry transformatorów do mocy 2500 kVA wprowadzone w załączniku nr I do Rozporządzenia Komisji (UE) nr 548/2014 są bardzo zbliżone do parametrów przedstawionych w normach i z nich też zostało zaczerpnięte nazewnictwo określające poziomy strat, odpowiednio dla strat jałowych A₀, a dla obciążeniowych A_k, B_k i C_k [3].

Dla trójfazowych olejowych transformatorów elektroenergetycznych o mocy ≤ 3150 kVA z uzwojeniem średniego napięcia U_m ≤ 24 kV i uzwojeniem nn U_m ≤ 1,1 kV, straty obciążeniowe i straty stanu jałowego nie będą mogły przekraczać wartości podanych w tab. 1.

b wymagania unijne dla transformatorow tab1

Tab. 1. Maksymalne straty obciążeniowe i maksymalne straty stanu jałowego dla trójfazowych olejowych transformatorów elektroenergetycznych o mocy znamionowej ≤ 3150 kVA [4]

Natomiast dla trójfazowych suchych transformatorów elektroenergetycznych o mocy ≤ 3150 kVA z uzwojeniem średniego napięcia U_m ≤ 24 kV i uzwojeniem nn U_m ≤ 1,1 kV, straty obciążeniowe i straty stanu jałowego nie będą mogły przekraczać wartości podanych w tab. 2.

b wymagania unijne dla transformatorow tab2

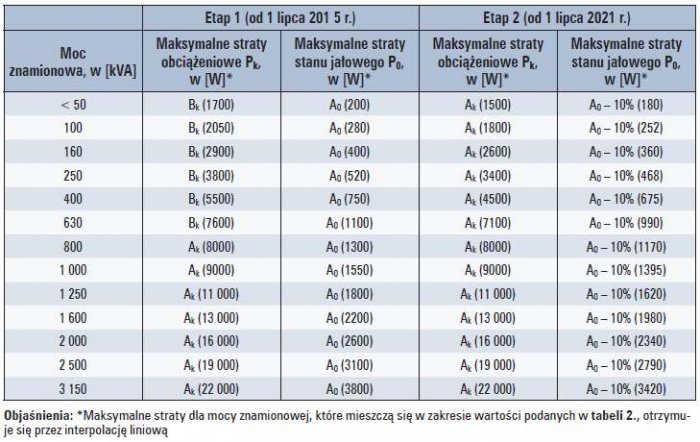

Tab. 2. Maksymalne straty obciążeniowe i maksymalne straty stanu jałowego dla trójfazowych suchych transformatorów elektroenergetycznych o mocy znamionowej ≤ 3150 kVA [4]

Dodatkowo należy podkreślić, że zgodnie z tabelą I.3 z załącznika nr I do Rozporządzenia Komisji (UE) nr 548/2014 gdy napięcie U_m = 36 kV dla jednego z uzwojeń, a drugie U_m ≤ 1,1 kV, maksymalne dopuszczalne straty podane w tab. 1. i tab. 2. muszą zostać zwiększone o 15% w przypadku strat stanu jałowego oraz o 10% w przypadku strat obciążeniowych.

Zgodnie z punktem 1.3 z załącznika nr I do Rozporządzenia Komisji (UE) nr 548/2014 wymogi dotyczące transformatorów elektroenergetycznych o mocy znamionowej ≤ 3150 kVA wyposażonych w połączenia odczepowe, które są przystosowane do celów eksploatacji w stanie podłączenia do zasilania lub w stanie obciążenia do celów dostosowania napięcia (regulacja napięcia) dopuszczalne straty podane w tab. 1. i tab. 2. muszą zostać zwiększone o 20% w przypadku strat stanu jałowego oraz o 5% w przypadku strat obciążeniowych w etapie 1 i o 10% w przypadku strat stanu jałowego w etapie 2.

Obliczanie sprawności

Zgodnie z załącznikiem nr II Rozporządzenie Komisji (UE) nr 548/2014 przedstawia metody pomiarów i obliczeń. W celu oceny zgodności z wymogami rozporządzenia pomiary należy wykonywać stosując wiarygodne, dokładne i odtwarzalne procedury pomiarowe uwzględniające powszechnie uznane i najnowocześniejsze metody, w tym metody określone w dokumentach, których numery referencyjne zostały opublikowane w Dziennikach Urzędowych Unii Europejskiej.

Metodyka dotycząca obliczania wskaźnika (1) maksymalnej sprawności (PEI) dla transformatorów elektroenergetycznych średniej i dużej mocy opiera się na stosunku przekazanej mocy pozornej transformatora pomniejszonej o straty energii elektrycznej w odniesieniu do przekazanej mocy pozornej transformatora [4]:

b wymagania unijne dla transformatorow wz01

Wzór 1

gdzie:

P₀ – straty stanu jałowego zmierzone przy napięciu znamionowym i częstotliwości znamionowej na odczepie znamionowym,

P_c0 – moc elektryczna niezbędna dla systemu chłodzenia w przypadku eksploatacji w stanie jałowym,

P_k – straty obciążeniowe zmierzone przy prądzie znamionowym i częstotliwości znamionowej na odczepie znamionowym, skorygowane o temperaturę odniesienia,

S_r – moc znamionowa transformatora lub autotransformatora, przy której określono wartość P_k.

Na podstawie zależności (1) w załączniku nr I Rozporządzenia Komisji (UE) nr 548/2014 określono minimalne wartości wskaźnika maksymalnej sprawności (PEI) dla elektroenergetycznych transformatorów olejowych średniej mocy, które przedstawiono w tab. 3.

b wymagania unijne dla transformatorow tab3

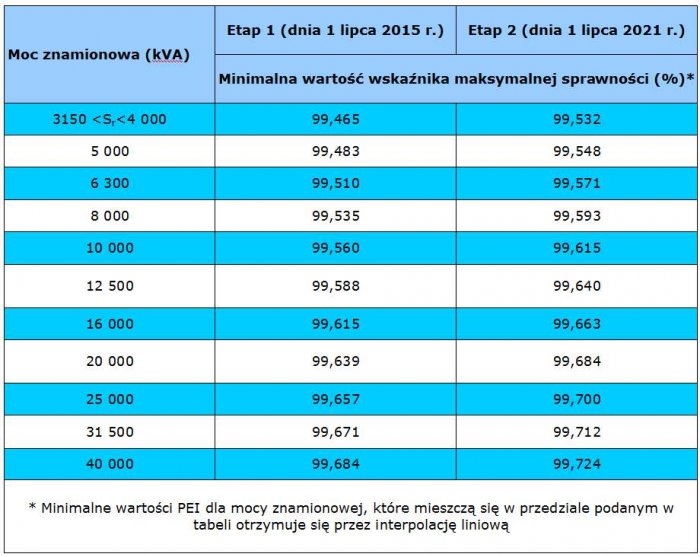

Tab. 3. Minimalne wartości wskaźnika maksymalnej sprawności (PEI) dla elektroenergetycznych transformatorów olejowych średniej mocy [4]

Podobnie określono minimalne wartości współczynnika maksymalnej sprawności (PEI) dla suchych transformatorów elektroenergetycznych średniej mocy, które przedstawiono w tab. 4.

Weryfikacja pomiarów

Jak wynika z załącznika III do Rozporządzenia Komisji (UE) nr 548/2014 podczas przeprowadzania kontroli w ramach nadzoru rynku, o których mowa w art. 3 ust. 2 dyrektywy 2009/125/WE, w odniesieniu do wymogów określonych w załączniku nr I, organy państw członkowskich stosują następującą procedurę weryfikacji:

b wymagania unijne dla transformatorow tab4

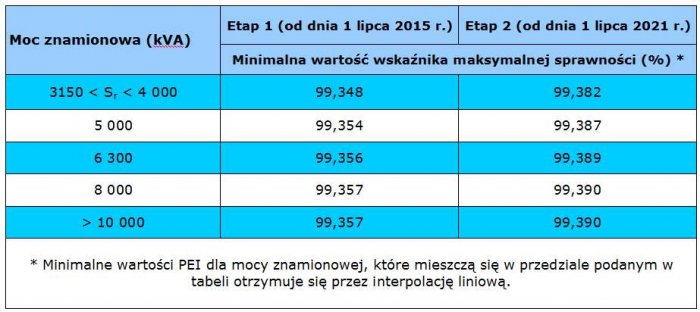

Tab. 4. Minimalne wartości współczynnika maksymalnej sprawności (PEI) dla suchych transformatorów elektroenergetycznych średniej mocy [4]

organy państw członkowskich przeprowadzają badanie jednego egzemplarza urządzenia dla danego modelu,
model uznaje się za spełniający stosowne wymogi określone w załączniku nr I do rozporządzenia nr 548/2014, jeżeli wartości w dokumentacji technicznej są zgodne z wymogami określonymi w tym załączniku, a także, jeżeli zmierzone parametry spełniają wymogi określone w tym załączniku w ramach tolerancji podanych w tab. 5.,
jeżeli wyniki, o których mowa w pkt 2, nie zostaną osiągnięte, uznaje się, że model nie spełnia wymogów rozporządzenia nr 548/2014.

b wymagania unijne dla transformatorow tab5

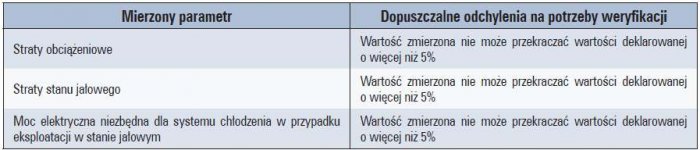

Tab. 5. Dopuszczalne odchylenia na potrzeby weryfikacji [4]

Organy państw członkowskich przekazują organom pozostałych państw członkowskich i Komisji wszystkie istotne informacje, w tym, w razie potrzeby, wyniki badań, w terminie jednego miesiąca od podjęcia decyzji w sprawie niezgodności danego modelu.

Organy państw członkowskich stosują metody pomiarów i obliczeń określone w załączniku II. Ze względu na utrudnienia transportowe związane z masą i wielkością transformatorów elektroenergetycznych średniej i dużej mocy organy państw członkowskich mogą zdecydować się na przeprowadzenie procedury weryfikacji w zakładzie producenta przed oddaniem transformatora do eksploatacji w lokalizacji docelowej.

Określone w niniejszym załączniku dopuszczalne odchylenia na potrzeby weryfikacji odnoszą się wyłącznie do weryfikacji mierzonych parametrów przez organy państw członkowskich i nie mogą być stosowane przez producenta lub importera jako dopuszczalne tolerancje przy podawaniu wartości w dokumentacji technicznej.

Transformatory nasłupowe

Poziomy strat obciążeniowych i strat stanu jałowego podane w tab. 1. i tab. 2. nie mają zastosowania do olejowych transformatorów nasłupowych o mocy od 25 kVA do 315 kVA. W odniesieniu do tych szczególnych modeli nasłupowych transformatorów elektroenergetycznych średniej mocy maksymalne poziomy dopuszczalnych strat określono w tab. 6.

b wymagania unijne dla transformatorow tab6

Tab. 6. Maksymalne straty obciążeniowe i straty stanu jałowego dla nasłupowych transformatorów elektroenergetycznych średniej mocy [4]

Literatura

K. Kuczyński, Energooszczędne rozwiązania transformatorów rozdzielczych SN/nn, „elektro.info” 7–8/2014.
M. Latosiński, EKOPROJEKT – obniżenie strat nowych transformatorów instalowanych po 1 lipca 2015 r. w sieciach elektroenergetycznych, „elektro.info” 5/2015.
J. Szczygłowski, M. Najgebauer, K. Chwastek, Energooszczędne transformatory energetyczne, „Przegląd Elektrotechniczny” nr 6/2009.
Rozporządzenie Komisji Europejskiej nr 548/2014.
