Systemy detekcji łuku elektrycznego oparte na analizie widma przebiegu prądowego

arch. redakcji

arch. redakcji

Wobec zwiększania się liczby odbiorników energii
elektrycznej o bardzo zróżnicowanym charakterze poboru energii,
w szczególności odbiorników nieliniowych, poważnie rośnie ryzyko
powstawania łuków elektrycznych.

Zobacz także

Wykrywanie zagrożeń w sieciach elektroenergetycznych przy zastosowaniu kamer termowizyjnych

Wykrywanie zagrożeń w sieciach elektroenergetycznych przy zastosowaniu kamer termowizyjnych Wykrywanie zagrożeń w sieciach elektroenergetycznych przy zastosowaniu kamer termowizyjnych

Obszarami artykułu są m.in.: ochrona przeciwpożarowa, termowizja, kamery termowizyjne, bezpieczeństwo pożarowe oraz instalacje elektroenergetyczne. Autorzy w szczególności omawiają kwestie powstawania...

Obszarami artykułu są m.in.: ochrona przeciwpożarowa, termowizja, kamery termowizyjne, bezpieczeństwo pożarowe oraz instalacje elektroenergetyczne. Autorzy w szczególności omawiają kwestie powstawania obrazu termowizyjnego i wykrywania w nim anomalii termicznych, właściwości kamer. Temat wieńczą uwagi dotyczące pomiarów w energetyce przy wykorzystaniu kamer termowizyjnych.

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Streszczenie

W artykule przedstawiono zasadę działania detektorów powstawania łuków elektrycznych, opartych na bazie analizy widma przebiegu prądu. Zaprezentowano układ komercyjny oraz system umożliwiający implementację własnych algorytmów cyfrowego przetwarzania sygnałów w celu zwiększenia niezawodności detektora.

Abstract

Electric arc detection systems, based on current waveform spectrum analysis

The idea of electric arc detection systems, based on current spectrum analysis was presented in the paper. There were also presented an example of commercial system and open system, which enables implementation of author’s-specific digital signal processing algorithms for increasing of detector reliability.

Zjawiska te powstają zarówno w dużych rozdzielniach elektrycznych, jak i w instalacjach domowych.

W pierwszym przypadku istnieje niebezpieczeństwo całkowitego zniszczenia całych, bardzo kosztownych jednostek polowych oraz poważnych awarii energetycznych. Ponadto notowane są również przypadki śmiertelnego porażenia obsługi podczas wystąpienia tego typu zjawisk.

Drugi z przypadków może spowodować uszkodzenie domowego sprzętu elektrycznego, zasilanego z zakłóconej sieci, oraz wywołać niebezpieczeństwo pożaru. Wobec powyższych stosuje się określone metody wykrywania obecności łuku elektrycznego, wśród których znajdują się metody bazujące na przetwarzaniu widma przebiegu prądu elektrycz­nego.

Problem oraz skutki powstawania łuku elektrycznego

Łuk elektryczny powstaje w miejscu, gdzie napięcie między dwoma punktami przekracza napięcie przebicia dielektryka między nimi. W zaistniałej sytuacji tworzy się plazma i prąd zaczyna płynąć poza przewodnikiem.

Powstały łuk elektryczny emituje światło o bardzo dużym natężeniu oraz szybko nagrzewa powierzchnie metali, na których występuje. Zjawisko to zostało wykorzystane w lampach łukowych oraz spawarkach. Często jednak dochodzi do powstania łuku w miejscach, gdzie jest to niepożądane.

Popularne w elektroenergetyce zaciski śrubowe potrafią z czasem poluzować się, co powoduje ich nagrzewanie się i doprowadza do uszkodzenia izolacji przykręconych przewodów. Podczas tworzenia instalacji elektrycznej lub zwykłej codziennej eksploatacji urządzeń, żyły wewnątrz kabla mogą ulec uszkodzeniu na skutek zgniecenia lub zbyt mocnego zgięcia.

Takie sytuacje są często niezauważane, ponieważ dochodzi do naderwania, a nie całkowitego rozerwania kabla. Jego dalsza eksploatacja może jednak doprowadzić do pożaru.

Metodologia detekcji wystąpienia łuku elektrycznego

Obecnie, w komercyjnych systemach pomiarowych do detekcji łuku elektrycznego stosuje się przede wszystkim dwie metody:

  • detekcję gwałtownego spadku napięcia
  • oraz detekcję emisji świetlnej łuku.

Metody te stosowane są indywidualnie bądź łącznie, dzięki czemu zwiększana jest wiarygodność uzyskiwanych informacji na temat wystąpienia łuku.

Ponieważ czujniki optyczne z reguły pracują w zakresie fal światła widzialnego 400–700 nm i oparte są na czujnikach światłowodowych, czułość toru pomiarowego tych czujników dobierana jest w taki sposób, aby maksymalnie ograniczyć wpływ światła słonecznego oraz oświetlenia elektrycznego na wyniki detekcji łuku. Czujniki instalowane są zarówno w polach zasilających, jak i polach odpływowych rozdzielni elektrycznych.

Obok głównych wymienionych metod detekcji łuku, rozwijana jest również metoda bazująca na analizie widma częstotliwościowego prądu. Analiza częstotliwościowa prądu płynącego w instalacji pozwala na stwierdzenie, czy wystąpił łuk elektryczny oraz dodatkowo, jakiego typu odbiorniki pobierają z niej energię.

systemy detekcji rys 01

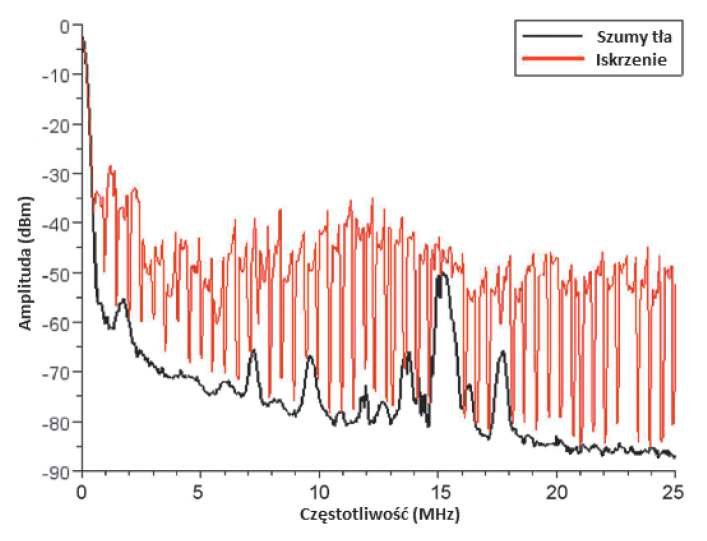

Rys. 1. Widma częstotliwościowe stałych zakłóceń w sieci oraz wprowadzanych przez łuk [1]

Określenie typu odbiornika pobierającego energię, możliwe jest na podstawie analizy lokalnych maksimów w widmie przebiegu prądowego w stanie, gdy łuk nie występuje, natomiast sama detekcja łuku polega na wykryciu charakterystycznego kształtu widma. Kształt ten jest spowodowany ciągłymi i losowymi skokami wartości prądu, jakie wywołuje obecność łuku elektrycznego.

Kryterium detekcji łuku polega na wybraniu takiego pasma, w którym wprowadza on najwyższe harmoniczne w stosunku do zakłóceń, jakie tam stale występują. Na rys. 1. przedstawiono porównanie widm częstotliwościowych zakłóceń stale występujących w sieci (kolor czarny) oraz zakłóceń, jakie wprowadza łuk (kolor czerwony). Należy zwrócić uwagę na fakt, iż zakłócenia stałe różnią się w zależności od przeznaczenia badanej instalacji, dlatego opisane w następnym punkcie detektory analizują bardzo oddalone od siebie pasma częstotliwości. Pierwszy z nich przeznaczony jest do użytku w instalacjach ogniw fotowoltaicznych, a drugi w standardowych instalacjach elektrycznych w budynkach.

Na podstawie rys. 1. można stwierdzić, iż różnica między zakłóceniami stale występującymi w sieci elektrycznej a zakłóceniami, jakie wprowadza łuk, jest najmniejsza w okolicach częstotliwości 15 MHz, należy więc odrzucać to pasmo podczas badań. Największa różnica występuje natomiast przy częstotliwościach powyżej 21 MHz i to pasmo należy poddawać analizie.

Urządzenia zabezpieczające przed skutkami iskrzenia

Detektor iskrzenia w instalacjach ogniw fotowoltaicznych: TI RD-195

Schemat blokowy detektora przedstawiono na rys. 2.

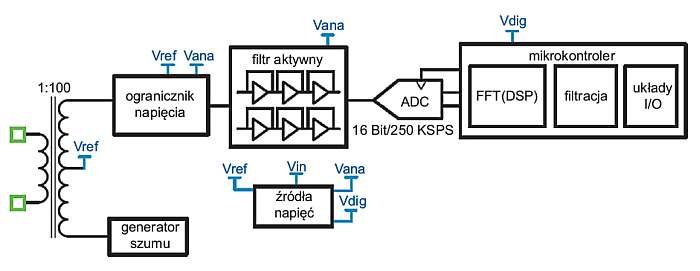

systemy detekcji schemat blokowy ukladu detektora rd 195 rys 02

Rys. 2. Schemat blokowy układu detektora RD-195 [2]

Elementem stanowiącym izolację galwaniczną między badaną siecią a układem stanowi transformator, którego uzwojenie pierwotne o maksymalnej obciążalności prądowej 15 A podłącza się szeregowo do sieci, a na uzwojeniu wtórnym generuje się proporcjonalne do zakłóceń napięcie.

Wytworzone napięcie przenoszone jest przez diodowy ogranicznik w celu ochrony dalszej części układu. Następnie jest ono podawane na analogowy filtr środkowoprzepustowy, który przepuszcza wszystkie częstotliwości od 40 do 120 kHz. Tak przygotowany sygnał trafia na przetwornik analogowo-cyfrowy sterowany przez procesor, który w czasie rzeczywistym dokonuje przekształcenia FFT i ocenia na podstawie kształtu otrzymanego widma, czy wystąpił łuk.

systemy detekcji widma czestotliwosciowe sygnalow z detektora rd 195 rys 03

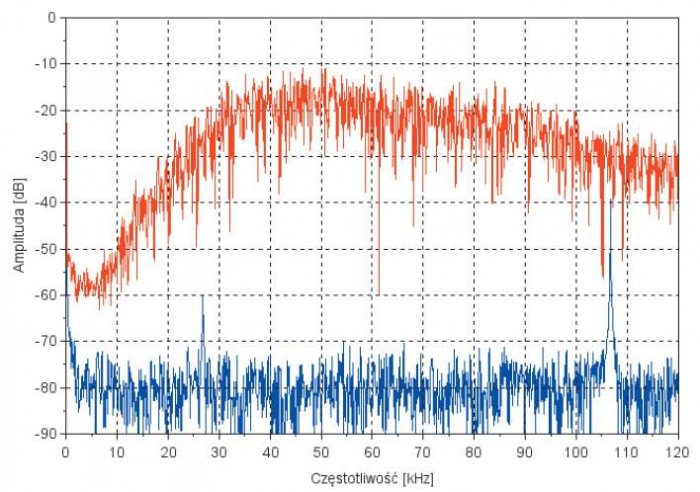

Rys. 3. Widma częstotliwościowe sygnałów z detektora RD-195 podczas braku łuku oraz jego trwania

Detektor został zaprojektowany do implementacji w możliwie jak największej liczbie miejsc, dlatego sygnalizuje wystąpienie łuku jednocześnie trzema drogami: poprzez zaświecenie diody LED, ustawienie stanu wysokiego na jednym z jego wyprowadzeń oraz wysłanie odpowiedniego komunikatu przez magistralę RS‑232. Służy ona dodatkowo do zmiany ustawień oraz wysyłania wyników pomiarów z detektora.

Dzięki tej możliwości na rys. 3. przedstawiono widma częstotliwościowe sygnałów otrzymanych podczas braku łuku (kolor niebieski) oraz podczas jego trwania (kolor czerwony). Detektor posiada dodatkowo generator szumu wytwarzający sygnał naśladujący łuk, aby umożliwić testowanie jego sprawności bez konieczności wytwarzania kontrolowanego łuku. Generator można aktywować trzema drogami: poprzez naciśnięcie przycisku, podłączenie zworki lub wysłanie odpowiedniej komendy przez magistralę RS-232.

Rys. 3. pokazuje różnicę między widmem częstotliwościowym sygnału zarejestrowanego podczas braku łuku a widmem sygnału podczas jego występowania, która jest bardzo dobrze zauważalna i łatwa do wykrycia, ponieważ przedział częstotliwości do analizy został już wybrany przez autora układu i odfiltrowany. Na widmie częstotliwościowym sygnału podczas występowania łuku widać pracę filtru środkowoprzepustowego 40–120 kHz, będącego częścią analogowego układu wejściowego detektora.

Detektor iskrzenia w instalacjach elektrycznych: Siemens 5SM6

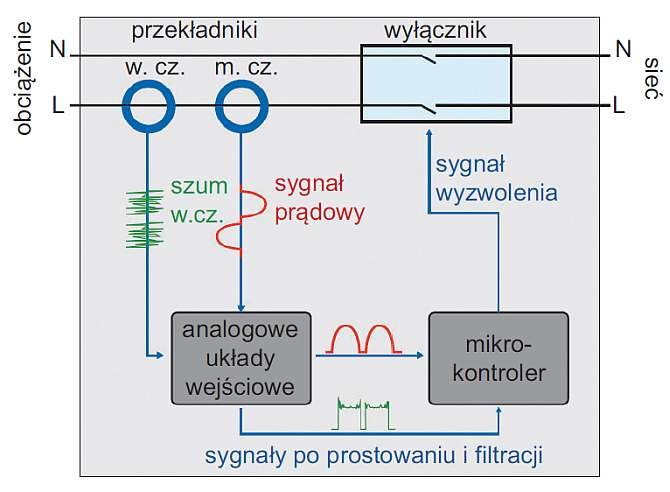

systemy detekcji schemat blokowy detektora 5sm6 rys 04

Rys. 4. Schemat blokowy detektora 5SM6 [1]

Opisywany detektor wykonany jest w postaci gotowego modułu na szynę DIN w celu prostej instalacji w domowej sieci elektrycznej. Jego schemat blokowy przedstawiono na rys. 4.

Przewód fazowy przeprowadzony jest przez dwa przekładniki. Pierwszy dostarcza informacji niskich częstotliwości, obrazujących kształt przebiegu prądu w sieci, a drugi zakłóceń wysokich częstotliwości wytwarzanych przez odbiorniki.

Sygnały z przekładników trafiają do części analogowej układu, w której są prostowane, a sygnał wysokiej częstotliwości dodatkowo filtrowany. Następnie sygnały zamieniane są na postać cyfrową i przetwarzane przez procesor obliczający szereg wskaźników i porównujący ich wartości ze współczynnikami wyznaczonymi na podstawie badań. W przypadku ich przekroczenia procesor podaje odpowiednie napięcie na cewkę i monitorowany obwód jest odłączany od zasilania poprzez mechanicznie sprzężony z detektorem wyłącznik w postaci osobnego modułu.

Detektor stworzony został z myślą o zapobieganiu fałszywym wyzwoleniom podczas działania urządzeń, które wytwarzają iskrzenie podczas normalnej pracy, jak na przykład silnik wiertarki. Zapewnia to analiza sygnału wysokiej częstotliwości tylko w zakresie od 22 do 24 MHz, gdzie różnica między zakłóceniami stałymi a wprowadzanymi przez łuk jest największa, co zostało zobrazowane na rys. 1., oraz szereg obliczanych wskaźników, których wszystkie wartości muszą zostać przekroczone, aby doszło do odłączenia monitorowanego obwodu.

Podsumowanie

Detekcja łuku elektrycznego wykorzystująca przetwarzanie widma przebiegu prądu umożliwia implementację inteligentnych algorytmów, rozpoznających typ obciążenia i określających konieczność odłączenia go od zasilania. Ponadto możliwe jest podłączenie dodatkowych modułów optycznych wykrywających emisję świetlną, która może podnieść wiarygodność decyzji podejmowanych przez układy automatyki zabezpieczeniowej.

Literatura

  1. 5SM6 Arc Fault Detection Unit. Siemens AG, 2012
  2. AN-2154: RD-195 DC Arc Detection Evaluation Board (Rev. F). TI, 2012.
