Nowe wymagania norm dotyczących rozdzielnic i sterownic nn (część 1.)

dr inż. Karol Kuczyński | elektro.info 1-2/2015 | 2015-02-26

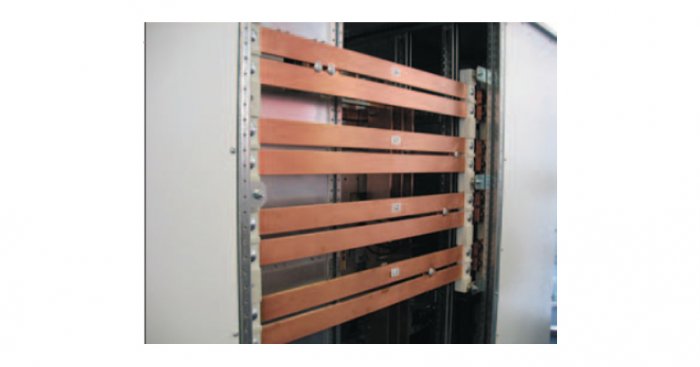

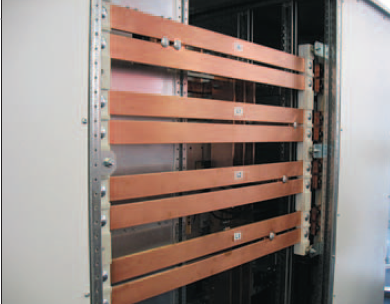

Fot. 1. Przykładowe rozwiązanie szyn głównych w rozdzielnicy nn

K. Kuczyński

Szczególny przypadek stanowią przepisy wspólnotowe odwołujące się do norm zharmonizowanych związanych z konkretną dyrektywą. Normy zharmonizowane są opracowane przez europejskie jednostki normalizacyjne (CEN, CENELEC, ETSI) na podstawie mandatu udzielonego przez Komisję Europejską i przyjmowane przez te jednostki normalizacyjne zgodnie z ich procedurami wewnętrznymi.

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Komisja Europejska po ich zaakceptowaniu sprawia, że ich numery i dodatkowe informacje dotyczące daty wydania, możliwości korzystania z przywileju domniemania zgodności z odpowiednią dyrektywą są publikowane w Dzienniku Urzędowym Unii Europejskiej. Gdy norma EN opracowana na poziomie europejskim stanie się normą krajową, poprzez przyjęcie jej do zbioru norm krajowych przez przynajmniej jedno państwo członkowskie, norma taka staje się „normą zharmonizowaną”.

Zastosowanie norm zharmonizowanych jest potwierdzeniem zgodności z wymaganiami zasadniczymi dyrektyw UE [1]. Oznacza to, że po każdej rewizji istniejących norm zharmonizowanych, po upływie określonego czasu normy wycofywane tracą swoją „moc weryfikacyjną”, a tym samym status normy zharmonizowanej. W wielu przypadkach zrewidowana norma zostaje również włączona do listy norm zharmonizowanych. Taka sytuacja ma miejsce także w przypadku normy IEC/EN 61439 jako nowelizacja IEC/EN 60439 [2].

Jak wynika z zapisów normy zharmonizowanej IEC/EN 61439 część 2 i część 3, jej wymagania musiały być wprowadzone najpóźniej 1 listopada 2014 roku w przypadku producentów zestawów rozdzielnic głównych i sterownic. Natomiast wprowadzenie wymagań tej normy musi nastąpić nie później niż do 22 marca 2015 roku w przypadku producentów tablic rozdzielczych przeznaczonych do obsługi przez osoby niewykwalifikowane. Od tych dat deklaracja zgodności będzie musiała być wydawana na podstawie odpowiedniej części normy IEC/EN 61439 [3].

Sporządzanie świadectwa weryfikacji konstrukcji

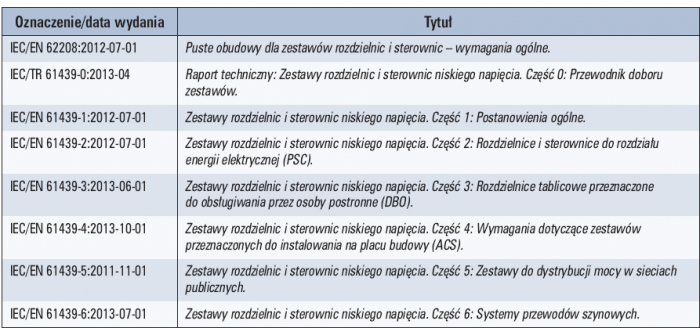

Seria norm IEC/EN 61439 (przedstawione w tabeli 1.) definiuje wymagania dotyczące wszystkich niskonapięciowych urządzeń rozdzielczych i sterujących dotyczące bezpieczeństwa osób i urządzeń. Określa ona rozdzielnicę niskiego napięcia jako funkcjonujący system złożony z obudowy, urządzeń sterujących, szyn zbiorczych i komponentów wentylacji. Weryfikację zgodności konstrukcji z wymaganiami normy przeprowadza się przez wykonanie różnych weryfikacji szczegółowych i udokumentowanie ich w świadectwie weryfikacji. Poszczególne weryfikacje mogą być przeprowadzone za pomocą badań i testów na reprezentatywnych wzorcach, metod kalkulacyjnych lub przez porównanie ze zbadanymi zestawami rozdzielnic i sterownic nn [1].

Norma dzieli przy tym odpowiedzialność za wyprodukowanie zestawu rozdzielnic i sterownic na pierwotnego producenta (oryginalnego) oraz producenta wyrobu (zestawu). Producentem wyrobu (zestawu rozdzielnic i sterownic) jest organizacja (firma), która produkuje i wprowadza do obrotu gotowy do eksploatacji zestaw rozdzielnic i sterownic do zastosowania przez klienta. Pierwotny producent to firma, która pierwotnie opracowała system rozdzielnic lub sterownic i która przeprowadziła weryfikację zestawu zgodnie z odpowiednimi normami w tym zakresie. Niemniej producentem pierwotnym i producentem zestawu może być ta sama organizacja [1, 2].

Świadectwo weryfikacji konstrukcji

Świadectwo weryfikacji konstrukcji służy do udokumentowania zgodności typu lub systemu zestawów rozdzielnic i sterownic nn z wymaganiami norm. Pełna i szczegółowa dokumentacja poszczególnych weryfikacji konstrukcji dla opracowanego przez pierwotnego producenta systemu zestawów rozdzielnic i sterownic wraz ze wszystkimi raportami z badań i protokołami musi być sporządzona przez pierwotnego producenta. Ponadto dokumentacja ta powinna być przez niego archiwizowana przez co najmniej 10 lat. Do potwierdzenia weryfikacji konstrukcji w stosunku do producenta rozdzielni lub użytkownika, przekazanie tej szczegółowej dokumentacji nie jest konieczne. Do tego celu można użyć zestawienia właściwości spełnianych przez zestaw rozdzielnic i sterownic. Takie zestawienie weryfikacji konstrukcji powinno jednak zawierać dla każdej weryfikacji szczegółowej wybraną metodę weryfikacji, potwierdzone parametry znamionowe oraz numer raportu z badań [1].

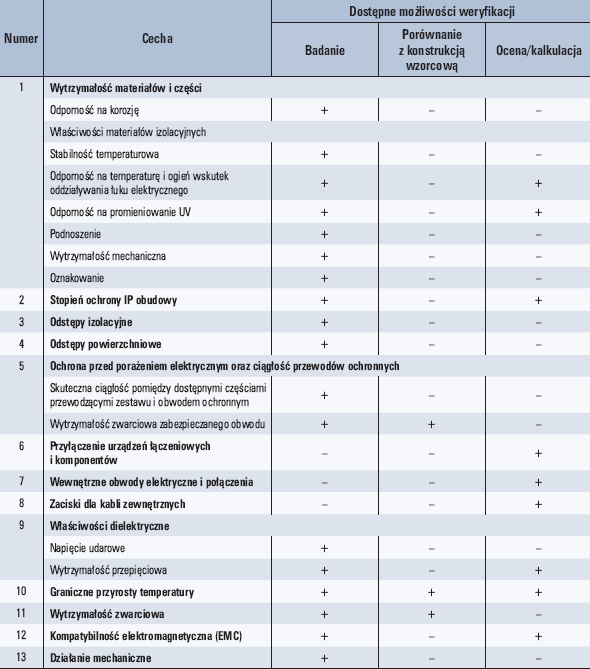

Poszczególne weryfikacje potwierdzają, że połączone komponenty zestawu rozdzielnic i sterownic funkcjonują ze sobą. Dlatego w niektórych dowodach wymagane są również badania lub porównania, które można wykonać tylko przez weryfikację zestawu różnych produktów (np. szafy i szyn zbiorczych). Badanie poszczególnych urządzeń lub komponentów nie zastępuje weryfikacji konstrukcji [1, 2].

Przykładowo, w weryfikacji granicznych przyrostów temperatury musi zostać wykazany prąd znamionowy i współczynnik korekcyjny obciążenia danego obwodu elektrycznego, który jest faktycznie osiągalny zarówno dla producenta, jak i dla użytkownika. Podanie prądów znamionowych urządzeń rozdzielczych lub poszczególnych komponentów zestawu jest niewystarczające, ponieważ w takim przypadku mogą być nieuwzględnione wpływy otoczenia i innych elementów konstrukcyjnych zestawu. Zasadniczo, przy wyznaczaniu stopnia ochrony dla zestawu rozdzielnic i sterownic należy próbować osiągnąć możliwie jak najniższy stopień ochrony. To dlatego, ponieważ przy wysokim stopniu ochrony (np. IP54) bez dodatkowych układów klimatyzacyjnych, szczególnie przy dużych prądach, należy spodziewać się znaczącego zredukowania prądów rozdzielnic lub szyn zbiorczych. Jednoznaczne zdefiniowanie gwarantowanych parametrów dotyczących dopuszczalnego obciążenia zestawu urządzeń rozdzielczych jest możliwe tylko przez odzwierciedlenie faktycznie osiągalnych obciążeń obwodów elektrycznych danego zestawu [1, 2].

Dane w świadectwie weryfikacji konstrukcji

Świadectwo weryfikacji konstrukcji powinno służyć jako dokumentacja spełnienia wymagań normy IEC/EN 61439-1:2012-07-01. Składa się ono z 13 cech szczegółowych przedstawionych w tabeli 2. Dla określonych weryfikacji szczegółowych mogą być jeszcze niezbędne dodatkowe weryfikacje w podkategoriach. Jeżeli określone dowody nie są wymagane, należy zamieścić informację o tym podając podstawę wynikającą z normy.

Weryfikacja granicznych przyrostów temperatury

Wszystkie wartości graniczne przyrostów temperatury, zdefiniowane w normie IEC/EN 61439-1:2012-07-01, zostały określone przy założeniu, że zestaw rozdzielnicy i sterownicy zlokalizowany jest w środowisku, gdzie średnia dobowa wartość temperatury otoczenia wynosi 35°C, a wartość maksymalna temperatury otoczenia nie przekracza 40°C [2].

Udokumentowanie granicznych przyrostów temperatury wymaga zastosowania określonej metodyki. Do zweryfikowania granicznych przyrostów temperatury można wybrać jedną z poniższych metod [1, 2]:

badania,
porównania z konstrukcją wzorcową (referencyjną),
kalkulacji.

W metodzie kontroli dodatkowo są do wyboru trzy warianty badania:

„Dowód przez kontrolę kompletnego zestawu rozdzielnic i sterownic” (wg punktu 10.10.2.3.5 IEC/EN 61439‑1), w której oceniany jest cały zastaw rozdzielnic i sterownic, wyróżnia się mniejszymi kosztami badania, jednak może być stosowany tylko dla urządzeń, których typ wykonywany jest zawsze tak samo [1, 2].

W „dowodzie z osobną analizą indywidualnych jednostek funkcyjnych oraz kompletnego zestawu rozdzielnic i sterownic” (wg punktu 10.10.2.3.6 IEC/EN 61439‑1) badane są poszczególne jednostki funkcyjne odpływowe oraz całe urządzenie w trybie równoległym jednostek funkcyjnych odpływowych. W ten sposób producent uzyskuje informacje o maksymalnym prądzie znamionowym oprzewodowania i współczynniku korekcyjnym obciążenia. Umożliwia to elastyczne dobranie przekrojów kabli i przewodów odpowiednio do wymagań. Jednak w badaniu tym nie jest możliwa zmiana systemu głównych szyn zbiorczych [1, 2].

„Dowód z osobną analizą indywidualnych jednostek funkcyjnych, głównych szyn zbiorczych, szyn rozdzielczych oraz kompletnego zestawu rozdzielnic i sterownic” (według punktu 10.10.2.3.7 IEC/EN 61439‑1) jest przeznaczony dla systemów, w których zarówno liczba pól szaf sterowniczych, jak i wyposażenie pól muszą być modułowe i zmienne. Powyższe metody badań tego nie spełniają. W tej metodzie weryfikacji dodatkowo do opisanych badań poszczególnych obwodów sprawdzana jest funkcja systemu głównej szyny zbiorczej i systemu szyn zbiorczych rozdzielczych przy maksymalnym obciążeniu.

W rezultacie wszystkich tych metod badań uzyskuje się dane informujące o maksymalnym obciążeniu prądowym obwodu elektrycznego, które w zależności od warunków badania mogą różnić się od danych znamionowych rozdzielnicy. Dane te nie wchodzą w skład świadectwa weryfikacji konstrukcji, jednak producent zestawu rozdzielnic i sterownic niskiego napięcia musi je posiadać w celu zgodnego z normami skonfigurowania rozdzielni. Jednak w dokumentacji systemowej produkowanego zestawu rozdzielnic i sterownic dla każdego obwodu elektrycznego musi być podany dopuszczalny prąd znamionowy I_nc.

Dowód metodą „wyprowadzenia wartości znamionowych z podobnych wariantów“ jest przeprowadzany dla zestawów rozdzielnic i sterownic, szyn zbiorczych i jednostek funkcyjnych na podstawie różnych regulacji. Wymaga to jednak istnienia odpowiednich badań źródłowych [1, 2].

Dowód granicznych przyrostów temperatury metodą „kalkulacji” ogranicza się do zestawów rozdzielnic i sterownic niskiego napięcia do 630 A i 1600 A. Zestawy o większych prądach muszą być weryfikowane za pomocą wcześniej opisanych metod. Metoda kalkulacji dla zestawów rozdzielnic i sterownic niskiego napięcia o prądzie znamionowym nie większym niż 630 A jest ograniczona do obudowy z tylko jednym przedziałem i częstotliwości do 60 Hz. Jeżeli warunki te są spełnione, to z zachowaniem wymagań zgodnie z podpunktem 10.10.4.2.1 IEC/EN 61439-1 oblicza się graniczne przyrosty temperatury i ocenia je zgodnie z punktem 10.10.4.2.3 IEC/EN 61439‑1. Bardzo prosta procedura, w przypadku zestawów rozdzielnic i sterownic z jednym pojedynczym przedziałem oraz przy znamionowym prądzie nie większym niż 630 A, wymaga potwierdzenia, że całkowite straty mocy wszystkich komponentów oraz przewodów w zestawie nie przekraczają znanych wartości rozpraszania ciepła przez daną obudowę. Aby uniknąć problemów z przegrzewaniem, prąd znamionowy wszystkich komponentów musi zostać zredukowany do 80% wartości prądu znamionowego w otwartej przestrzeni [2].

Metoda kalkulacji dla zestawów rozdzielnic i sterownic niskiego napięcia o prądzie znamionowym nie większym niż 1600 A znajduje zastosowanie do systemów obudów z jednym lub kilkoma przedziałami i częstotliwości do 60 Hz. Jeżeli warunki te są spełnione, to z zachowaniem wymagań z punktu 10.10.4.3.1 normy IEC/EN 61439-1 oblicza się graniczne przyrosty temperatury i ocenia je zgodnie z punktem 10.10.4.3.2 normy IEC/EN 61439-1. Prądy znamionowe komponentów zostają zmniejszone do 80% wartości prądów dla instalacji w otwartej przestrzeni.

Podsumowanie

Artykuł jest wstępem do przedstawienia wymagań serii norm IEC/EN 61439. Zasady obliczania krzywej temperaturowej w zestawach rozdzielnic i sterownic wraz z innymi metodami badań zostaną przedstawione w kolejnym artykule z tej serii, który ukaże się w jednym z następnych numerów.

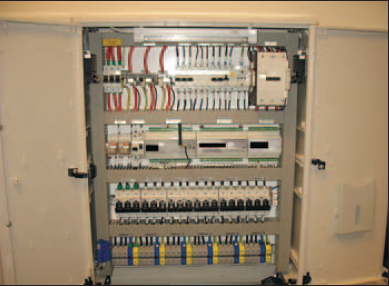

Szafy oświetlenia ulicznego

Oferowane kompleksowe rozwiązania szaf oświetlenia ulicznego zapewniają integrację w jednej obudowie części pomiarowej, rozdzielczej oraz układu centralnej redukcji mocy, a także systemu sterowania i zdalnego nadzoru. W szafach stosuje się system montażu aparatury na szynach TH, co zapewnia zmniejszenie gabarytów obudowy oraz łatwą przyszłą rozbudowę lub modernizację. Szafy mogą być wykonane jako jednofazowe lub trójfazowe najczęściej w zakresie mocy od 3,5 kVA do 150 kVA [4, 6]. Konstrukcje szaf oświetlenia ulicznego mogą być wykonane jako obudowy jedno-, dwu- lub trójsekcyjne z oddzielnymi drzwiami zamykanymi na klucz. Przykładowo, szafa trójsekcyjna może składać się z sekcji: pomiarowej, rozdzielczej i sterowania z redukcją mocy.

W sekcji pomiarowej znajdują się najczęściej zabezpieczenia przedlicznikowe i aparatura pomiarowa, instalowana w zależności od potrzeb i wymogów zakładu energetycznego. Natomiast sekcja rozdzielcza może zawierać typowe elementy obwodów sterowania: styczniki, zabezpieczenia linii zasilających poszczególne obwody oświetleniowe i listwy zaciskowe. W sekcji sterowania z redukcją mocy najczęściej umieszczony jest sterownik oświetlenia ulicznego wraz z zegarem astronomicznym. Programowalne sterowniki oświetlenia powinny być montowane w szafkach lub rozdzielnicach energetycznych na szynie TS 35, w możliwie największej odległości od styczników i wyłączników, by ograniczyć wpływ pól elektromagnetycznych. Szafa dodatkowo może być wyposażona w reduktor mocy o parametrach odpowiadających potrzebom konkretnej lokalizacji oraz modem do zdalnej komunikacji przez sieć GSM [5].

Od kilku lat stosuje się coraz powszechniej zegary astronomiczne, które pozwalają na oszczędności przez załączanie i wyłączanie oświetlenia zgodnie z astronomicznymi zachodami i wschodami słońca. Nie bez znaczenia są też koszty obsługi i konserwacji urządzeń sterujących. Zegary astronomiczne zapewniają jednoczesne załączenie oświetlenia bez konieczności kłopotliwych regulacji, co jest wadą popularnych wyłączników zmierzchowych. Niestety takie rozwiązania nie uwzględniają nagłych zmian warunków atmosferycznych (zachmurzenia) [5].

Szafy sterujące oświetleniem wyposażone w programowalne sterowniki mogą być stosowane do sterowania: oświetleniem ulicznym, oświetleniem zewnętrznym przedsiębiorstw, oświetleniem terenów rekreacyjnych (parków), oświetleniem stacji kolejowych (wg rozkładu jazdy pociągów) oraz reklamami i fontannami.

Szafy oświetlenia ulicznego najczęściej wykonuje się według wymagań zamawiającego. Na etapie kompletowania zamówienia ustala się z zamawiającym szczegóły techniczne oraz wyposażenie szafy. W ten sposób powstaje ostateczny projekt i po jego zatwierdzeniu następuje realizacja.

Szafy oświetlenia ulicznego mogą być wykonane w wersjach wolno stojących oraz instalowanych na słupie. Mogą być w obwodach: aluminiowych (malowanych proszkowo) lub z poliestru termoutwardzalnego wzmacnianego włóknem szklanym. Obudowy wykonane są najczęściej w stopniu ochrony IP obudowy IP44/IP54, w drugiej klasie ochronności. Ciekawostką była prezentowana na 27. Międzynarodowych Energetycznych Targach Bielskich ENERGETAB 2014 obudowa metalowa pokryta tworzywem wykonana w drugiej klasie ochronności [4].

Literatura

Materiały firmy Rittal.
Materiały firmy Eaton.
Materiały firmy Schrack Technik.
Materiały firmy PRE Biel.
Materiały firmy Automatex
Materiały firmy Rabbit
www.pkn.pl.
