Energooszczędne rozwiązania transformatorów rozdzielczych SN/nn

dr inż. Karol Kuczyński | elektro.info 7-8/2014 | 2014-08-16

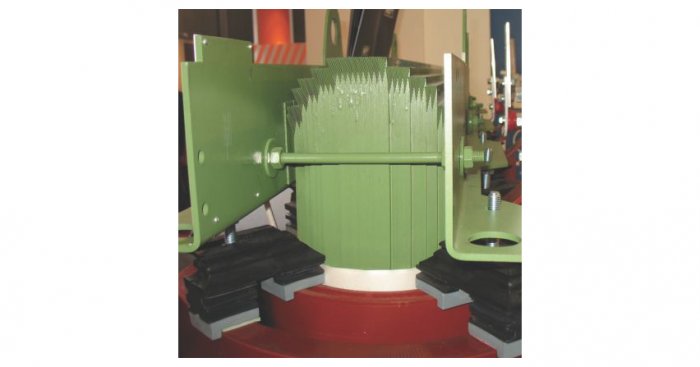

Fot. 1. Przykład rdzenia transformatora suchego o przekroju zbliżonym do okręgu

Fot. K. Kuczyński

Wzrost zużycia energii elektrycznej obserwujemy zarówno w Polsce, jak i w innych krajach Unii Europejskiej, USA i Japonii, jak również w krajach o gwałtownie rozwijających się gospodarkach, między innymi Chinach oraz Indiach. Coraz bardziej atrakcyjne staje się stosowanie nowoczesnych technologii i energooszczędnych urządzeń. W tym zakresie istotną rolę odgrywają transformatory energetyczne stanowiące jeden z ważniejszych elementów systemu elektroenergetycznego.

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Nowoczesne transformatory energetyczne są urządzeniami o bardzo wysokiej sprawności, osiągającej wartość nawet 99% [1, 2].

Budowa transformatora a straty

Obwód magnetyczny transformatora rozdzielczego składa się najczęściej z trzech kolumn połączonych jarzmami. Kolumny zewnętrzne spełnią funkcję jarzm zamykających strumień magnetyczny i pozostają bez uzwojeń. Schodkowy przekrój kolumny rdzenia jest zbliżony do przekroju kołowego (fot. 1.). Konstrukcja rdzenia jest istotnym czynnikiem wpływającym na sprawność transformatora. Geometryczne rozmieszczenie elementów rdzenia i dobrane materiały decydują o stratach jałowych i poziomie hałasu. Do konstrukcji rdzenia najczęściej jest stosowana blacha krzemowa zimnowalcowana o dużej przenikalności magnetycznej. Jest ona cięta poprzecznie z blachy i składana w pakiety kolumn i jarzm. Wykonywanie tych czynności odbywa się na stanowiskach automatycznych, co zapewnia wysoką dokładność wymiaru oraz dużą wartość współczynnika wypełnienia i niskie straty.

W transformatorach występują dwa rodzaje strat energii: straty w uzwojeniach, które są zależne od obciążenia transformatora, oraz straty w rdzeniu – niezależne od obciążenia. Większość transformatorów energetycznych, z wyjątkiem jednostek w obszarach silnie uprzemysłowionych, pracuje przy obciążeniu wynoszącym około 20%. W przypadku takich warunków pracy głównym czynnikiem odpowiedzialnym za straty w transformatorze są straty w jego rdzeniu. Poprawa sprawności transformatorów energetycznych możliwa jest poprzez zastosowanie materiałów magnetycznych o jak najniższej stratności, takich jak taśmy amorficzne oraz nanokrystaliczne [1].

W literaturze podaje się, że zastąpienie rdzenia z blachy transformatorowej przez rdzeń amorficzny daje 75–80% spadek strat w rdzeniu transformatora. Dla jednofazowego transformatora o mocy 50 kVA redukcja tych strat wynosi około 175 W, natomiast dla transformatora trójfazowego o mocy 500 kVA, będącego typową jednostką pracującą powszechnie w Europie, uzyskuje się redukcję strat w rdzeniu rzędu 450 W [1]. Dla przypadku pojedynczego transformatora redukcja strat jest niewielka, jednakże biorąc pod uwagę miliony jednostek pracujących na świecie, całkowite roczne oszczędności energii stają się znaczące. Szacuje się, że dla pięciu największych konsumentów energii elektrycznej, takich jak USA, kraje Unii Europejskiej, Japonia, Chiny oraz Indie, oszczędność energii może wynieść 150–160 TWh [1]. Powyższe szacunki były przeprowadzone przy założeniu sinusoidalnego przebiegu prądu i napięcia w sieci energetycznej. W rzeczywistych warunkach w sieciach występują wyższe harmoniczne, które dodatkowo powodują wzrost strat w transformatorze. Dla transformatorów z rdzeniami z blach elektrotechnicznych, wzrost ten może być 2-krotnie, a nawet 3-krotnie większy, niż w przypadku transformatorów z rdzeniami amorficznymi. Wynika stąd, że możliwy poziom oszczędności energii przy zastosowaniu transformatorów z rdzeniami amorficznymi może być jeszcze wyższy niż podawany w literaturze [1, 2, 3].

Straty mocy

Straty mocy czynnej w transformatorach można podzielić na dwie grupy [4]:

straty w rdzeniu żelaznym, zwane krótko stratami w żelazie DP_Fe lub stratami jałowymi – DP_j,
straty w przewodach uzwojenia, zwane stratami w miedzi DP_Cu lub stratami obciążeniowymi – DP_o.

Straty jałowe są proporcjonalne do kwadratu napięcia i nie zależą od obciążenia. Ponieważ w normalnych warunkach ruchowych napięcie nie ulega większym zmianom, dlatego też straty jałowe uważa się za stałe. Wartość tych strat podawana jest w katalogach. Straty obciążeniowe są wynikiem przepływu prądu przez uzwojenie, a więc można je wyrazić w pewnym uproszczeniu taką samą zależnością, jak straty w przewodach związane są z rezystancją przewodu i w układzie 3-fazowym, przy stałym obciążeniu przewodu [5]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor1

Wzór 1

gdzie:

R_T – rezystancja jednej fazy uzwojenia transformatora,

I – prąd płynący przez uzwojenie.

Przy przepływie prądu znamionowego [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor2

Wzór 2

Dzieląc stronami równania (1) i (2) otrzymuje się:

energooszczedne rozwiazania transformatorow rozdzielczych wzor3

Wzór 3

gdzie:

S – moc pozorna obciążenia.

Zależność (3) pozwala na obliczenie strat przy dowolnym obciążeniu transformatora w zależności od strat przy obciążeniu znamionowym, które podawane są w katalogach.

W szczególności, dla obciążenia maksymalnego [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor4

Wzór 4

Łączne straty mocy czynnej w transformatorze są sumą strat jałowych i obciążeniowych:

energooszczedne rozwiazania transformatorow rozdzielczych wzor5

Wzór 5

Jałowe straty energii czynnej trwają przez czas załączenia transformatora pod napięcie, zaś straty obciążeniowe tylko przy obciążeniu transformatora. Przy założeniu, że transformator załączony jest przez cały rok (365 dni · 24 h = 8760 h), łączne straty energii czynnej w transformatorze można wyznaczyć z zależności [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor6

Wzór 6

gdzie:

S_max – obciążenie maksymalne,

t_ΔPmax – czas trwania maksymalnych strat.

Straty mocy biernej w transformatorze są związane z magnesowaniem rdzenia oraz z reaktancją indukcyjną uzwojenia.

Straty jałowe, powstające przy magnesowaniu rdzenia, można obliczyć z zależności [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor7 1

Wzór 7

gdzie:

i₀ – prąd stanu jałowego transformatora, w [%].

Straty obciążeniowe określa zależność podobnie jak w przewodach [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor8

Wzór 8

Ponieważ dla obciążenia znamionowego:

energooszczedne rozwiazania transformatorow rozdzielczych wzor9

Wzór 9

stąd:

energooszczedne rozwiazania transformatorow rozdzielczych wzor10

Wzór 10

Straty mocy biernej przy obciążeniu znamionowym oblicza się w zależności od składowej biernej napięcia zwarcia [4]:

energooszczedne rozwiazania transformatorow rozdzielczych wzor11

Wzór 11

Harmoniczne

Harmoniczne powodują dodatkowe straty w transformatorze. Kiedy obciążenie transformatora jest bliskie maksymalnemu, straty te mogą prowadzić do przedwczesnych uszkodzeń spowodowanych przegrzewaniem i punktowym wzrostem temperatury uzwojenia. Przy obecnych tendencjach doprowadzania parametrów urządzeń do możliwych granic oraz wzrastającym „zanieczyszczeniu harmonicznymi” w sieciach niskiego napięcia, problem ten pojawia się coraz częściej [5].

Straty w transformatorach są spowodowane stratami magnetycznymi w rdzeniu, prądami wirowymi oraz stratami mocy czynnej na rezystancji uzwojeń. Wśród nich straty wynikające z prądów wirowych są w obecności harmonicznych najbardziej istotne, ponieważ rosną w przybliżeniu z kwadratem częstotliwości. W budynku o typowym, mieszanym obciążeniu straty w transformatorze spowodowane prądami wirowymi mogą być około 9-krotnie wyższe od spodziewanych, powodując w przybliżeniu podwojenie całkowitych strat obciążeniowych. W celu określenia tych nadmiernych strat musi być uprzednio znane widmo harmonicznych prądu obciążenia [5].

Transformatory w Unii Europejskiej

Aktualna norma PN-EN 50464‑1: 2007+A1:2012E Trójfazowe olejowe transformatory rozdzielcze 50 Hz od 50 kVA do 2500 kVA o najwyższym napięciu urządzenia nieprzekraczającym 36 kV. Część 1: Wymagania ogólne wyróżnia dla transformatorów o górnym napięciu znamionowym U_nG £ 36 kV następujące poziomy strat: trzy poziomy znamionowych strat obciążeniowych oznaczonych odpowiednio C_k, B_k, A_k oraz cztery poziomy znamionowych strat jałowych oznaczonych odpowiednio D₀, C₀, B₀ i A₀.

Po wprowadzeniu dyrektyw efektywnościowych dotyczących silników elektrycznych oraz żarówek Unia Europejska wzięła na cel kolejne urządzenia energetyczne – transformatory dystrybucyjne. Unia Europejska wprowadza nowe, zaostrzone maksymalne starty jałowe transformatorów jako dyrektywę, a nie normę. To kluczowa różnica, od wielu lat norma jest bowiem regulacją fakultatywną, natomiast dyrektywa – obligatoryjną dla wszystkich państw członkowskich. I na dzisiaj wygląda na to, że od 1 stycznia 2015 roku będzie można kupić jedynie transformatory dystrybucyjne spełniające wymagania klasy A₀A_k, a od 1 stycznia 2020 roku wymagania te zostaną zaostrzone o dodatkowe 30% [6].

Z punktu widzenia technologicznego i materiałowego już dziś nie ma przeciwwskazań, by producenci transformatorów w całej Europie wytwarzali urządzenia spełniające poziom A₀A_k. Takie transformatory powstają i są odbiorcy, którzy za energooszczędność chcą zapłacić.

Transformator o niższych stratach jałowych jest niestety droższy niż jego tradycyjny odpowiednik. Poziom strat jałowych, których minimalny poziom wyznaczyła właśnie Unia Europejska, nie jest zaskoczeniem dla odbiorców, wielu z nich już od kilku lat stawia bowiem na ekologię i zamawia urządzenia energooszczędne. Mimo iż urządzenia są z założenia droższe, to jeszcze niedawno dwie polskie grupy energetyczne w przetargach publicznych przyznawały dodatkowe punkty za niskie straty, choć dzisiaj liczą się niestety tylko oszczędności krótkoterminowe.

Zainstalowanych i pracujących transformatorów dystrybucyjnych mamy w Polsce ponad ćwierć miliona, w Europie są ich dziesiątki milionów. Dziesiątki tysięcy nowych każdego roku unowocześnia sieci elektroenergetyczne wielu krajów, niewykluczone więc, że nie da się wprowadzić takich zmian w ciągu kilkunastu miesięcy [6].

Energooszczędne rozwiązania

Od wielu lat opracowywane są rozwiązania ograniczające straty [2, 3]. Wykorzystywanie blachy amorficznej w postaci taśmy o grubości 15–25 mm do budowy rdzeni transformatorów, umożliwia znaczące obniżenie strat jałowych. Blacha amorficzna, mająca właściwości ferromagnetyczne, charakteryzuje się nieuporządkowaną strukturą (podobnie jak szkło), dlatego często nazywana jest „szkłem metalicznym”.

Zastosowanie taśmy amorficznej do budowy rdzenia transformatora w miejsce zimnowalcowanych blach elektrotechnicznych pozwala nawet kilkukrotnie zmniejszyć straty w rdzeniu w porównaniu do strat w rdzeniu z materiałów konwencjonalnych. Przykładowo, możemy porównać straty jałowe dla transformatora o mocy 630 kVA, które dla tradycyjnych materiałów rdzenia są na poziomie 860 W, podczas gdy transformatory o tej samej mocy z rdzeniem amorficznym mają straty jałowe poniżej 205 W [6].

Zainteresowanie transformatorami amorficznymi jest duże, ponieważ ich instalacja w sieciach dystrybucyjnych pozwala na znaczące oszczędności energii, tracone właśnie w ramach strat jałowych urządzenia. Trudno jednoznacznie przyjąć, po jakim czasie wyższy koszt zakupu zostanie zrekompensowany poczynionymi oszczędnościami, bo wyliczenia te zależą od przyjętej metodologii i wielu zmiennych – mocy i obciążenia transformatora czy prognozowanych cen energii. Można jednak przyjąć, że bilans ten następuje w okresie od 8 do 15 lat. Przyjmując więc, że urządzenie takie pracuje w sieci zdecydowanie dłużej niż 25 lat, z ekonomicznego punktu widzenia zakup jest jak najbardziej uzasadniony [2, 6].

Kryterium zakupu transformatora biorąc pod uwagę cenę skapitalizowaną, a więc cenę zakupu i koszt eksploatacji, jest powszechnym kryterium stosowanych w energetyce zachodnioeuropejskiej i miejmy nadzieję, że zostanie wprowadzony we wszystkich rodzimych zakładach energetycznych.

Literatura

J. Szczygłowski, M. Najgebauer, K. Chwastek, Energooszczędne transformatory energetyczne, „Przegląd Elektrotechniczny” nr 6/2009.
K. Strzałka, Analiza możliwości zmniejszania strat w transformatorach rozdzielczych, „Elektrotechnika i elektronika”, tom 25, zeszyt 1, 2006.
W. Wilczyński, Wpływ technologii na właściwości magnetyczne rdzeni maszyn elektrycznych, IEl, Warszawa 2003.
I. Wasiak, Elektroenergetyka w zarysie – Przesył i rozdział energii elektrycznej, Politechnika Łódzka, Łódź 2010.
Hans De Keulenaer, Wprowadzenie – Poradnik samodzielnej oceny jakości zasilania, Polskie Centrum Promocji Miedzi 2002.
K. Kuczyński, Możliwości ograniczenia strat w transformatorach rozdzielczych SN/nn, „elektro.info” 10/2013.
