Ochrona przed skutkami oddziaływania cieplnego

Spowodowanymi przez instalacje i urządzenia elektryczne

Osoby, zwierzęta domowe i mienie
powinny być chronione przed następującymi skutkami spowodowanymi
przez instalacje i urządzenia elektryczne:

skutkami
cieplnymi, jak spalenie lub zniszczenie materiałów i zagrożenie
oparzeniem,
płomieniem,
w przypadku zagrożenia pożarowego od instalacji i urządzeń
elektrycznych do innych, znajdujących się w pobliżu, oddzielonych
przez bariery ogniowe przedziałów,
osłabieniem
bezpiecznego działania elektrycznego wyposażenia zawierającego
usługi bezpieczeństwa.

Zobacz także

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Transformatory rozdzielcze w energetyce

Transformatory rozdzielcze w energetyce

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również...

Transformatory to statyczne maszyny elektryczne służące do przetwarzania energii elektrycznej. Stosuje się je do podwyższania lub obniżania napięcia w sieciach elektroenergetycznych. Znajdują one również zastosowanie w zasilaczach UPS, napędach przekształtnikowych i wielu innych urządzeniach. Jedną z wad transformatorów są ich straty własne, które w skali całej sieci dystrybucyjnej i przesyłowej są dość znaczne. Współczesne technologie umożliwiają budowę transformatorów o minimalnych stratach oraz...

Ochrona przed ogniem

Ciepło wytwarzane przez urządzenia elektryczne nie powinno powodować niebezpieczeństwa albo szkodliwych skutków dla materiałów przylegających na stałe do urządzeń lub materiałów znajdujących się w pobliżu urządzeń. Urządzenia elektryczne nie powinny stanowić zagrożenia ogniowego dla materiałów przylegających. Wymagania te są spełnione wówczas, gdy są zachowane zasady podane niżej oraz umieszczone przez producentów urządzeń w instrukcjach.

Ochrona przed zagrożeniem ogniowym spowodowanym temperaturą obudowy urządzeń elektrycznych:

  • urządzenia elektryczne powinny być montowane na materiałach lub w materiałach mających małą przewodność cieplną i wytrzymałych na temperatury stwarzające zagrożenie ogniowe,
  • urządzenia elektryczne należy odgrodzić od elementów obiektu budowlanego materiałami mającymi małą przewodność cieplną i wytrzymałymi na temperatury stwarzające zagrożenie pożarowe,
  • urządzenia elektryczne należy instalować tak, aby ciepło było bezpiecznie rozproszone w dostatecznej odległości od wszystkich materiałów, a szkodliwe skutki efektów cieplnych nie zagrażały tym materiałom, przy czym podpory tych urządzeń powinny mieć małą przewodność cieplną.

Ochrona przed łukiem elektrycznym lub iskrzeniem

Urządzenia elektryczne przyłączone na stałe, które podczas normalnej pracy mogą spowodować powstanie łuku elektrycznego lub iskrzenia, powinny być chronione przez:

  • całkowite osłonięcie materiałem odpornym na działanie łuku elektrycznego,
  • odgrodzenie materiałem odpornym na działanie łuku elektrycznego od tych elementów obiektu budowlanego, w których łuk mógłby spowodować szkody,
  • montowane tak, aby pozwolić na bezpieczne zgaśnięcie łuku w dostatecznej odległości od tych elementów obiektu budowlanego, w których łuk mógłby spowodować szkody.

Materiały odporne na działanie łuku elektrycznego, stosowane na obudowy lub przegrody, powinny:

  • być niezapalne,
  • mieć małą przewodność cieplną,
  • mieć odpowiednią grubość zapewniającą mechaniczną wytrzymałość (na przykład arkusz wykonany z włókna szklanego i silikonu o grubości 20 mm).

Ochrona przed promieniowaniem cieplnym

Urządzenia elektryczne, zainstalowane na stałe, wytwarzające zogniskowane lub skupione promieniowanie cieplne, powinny znajdować się w odpowiedniej, dostatecznej odległości od wszelkich przedmiotów lub elementów obiektu budowlanego, tak aby w normalnych warunkach pracy nie narażały ich na osiągnięcie niebezpiecznej temperatury.

Ochrona przed palnymi cieczami

Urządzenia elektryczne, zainstalowane na stałe, zawierające ponad  25 litrów cieczy palnych, powinny mieć zabezpieczenie przed rozprzestrzenianiem się płonącej cieczy i produktów jej spalania (płomień, dym, gazy toksyczne) do innych części obiektu budowlanego.

Jako środki zabezpieczające mogą być uważane:

  • studzienki do zbierania wyciekającej palnej cieczy, umożliwiające jej spalenie w przypadku powstania ognia,
  • usytuowanie urządzenia elektrycznego w pomieszczeniu o odpowiedniej odporności ogniowej, wyposażonym w progi lub inne środki zapobiegające rozprzestrzenianiu się cieczy poza to pomieszczenie. Pomieszczenie to powinno mieć połączenia wentylacyjne jedynie z atmosferą zewnętrzną.

Jeżeli cieczy jest mniej niż 25 litrów, wystarcza zabezpieczenie tylko przed jej wyciekaniem. Zaleca się, aby w przypadku powstania pożaru zostało bezzwłocznie wyłączone zasilanie urządzenia w energię elektryczną.

Ochrona przed oparzeniem

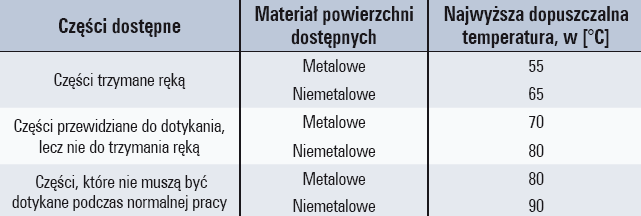

Dostępne części urządzenia elektrycznego, znajdujące się w zasięgu ręki, nie powinny osiągać temperatury mogącej spowodować oparzenia osób. W tabeli 1. podane są najwyższe dopuszczalne temperatury, w normalnych warunkach pracy, dla części urządzeń elektrycznych znajdujących się w zasięgu ręki.

Wszystkie części instalacji, które w normalnych warunkach eksploatacji mogą nawet na krótko osiągnąć temperatury przekraczające te wartości, powinny być osłonięte tak, aby niemożliwe było przypadkowe ich dotknięcie. Jeżeli normy przedmiotowe na urządzenia elektryczne podają inne dopuszczalne temperatury niż zawarte w tabeli, należy przyjąć ich wymagania.

Ochrona przed przegrzaniem

Ochrona przed przegrzaniem dotyczy:

  • systemów wymuszonego ogrzewania powietrzem,
  • urządzeń do wytwarzania gorącej wody lub pary,
  • urządzeń do ogrzewania przestrzeni.

W przypadku stosowania systemów wymuszonego ogrzewania powietrzem należy przestrzegać następujących warunków:

  • elementy grzewcze, inne niż centralne grzejniki akumulacyjne, nie mogą być włączane przed ustaleniem się odpowiedniego przepływu powietrza,
  • elementy grzewcze muszą być wyłączane, jeżeli przepływ powietrza jest mniejszy niż wymagany,
  • system należy wyposażyć w dwa, niezależne od siebie, regulatory temperatury, których zadaniem jest zapobieganie wzrostowi temperatury w kanałach powietrznych, ponad wartość dopuszczalną

Elementy wsporcze, obramowania i obudowy grzejników, powinny być wykonane z trudno palnego materiału. Urządzenia do wytwarzania gorącej wody lub pary powinny spełniać następujące wymagania:

  • należy je skonstruować lub sytuować w sposób zabezpieczający przed przegrzewaniem w każdych warunkach pracy,
  • jeżeli urządzenie jako całość nie spełnia wymagań odpowiednich norm, należy zastosować zabezpieczenie niepowracające po zadziałaniu do pierwotnego położenia, funkcjonujące niezależnie od termostatu (np. ogranicznik temperatury, wyłącznik termiczny),
  • jeżeli urządzenie nie ma swobodnego odpływu wody, powinno być wyposażone w przyrząd ograniczający jej ciśnienie (zawór bezpieczeństwa).

Rama i obudowa urządzenia do ogrzewania przestrzeni powinny być wykonane z trudno palnego materiału. Boczne ścianki grzejników promiennikowych, do których nie dociera promieniowanie cieplne, powinny mieć dostateczną odległość od łatwopalnych części. W przypadku zmniejszenia odległości przy wykorzystaniu niełatwopalnej przegrody, przegroda ta powinna być w odległości co najmniej 1 cm od obudowy grzejnika i łatwopalnych części. Grzejniki promiennikowe powinny być montowane tak, że w kierunku promieniowania jest zapewniona bezpieczna odległość, co najmniej 2 m od łatwopalnych części.

Odporność ogniowa przewodów i kabli

Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału z zachowaniem właściwości zapewniających poprawne funkcjonowanie urządzeń oraz ich skutecznej ochrony przeciwporażeniowej przez czas wymagany do uruchomienia i działania urządzenia. Przewody i kable umieszczone w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi powinny być odporne na oddziaływanie wody.

Jeżeli przewody i kable ułożone są w ognioochronnych kanałach instalacyjnych, to wówczas wymaganie odporności na oddziaływanie wody uznaje się za spełnione. Przewody i kable elektryczne w obwodach urządzeń alarmu pożaru, oświetlenia awaryjnego i łączności powinny mieć klasę PH odpowiednią do czasu wymaganego do działania tych urządzeń, zgodnie z wymaganiami Polskiej Normy dotyczącej metody badań palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających. Przewody i kable powinny być tak zaprojektowane i wykonane, aby w wymaganym czasie nie nastąpiła przerwa w dostawie energii elektrycznej o wymaganych parametrach, z zachowaniem skutecznej ochrony przeciwporażeniowej, lub przekazie sygnału spowodowana oddziaływaniami elementów budynku lub wyposażenia. Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń może być ograniczony do 30 minut, o ile przewody i kable znajdują się w obrębie przestrzeni chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi.

Przewody i kable elektryczne oraz inne instalacje wykonane z materiałów palnych, prowadzone w przestrzeni podpodłogowej podłogi podniesionej i w przestrzeni ponad sufitami podwieszonymi, wykorzystywanej do wentylacji lub ogrzewania pomieszczenia, powinny mieć osłonę lub obudowę o klasie odporności ogniowej co najmniej EI 30, a w budynku wysokościowym lub w budynkach ze strefą pożarową o gęstości obciążenia ogniowego ponad 2000 MJ/m2, co najmniej EI 60.

Przeciwpożarowy wyłącznik prądu

Wyłącznik ten odcina dopływ prądu do wszystkich obwodów z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Należy go stosować w strefach pożarowych o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem. Powinien być umieszczony w pobliżu głównego wejścia do budynku lub złącza i odpowiednio oznakowany zgodnie z Polską Normą dotyczącą znaków bezpieczeństwa oraz technicznych środków przeciwpożarowych.

Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może powodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne i obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru.

Środki ostrożności, w przypadku szczególnego ryzyka ognia

Urządzenie elektryczne powinno być tak dobrane i zainstalowane, aby jego temperatura w normalnym użytkowaniu i przewidywanym wzroście temperatury podczas uszkodzenia nie mogła spowodować powstania ognia. Oprzewodowanie występujące na trasach ewakuacji powinno znajdować się poza zasięgiem ręki, chyba że jest zapewniona ochrona przed mechanicznym uszkodzeniem, które może się zdarzyć podczas ewakuacji. Oprzewodowanie na trasach ewakuacji powinno być tak krótkie, jak to praktycznie możliwe i nie powinno rozprzestrzeniać płomieni. Wymaganie powyższe może być osiągnięte przez zastosowanie:

  • kabli elektrycznych spełniających badania w warunkach ogniowych,
  • systemów prowadzenia przewodów i kabli elektrycznych w rurach, korytkach lub na drabinkach sklasyfikowanych jako nierozprzestrzeniające płomieni,
  • systemów przewodów szynowych.

Oprawy oświetleniowe powinny być instalowane w odpowiedniej odległości od łatwopalnych materiałów. Jeżeli nie jest podana przez producentów żadna inna informacja, reflektory i rzutniki powinny być instalowane w odległościach od łatwopalnych materiałów wynoszących, co najmniej:

  • £100 W – 0,5 m,
  • >100 W do 300 W – 0,8 m,
  • >300 W do 500 W – 1,0 m,
  • >500 W mogą być konieczne większe odległości.

Oprawy oświetleniowe oznaczone są odpowiednie do instalowania na normalnie łatwopalnej powierzchni. Lampy i inne podzespoły opraw oświetleniowych powinny być chronione od spodziewanych mechanicznych narażeń. Takie środki ochronne nie powinny być mocowane do oprawek lamp, chyba że są one integralną częścią oprawy. Oprawa oświetleniowa z lampą, która mogłaby wyrzucić łatwopalne materiały w przypadku uszkodzenia, powinna być zainstalowana z bezpieczną ochronną osłoną lampy zgodnie z instrukcją producenta. Obudowy urządzeń elektrycznych, takich jak grzejniki lub oporniki, nie powinny przekroczyć następujących temperatur:

  • 90°C w warunkach normalnych,
  • 115°C w warunkach uszkodzenia.

Na obudowie urządzenia elektrycznego nie powinny gromadzić się materiały, takie jak pył albo włókna w takiej ilości, by spowodować zagrożenie ogniowe. Powinien być użyty system instalacji nierozprzestrzeniający płomieni. Końcowe obwody zasilające pomieszczenie albo przechodzące przez nie i odbiorniki elektryczne, powinny być chronione przed uszkodzeniem izolacji w sposób następujący:

  • w układach sieci TN i TT powinny być użyte urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym IDn£30 mA,
  • tam, gdzie zwarcia rezystancyjne mogą spowodować pożar, np. dla ogrzewania ogólnego z cienkimi elementami grzewczymi, znamionowy prąd różnicowy powinien wynosić IDn£30 mA,
  • w układach sieci IT urządzenia kontroli izolacji monitorujące całą instalację powinny być zarówno z akustyczną, jak i z wizualną sygnalizacją. Alternatywnie może zostać użyte urządzenie ochronne różnicowoprądowe o znamionowym prądzie różnicowym takim, jak wyszczególniono wyżej dla układów sieci TN i TT,
  • w przypadku podwójnego zwarcia z ziemią czasy wyłączenia powinny być zgodne z normą PN-HD 60364-4-41.

Dobór i budowa instalacji w pomieszczeniach z zagrożeniem dóbr znaczącej wartości

Wymagania dotyczą doboru i budowy instalacji elektrycznych w obiektach, takich jak: narodowe pomniki, muzea i inne publiczne budynki oraz stacje kolei, porty lotnicze, laboratoria, centra komputerowe, pewne rodzaje zakładów przemysłowych i obiekty magazynowe. W wyżej wymienionych obiektach należy rozważyć instalowanie:

  • przewodów i kabli o izolacji mineralnej, przewodów i kabli z ulepszonymi cechami odporności ogniowej w przypadku zagrożenia ogniem,
  • przewodów i kabli na trudno palnych litych ścianach, sufitach i podłogach,
  • przewodów i kabli w obszarach z konstrukcyjnymi podziałami mającymi zdolność odporności ogniowej przez czas 30 min albo 90 min, ten ostatni na klatkach schodowych domów mieszkalnych i koniecznych dla nagłej potrzeby ucieczki.
