Eksploatacja rozdzielnic SN w trudnych warunkach

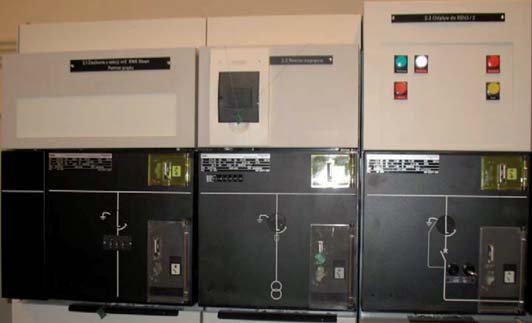

Fot. 1. Łatwa kontrola stanu położenia styków łączników

Fot. 1. Łatwa kontrola stanu położenia styków łączników

Rozdzielnice SN są przeznaczone najczęściej do rozdziału energii elektrycznej prądu przemiennego o częstotliwości 50Hz, przy znamionowym napięciu do 36 kV w sieciach rozdzielczych energetyki przemysłowej i zawodowej. W celu podniesienia bezpieczeństwa obsługi i usprawnienia zabiegów konserwacyjnych pola są podzielone na oddzielne przedziały. Przedziały te są tak zaprojektowane, aby wytrzymywały nagłe przyrosty temperatury i ciśnienia, spowodowane ewentualnym wystąpieniem łuku wewnętrznego przez zastosowanie odpowiednich klap i kanałów wydmuchowych.

Zobacz także

Straty energii w sieciach i transformatorach rozdzielczych SN/nn – zagadnienia wybrane

Straty energii w sieciach i transformatorach rozdzielczych SN/nn – zagadnienia wybrane Straty energii w sieciach i transformatorach rozdzielczych SN/nn – zagadnienia wybrane

Straty są nierozłącznie związane z przepływem energii lecz nie wszystkie z funkcją przepływu. Podstawowym podziałem strat może być ten według źródeł ich powstawania. W ten sposób możemy rozróżnić straty...

Straty są nierozłącznie związane z przepływem energii lecz nie wszystkie z funkcją przepływu. Podstawowym podziałem strat może być ten według źródeł ich powstawania. W ten sposób możemy rozróżnić straty techniczne od strat handlowych. Straty techniczne związane są ze zjawiskami fizycznymi, które towarzyszą przepływowi energii elektrycznej przez sieć. Straty handlowe związane są natomiast ze sprzedażą energii [1].

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Obecnie produkowane rozdzielnice mają coraz mniejsze gabaryty, dlatego na szczególną uwagę zasługują elementy zapewniające dekompresję gazów powstających w czasie zwarcia. Nie można również zapominać o właściwym doborze rozdzielnicy do warunków środowiskowych, w których będzie ona pracować – biorąc pod uwagę temperaturę, wilgotność i zapylenie.

Podstawowe typy rozdzielnic SN

Coraz częściej stosowane są rozdzielnice średniego napięcia w izolacji gazowej – sześciofluorku siarki SF6. Tego typu rozdzielnice są odporne na wpływ środowiska zewnętrznego i praktycznie nie wymagają zabiegów konserwacyjnych. Modułowa struktura elektronicznego systemu nadzoru i zwarta budowa decydują o właściwym rozwiązaniu dla energetyki, budownictwa komercyjnego i przemysłu. Zakres pól rozdzielnicy stanowią pola wyłącznikowe, rozłącznikowe i pomiarowe. Kable do rozdzielnicy podłączane są coraz częściej poprzez głowice konektorowe łączone na wcisk z izolatorem przepustowym [5].

Tańszą alternatywą są rozdzielnice SN w obudowie metalowej z izolacją powietrzną. Rozdzielnice te charakteryzują się wysoką uniwersalnością, co pozwala stosować je zarówno w tańszych systemach rozdzielczych rozłącznikowych, jak i w systemach wymagających zastosowania wyłączników.

Podstawowy zakres wymagań dla fabrycznie montowanych rozdzielnic prądu przemiennego o częstotliwości sieciowej do 60 Hz włącznie, na napięcia znamionowe w zakresie 1–52 kV, przedstawione są w normach:

  • PN-EN 62271-200:2012E Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kV do 52 kV włącznie,
  • PN-EN 62271-201:2010P Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 201: Rozdzielnice prądu przemiennego w osłonach izolacyjnych na napięcia znamionowe wyższe niż 1 kV do 52 kV włącznie,
  • PN-EN 62271-203:2012E Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 203: Rozdzielnice z izolacją gazową w osłonach metalowych na napięcia znamionowe wyższe niż 52 kV.

Budowa pól rozdzielczych

Rozdzielnica SN może być podzielona na przedziały [5, 6].

Przedział szyn zbiorczych

Przedział szyn zbiorczych izolowanych powietrzem jest usytuowany w górnej części pola i zazwyczaj przebiega wzdłuż całej rozdzielnicy. Pole pomiarowe lub sprzęgłowe usytuowane w części środkowej rozdzielnicy dzieli główny przedział szyn zbiorczych.

Przedział rozłącznika

Trójpołożeniowy rozłącznik jest umieszczony pomiędzy przedziałem szyn zbiorczych i przedziałem kablowym. Jego osłona może być wykonana z żywicy epoksydowej i stali nierdzewnej, tworzących wypełnioną gazem SF6 obudowę, w której są umieszczone elektryczne części obwodu głównego rozłącznika. Dolna część osłony rozłącznika wykonana jest ze stali nierdzewnej i może stanowić metalową przegrodę między przedziałem szyn zbiorczych i przedziałem kablowym. Takie rozwiązanie czyni produkt bezpieczniejszym, dzięki skutecznej ochronie przed dotykiem bezpośrednim.

Przedział kablowy

Około 75% objętości pola jest zarezerwowane dla przyłączy kabli zasilających/odpływowych, bezpieczników, uziemników lub przekładników. Najczęściej stosuje się wyłączniki próżniowe lub z gazem SF6. Pola wyposażone w rozłączniki zawierają blokady zapewniające odłączenie wszystkich części będących wewnątrz pod napięciem oraz ich uziemienie przed otwarciem przedziału. Taki przedział jest oznakowany jako „dostępny przedział kontrolowany blokadą” („interlock-controlled accessible compartment”). Pola niewyposażone w rozłączniki zawierają elementy umożliwiające blokowanie dostępu do wewnątrz przedziału poprzez założenie kłódki. Taki przedział jest oznakowany jako „przedział dostępny na podstawie procedury” („procedure-controlled accessible compartment”).

Przedział napędu

Przedział zawiera miejsce pod następujące wyposażenie: napęd rozłącznika i uziemnika, zespół blokady mechanicznej wraz ze wskaźnikami stanu położenia, wyzwalacze otwierające, wskaźniki obecności napięcia oraz styki pomocnicze.

Przedział niskiego napięcia

W zależności od użytej aplikacji przedział występuje w dwóch wykonaniach: podstawowej lub powiększonej. Przedział można wyposażać w obwody wtórne, listwy zaciskowe i aparaturę zabezpieczeniową.

Otwory dekompresyjne

Otwory dekompresyjne w tylnej ścianie pól otwierają się i kierują nadmiar gazów pod ciśnieniem poza rozdzielnicę. Opcjonalnie można doposażyć pola w kanały wydmuchowe i filtry. W ten sposób ryzyko poranienia personelu obsługi w przypadku wystąpienia ewentualnego łuku wewnętrznego jest zminimalizowane. W tylnej ścianie każdego pola występują dwa otwory dekompresyjne zamknięte klapami wydmuchowymi:

  • górny otwór dekompresyjny przeznaczony jest dla przedziału szyn zbiorczych i rozłącznika,
  • dolny otwór dekompresyjny przeznaczony jest dla wyłącznika i przedziału kablowego.

Inny przykład klap wydmuchowych to umieszczenie ich na górze rozdzielnicy, co powoduje wydostawanie się gazów ponad głowami obsługi w kierunku sufitu. Z tego względu wskazane jest umieszczenie rozdzielnicy w pomieszczeniu o wysokości zalecanej przez producenta rozdzielnicy.

Wykonania przeznaczone dla górnictwa

Rozdzielnice SN eksploatowane w podziemnych zakładach górniczych muszą spełniać wymagania określone w Ustawie z dnia 9 czerwca 2011 r. – Prawo geologiczne i górnicze [1] i rozporządzeniach: Rozporządzeniu Ministra Gospodarki z dnia 28 czerwca 2002 r. w sprawie bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych [2] i Rozporządzeniu Ministra Gospodarki z dnia 30 kwietnia 2004 r. w sprawie dopuszczania wyrobów do stosowania w zakładach górniczych [3]. Wymagania te są bardziej restrykcyjne niż te, które obowiązują w innych zakładach przemysłowych. Wynika to w głównej mierze z konieczności ochrony zdrowia i życia ludzi oraz bardzo trudnych warunków użytkowania urządzeń elektroenergetycznych.

Zgodnie z punktem 3.3.6 i 3.3.7 załącznika nr 1 do Rozporządzenia Ministra Gospodarki z dnia 30 kwietnia 2004 r. w sprawie dopuszczania wyrobów do stosowania w zakładach górniczych, sprzęt elektryczny i aparatura łączeniowa na napięcie powyżej 1 kV prądu przemiennego i napięcie powyżej 1,5 kV prądu stałego, powinny być wykonane w sposób zapewniający bezpieczeństwo w czasie pracy i konserwacji. Wykonanie sprzętu zgodnie z wymaganiami określonymi w odpowiednich Polskich Normach stwarza domniemanie, że wyrób jest bezpieczny.

Zgodnie z punktem 3.3.8 załącznika nr 1 do rozporządzenia [3] sprzęt elektryczny powinien być dostosowany do napięć znormalizowanych zgodnie z Polską Normą dla wysokonapięciowej aparatury rozdzielczej i sterowniczej uzupełnionej o wartości 3,3 kV i 6 kV.

Kable, szyny, przewody i części przewodzące urządzeń powinny być wykonane z miedzi. Obudowy i izolacje przewodów elektrycznych powinny być wykonane z materiałów niepalnych lub trudno zapalnych. Materiały użyte na obudowy powinny być odporne na działanie czynników chemicznych, mechanicznych i elektrycznych. Stopień ochrony przed dotykiem bezpośrednim niebezpiecznych części obwodów głównych i pomocniczych oraz szkodliwym wnikaniem wody nie może być mniejszy niż IP54 [3, 4]. Natomiast stopień ochrony wewnętrznych przegród nie może być mniejszy niż IP32.

Maksymalna zawartość aluminium użytego do budowy obudowy urządzenia elektrycznego nie może wynosić masowo więcej niż 15% [3].

Rozdzielnice i wyposażenie w nich zainstalowane powinno być przystosowane m.in. do temperatury otoczenia w zakresie od –10°C do +40°C oraz wilgotności względnej do 95% w temperaturze +40°C [3].

Dodatkowo w rozdzielnice powinny być wyposażone w łączniki uziemiające, a łączniki stosowane powinny nie zawierać oleju. Rozdzielnice powinny być wykonane w sposób zapewniający zmniejszenie prawdopodobieństwa wystąpienia zwarć wewnętrznych oraz zmniejszenia ich skutków. Wykonanie rozdzielnic zgodnie z wymaganiami określonymi w Polskiej Normie stwarza domniemanie, że wymaganie zostało spełnione.

Obwody sterownicze powinny uniemożliwić niekontrolowane załączenie łącznika: w wyniku wstrząsów drgań mechanicznych lub spowodowanym oddziaływaniem prądów błądzących lub w przypadku zaniku napięcia, a następnie jego powrotu (nie dotyczy maszyn o przeznaczeniu specjalnym, których samoczynne załączenie jest wymagane procesem technologicznym) lub przy wzroście napięcia zasilania do 1,5-krotnej wartości napięcia znamionowego [3].

Elementy wykonawcze obwodów sterowniczych, spełniających jednocześnie funkcję obwodów kontroli ciągłości uziemienia, powinny powodować wyłączenie i zablokowanie możliwości załączenia w przypadku wzrostu rezystancji obwodu powyżej 100Ω [3].

Na rynku możemy spotkać ognioszczelne rozdzielnice średniego napięcia przeznaczone do pracy w podziemnych zakładach górniczych, w pomieszczeniach zaliczonych do stopnia „a”, „b” lub „c” niebezpieczeństwa wybuchu metanu oraz klasy „A” lub „B” zagrożenia wybuchem pyłu węglowego. W ognioszczelnych polach rozdzielczych stosuje się najczęściej wysokiej jakości mikroprocesorowe zespoły zabezpieczeń oraz wyłączniki lub styczniki średnich napięć w obwodach mocy. Pola rozdzielcze mogą być wyposażone w dwa odłączniki (szynowy i liniowy, wersja standardowa) lub 3 odłączniki (szynowy i dwa liniowe, wersja dwuodpływowa) z uziemnikiem szybkim. Zastosowanie aparatury łączeniowej i sterowników polowych zapewnia dużą funkcjonalność i wysoki poziom bezpieczeństwa obsługi w systemach energetycznych kopalń metanowych [7].

Pola rozdzielcze mogą być wyposażone w aparaturę sterowniczą oraz opcjonalnie w aparaturę teletransmisyjną w wykonaniu iskrobezpiecznym kategorii „ia”. Możemy spotkać następujące rodzaje sterowania polem rozdzielczym [7]:

  • sterowanie lokalne (z blokadą oraz bez blokady),
  • sterowanie zdalne (z blokadą oraz bez blokady),
  • sterowanie i wizualizacja z systemu dyspozytorskiego (poprzez system teletransmisyjny) w wersjach obsługujących iskrobezpieczną linię telefoniczną oraz cyfrowe magistrale w standardzie RS-422/RS-485.

Literatura

  1. Ustawa z dnia 9 czerwca 2011. – Prawo geologiczne i górnicze (DzU z 2011 r., nr 163, poz. 981, z późn. zm.).
  2. Rozporządzenie Ministra Gospodarki z dnia 28 czerwca 2002 r. w sprawie bezpieczeństwa i higieny pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych zakładach górniczych (DzU z 2002 r., nr 139, poz. 1169 z późn. zm.).
  3. Rozporządzenie Ministra Gospodarki z dnia 30 kwietnia 2004 r. w sprawie dopuszczania wyrobów do stosowania w zakładach górniczych (DzU z 2004 r., nr 99, poz. 1003 z późn. zm).
  4. W. Dołęga, Wybrane aspekty modernizacji rozdzielnic SN i nn w podziemnych zakładach górniczych, „elektro.info” 10/2011.
  5. K. Kuczyński, Budowa rozdzielnic SN – wybrane zagadnienia, „elektro.info” 7–8/2011.
  6. Materiały firmy ABB.
  7. Materiały firmy Elektrometal.
