Użytkowanie energii elektrycznej na placu budowy (część 4.)

Bezpieczne użytkowanie instalacji i urządzeń elektrycznych

inż. Radosław Lenartowicz , mgr inż. Janusz Strzyżewski | elektro.info 4/2008 | 2010-01-28

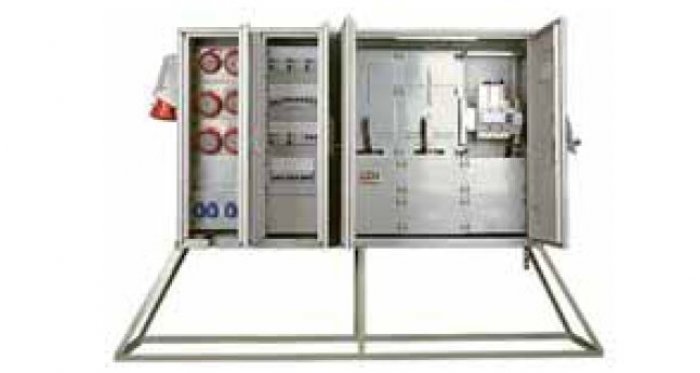

Duża rozdzielnica budowlana – z prawej strony miejsce na układ pomiaru energii elektrycznej

Wymagania dotyczące bezpieczeństwa i higieny pracy na budowie zostały określone w wielu aktach prawnych (więcej na ten temat pisaliśmy w numerze 12/2007). Jednym z nich jest Rozporządzenie Ministra Infrastruktury z 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, obowiązujące od 11 lipca 2003 roku (DzU nr 120 z 10 lipca 2003 r., poz. 1126).

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

mgr Przemysław Gogojewicz Właściwe utrzymanie stanu technicznego instalacji elektrycznej

Właściwe utrzymanie stanu technicznego instalacji elektrycznej

Właściwe utrzymanie stanu technicznego instalacji elektrycznej jest kluczowe dla bezpieczeństwa mieszkańców, zapobiegania pożarom oraz zapewnienia bezawaryjnego działania urządzeń. Zgodnie z polskim prawem budowlanym, odpowiedzialność za stan techniczny spoczywa na właścicielu lub zarządcy nieruchomości.

We wrześniu 2003 roku weszło w życie Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. (DzU nr 47 z 19 marca 2003 r., poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Rozporządzenie zostało wydane na podstawie Ustawy Kodeks pracy (DzU nr 21 z 1998 r. z późniejszymi zmianami). Określa warunki, w jakich należy prowadzić prace budowlano-instalacyjne. Nakłada w tym zakresie szereg obowiązków na wykonawcę robót, a w praktyce na kierownika budowy.

Człowiek pełniący tę bardzo odpowiedzialną funkcję powinien posiadać wiedzę w wielu dziedzinach zarówno w tych dotyczących spraw technicznych czy organizacyjnych, jak i na temat zagadnień formalno-prawnych. Przepisy zobowiązują wykonawcę do opracowania, przed przystąpieniem do realizacji robót, instrukcji bezpiecznego ich wykonywania. Stanowi ona element tzw. „planu BIOZ” (patrz Rozporządzenie Ministra Infrastruktury z 23.06.2003 r.). Z instrukcją muszą być zaznajomieni pracownicy, w takim zakresie, jaki odpowiada wykonywanym przez nich pracom.

Egzamin kwalifikacyjny grupa 1 - Wydanie VIII uaktualnione. Stan prawny - 31 marca 2015 r. >>

SPRAWDŹ ZAWARTOŚĆ >>

Rozporządzenie zobowiązuje wykonawcę do właściwego zagospodarowania terenu budowy. Przed rozpoczęciem właściwych prac należy:

ogrodzić teren (wysokość ogrodzenia min. 1,5 m),
wyznaczyć strefy niebezpieczne,
wykonać drogi, wyjścia i przejścia dla pieszych,
doprowadzić „media” potrzebne na budowie (energię elektryczną, wodę itp.),
zapewnić odprowadzenie lub utylizację powstających na budowie ścieków,
urządzić zaplecze higieniczno-sanitarne i socjalne,
zapewnić oświetlenie naturalne i sztuczne,
zapewnić właściwą wentylację miejsc pracy,
zapewnić łączność telefoniczną,
urządzić składowiska materiałów i wyrobów,
wyznaczyć miejsca postojowe dla pojazdów używanych przy realizacji robót.

Rozporządzenie przewiduje konieczność oznakowania i oświetlenia przejść i stref niebezpiecznych. Ponadto strefy niebezpieczne należy ogrodzić i oznakować w sposób uniemożliwiający dostęp osobom postronnym. Do stref niebezpiecznych należą m.in. rejony pracy dźwigów i żurawi, miejsca zagrożone spadaniem z wysokości przedmiotów, miejsca wykonywanych głębszych wykopów, a także prace prowadzone w pobliżu istniejących sieci podziemnych i nadziemnych, w tym elektroenergetycznych kablowych i napowietrznych (więcej na ten temat pisaliśmy w numerze 3/2008 „elektro.info”).

Na placu budowy występują różne warunki użytkowania urządzeń elektrycznych. W budynkach stacjonarnych zaplecza są one takie same jak w innych obiektach, np. biurach, warsztatach czy magazynach położonych poza placem budowy. W obiektach w trakcie realizacji i na terenie budowy warunki te są skrajnie różne. Praktycznie wszędzie występuje zwiększone zagrożenie porażeniem prądem elektrycznym spowodowane:

zmniejszeniem odporności organizmu człowieka wywołanego zawilgoceniem naskórka i zanieczyszczenia pyłem,
ograniczeniem swobody ruchów, trudną pozycją pracy,
niedostatecznym oświetleniem miejsca pracy,
bliskim sąsiedztwem wielu metalowych przedmiotów, rurociągów, konstrukcji,
bezpośrednim kontaktem z uziemionymi masami metalowymi, pracą na konstrukcjach, platformach, stropach żelbetowych,
kontaktem z zawilgoconym podłożem, ziemią,
pracą w trakcie opadów atmosferycznych,
użytkowaniem ręcznych narzędzi i lamp,
niedostatecznymi kwalifikacjami i brakiem znajomości zasad BHP przez zatrudnionych pracowników.

Dlatego też należy dużą uwagę poświęcić zagadnieniom dotyczącym ochrony przed porażeniem prądem elektrycznym. Środki tej ochrony można podzielić na organizacyjne i techniczne.

Środki ochrony – organizacyjne i techniczne

Środki ochrony tzw. organizacyjne obejmują takie zagadnienia jak dbanie o odpowiednie kwalifikacje personelu, wyposażenie placu budowy i pracowników w sprzęt ochronny, organizację szkoleń oraz inne działania, np. oznakowanie stref niebezpiecznych. Ważną sprawą jest zabezpieczenie elektrycznych rozdzielnic budowlanych przed dostępem osób nieupoważnionych. Odległość do zasilanych z nich odbiorników nie może przekraczać 50 metrów. Zalecenie to ma na celu zapewnienie możliwości szybkiego, także ręcznego, wyłączenia napięcia w obwodzie w przypadku zaistnienia takiej konieczności. Omawiane Rozporządzenie Ministra Infrastruktury z 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia przewiduje ponadto konieczność bezpiecznego przyłączenia odbiorników energii elektrycznej do rozdzielnic, a także zabezpieczenie przewodów elektrycznych przed uszkodzeniami mechanicznymi. Wymagane są ponadto: przeprowadzanie okresowych kontroli stacjonarnych urządzeń elektrycznych pod względem bezpieczeństwa ich działania, nie rzadziej niż raz na miesiąc, oraz kontrola stanu i rezystancji izolacji tych urządzeń przez pomiar jej wartości, nie rzadziej niż raz na pół roku.

Kontrolę należy także przeprowadzić:

przed uruchomieniem urządzenia po dokonanych naprawach lub wymianie części,
przed uruchomieniem po miesięcznym lub dłuższym nieużytkowaniu,
przed uruchomieniem po przemieszczeniu urządzenia.

W instalacjach elektrycznych występujących na budowie stosuje się jako zabezpieczenie przed porażeniem prądem elektrycznym (zgodnie z PN-IEC 60364-7-704:1999) ochronę przed dotykiem bezpośrednim „podstawową” oraz ochronę przed dotykiem pośrednim „ochronę przy uszkodzeniu” lub obie te ochrony jednocześnie (zgodnie z wymogami normy PN-EN 64140 Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń, zamiast „ochrona przed dotykiem bezpośrednim” należy stosować pojecie „ochrona podstawowa” oraz zamiast „ochrona przed dotykiem pośrednim” – „ochrona przy uszkodzeniu”). W normalnych warunkach eksploatacji ochronę podstawową stanowi izolacja robocza, w którą fabrycznie wyposażone jest każde urządzenie, osprzęt lub przewody elektryczne. Izolacja ta jest dostosowana do napięcia, przy którym pracuje dane urządzenie lub przewód. Rozróżniamy np. przewody o izolacji 250 V, 500 V, 1000 V. Podobnie np. silniki przystosowane do rozruchu za pośrednictwem przełącznika gwiazda – trójkąt mają izolację na napięcie 660 V, podczas gdy normalnie izolacja silników jest wykonywana na 500 V.

Środki ochrony dodatkowej w warunkach budowy to:

ograniczenie napięcia zasilającego odbiorniki do 25 V ac lub 60 V dc,
samoczynne wyłączanie zasilania poprzez instalowanie wyłączników różnicowoprądowych oraz nadmiarowo-prądowych,
stosowanie urządzeń II klasy ochronności oznakowanych na tabliczce znamionowej symbolem podwójnego kwadratu i wyposażonych w specjalną wtyczkę bez styku ochronnego,
separację odbiornika (zasilanie za pośrednictwem transformatora separacyjnego),
połączenia wyrównawcze,
stosowanie narzędzi zasilanych z własnych akumulatorów o bardzo niskim napięciu.

Rozdzielnice budowlane i dźwigowe powinny mieć obudowę o stopniu ochrony IP43. Pozostałe urządzenia zasilane z gniazd wtyczkowych powinny mieć obudowę o stopniu ochrony co najmniej IP44 (wg normy PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP)). Wybór środków ochrony zależy od strefy, w której są eksploatowane urządzenia elektryczne (tab. 1.).

Strefa I

Jest to strefa, w której znajdują się elementy związane z zasilaniem budowy w energię elektryczną wraz z urządzeniami rozdzielczymi, pomiarowymi, zabezpieczającymi i ochronnymi całego terenu. Ogrodzenie tej strefy powinno ograniczać dostęp osobom nieupoważnionym, a jego wysokość powinna wynosić co najmniej 2 m i wyróżniać się oznakowaniem i odpowiednimi tablicami ostrzegawczymi. W strefie tej ochronę podstawową powinna zapewnić izolacja i obudowy o stopniu ochrony co najmniej IP43.

Ochronę w przypadku uszkodzenia powinno zapewniać samoczynne wyłączenie zasilania. Dla napięcia 230/400 V samoczynne wyłączenie zasilania powinno nastąpić w czasie nieprzekraczającym 0,2 s. Celowe jest zabezpieczenie terenu budowy i rozbiórki wyłącznikiem ochronnym różnicowoprądowym selektywnym o znamionowym prądzie różnicowym nie większym niż 500 mA, zainstalowanym w linii zasilającej urządzenia rozdzielcze nn. Wyłącznik ten zapewnia prawidłową ochronę przy uszkodzeniu nie tylko dla urządzeń rozdzielczych nn, ale również linii zasilających strefy II, obudów rozdzielnic strefy III. Jest także rezerwowym urządzeniem ochronnym dla strefy IV.

Strefa II

Strefa ta obejmuje linie zasilające napowietrzne, kablowe lub przewody oponowe. Ochronę podstawową w tej strefie stanowi izolacja przewodów i kabli, a ochronę w przypadku uszkodzenia – wyłącznik ochronny różnicowoprądowy selektywny zainstalowany w strefie I. Linie powinny być prowadzone możliwie najkrótszymi trasami, najlepiej bez skrzyżowań z drogami transportowymi. Linie zasilające powinny być zabezpieczone przed skutkami zwarć i przeciążeń. Zaleca się prowadzenie linii zasilających przewodami izolowanymi, przewodami oponowymi lub kablami podwieszonymi na słupach.

Strefa III

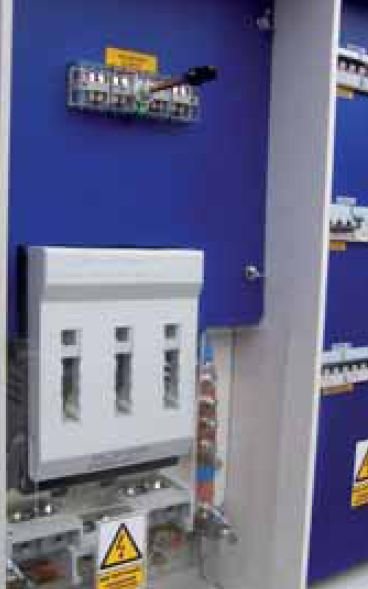

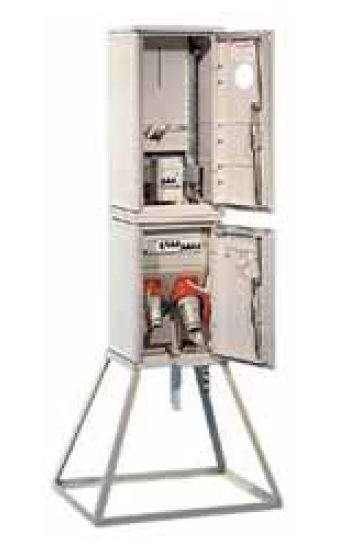

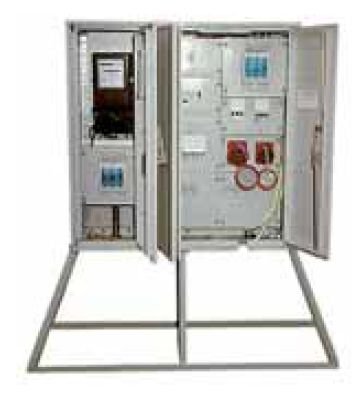

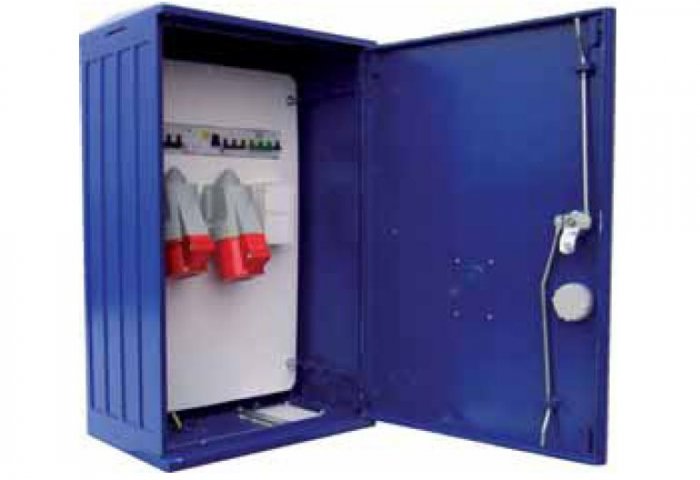

Strefa ta obejmuje rozdzielnice budowlane, dźwigowe i przystawki pomiarowe. Ochronę podstawową powinna zapewniać izolacja podstawowa i obudowy o stopniu ochrony co najmniej IP43. Ochronę w przypadku uszkodzenia dla sieci 230/400 V powinno zapewniać samoczynne wyłączenie zasilania w czasie nieprzekraczającym 0,2 s.

Strefa IV

Strefa IV obejmuje oświetleniowe oraz elektryczne narzędzia ręczne i urządzenia budowlane. Ochronę podstawową powinna zapewniać izolacja podstawowa i obudowy o stopniu ochrony co najmniej IP44. Uzupełnieniem tej ochrony powinny być wyłączniki ochronne różnicowoprądowe o I_Δn≤30 mA. Jako element ochrony w przypadku uszkodzenia mogą być stosowane także transformatory separacyjne.

W IV strefie powinny być użytkowane urządzenia zasilane napięciem nieprzekraczającym napięcia dotykowego dopuszczalnego długotrwale do 25 V prądu przemiennego lub 60 V prądu stałego (układ SELV), albo odbiorniki, narzędzia i urządzenia o II klasie ochronności. Ochronne obniżenie napięcia uzyskuje się stosując transformatory, a także narzędzia zasilane bardzo niskim napięciem z własnych (wbudowanych) akumulatorów.

Jednym ze środków ochrony w przypadku uszkodzenia jest separacja odbiornika. W takim przypadku chroniony odbiornik zasilany jest za pośrednictwem transformatora separacyjnego. Narzędzia ręczne zasilane napięciem 230 V lub 400 V muszą mieć obudowy w II klasie ochronności, czyli podwójną lub wzmocnioną izolację, oznaczone na tabliczce znamionowej podwójnym kwadratem). Szczególnie godne polecenia do prac na terenie budowy są narzędzia zasilane z akumulatorów.

Wybór środków ochrony zależy także od układu sieci, z której zasilana jest budowa. W tabeli 2. zestawiono przykładowe środki ochrony w zależności od dwóch różnych systemów sieci zasilającej. Warto zwrócić uwagę na wykazane w tabeli różnice w stosowanych przewodach ochronnych.

Występujące na placu budowy urządzenia zasilające go w energię elektryczną – linie napowietrzne lub kablowe, stanowią strefę szczególnego zagrożenia. Jeżeli plac budowy zasilany jest linią napowietrzną, strefę zasilania należy lokować na skraju terenu (patrz artykuł w numerze 1 - 2/2008 r. „elektro.info”). Zaleca się, aby rozdzielcze linie napowietrzne były wykonane przewodami izolowanymi. Linie rozdzielcze powinny być chronione przed uszkodzeniami mechanicznymi oraz prowadzone możliwie najkrótszymi trasami. Należy przy tym unikać skrzyżowań z drogami transportowymi.

Za każdym razem przed przystąpieniem do pracy należy sprawdzić działanie ochronnych wyłączników różnicowoprądowych. Kopie zapisów pomiarów skuteczności zabezpieczenia przed porażeniem prądem elektrycznym muszą być przechowywane przez kierownika budowy. Wszelkie naprawy i przeglądy urządzeń elektrycznych powinny być odnotowane w książce konserwacji urządzeń. Ponadto:

elektryczne narzędzia ręczne należy kontrolować zgodnie z instrukcją producenta, a wyniki kontroli muszą być zapisywane i przechowywane przez kierownika budowy,
sprzęt do spawania elektrycznego powinien spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności oraz być użytkowany zgodnie z dokumentacją technicznoruchową – każdy spawany przedmiot powinien być uziemiony,
narzędzia elektryczne i oprawy oświetleniowe stosowane przy pracach prowadzonych wewnątrz zbiorników i w innych zamkniętych przestrzeniach powinny pracować przy napięciu o dopuszczalnej długotrwale wartości 25 V prądu przemiennego lub 60 V prądu stałego, a transformatory obniżające to napięcie powinny znajdować się poza strefą zagrożenia.
