Źródła i zagrożenia przepięciowe w sieciach i instalacjach elektroenergetycznych (część 3.)

Przepięcia łączeniowe w obwodach pojemnościowych

Schemat ideowy trójfazowej sieci z izolowanym (gdy: Co >> Cz) lub uziemionym (gdy: Cz >> Co) punktem neutralnym źródła zasilającego (węzeł „6”), stosowany do analizy zjawisk łączeniowych przy łączeniu łącznikiem (ŁP) kondensatorów (C) z izolowanym punktem neutralnym (węzeł „5”)

Schemat ideowy trójfazowej sieci z izolowanym (gdy: Co >> Cz) lub uziemionym (gdy: Cz >> Co) punktem neutralnym źródła zasilającego (węzeł „6”), stosowany do analizy zjawisk łączeniowych przy łączeniu łącznikiem (ŁP) kondensatorów (C) z izolowanym punktem neutralnym (węzeł „5”)

Łączenie obwodów pojemnościowych związane jest z łączeniem kondensatorów oraz nieobciążonych linii napowietrznych lub kablowych. Różne układy sieci SN i nn sprawiają, że istotny wpływ na wartość generowanych przepięć mają nie tylko właściwości stosowanego łącznika (głównie: szybkość wzrostu wytrzymałości połukowej, wytrzymałość elektryczna przerwy międzystykowej, zdolność wyłączania prądów wysokiej częstotliwości, parametry i konfiguracja sieci zasilającej oraz łączonego obwodu), ale także przebieg i wartość napięcia powrotnego pomiędzy stykami łącznika podczas wyłączania.

Analizę przepięć łączeniowych w obwodach pojemnościowych należy rozpatrywać niezależnie do załączania i wyłączania.

W artykule omówiono przepięcia powstające podczas łączenia, tj. załączenia i wyłączania, w sieci elektroenergetycznej kondensatorów, natomiast w przypadku nieobciążonych linii kablowych ograniczono się do wyłączania.

Przepięcia łączeniowe podczas łączenia kondensatorów.

Załączanie kondensatorów

Biorąc pod uwagę charakter zjawisk związanych z załączaniem kondensatorów oraz wartość powstających przepięć, należy wziąć pod uwagę dwa, diametralnie różniące się pomiędzy sobą przypadki [1]:

  • załączanie pojedynczego kondensatora,
  • załączanie kondensatora do sieci, w której znajdują się inne kondensatory pod napięciem (najczęściej sekcjonowanej baterii kondensatorów),

w sieci trójfazowej z:

  • obustronnie uziemionym punktem neutralnym sieci i kondensatorów,
  • uziemionym punktem neutralnym sieci i izolowanym kondensatorów,
  • obustronnie izolowanym punktem neutralnym sieci i kondensatorów

w warunkach jednoczesnego i niejednoczesnego załączania prądów fazowych.

Niezależnie od ww. układów, każdy proces załączania kondensatorów – obok generowania przepięć – prowadzi też do powstania przetężeń prądowych, które nie są przedmiotem analizy.

Załączanie pojedynczego kondensatora

Na rysunku 1. przedstawiono schemat zastępczy jednofazowego zasilania kondensatora z sieci o parametrach zastępczych R i L.

schemat zastepczy jednofazowego zasilania pojedynczego kondensatora

Rys. 1. Schemat zastępczy jednofazowego zasilania pojedynczego kondensatora o pojemności C [1], gdzie: U – wartość skuteczna napięcia, R – rezystancja, L – indukcyjność sieci zasilającej, W – łącznik

Indukcyjność L układu zasilania wyznaczyć można ze znanej mocy zwarciowej S"K w miejscu przyłączenia kondensatora do sieci, natomiast R – z pomiaru kąta przesunięcia fazowego napięcia i prądu podczas „sztucznego zwarcia” lub impedancji obwodu zwarciowego.

W rzeczywistych warunkach sieciowych pojemność doziemna układu zasilającego Cz jest znacznie mniejsza od pojemności C kondensatora oraz

stąd po zamknięciu styków łącznika W ładowanie kondensatora ma charakter oscylacyjny o częstotliwości

W chwili załączenia kondensatora do sieci, napięcie sieci zasilającej przyjmuje wartość napięcia kondensatora i powoduje pojawienie się w sieci udarowej fali napięciowej (rys. 2.).

przebieg fali udarowej i przepiecia przy zalaczaniu pojedynczego kondensatora

Rys. 2. Przebieg fali udarowej i przepięcia przy załączaniu pojedynczego kondensatora do sieci [1]

Zakładając, że kondensator w chwili załączenia nie jest naładowany, tj. napięcie wynosi zero, amplituda udarowej fali napięciowej Uud osiąga wartość

a jej stromość zależy od parametrów L i Cz sieci zasilającej.

Oprócz fali udarowej, wskutek oscylacji napięcia w układzie sieć zasilająca – kondensator, w obwodzie pojawia się przepięcie, które przy pominięciu tłumienia (tj. R = 0) po czasie odpowiadającym półokresowi częstotliwości fβ osiąga wartość:

Przebieg fali udarowej i przepięcia pokazano na rysunku 2.

W obwodzie trójfazowym symetrycznym, niezależnie od układu sieci zasilającej i kondensatora, przy jednoczesnym załączaniu prądów fazowych we wszystkich biegunach, przepięcia doziemne nie przekroczą podwójnej amplitudy fazowego napięcia zasilającego.

W obwodzie trójfazowym symetrycznym – z uziemionym punktem neutralnym sieci zasilającej i izolowanym punktem neutralnym kondensatorów – przy niejednoczesnym załączaniu prądów fazowych maksymalne przepięcia doziemne nie przekroczą 3,59 amplitudy napięcia fazowego [14].

W obwodzie z obustronnie izolowanym punktem neutralnym sieci i kondensatorów, pojemność doziemna sieci zasilającej jest znacznie większa od pojemności doziemnej kondensatorów. Symetryzuje ona potencjał punktu neutralnego sieci zasilającej i wymieniony obwód ma właściwości podobne do wyżej wymienionego, i wystąpią w nim takie same przepięcia doziemne.

Załączanie kondensatora do sieci, w której znajdują się inne kondensatory pod napięciem

Podany przypadek dotyczy przede wszystkim załączania do sieci sekcjonowanej baterii kondensatorów. Schemat ideowy takiej baterii kondensatorów pokazano na rysunku 3.

schemat zastepczy zasilania sekcjonowanej baterii kondensatorow

Rys. 3. Schemat zastępczy zasilania sekcjonowanej baterii kondensatorów zawierającej (m+1) członów o jednakowej pojemności C [1], gdzie: U – wartość skuteczna napięcia, R – rezystancja, LZ – indukcyjność sieci zasilającej, L – indukcyjność przewodów doprowadzających do pojemności

Dla uproszczenia założono, że: pojemność C „m” pracujących i dołączanej (m+1) sekcji jest taka sama, indukcyjność L przewodów doprowadzających każdej sekcji jest taka sama, indukcyjność Lz sieci zasilającej jest znacznie większa od indukcyjności L (tj. Lz>>L), załączenie do sieci (m+1) sekcji po zamknięciu wyłącznika zachodzi przy zerze prądu ustalonego i maksimum napięcia zasilającego U (przy pominięciu spadku napięcia na indukcyjność Lz). Załączeniu (m+1) sekcji do pracujących m sekcji, obok prądu ustalonego, towarzyszy przepływ prądu przejściowego pomiędzy nimi o pulsacji β1

oraz prądu przejściowego w układzie sieć zasilająca – załączana bateria kondensatorów o pulsacji:

Jednocześnie w sieci zasilającej rozchodzi się fala udarowa (będąca różnicą amplitudy napięcia zasilającego i wyrównanego potencjału układu sekcje pracujące – sekcja załączana) o wartości:

i stromości zależnej od pulsacji β1.

Oscylacje napięcia o pulsacji β1 szybko zanikają, a pojawiają się oscylacje napięcia w obwodzie sieć zasilająca – bateria kondensatorów o pulsacji β2, dążące do osiągnięcia pulsacji sieci zasilającej ω. W efekcie w sieci zasilającej pojawia się przepięcie o maksymalnej wartości

Wartości i przebiegi czasowe wymienionych napięć pokazano na rysunku 4.

przebieg fali udarowej w sieci oraz przepiecia

Rys. 4. Przebieg fali udarowej (Uud) w sieci oraz przepięcia (u) przy załączaniu sekcjonowanej baterii kondensatorów do sieci [1]

Z zależności (31) i (32) wynika, że przy załączaniu kolejnych sekcji sekcjonowanej baterii kondensatorów do sieci, fala udarowa i przepięcie zmniejszają się. Największe ich wartości wystąpią przy załączaniu pierwszej sekcji baterii kondensatorów i osiągają maksymalną wartość, odpowiednio, pojedynczej i podwójnej amplitudy napięcia zasilającego.

Biorąc pod uwagę dopuszczalne wartości współczynników przepięć doziemnych podanych w tabeli 1. (część 1. artykułu, „elektro.info” nr 7-8/2025), stwierdzić należy, że przepięcia powstające podczas załączania kondensatorów, niezależnie od układu sieci zasilającej i sposobu połączenia kondensatorów (uziemione bądź izolowane ich punkty neutralne), nie stanowią zagrożenia dla pracujących urządzeń elektroenergetycznych w sieci nn. Zagrożenie takie wystąpi w sieci SN, gdzie przepięcie – w skrajnym przypadku niejednoczesnego załączania prądów fazowych – może osiągnąć wartość 3,59 Em [14].

Wyłączanie kondensatorów

Przebieg wyłączania kondensatorów zależy nie tylko od parametrów i konfiguracji sieci oraz wyłączanych kondensatorów, ale od podanych wyżej właściwości łącznika. Dlatego mechanizm powstawania i wartość generowanych wówczas przepięć należy rozpatrywać łącznie dla dwóch skrajnych przypadków wyłączania – bez i z ponownymi zapłonami łuku elektrycznego (PZŁ).

Wyłączanie bez ponownych zapłonów łuku elektrycznego

Wyłączanie trójfazowych kondensatorów z sieci z uziemionym punktem neutralnym sieci i kondensatorów bez PZŁ nie generuje żadnych niebezpiecznych dla zainstalowanych urządzeń elektroenergetycznych przepięć.

W przypadku wyłączania kondensatorów z izolowanym punktem neutralnym z trójfazowej sieci z uziemionym punktem neutralnym, w określonych, podanych w pracy [15] warunkach niejednoczesnego wyłączania prądów fazowych przez łącznik, powstałe przepięcia doziemne mogą być 3,37 razy większe od amplitudy napięcia fazowego. W sieci nn tego rzędu przepięcia doziemne nie stwarzają zagrożenia dla zamontowanych, podanych w tabeli 1., urządzeń elektroenergetycznych.

Sytuacja diametralnie się zmienia, gdy w wymienionych układach podczas wyłączania kondensatorów wystąpią PZŁ.

Wyłączanie z ponownymi zapłonami łuku elektrycznego

W obwodzie pokazanym na rysunku 5., po wyłączeniu prądu ustalonego iu kondensatora C i zgaszeniu łuku elektrycznego, pomiędzy stykami łącznika W pojawia się napięcie powrotne (Uw) zawierające dwie składowe: w okresie początkowym – zanikającą w czasie składową przejściową o pulsacji

(związaną z oscylacyjnym doładowaniem pojemności doziemnej CZ do napięcia sieci zasilającej) oraz składową ustaloną o pulsacji sieci zasilającej ω, wynikającą z różnicy napięcia pomiędzy siecią zasilającą a napięciem (Uc0), pozostałym na kondensatorze po wyłączeniu prądu (rys. 6.).

schemat zastepczy jednofazowego obwodu wylaczania kondensatora o pojemnosci c

Rys. 5. Schemat zastępczy jednofazowego obwodu wyłączania kondensatora o pojemności C łącznikiem W [1], gdzie: U – wartość skuteczna napięcia zasilającego, LZ, CZ – odpowiednio: indukcyjność i pojemność doziemna sieci zasilającej, UW – napięcie powrotne między stykami łącznika W

czasowy przebieg napiec i pradow podczas wylaczania kondensatora o pojemnosci c

Rys. 6. Czasowy przebieg napięć i prądów podczas wyłączania kondensatora o pojemności C łącznikiem W z trzema późnymi PZŁ [15], gdzie: Em – amplituda napięcia zasilającego, ic0 – wyłączany pojemnościowy prąd ustalony

Po zgaszeniu łuku elektrycznego trwa odbudowa wytrzymałości połukowej i elektrycznej przerwy międzystykowej łącznika W. Jeżeli szybkość wzrostu którejkolwiek składowej napięcia powrotnego będzie większa od wytrzymałości połukowej i elektrycznej przerwy międzystykowej łącznika, wystąpi PZŁ, powodujący: przepływ prądu wyrównawczego ic o pulsacji

przez styki łącznika W, pojawienie się w sieci zasilającej napięcia udarowego (up) oraz przepięcie na wyłączanym kondensatorze (uC1…n) oscylującego z pulsacją β2. W przypadku PZŁ wywołanego składową przejściową napięcia powrotnego (o pulsacji β1) przepięcie jest nieduże, ponieważ różnica napięcia pomiędzy siecią a pozostałym na kondensatorze napięciem jest niewielka. Gdy PZŁ zachodzi pod wpływem składowej ustalonej napięcia powrotnego, tj. gdy napięcia sieci i kondensatora są w przeciwfazie, przepięcie osiąga maksymalną wartość. Na rysunku 6. przedstawiono przebieg czasowy napięć i prądów dla trzech kolejno zachodzących po sobie PZŁ. Pierwszy PZŁ wystąpił po czasie 10 ms (tp1) od chwili wyłączenia prądu ustalonego ic0, a następne po 20 ms (tp2) i 30 ms (tp3). Wymienione PZŁ wywołane zostały napięciem powrotnym o wartości odpowiednio: 2Em, 4Em, 6Em i spowodowały eskalacyjny wzrost wartości napięcia udarowego w sieci zasilającej od wartości 2Em (pierwszy PZŁ) poprzez 4Em (drugi PZŁ) do 6Em (trzeci PZŁ) oraz przepięcia doziemnego na wyłączanym kondensatorze kolejno od wartości 3Em do 5Em i 7Em. Wartość przepięcia doziemnego dla n-tego PZŁ wyznaczyć można z zależności:

Istotny wpływ na wartość napięcia powrotnego ma sposób wyłączania prądu wyrównawczego (ic1) płynącego przez styki łącznika. W przypadku wyłączenia prądu ic1 przy pierwszym (punkt 1 na rys. 6.) i każdym nieparzystym przejściu przez zero na kondensatorze pozostaje napięcie o wartości około 3Em, które sprawia, że po czasie 10 ms od chwili wyłączenia prądu ic1 między stykami łącznika pojawia się napięcie powrotne w przybliżeniu równe 4Em. Gdy wyłączenie prądu ic1 wystąpiło przy drugim (punkt 2 na rys. 6.) oraz każdym parzystym jego przejściu przez zero, pozostałe na kondensatorze napięcie będzie znacznie mniejsze od Em (punkt A na rys. 6.), mniejsza będzie wartość napięcia powrotnego i mniejsze prawdopodobieństwo wystąpienia kolejnego PZŁ, prowadzącego do eskalacyjnego wzrostu napięcia udarowego i przepięcia. Wynika stąd, że niezależnie od szybkości wzrostu wytrzymałości połukowej i elektrycznej łącznika, sposób i zdolność wyłączania przez niego prądów wysokiej częstotliwości ma duży wpływ na możliwość wystąpienia kolejnych PZŁ oraz wartość generowanych przepięć doziemnych.

Sytuacja diametralnie zmienia się w przypadku izolowania punktu neutralnego kondensatorów oraz uziemienia punktu neutralnego sieci elektroenergetycznej bądź izolowania obydwu punktów neutralnych (rys. 7.) w sieci trójfazowej.

schemat ideowy trojfazowej sieci z izolowanym lub uziemionym punktem neutralnym zrodla zasilajacego

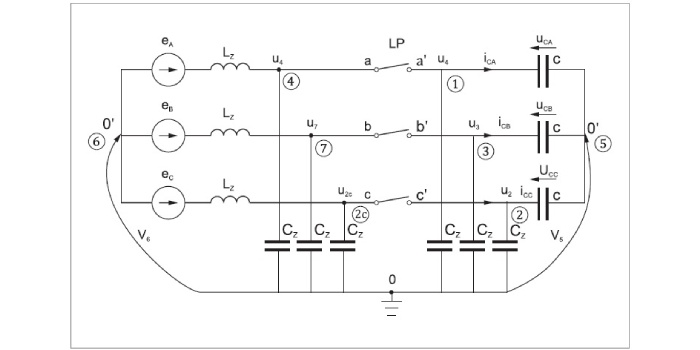

Rys. 7. Schemat ideowy trójfazowej sieci z izolowanym (gdy: Co >> Cz) lub uziemionym (gdy: Cz >> Co) punktem neutralnym źródła zasilającego (węzeł „6”), stosowany do analizy zjawisk łączeniowych przy łączeniu łącznikiem (ŁP) kondensatorów (C) z izolowanym punktem neutralnym (węzeł „5”), gdzie: eA, eB, eC – trójfazowe symetryczne źródło zasilania; iCA, iCB, iCC – prądy fazowe; Lz, Cz – zastępcza skupiona indukcyjność i pojemność doziemna sieci zasilającej, Co – skupione pojemności doziemne strony odbiorczej zasilającej kondensatory; 1, 2, ...7 – punkty węzłowe

W podanej konfiguracji, w szczególnie niekorzystnych warunkach niejednoczesnego wyłączania prądów fazowych w biegunach trójfazowego łącznika ŁP i wzrostu napięcia punktu neutralnego kondensatorów, napięcia powrotne pojawiające się pomiędzy stykami poszczególnych biegunów łącznika ŁP oraz przepięcia doziemne mogą osiągnąć znaczne wartości. W skrajnym przypadku napięcie powrotne może osiągnąć wartość nawet 4,1 Em, a przepięcie doziemne – 3,37 Em [15]. Powstałe przepięcia nie stanowią zagrożenia dla sieci, kondensatorów i urządzeń elektroenergetycznych pracujących w sieci nn, natomiast stwarzają poważne zagrożenie w sieci SN, zwłaszcza dla eksploatowanych kabli elektroenergetycznych.

Pełna analiza zjawisk łączeniowych w rzeczywistych, wyżej wymienionych, obwodach trójfazowych jest bardzo złożona. Wynika to nie tylko z niejednoczesnego wyłączania prądów fazowych w poszczególnych biegunach łącznika ŁP, ale także:

  • z niejednakowej szybkości wzrostu wytrzymałości połukowej i elektrycznej przerwy międzystykowej, spowodowanej różną wartością wyłączanego prądu w poszczególnych biegunach łącznika,
  • z międzyfazowych sprzężeń pojemnościowo-indukcyjnych, mających znaczny wpływ na przebieg składowej przejściowej napięcia powrotnego oraz przepływ prądów wyrównawczych wysokiej częstotliwości nałożonych na prąd o pulsacji sieci zasilającej.

Dla pokazanego na rysunku 7. układu przeanalizowano 12 możliwych przypadków PZŁ różniących się między sobą: czasem i kolejnością niejednoczesnego wyłączania prądów fazowych w biegunach łącznika, czasem i kolejnością występowania PZŁ w poszczególnych biegunach łącznika oraz źródłem powstania PZŁ (tj. składowa przejściowa, składowa podstawowa napięcia powrotnego pojawiającego się między stykami poszczególnych biegunów trójfazowego łącznika w warunkach niejednoczesnego wyłączania prądów fazowych) [15]. Wszystkie możliwe przypadki PZŁ przedstawione zostały schematycznie w kolumnie z lewej strony tabeli 3., natomiast w pozostałej części podano maksymalne wartości przepięć, napięć powrotnych i przetężeń prądowych dla wszystkich możliwych przypadków PZŁ z warunkami ich występowania.

tabela mozliwe przypadki ponownych zaplonow luku w obwodzie

Tab. 3. Możliwe przypadki ponownych zapłonów łuku w obwodzie z rysunku 7. oraz maksymalne wartości przepięć i przetężeń prądowych z warunkami ich występowania. Podane wartości dotyczą pierwszego PZŁ [15]

Analizując zestawione w tabeli 3. wartości przepięć doziemnych pojawiających się w sieci, przepięć na zaciskach kondensatorów, napięć powrotnych oraz przetężeń prądowych dla różnych możliwych przypadków PZŁ, stwierdzić należy, że największych wartości ww. wielkości należy spodziewać się dla jednoczesnych PZŁ w dwóch biegunach łącznika – przy trzecim jeszcze zamkniętym – oraz jednoczesnych PZŁ we wszystkich trzech biegunach trójfazowego łącznika. Powstałe w podanych przypadkach PZŁ przepięcia osiągają maksymalną wartość rzędu 3,37 Em, a przetężenia prądowe 2,37β2/ω (gdzie: β2 jest pulsacją układu sieć zasilająca – wyłączany kondensator) dla pierwszego PZŁ. Dla kolejnych, późnych PZŁ przepięcia rosną eskalacyjnie, osiągając przybliżoną wartość wyznaczoną z iloczynu n-tego PZŁ oraz liczby 3,37 Em [15]. Są to już znaczne wartości, stanowiące poważne zagrożenie dla sieci, kondensatorów oraz urządzeń elektroenergetycznych zainstalowanych w sieci SN i nn.

Przepięcia łączeniowe podczas wyłączania nieobciążonych kabli elektroenergetycznych

Innym rodzajem (typem) obwodu pojemnościowego są nieobciążone kable elektroenergetyczne, powszechnie odwzorowywane w schematach zastępczych parametrami skupionymi. Jednak częste i niespodziewane uszkodzenia nieobciążonych kabli elektroenergetycznych sieci dystrybucyjnej SN podczas wyłączania nasuwają pytania:

  • czy z punktu widzenia procesów łączeniowych odwzorowywanie nieobciążonych kabli elektroenergetycznych parametrami skupionymi jest właściwe?
  • czy analiza procesów łączeniowych przy łączeniu nieobciążonych kabli elektroenergetycznych nie wymaga stosowania takich samych metod, jak w liniach o parametrach rozłożonych?

Odpowiedzią na postawione pytania są wyniki badań eksperymentalnych wyłączania łącznikiem próżniowym: rzeczywistego nieobciążonego kabla elektroenergetycznego SN, jego modelu fizycznego odwzorowanego linią łańcuchową czwórników (o odpowiednio dobranej charakterystyce amplitudowo-częstotliwościowej czwórników) oraz kabla elektroenergetycznego odwzorowanego parametrami skupionymi – pokazane na rysunku 8.

przebiegi czasowe napiec podczas wylaczania rzeczywistego nieobciazonego kabla elektroenergetycznego typu yhkxs

Rys. 8. Przebiegi czasowe napięć podczas wyłączania rzeczywistego nieobciążonego kabla elektroenergetycznego typu YHKXS 120 mm2 o długości lk = 46 m (a), jego modelu fizycznego odwzorowanego linią łańcuchową czwórników (b) oraz parametrami skupionymi (c). Napięcie w układzie zasilającym (1 – kolor czerwony) oraz w wyłączanym obwodzie (2 – kolor niebieski); napięcie probiercze Up = 8,7 kV; skala czasowa: (a, c) – 2 ms/działkę, (b) – 5 ms/działkę

Zauważyć można diametralnie różny charakter zjawisk łączeniowych występujących podczas wyłączania ww. obwodów. Różnica dotyczy nie tylko poziomu przepięć, ale przede wszystkim liczby i charakteru PZŁ. Zauważyć można także podobny charakter przebiegu zjawisk łączeniowych podczas wyłączania rzeczywistego nieobciążonego kabla elektroenergetycznego oraz jego modelu fizycznego odwzorowanego linią łańcuchową czwórników typu π. Wynika stąd, że odwzorowywanie nieobciążonych kabli elektroenergetycznych parametrami skupionymi prowadzi do „zaciemnienia” rzeczywistego przebiegu zjawisk łączeniowych.

Badania zamieszczone w pracach [4, 5, 15–19] pozwoliły określić wpływ długości wyłączanej łącznikiem próżniowym modelu nieobciążonej linii kablowej na mechanizm wyłączania, rodzaj i liczbę PZŁ oraz wartości generowanych przepięć i przetężeń prądowych.

Przykładowe wyniki badań wpływu długości wyłączanego nieobciążonego kabla elektroenergetycznego odwzorowanego linią łańcuchową czwórników (lmk) na sposób wyłączania oraz przepięcia generowane w sieci zasilającej i obwodzie odbiorczym, przy stałych parametrach kinematycznych łącznika, przedstawiono na rysunku 9.

przebiegi czasowe napiec otrzymane podczas wylaczania modeli fizycznych nieobciazonego kabla typu yhkxs

Rys. 9. Przebiegi czasowe napięć otrzymane podczas wyłączania modeli fizycznych nieobciążonego kabla typu YHKXS 120 mm2 o długości lmk: a) 150 m, b) 1300 m, c) 9300 m; napięcie probiercze Up = 8,7 kVrms; stała napięciowa dla przebiegu a – 11,55 kV/działkę, stała napięciowa dla przebiegów b, c – 5,77 kV

Zauważyć można, że w zależności od długości wyłączanego kabla, w jednym cyklu wyłączania wystąpić mogą wczesne jak i późne PZŁ, różniące się między sobą liczbą (n), czasem bezprądowym (tbpn) oraz wartością przepięcia w układzie zasilającym i odbiorczym.

Stwierdzono zmniejszenie liczby PZŁ (głównie wczesnych) i zwiększenie czasu bezprądowego tbpn pomiędzy kolejnymi PZŁ ze wzrostem długości wyłączanego kabla oraz przyśpieszeniem as styku ruchomego łącznika. Wymienioną zależność pokazano na rysunku 10.

wplyw dlugosci nieobciazonego kabla lk lmk oraz przyspieszenia styku ruchomego as lacznika na liczbe n pzl

Rys. 10. Wpływ długości nieobciążonego kabla (lk, lmk) oraz przyspieszenia styku ruchomego as łącznika na liczbę „n” PZŁ; napięcie probiercze Up = 8,7 kV

Występujące w jednym cyklu wyłączania wczesne i późne PZŁ generują różne wartości przepięć doziemnych w układzie zasilania i obwodzie odbiorczym. Przykładowe wartości współczynników przepięć doziemnych w układzie zasilania oraz obwodzie odbiorczym podczas wyłączania kabla o długości 150 m dla kolejnych, występujących po czasie tc od chwili otwarcia styków łącznika, PZŁ w jednym cyklu wyłączania przedstawiono na rysunku 11.

zaleznosc wspolczynnikow przepiec doziemnych w ukladzie zasilajacym i obwodzie odbiorczym od czasu

Rys. 11. Zależność współczynników przepięć doziemnych w układzie zasilającym (kszn, kswn) i obwodzie odbiorczym (kczn, kcwn, kpcn) od czasu tc mierzonego od chwili otwarcia styków łącznika, podczas wyłączania modelu kabla o długości lmk =150 m. Poszczególne punkty, licząc od lewej strony, podają wartości współczynników przepięć dla kolejnych PZŁ

Przepięcia doziemne po wystąpieniu i wyłączeniu prądu n-tego PZŁ w: układzie zasilającym oznaczono, odpowiednio, symbolami kszn i kswn, obwodzie odbiorczym – kczn i kcwn oraz wyłączanym kablu – kpcn.

Zależność współczynników przepięć doziemnych w sieci zasilającej (kszn, kswn) i obwodzie odbiorczym (kczn, kcwn) od długości wyłączanego kabla dla trzech kolejno zachodzących po sobie PZŁ zamieszczono na rysunku 12. Na rysunku podano także stromość napięciowej fali udarowej Sμm rozchodzącej się w sieci zasilającej.

stromosc napieciowej fali udarowej oraz wspolczynnikow przepiec doziemnych

Rys. 12. Stromość napięciowej fali udarowej Sμn oraz współczynników przepięć doziemnych kszn, kswn w układzie zasilającym w zależności od długości lmk modelu kabla dla trzech kolejnych PZŁ (n = 1, 2, 3); napięcie probiercze Up = 5,8 kV

Wpływ czasu bezprądowego tbpn dwóch kolejno występujących po sobie PZŁ (tbp1, tbp2) na wartość współczynnika przepięcia kpcn obwodu odbiorczego, podczas wyłączania modelu kabla o długości 1300 m, pokazano na rysunku 13.

zaleznosc wartosci wspolczynnika przepiecia obwodu odbiorczego od czasu bezpradowego dwoch kolejnych pzl

Rys. 13. Zależność wartości współczynnika przepięcia kpcn obwodu odbiorczego od czasu bezprądowego tbpn dwóch kolejnych PZŁ podczas wyłączania modelu fizycznego linii kablowej o długości 1300 m (rys. 9b); napięcie probiercze Up = 8,7 kVrms, przyspieszenie styku ruchomego łącznika próżniowego as = 3,6 m/s2

Każdy punkt stanowi wartość średnią z 10 prób, a obliczone krzywe tendencji zmian współczynników przepięcia kpcn dotyczą analizowanych czasów bezprądowych.

Występujący stosunkowo duży rozrzut mierzonych wartości średnich od krzywych aproksymujących wynika z: wpływu biegunowości napięcia sieci zasilającej i obwodu odbiorczego, polaryzacji napięcia powrotnego, właściwości łącznika próżniowego (głównie mechanizmu wyłączania prądu wysokiej częstotliwości, wytrzymałości połukowej przerwy międzystykowej) na liczbę PZŁ i wartość przepięć. Ze względu na przejrzystość rysunku, nie naniesiono odchylenia standardowego pomierzonych wartości.

Wnioski

1. Najsłabszymi izolacyjnie urządzeniami w sieci i instalacjach elektroenergetycznych SN oraz nn są eksploatowane kable i silniki elektryczne. Z tego też względu wartość powstających w nich przepięć łączeniowych należy ograniczać do wartości dopuszczalnych dla eksploatowanych kabli i silników podanych w tabeli 1.

2. Przebieg zjawisk łączeniowych i wartość powstających przepięć zależy od: układu, konfiguracji oraz parametrów sieci zasilającej i łączonego obwodu; rodzaju czynności łączeniowej; charakteru łączonego obwodu (transformator, silnik, bateria kondensatorów, linia kablowa – z uwzględnieniem trybu pracy i stopnia obciążenia); rodzaju i wartości łączonego prądu; właściwości zastosowanego łącznika (głównie: metoda gaszenia łuku elektrycznego, sposób wyłączania prądu, wytrzymałość połukowa, wytrzymałość elektryczna przerwy międzystykowej, niejednoczesność załączania i wyłączania prądów fazowych w biegunach, zdolność wyłączania prądów wysokiej częstotliwości…) oraz przebiegu czasowego i wartości napięcia powrotnego (wyłączanie bez lub z ponownymi zapłonami łuku).

3. Niejednoczesne jednofazowe wyłączanie transformatora lub grupy transformatorów w sieci SN może być źródłem przepięć quasi-ustalonych, związanych ze zjawiskami rezonansowymi. Wymienione przepięcia wystąpią w przypadku zainstalowania łącznika (rozłącznika, wyłącznika) w odległości krytycznej od transformatora(-ów), zależnej od:

  • parametrów znamionowych transformatora(-ów), rodzaju i stopnia jego (ich) obciążenia,
  • warunków sieciowych występujących w miejscu montażu łącznika, obejmujących: admitancję doziemną, współczynnik tłumienia, sposób połączenia z ziemią punktu neutralnego, wartość pojemnościowego prądu zwarcia doziemnego oraz stopnia jego kompensacji.

4. Odległość krytyczna rośnie ze wzrostem stopnia kompensacji prądu ziemnozwarciowego, mocy i stopnia obciążenia transformatora, a maleje ze wzrostem prądu zwarcia doziemnego. W przypadku jednofazowego wyłączania z sieci SN o prądzie zwarcia doziemnego 200 A nieobciążonych transformatorów o mocy znamionowej 100–1000 kVA, odległość krytyczna zawarta jest w przedziale od 7 do 28 m. Nieznaczne obciążenie transformatorów (w granicach 0,2–0,6 mocy znamionowej) oraz zwiększenie współczynnika mocy obwodu odbiorczego zwiększa wymienioną odległość od 100 do 1000 m.

5. Zainstalowanie łącznika w odległości krytycznej od transformatora prowadzi nie tylko do powstania przepięć quasi-ustalonych w wyłączanym obwodzie, ale także do zmiany napięć przewodów fazowych i potencjału punktu neutralnego sieci zasilającej. Wartość generowanych przepięć zmniejsza się wraz ze wzrostem mocy transformatora i osiąga maksymalną wartość po wyłączeniu prądu w drugiej fazie. W zakresie mocy transformatorów od 40 do 2500 kVA przepięcia doziemne mogą osiągnąć wartość od 7,5 do 2,8 amplitudy fazowego napięcia przy niedużym stopniu obciążenia transformatora o charakterze indukcyjnym.

6. Wyłączanie zahamowanych lub będących w fazie rozruchu silników oraz nieobciążonych transformatorów może być przyczyną powstawania niebezpiecznych – dla izolacji pracujących w sieci i instalacji elektroenergetycznej urządzeń – przepięć doziemnych, których: wartość, stromość narastania, częstotliwość i czas trwania podczas wyłączania silników (w podanych stadiach ruchu) jest większa niż w przypadku wyłączania nieobciążonych transformatorów.

7. Maksymalne przepięcia wystąpią podczas wyłączania zahamowanych lub będących w fazie rozruchu silników oraz nieobciążonych transformatorów. Mogą stanowić zagrożenie dla izolacji pracujących w sieci i instalacji elektroenergetycznej urządzeń.

8. Wartość przepięć zależy od:

  • impedancji charakterystycznej silnika lub transformatora,
  • właściwości łącznika, związanej: ze sposobem gaszenia łuku i wyłączania prądu, niejednoczesnością wyłączenia prądów w biegunach, wytrzymałością połukową,
  • pojemności doziemnej i międzyfazowej przyłącza z siecią zasilającą.

9. Przepięcia doziemne w sieci i instalacji elektroenergetycznej maleją ze wzrostem: mocy wyłączanego silnika, mocy nieobciążonego transformatora, długości zasilającego kabla oraz istotnie zależą od właściwości łącznika podanych w pkt. 2.

10. Powstałe podczas wyłączania silników w fazie zahamowania lub rozruchu przepięcia – przy połączeniu uzwojeń w gwiazdę – są 1,73 razy większe od połączenia w trójkąt.

11. Odpowiednio dobrana pojemność kondensatorów bądź długość kabla zasilającego silnik lub transformator pozwala skutecznie ograniczyć wartość przepięć. Kryterium ich doboru jest impedancja charakterystyczna silnika (zależna od mocy, prądu rozruchu) lub transformatora (moc, prąd stanu jałowego) oraz dopuszczalny współczynnik przepięcia dla eksploatowanych w instalacjach nn silników oraz kabli w sieciach i instalacjach SN.

12. W sieciach trójfazowych z izolowanym punktem neutralnym niejednoczesne wyłączanie prądów fazowych prowadzi do powstania groźnych dla izolacji międzyzwojowej przepięć międzyfazowych, zwłaszcza pierwszych cewek silnika i transformatora. Powstałe przepięcia międzyfazowe, przy tych samych wartościach wyłączanego prądu, są dwukrotnie większe od przepięć doziemnych.

13. W obwodach pojemnościowych przepięcia zależą od: charakteru czynności łączeniowej (załączanie, wyłączanie); parametrów i rodzaju pojemności (kondensator pojedynczy, sekcjonowana bateria kondensatorów, skupiona, rozłożona), parametrów sieci zasilającej (mocy zwarciowej, mocy transformatora, pojemności doziemnej), związku punktu neutralnego sieci zasilającej i łączonej pojemności z ziemią oraz właściwości łącznika podanych w pkt. 2.

14. Niezależnie od układu trójfazowej sieci zasilającej i kondensatorów, przy jednoczesnym załączaniu prądów we wszystkich biegunach łącznika, przepięcia nie przekroczą podwójnej amplitudy fazowego napięcia zasilającego. Większe przepięcia, o wartości 3,59 amplitudy fazowego napięcia zasilającego, wystąpią podczas załączania kondensatorów z izolowanym punktem neutralnym w sieci nn z uziemionym punktem neutralnym i SN o dużej wartości pojemnościowego prądu zwarcia doziemnego, przy skrajnym niejednoczesnym załączaniu prądów fazowych.

15. Generowane w sieci zasilającej przy załączaniu sekcjonowanej baterii kondensatorów przepięcia i udary napięciowe zmniejszają się w miarę przyłączania kolejnych sekcji. Największa ich wartość wystąpi podczas załączania pierwszej sekcji i nie przekracza, odpowiednio, podwójnej i pojedynczej amplitudy napięcia zasilającego dla przepięcia i udaru napięciowego.

16. Niezależnie od układu sieci zasilającej i sposobu połączenia kondensatorów (uziemione bądź izolowane ich punkty neutralne) wyłączanie trójfazowych kondensatorów bez ponownych zapłonów łuku nie generuje znaczących przepięć doziemnych. W skrajnym przypadku, podczas wyłączania kondensatorów z izolowanym punktem neutralnym z trójfazowej sieci zasilającej z uziemionym punktem neutralnym, w warunkach niejednoczesnego wyłączania prądów fazowych przez łącznik, powstałe przepięcia doziemne mogą być 3,37 razy większe od amplitudy napięcia fazowego.

17. Ponowne zapłony łuku podczas wyłączania kondensatorów spowodowane mogą być składową przejściową lub podstawową napięcia powrotnego. Pierwsze ponowne zapłony łuku nie są źródłem znacznych przepięć doziemnych, w przeciwieństwie do drugich, wywołanych składową podstawową napięcia powrotnego (tzw. późnych).

18. W sieciach trójfazowych wartość powstałych przepięć zależy od: parametrów oraz związku punktu neutralnego sieci zasilającej i wyłączanych kondensatorów z ziemią, czasu niejednoczesności wyłączania prądów fazowych, kolejnością i czasem wystąpienia ponownych zapłonów łuku w poszczególnych biegunach łącznika.

19. Maksymalne wartości przepięć podczas wyłączania z ponownymi zapłonami łuku wystąpią w obwodach trójfazowych z uziemionym punktem neutralnym sieci zasilającej i izolowanym kondensatorów oraz obustronnie izolowanym, w przypadku wystąpienia jednoczesnych ponownych zapłonów łuku w trzech lub w dwóch biegunach przy trzecim zamkniętym trójfazowego łącznika. Powstałe w takich warunkach wyłączania przepięcia mogą mieć charakter eskalacyjny, osiągając szacunkowo wartość stanowiącą iloczyn kolejnego ponownego zapłonu łuku oraz 3,37 amplitudy fazowego napięcia zasilającego. Są to wartości stanowiące poważne zagrożenie dla sieci SN i nn oraz zainstalowanych w nich urządzeń elektroenergetycznych.

20. Istotny wpływ na wartość napięcia powrotnego i liczbę ponownych zapłonów łuku ma sposób wyłączania prądu wyrównawczego wysokiej częstotliwości płynącego przez styki łącznika po ponownym zapłonie łuku. Maksymalne wartości podanych wielkości wystąpią podczas wyłączania prądu wysokiej częstotliwości przy nieparzystych przejściach przez zero.

21. Mechanizmy wyłączania prądów pojemnościowych w obwodach o parametrach skupionych i rozłożonych diametralnie różnią się od siebie. Dlatego odwzorowywanie nieobciążonych kabli parametrami skupionymi prowadzi do „zaciemnienia” rzeczywistego przebiegu zjawisk łączeniowych.

22. Podczas wyłączania nieobciążonych kabli – w zależności od: parametrów, konfiguracji i napięcia sieci zasilającej, parametrów kinematycznych łącznika – w jednym cyklu wyłączania mogą wystąpić wyłącznie wczesne, wyłącznie późne lub jednocześnie obydwie formy ponownych zapłonów łuku elektrycznego. Liczba ponownych zapłonów łuku maleje wraz ze wzrostem długości nieobciążonego kabla, a rośnie – ze zwiększaniem napięcia zasilającego, liczbą wykonanych operacji łączeniowych łącznika.

23. Wczesne, wielokrotne i zachodzące po sobie w krótkich odstępach czasowych ponowne zapłony łuku elektrycznego występują podczas wyłączania krótkich nieobciążonych kabli. Nie generują one przepięć stwarzających zagrożenie dla eksploatowanych kabli – w przeciwieństwie do późnych i wielokrotnych ponownych zapłonów łuku.

24. Najprostszą metodą zapobiegania powstawaniu przepięciom quasi-ustalonym w sieci SN w warunkach niejednoczesnego, jednofazowego wyłączania transformatorów jest instalowanie łączników w odległości różnej od krytycznej, zależnej od wielkości podanych w pkt. 3.

25. Ograniczenie przepięć generowanych w obwodach indukcyjnych i pojemnościowych, zwłaszcza w obwodach trójfazowych w warunkach niejednoczesnego wyłączania prądów fazowych oraz ponownych zapłonów łuku, uzyskać można przez zastosowanie: ochronników przepięciowych; łączników dwuprzerwowych; odpowiednio dobranej do mocy znamionowej silników i transformatorów długości kabla zasilającego lub kondensatorów przyłączonych po stronie zasilania oraz łączników spełniających wymagania normatywne dla otwierania i zamykania poszczególnych biegunów.

Literatura

  1. C. Królikowski, Technika łączenia obwodów elektroenergetycznych, PWN, Warszawa 1990.
  2. R. Batura, C. Królikowski, Theoretical foundation of overvoltage and overcurrent escalation in the capacitive circuit switched by a vacuum switch. XV Inter. Symp. „Disch. and Electric. Insul. in Vacuum”, Darmstadt 1992, s. 475-478.
  3. E. Anderson, Przepięcia wewnętrzne w sieciach średnich napięć i ich ograniczanie, PAN Komitet Elektrotechniki, 1997.
  4. R. Batura, W. Opydo, Lines by Overvoltages Caused by Switching Unloaded Cable a Vacu-um Switch, Electrical Engineering, nr 87, 2005, s. 181-189.
  5. R. Batura, Zagrożenia przepięciowe w sieciach średniego napięcia, Konferencja „Energia”, Instalacje elektryczne niskiego, średniego i wysokiego napięcia, SEP, BIT Sp. z oo., MTP, Poznań 2006, s. 17-31.
  6. PN-73/E-06105 Wyłączniki wysokonapięciowe prądu przemiennego. Ogólne wymagania i badania.
  7. R. Batura, J. Kutzner, Warunki powstawania przepięć rezonansowych podczas jednofazowego łączenia prądów w sieciach średniego napięcia, „Przegląd Elektrotechniczny”, R. LXXV, nr 11, 1999, s. 273-278.
  8. F.R. Froncek, Przepięcia łączeniowe w obwodach zasilających silniki indukcyjne, „Przegląd Elektrotechniczny” nr 4/1988, s. 100-105.
  9. PN-76/E-90250 Kable elektroenergetyczne o izolacji papierowej i powłoce metalowej na napięcie znamionowe nieprzekraczające 23/40 kV. Ogólne wymagania i badania.
  10. Z. Wróblewski, Przepięcia łączeniowe w obwodach silników ze stycznikami próżniowymi, „Przegląd Elektrotechniczny”, nr 1-2 1987, s. 6-11.
  11. PN-92/E-04060 Wysokonapięciowa technika probiercza. Ogólne określenia i wymagania probiercze.
  12. R. Batura, Zagrożenia przepięciowe w sieciach średniego napięcia, Konferencja „Energia”, Instalacje elektryczne niskiego, średniego i wysokiego napięcia, SEP, BIT Sp. z oo., MTP, Poznań 2006, s. 17-31.
  13. R. Batura, Zagrożenia przepięciowe w eksploatacji urządzeń elektroenergetycznych, Sympozjum Naukowo-Techniczne „Nowoczesna aparatura rozdzielcza w urządzeniach i instalacjach elektroenergetycznych”, Schneider Electric Polska, SEP Oddział Poznań, Po-znań 1999, s. 1-25.
  14. C. Królikowski, Kondensatory w energoelektryce, WNT, Warszawa 1969.
  15. R. Batura, Analiza zjawisk występujących przy łączeniu obwodu pojemnościowego łączni-kiem próżniowym, Praca doktorska, Poznań 1990.
  16. R. Batura, C. Królikowski, Switching of three-phase capacitive circuits with arc reignitions by means of a vacuum switch, Vol. XLIV, No 3, Archives of Electrical Engineering, 1995, s. 453-466.
  17. C. Królikowski, R. Batura, Minimum speed of contact separation of a vacuum interrupter for switching off a condenser baterry without arc reignitions, VII Inter. Symp. on „Switching Arc Phenomena”, Łódź 1993, s. 174-179.
  18. R. Batura, J. Janiszewski, Przepięcia łączeniowe w sieciach dystrybucyjnych średniego napięcia, XVII Sympozjum „Współczesne urządzenia oraz usługi elektroenergetyczne, telekomunikacyjne i informatyczne”, Oddz. Poznański SEP, Sekcja: Sieci i instalacje – zagadnienia wybrane, Poznań 2014, ss. 7-19.
  19. R. Batura, Zagrożenia przepięciowe w sieciach elektroenergetycznych średniego napięcia, Przegląd Naukowo-Metodyczny, Edukacja dla Bezpieczeństwa, Rok IX, Przegląd Naukowo-Metodyczny, Nr 4, Wydawnictwo Wyższej Szkoły Bezpieczeństwa, Poznań 2016, ss. 1409-1429.

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Powiązane

inż. Dominik Koprowski, dr inż. Marcin Sulkowski Analiza struktury urządzeń ochronnych przetężeniowych w instalacjach elektrycznych w budynkach wielorodzinnych z lat 70. i 80. XX wieku

Analiza struktury urządzeń ochronnych przetężeniowych w instalacjach elektrycznych w budynkach wielorodzinnych z lat 70. i 80. XX wieku Analiza struktury urządzeń ochronnych przetężeniowych w instalacjach elektrycznych w budynkach wielorodzinnych z lat 70. i 80. XX wieku

W Polsce mieszkania eksploatowane w budynkach wielorodzinnych stanowią kilkadziesiąt procent ogólnych zasobów mieszkaniowych. Znaczna część z nich, bo aż około 3 mln, została skonstruowana i wybudowana...

W Polsce mieszkania eksploatowane w budynkach wielorodzinnych stanowią kilkadziesiąt procent ogólnych zasobów mieszkaniowych. Znaczna część z nich, bo aż około 3 mln, została skonstruowana i wybudowana w latach 70. i 80. XX w., a więc okres eksploatacji tych budynków wynosi już ponad 40 lat. Coraz częściej konieczne jest prowadzenie w tych obiektach budowlanych prac modernizacyjnych, obejmujących również modernizację instalacji elektrycznej.

dr inż. Karol Kuczyński Bezpieczniki jako podstawowa ochrona w instalacjach elektrycznych nn

Bezpieczniki jako podstawowa ochrona w instalacjach elektrycznych nn Bezpieczniki jako podstawowa ochrona w instalacjach elektrycznych nn

Urządzenia zabezpieczające przed cieplnymi skutkami przepływu prądów zwarciowych powinny być tak dobrane, aby przerwanie prądu zwarciowego w obwodzie elektrycznym następowało wcześniej niż wystąpi niebezpieczeństwo...

Urządzenia zabezpieczające przed cieplnymi skutkami przepływu prądów zwarciowych powinny być tak dobrane, aby przerwanie prądu zwarciowego w obwodzie elektrycznym następowało wcześniej niż wystąpi niebezpieczeństwo uszkodzeń cieplnych i mechanicznych w przewodach oraz ich połączeniach. Zabezpieczenia zwarciowe przewodów instalacyjnych mogą być wykonane z zastosowaniem bezpieczników lub wyłączników samoczynnych z wyzwalaczami zwarciowymi.

dr hab. inż. Waldemar Dołęga Efektywność energetyczna gospodarki krajowej

Efektywność energetyczna gospodarki krajowej Efektywność energetyczna gospodarki krajowej

Jednym z celów strategicznych polityki energetycznej i ekologicznej państwa jest poprawa efektywności energetycznej gospodarki. Efektywność energetyczna wiąże się z obszarem wykorzystywania i użytkowania...

Jednym z celów strategicznych polityki energetycznej i ekologicznej państwa jest poprawa efektywności energetycznej gospodarki. Efektywność energetyczna wiąże się z obszarem wykorzystywania i użytkowania energii i jest szczególnie ważna w procesie zapewnienia bezpieczeństwa dostaw energii, bezpieczeństwa ekologicznego, wzrostu konkurencyjności polskich przedsiębiorstw i w wielu innych elementach. Kwestia efektywności energetycznej traktowana jest priorytetowo, postęp w tej dziedzinie ma bowiem duże...

dr hab. inż. Andrzej Ł. Chojnacki Awaryjność transformatorów energetycznych 15/0,4 kV eksploatowanych w sieciach dystrybucyjnych

Awaryjność transformatorów energetycznych 15/0,4 kV eksploatowanych w sieciach dystrybucyjnych Awaryjność transformatorów energetycznych 15/0,4 kV eksploatowanych w sieciach dystrybucyjnych

Rozwój współczesnego społeczeństwa jest uwarunkowany dostępem do różnorodnych nośników oraz źródeł energii. Znaczącą rolę odgrywa tu energia elektryczna, która ze względu na swoje właściwości jest niesubstytuowalna...

Rozwój współczesnego społeczeństwa jest uwarunkowany dostępem do różnorodnych nośników oraz źródeł energii. Znaczącą rolę odgrywa tu energia elektryczna, która ze względu na swoje właściwości jest niesubstytuowalna w wielu zastosowaniach. W tym kontekście szczególnego znaczenia nabiera ciągłość zasilania odbiorców energią elektryczną. Zapewnienie ciągłości jest możliwe w przypadku zagwarantowania odpowiedniego poziomu mocy wytwórczych w elektrowniach oraz utrzymania sieci przesyłowych i dystrybucyjnych...

Krzysztof Mątecki Prąd stały, zmienny i przemienny – czym są i jaka jest różnica?

Prąd stały, zmienny i przemienny – czym są i jaka jest różnica? Prąd stały, zmienny i przemienny – czym są i jaka jest różnica?

Zastosowanie elektryczności w naszym codziennym życiu jest bardzo szerokie. Energia elektryczna jest przetwarzana na ciepło, światło, pole magnetyczne i ruch. Bez prądu elektrycznego nie działałoby wiele...

Zastosowanie elektryczności w naszym codziennym życiu jest bardzo szerokie. Energia elektryczna jest przetwarzana na ciepło, światło, pole magnetyczne i ruch. Bez prądu elektrycznego nie działałoby wiele urządzeń, bez których mielibyśmy bardzo utrudnione życie.

mgr inż. Jacek Świątek Magazyny energii jako element transformacji systemu energetycznego (część 1.)

Magazyny energii jako element transformacji systemu energetycznego (część 1.) Magazyny energii jako element transformacji systemu energetycznego (część 1.)

Magazynowanie energii jest jednym z popularniejszych haseł obszaru elektroenergetycznego. Stało się zjawiskiem niemal powszechnym, mającym na celu poprawę stabilności Krajowego Systemu Elektroenergetycznego...

Magazynowanie energii jest jednym z popularniejszych haseł obszaru elektroenergetycznego. Stało się zjawiskiem niemal powszechnym, mającym na celu poprawę stabilności Krajowego Systemu Elektroenergetycznego z uwagi na przyłączanie źródeł energii odnawialnej.

mgr inż. Marcin Orzechowski, mgr inż. Mariusz Mikulski Połączenia wewnętrzne w rozdzielnicach niskich napięć

Połączenia wewnętrzne w rozdzielnicach niskich napięć Połączenia wewnętrzne w rozdzielnicach niskich napięć

Kontynuując cykl „Połączenia wewnętrzne w rozdzielnicach niskich napięć” zwracamy uwagę czytelników na dualizm pomiędzy zapisami w normie wieloarkuszowej PN-EN 61439 Rozdzielnice i sterownice niskonapięciowe...

Kontynuując cykl „Połączenia wewnętrzne w rozdzielnicach niskich napięć” zwracamy uwagę czytelników na dualizm pomiędzy zapisami w normie wieloarkuszowej PN-EN 61439 Rozdzielnice i sterownice niskonapięciowe (tzw. norma rozdzielnicowa) a założeniami i obliczeniami, które należy wykonać w projektach instalacji ­elektrycznej.

mgr inż. Jacek Świątek Magazyny energii jako element transformacji systemu energetycznego (część 2.)

Magazyny energii jako element transformacji systemu energetycznego (część 2.) Magazyny energii jako element transformacji systemu energetycznego (część 2.)

Spółki dystrybucyjne w ramach systemu energetycznego prowadzą działalność biznesową, ale jednocześnie pełnią misję społeczną dla zapewnienia prawidłowego funkcjonowania gospodarki krajowej oraz odbiorców...

Spółki dystrybucyjne w ramach systemu energetycznego prowadzą działalność biznesową, ale jednocześnie pełnią misję społeczną dla zapewnienia prawidłowego funkcjonowania gospodarki krajowej oraz odbiorców indywidualnych. Krajowy System Elektroenergetyczny ma zapewnić nieprzerwane dostawy energii o wymaganych parametrach gwarantujących funkcjonowanie zasilanych odbiorników. KSE ma spełniać dowolne i nieznane potrzeby odbiorców, którzy mogą pobierać energię do wielkości mocy przyłączeniowej, w dowolnym...

dr hab. inż. Paweł Piotrowski, inż. Konrad Magiera, inż. Arkadiusz Michalak, inż. Mateusz Smoliński Analiza statystyczna danych oraz prognozy rynkowych cen energii (RCE) w Polsce z wyprzedzeniem do 24 godzin

Analiza statystyczna danych oraz prognozy rynkowych cen energii (RCE) w Polsce z wyprzedzeniem do 24 godzin Analiza statystyczna danych oraz prognozy rynkowych cen energii (RCE) w Polsce z wyprzedzeniem do 24 godzin

W roku 2021 nastąpił bardzo gwałtowny wzrost cen energii. Z punktu widzenia prognozowania to zjawisko znacznie utrudniające dokładne prognozy. Celem artykułu jest analiza zmienności rynkowych cen energii...

W roku 2021 nastąpił bardzo gwałtowny wzrost cen energii. Z punktu widzenia prognozowania to zjawisko znacznie utrudniające dokładne prognozy. Celem artykułu jest analiza zmienności rynkowych cen energii oraz testy skuteczności prognozowania cen z wyprzedzeniem do 24 godzin z wykorzystaniem zaawansowanych technik uczenia maszynowego.

mgr inż. Jacek Świątek Magazyny energii jako element transformacji systemu energetycznego (część 3.)

Magazyny energii jako element transformacji systemu energetycznego (część 3.) Magazyny energii jako element transformacji systemu energetycznego (część 3.)

Z transformacją energetyczną jest podobnie jak z magazynami energii. Wszyscy wiedzą, że będzie, ale nie jest sprecyzowana, w jakiej formie i kiedy się rozpocznie. Prognozowanych jest kilka kierunków i...

Z transformacją energetyczną jest podobnie jak z magazynami energii. Wszyscy wiedzą, że będzie, ale nie jest sprecyzowana, w jakiej formie i kiedy się rozpocznie. Prognozowanych jest kilka kierunków i sposobów transformacji energetyki. Część środowiska energetycznego, szczególnie kadra zarządzająca spółek energetycznych, których właścicielem jest skarb państwa, skoncentrowana jest na transformacji, która utrzyma dominującą pozycję spółek energetycznych, a zmiany będą niezbyt dynamiczne. Ja jednak...

dr inż. Karol Kuczyński Podstawowe wymagania dla rozdzielnic nn oraz dobór aparatury modułowej

Podstawowe wymagania dla rozdzielnic nn oraz dobór aparatury modułowej Podstawowe wymagania dla rozdzielnic nn oraz dobór aparatury modułowej

Rozdzielnica elektryczna to zespół zgrupowanych urządzeń elektroenergetycznych wraz z szynami zbiorczymi, połączeniami elektrycznymi, elementami izolacyjnymi i osłonami. Służy ona do rozdziału energii...

Rozdzielnica elektryczna to zespół zgrupowanych urządzeń elektroenergetycznych wraz z szynami zbiorczymi, połączeniami elektrycznymi, elementami izolacyjnymi i osłonami. Służy ona do rozdziału energii elektrycznej i łączenia oraz zabezpieczania linii lub obwodów. W zależności od ich przeznaczenia, parametrów znamionowych oraz właściwości technicznych wynikających z budowy, rozdzielnice są urządzeniami bardzo zróżnicowanymi.

dr hab. inż. Andrzej Ł. Chojnacki Funkcje niezawodnościowe transformatorów energetycznych SN/nn eksploatowanych wnętrzowo

Funkcje niezawodnościowe transformatorów energetycznych SN/nn eksploatowanych wnętrzowo Funkcje niezawodnościowe transformatorów energetycznych SN/nn eksploatowanych wnętrzowo

Problem niezawodności sieci elektroenergetycznych oraz urządzeń w nich eksploatowanych jest bardzo ważny ze względu na pewność dostaw energii elektrycznej do znacznej grupy jej odbiorców. W wielu przypadkach...

Problem niezawodności sieci elektroenergetycznych oraz urządzeń w nich eksploatowanych jest bardzo ważny ze względu na pewność dostaw energii elektrycznej do znacznej grupy jej odbiorców. W wielu przypadkach przerwy w dostawie energii stwarzają realne zagrożenie dla życia lub zdrowia ludzkiego, np. w przypadku osób korzystających z profesjonalnej aparatury medycznej podtrzymującej życie. Stałe więc nadzorowanie pracy sieci oraz analiza awarii w nich występujących są konieczne, aby ustalić metody...

mgr inż. Julian Wiatr, mgr inż. Marcin Orzechowski Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe

Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe Połączenia wewnętrzne w rozdzielnicach niskich napięć – obliczenia zwarciowe

W poprzednich dwóch częściach artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć”, publikowanych na łamach czasopisma „elektro.info”, wielokrotnie odnosiliśmy się do obliczeń zwarciowych....

W poprzednich dwóch częściach artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć”, publikowanych na łamach czasopisma „elektro.info”, wielokrotnie odnosiliśmy się do obliczeń zwarciowych. W związku z zainteresowaniem naszych czytelników tą tematyką podjęliśmy decyzję, aby kolejną część tego cyklu poświęcić właśnie tematyce obliczeń zwarciowych oraz związanej z tym kwestii doboru aparatury do rozdzielnicy.

dr hab. inż. Andrzej Ł. Chojnacki Ocena funkcji niezawodnościowych transformatorów SN/nn eksploatowanych w napowietrznych stacjach elektroenergetycznych (część 2.)

Ocena funkcji niezawodnościowych transformatorów SN/nn eksploatowanych w napowietrznych stacjach elektroenergetycznych (część 2.) Ocena funkcji niezawodnościowych transformatorów SN/nn eksploatowanych w napowietrznych stacjach elektroenergetycznych (część 2.)

W artykule przedstawiona została analiza podstawowych funkcji charakteryzujących właściwości niezawodnościowe transformatorów energetycznych SN/nn eksploatowanych w dystrybucyjnych stacjach napowietrznych,...

W artykule przedstawiona została analiza podstawowych funkcji charakteryzujących właściwości niezawodnościowe transformatorów energetycznych SN/nn eksploatowanych w dystrybucyjnych stacjach napowietrznych, jakimi są funkcja intensywności awarii, funkcja niezawodności, funkcja zawodności, a także funkcja gęstości prawdopodobieństwa wystąpienia awarii. Na podstawie wieloletnich obserwacji transformatorów SN/nn eksploatowanych na terenie dużej spółki dystrybucyjnej energii elektrycznej w kraju określone...

mgr inż. Łukasz Gorgolewski Dostępność budynków mieszkalnych dla osób ze szczególnymi potrzebami

Dostępność budynków mieszkalnych dla osób ze szczególnymi potrzebami Dostępność budynków mieszkalnych dla osób ze szczególnymi potrzebami

W lipcu 2019 r. Sejm uchwalił ustawę o zapewnianiu dostępności osobom ze szczególnymi potrzebami, która wprowadziła zmiany w Prawie budowlanym. Termin dostosowania przepisów techniczno-budowlanych mija...

W lipcu 2019 r. Sejm uchwalił ustawę o zapewnianiu dostępności osobom ze szczególnymi potrzebami, która wprowadziła zmiany w Prawie budowlanym. Termin dostosowania przepisów techniczno-budowlanych mija na początku września 2022 r.

mgr inż. Tomasz Bednarczyk, Christoph Engelen, Cornelius Plath Zwiększenie szybkości, dokładności oraz bezpieczeństwa pomiarów impedancji zwarcia transformatorów energetycznych

Zwiększenie szybkości, dokładności oraz bezpieczeństwa pomiarów impedancji zwarcia transformatorów energetycznych Zwiększenie szybkości, dokładności oraz bezpieczeństwa pomiarów impedancji zwarcia transformatorów energetycznych

Transformatory energetyczne odgrywają kluczową rolę w infrastrukturze sieci elektrycznej. Są one instalowane w punktach newralgicznych sieci, ich niezawodność ma zatem bezpośredni wpływ na ciągłość dostaw...

Transformatory energetyczne odgrywają kluczową rolę w infrastrukturze sieci elektrycznej. Są one instalowane w punktach newralgicznych sieci, ich niezawodność ma zatem bezpośredni wpływ na ciągłość dostaw energii elektrycznej do końcowych odbiorców. Dlatego też dąży się prewencyjnie do unikania awarii transformatorów, które mogą powodować nieplanowane przestoje i znaczne koszty następcze w związku z naprawą lub wymianą urządzenia.

mgr inż. Tomasz Bednarczyk Problematyka badań eksploatacyjnych wyłączników mocy

Problematyka badań eksploatacyjnych wyłączników mocy Problematyka badań eksploatacyjnych wyłączników mocy

Coraz częstszym wyborem rozwiązań technicznych dla nowo budowanych stacji elektroenergetycznych wysokiego napięcia jest zastosowanie rozdzielnic typu GIS. Niewątpliwie jedną z najważniejszych przyczyn...

Coraz częstszym wyborem rozwiązań technicznych dla nowo budowanych stacji elektroenergetycznych wysokiego napięcia jest zastosowanie rozdzielnic typu GIS. Niewątpliwie jedną z najważniejszych przyczyn jest oszczędność miejsca – stacja o tym samym układzie połączeń H5 w rozwiązaniu tradycyjnym napowietrznym zajmuje większą powierzchnię w porównaniu z rozwiązaniem GIS.

mgr inż. Jakub Chudorliński Pomiary rezystancji izolacji w sieciach SN, zintegrowane w sterowniku polowym

Pomiary rezystancji izolacji w sieciach SN, zintegrowane w sterowniku polowym Pomiary rezystancji izolacji w sieciach SN, zintegrowane w sterowniku polowym

Sieć elektroenergetyczna jest układem połączonych galwanicznie elementów przewodzących, służących do dystrybucji energii elektrycznej na danym terenie. Podstawowymi aspektami rozpatrywanymi w kontekście...

Sieć elektroenergetyczna jest układem połączonych galwanicznie elementów przewodzących, służących do dystrybucji energii elektrycznej na danym terenie. Podstawowymi aspektami rozpatrywanymi w kontekście sieci elektroenergetycznej są: zapewnienie odpowiedniego bezpieczeństwa pracy i obsługi oraz minimalne oddziaływanie na środowisko przy jednocześnie maksymalnej efektywności i skuteczności. Aby spełnić powyższe wymagania, stosuje się automatykę zabezpieczeniową wraz z niezbędnymi przekładnikami oraz...

Dariusz Macierzyński, Ireneusz Stasiak Stacje kompaktowe średniego napięcia

Stacje kompaktowe średniego napięcia Stacje kompaktowe średniego napięcia

Czynnikiem mającym bezpośredni wpływ na pewność zasilania maszyn jest nieodzownie aparatura rozdzielcza, instalowana w sieciach SN podziemnych zakładów górniczych. Bazując na doświadczeniach w konstruowaniu...

Czynnikiem mającym bezpośredni wpływ na pewność zasilania maszyn jest nieodzownie aparatura rozdzielcza, instalowana w sieciach SN podziemnych zakładów górniczych. Bazując na doświadczeniach w konstruowaniu aparatury elektrycznej 3,3 kV i 6,0 kV do zasilania wysokowydajnych kompleksów ścianowych oraz rozdziału energii w kopalnianych sieciach rozdzielczych, w artykule przedstawiono różne możliwe zastosowania stacji kompaktowych na napięcie 6 kV, które są dopełnieniem dotychczasowej oferty produktowej...

mgr inż. Marcin Orzechowski Połączenia wewnętrzne w rozdzielnicach niskich napięć

Połączenia wewnętrzne w rozdzielnicach niskich napięć Połączenia wewnętrzne w rozdzielnicach niskich napięć

W poprzednich częściach artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć” pisaliśmy o elementach rozdzielnic oraz informowaliśmy o tym, co powinno znaleźć się w dokumentacji projektowej....

W poprzednich częściach artykułu „Połączenia wewnętrzne w rozdzielnicach niskich napięć” pisaliśmy o elementach rozdzielnic oraz informowaliśmy o tym, co powinno znaleźć się w dokumentacji projektowej. W tym numerze przedstawimy kilka przykładów rachunkowych sprawdzenia wybranych elementów wyposażenia rozdzielnicy. Komentarz do nich znajdzie się na końcu artykułu. Wymagania w zakresie doboru poszczególnych elementów wyposażenia rozdzielnicy ze względu na odporność zwarciową przedstawiono w poprzedniej...

mgr inż. Julian Wiatr Uproszczony projekt zasilania pożarowego zestawu hydroforowego

Uproszczony projekt zasilania pożarowego zestawu hydroforowego Uproszczony projekt zasilania pożarowego zestawu hydroforowego

W lipcowo-sierpniowym numerze prezentujemy przykładowe rozwiązanie układu zasilania pożarowego zestawu hydroforowego, przyłączonego do Rozdzielnicy Ppoż., do której zasilanie jest doprowadzone sprzed przeciwpożarowego...

W lipcowo-sierpniowym numerze prezentujemy przykładowe rozwiązanie układu zasilania pożarowego zestawu hydroforowego, przyłączonego do Rozdzielnicy Ppoż., do której zasilanie jest doprowadzone sprzed przeciwpożarowego wyłącznika prądu. W tym przypadku PWP zostanie wprowadzony do eksploatacji na podstawie dopuszczenia jednostkowego, zgodnie z art. 10 w związku z art. 5 Ustawy o wyrobach budowlanych (Dz.U. z 2004 r. nr 92, poz. 881).

dr inż. Tomasz Bakoń Polskie klastry energii jako droga do podniesienia efektywności energetycznej

Polskie klastry energii jako droga do podniesienia efektywności energetycznej Polskie klastry energii jako droga do podniesienia efektywności energetycznej

Klaster energii ma ograniczony zasięg terytorialny, dlatego cele klastrów definiowane są w oparciu o potrzeby lokalne. Ich oddziaływanie może jednak wykraczać poza obszar samego klastra, przyczyniając...

Klaster energii ma ograniczony zasięg terytorialny, dlatego cele klastrów definiowane są w oparciu o potrzeby lokalne. Ich oddziaływanie może jednak wykraczać poza obszar samego klastra, przyczyniając się pozytywnie do rozwoju danego i sąsiednich obszarów. W Polsce funkcjonuje kilkadziesiąt inicjatyw gospodarczych związanych z klastrami energii.

mgr inż. Karol Makowiecki, dr inż. Aleksander Lisowiec, dr hab. inż. Marcin Habrych Zastosowanie synchrofazorów w sieciach dystrybucyjnych średniego napięcia

Zastosowanie synchrofazorów w sieciach dystrybucyjnych średniego napięcia Zastosowanie synchrofazorów w sieciach dystrybucyjnych średniego napięcia

Rozwój technologiczny oraz presja polityczna sprawiają, że poprzez sieć elektroenergetyczną średniego napięcia transportowana jest coraz większa moc pochodząca z generacji rozproszonej wykorzystującej...

Rozwój technologiczny oraz presja polityczna sprawiają, że poprzez sieć elektroenergetyczną średniego napięcia transportowana jest coraz większa moc pochodząca z generacji rozproszonej wykorzystującej odnawialne źródła energii. Moc generowana przez te urządzenia w wielu przypadkach zależy od aktualnych warunków atmosferycznych, co wprowadza dodatkową zmienność w sieci. Aktualnie praca wyspowa sieci dystrybucyjnych jest zabroniona. Jednak w przypadku zakłóceń, gdy moc wymiany w GPZ jest niewielka,...

Bogdan Gajdemski – Omicron Energy Solutions Polska Pewność układów ZSZ i LRW a testy aplikacyjne

Pewność układów ZSZ i LRW a testy aplikacyjne Pewność układów ZSZ i LRW a testy aplikacyjne

Nowe możliwości sprzętu testującego w oparciu o tzw. podejście systemowe sprawiają, iż można rozszerzyć obszar testowania funkcjonalnego o testy aplikacyjne, zwiększając pewność ochrony obiektu, zwłaszcza...

Nowe możliwości sprzętu testującego w oparciu o tzw. podejście systemowe sprawiają, iż można rozszerzyć obszar testowania funkcjonalnego o testy aplikacyjne, zwiększając pewność ochrony obiektu, zwłaszcza dla bardziej trudnych i złożonych przypadków zakłóceń.

Wybrane dla Ciebie

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa? Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy...

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

Jak zapewnić niezawodną ochronę w ograniczonych przestrzeniach instalacyjnych?

Jak zapewnić niezawodną ochronę w ograniczonych przestrzeniach instalacyjnych? Jak zapewnić niezawodną ochronę w ograniczonych przestrzeniach instalacyjnych?

Potrzebujesz kabli idealnie dopasowanych do Twojego projektu?

Potrzebujesz kabli idealnie dopasowanych do Twojego projektu? Potrzebujesz kabli idealnie dopasowanych do Twojego projektu?

Jak mądrze zarządzać energią w przemyśle? Poznaj inteligentną stację ICZ-E!

Jak mądrze zarządzać energią w przemyśle? Poznaj inteligentną stację ICZ-E! Jak mądrze zarządzać energią w przemyśle? Poznaj inteligentną stację ICZ-E!

Chcesz zarządzać siecią SN i nN zgodnie z najnowszymi wytycznymi?

Chcesz zarządzać siecią SN i nN zgodnie z najnowszymi wytycznymi? Chcesz zarządzać siecią SN i nN zgodnie z najnowszymi wytycznymi?

Jak zlokalizować kable i infrastrukturę podziemną?

Jak zlokalizować kable i infrastrukturę podziemną? Jak zlokalizować kable i infrastrukturę podziemną?

Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV

Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV

Systemy sygnalizacji włamania i napadu »

Systemy sygnalizacji włamania i napadu » Systemy sygnalizacji włamania i napadu »

Potrzebujesz mocnego falownika IP65 z możliwością łączenia do 12 urządzeń?

Potrzebujesz mocnego falownika IP65 z możliwością łączenia do 12 urządzeń? Potrzebujesz mocnego falownika IP65 z możliwością łączenia do 12 urządzeń?

Szukasz niezawodnych urządzeń do inteligentnego zarządzania i automatyzacji budynku?

Szukasz niezawodnych urządzeń do inteligentnego zarządzania i automatyzacji budynku? Szukasz niezawodnych urządzeń do inteligentnego zarządzania i automatyzacji budynku?

Zasilanie gwarantowane - jak je zapewnić?

Zasilanie gwarantowane - jak je zapewnić? Zasilanie gwarantowane - jak je zapewnić?

Zasilacze z magazynami energii »

Zasilacze z magazynami energii » Zasilacze z magazynami energii »

ak połączyć wysoką moc przekaźnika z kompaktowym rozmiarem?

ak połączyć wysoką moc przekaźnika z kompaktowym rozmiarem? ak połączyć wysoką moc przekaźnika z kompaktowym rozmiarem?

Jak wybrać odpowiednie zasilanie awaryjne?

Jak wybrać odpowiednie zasilanie awaryjne? Jak wybrać odpowiednie zasilanie awaryjne?

Bezpłatne szkolenie: Procedura odbioru stacji ładowania samochodów elektrycznych przez UDT

Bezpłatne szkolenie: Procedura odbioru stacji ładowania samochodów elektrycznych przez UDT Bezpłatne szkolenie: Procedura odbioru stacji ładowania samochodów elektrycznych przez UDT

Zdalne sterowanie i nadzór rozdzielnic gazowych »

Zdalne sterowanie i nadzór rozdzielnic gazowych » Zdalne sterowanie i nadzór rozdzielnic gazowych »

Ograniczniki przepięć SPD - wyższy poziom zabezpieczenia »

Ograniczniki przepięć SPD - wyższy poziom zabezpieczenia » Ograniczniki przepięć SPD - wyższy poziom zabezpieczenia »

Jak chronić fotowoltaikę przed przepięciami?

Jak chronić fotowoltaikę przed przepięciami? Jak chronić fotowoltaikę przed przepięciami?

Kilka pomysłów na przeprowadzenie kabli »

Kilka pomysłów na przeprowadzenie kabli » Kilka pomysłów na przeprowadzenie kabli »

Osprzęt instalacyjny idealnie dopasowany do montażu w kanałach instalacyjnych »

Osprzęt instalacyjny idealnie dopasowany do montażu w kanałach instalacyjnych » Osprzęt instalacyjny idealnie dopasowany do montażu w kanałach instalacyjnych »

Szkolenie - solidna dawka SMART HOME

Szkolenie - solidna dawka SMART HOME Szkolenie - solidna dawka SMART HOME

Czy termowizja pozwala przewidzieć awarię zanim jeszcze nastąpi?

Czy termowizja pozwala przewidzieć awarię zanim jeszcze nastąpi? Czy termowizja pozwala przewidzieć awarię zanim jeszcze nastąpi?

Schrack Technik – sklep online

Schrack Technik – sklep online Schrack Technik – sklep online
  • Opis

    :

Schrack Technik jest jednym z wiodących przedsiębiorstw w dystrybucji innowacyjnych produktów w zakresie szeroko pojętej elektrotechniki. Założycielem firmy Schrack AG, firmy matki dzisiejszego Schracka, był w roku 1919 dr Eduard Schrack. Paleta produktowa Schrack Technik jest od lat stale poszerzana. Tak też Schrack Technik stał się wiodącym przedsiębiorstwem zaopatrującym w elektrotechnikę klientów Centralnej i wschodniej Europy. Nasza paleta produktów jest bardzo różnorodna, staramy się również zawsze podążać za najnowszymi technologiami. Oferujemy produkty m.in. z zakresu elektrotechniki, danych/SAT, bezpieczeństwa, budownictwa i oświetlenia — zawsze najwyższej jakości!

Czytaj całość »

Jak prawidłowo wykonać połączenia elektryczne?

Jak prawidłowo wykonać połączenia elektryczne? Jak prawidłowo wykonać połączenia elektryczne?

Odkryj zagrożenia ukryte w Twojej instalacji dzięki miernikowi rezystancji izolacji »

Odkryj zagrożenia ukryte w Twojej instalacji dzięki miernikowi rezystancji izolacji » Odkryj zagrożenia ukryte w Twojej instalacji dzięki miernikowi rezystancji izolacji »

Jaki jest najlepszy modułowy zasilacz UPS dla urządzeń krytycznych?

Jaki jest najlepszy modułowy zasilacz UPS dla urządzeń krytycznych? Jaki jest najlepszy modułowy zasilacz UPS dla urządzeń krytycznych?

Wielofunkcyjny miernik parametrów instalacji elektrycznych - jaki wybrać?

Wielofunkcyjny miernik parametrów instalacji elektrycznych - jaki wybrać? Wielofunkcyjny miernik parametrów instalacji elektrycznych - jaki wybrać?

Gniazda podłogowe i dokujące — unikalne, uniwersalne rozwiązania »

Gniazda podłogowe i dokujące — unikalne, uniwersalne rozwiązania » Gniazda podłogowe i dokujące — unikalne, uniwersalne rozwiązania »

Jak zmienić swój dom w dom inteligentny bez konieczności zmian w tradycyjnej instalacji?

Jak zmienić swój dom w dom inteligentny bez konieczności zmian w tradycyjnej instalacji? Jak zmienić swój dom w dom inteligentny bez konieczności zmian w tradycyjnej instalacji?

Jaki multimetr do prac serwisowych wybrać?

Jaki multimetr do prac serwisowych wybrać? Jaki multimetr do prac serwisowych wybrać?

Małe, ale z charakterem – nowe przekaźniki, które ogarniają sterowanie »

Małe, ale z charakterem – nowe przekaźniki, które ogarniają sterowanie » Małe, ale z charakterem – nowe przekaźniki, które ogarniają sterowanie »

Jak skutecznie chronić obiekty przed niebezpiecznymi gazami? »

Jak skutecznie chronić obiekty przed niebezpiecznymi gazami? » Jak skutecznie chronić obiekty przed niebezpiecznymi gazami? »

Rozpocznij bezpłatną konsultację doboru systemu zasilania »

Rozpocznij bezpłatną konsultację doboru systemu zasilania » Rozpocznij bezpłatną konsultację doboru systemu zasilania »

Kurs G1 G2 G3 z egzaminami + odnowa pomiarów elektrycznych - szkolenie online »

Kurs G1 G2 G3 z egzaminami + odnowa pomiarów elektrycznych - szkolenie online » Kurs G1 G2 G3 z egzaminami + odnowa pomiarów elektrycznych - szkolenie online »

Projektujesz system oddymiania? O czym pamiętać przy zasilaniu bram »

Projektujesz system oddymiania? O czym pamiętać przy zasilaniu bram » Projektujesz system oddymiania? O czym pamiętać przy zasilaniu bram »

Najnowsze produkty i technologie

hdi.pl Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje?

Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje? Samochód elektryczny może ładować się wtedy, gdy energia jest najtańsza. Jak inteligentne systemy zmieniają domowe instalacje?

Domowy punkt ładowania przestaje pełnić funkcję zwykłego gniazda ściennego, stając się elementem sieci elektroenergetycznej w gospodarstwie domowym. Rosnąca liczba aut z napędem elektrycznym sprawia, że...

Domowy punkt ładowania przestaje pełnić funkcję zwykłego gniazda ściennego, stając się elementem sieci elektroenergetycznej w gospodarstwie domowym. Rosnąca liczba aut z napędem elektrycznym sprawia, że zarządzanie poborem mocy bezpośrednio wpływa na codzienne koszty eksploatacji pojazdu. Nowoczesne technologie pozwalają na synchronizację procesu uzupełniania baterii z wahaniami stawek giełdowych oraz bieżącą pracą mikroinstalacji OZE. Przesunięcie godzin zasilania na momenty największej nadpodaży...

wienerberger.pl Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczne nawierzchnie wokół domu – aktualne trendy Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną...

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną bazę, dopasowanie do bryły domu oraz funkcję widoczną w każdym detalu.

Redakcja Elektro.info.pl Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa zaprasza na szkolenia zawodowe Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje,...

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje, sieci wielkopowierzchniowe etc. ), jednak zaopiekujemy się każdym klientem – nawet tym najmniejszym.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o., ASTAT Sp. z o.o. LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii LVRSys nasłupowy – precyzyjna regulacja napięcia w sieci nn bez rozbudowy linii

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych...

Jakość energii elektrycznej w sieciach niskiego napięcia określają norma PN-EN 50160 oraz Rozporządzenie Ministra Klimatu i Środowiska z 22 marca 2023 r. [1, 2]. Według rozporządzenia, 95% 10-minutowych średnich wartości skutecznych napięcia musi mieścić się w przedziale ±10% napięcia znamionowego, natomiast norma PN-EN 50160 jest bardziej restrykcyjna – wymaga poziomu zgodności 99% oraz utrzymania całości pomiarów w przedziale ±15%.

EVER Sp. z o.o. Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania? Zasilanie napędów bram przeciwpożarowych – jak zapewnić pracę po zaniku zasilania?

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania...

Firma EVER wprowadza na rynek nową serię zasilaczy UZS-1F i UZS-3F, przeznaczoną do współpracy z napędami bram wykorzystywanych w systemach kontroli rozprzestrzeniania dymu i ciepła. Rodzina obejmuje rozwiązania do napędów jednofazowych ~230 V i trójfazowych ~400 V, a wersje sekwencyjne pozwalają na współpracę z maksymalnie trzema napędami.

TM TECHNOLOGIE Sp. z o.o. Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie Monitoring oświetlenia awaryjnego w wieloobiektowym kompleksie

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

W dużym kompleksie biurowym wyzwaniem nie jest wyłącznie dobór i rozmieszczenie opraw oświetlenia awaryjnego. Równie ważne jest to, jak cały system będzie kontrolowany i obsługiwany przez kolejne  lata.

ETI Polam Sp. z o.o. Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB Elektrotermiczne mechanizmy działania wyzwalacza przeciążeniowego MCB

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia...

Wyłącznik nadprądowy MCB należy do najbardziej rozpowszechnionych aparatów ochronnych w instalacjach niskiego napięcia. Jego zadanie wydaje się proste: bezpiecznie przewodzić prąd roboczy, a w razie przeciążenia lub zwarcia samoczynnie odłączyć obwód. W praktyce wewnątrz niewielkiej obudowy musi jednak współdziałać kilka zjawisk fizycznych: przepływ prądu, wydzielanie ciepła, odkształcenie bimetalu, praca mechanizmu zapadkowego, ruch styków i proces gaszenia łuku. Ochrona przeciążeniowa nie jest...

APATOR SA Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii Stabilność, oszczędność i niezależność energetyczna z wykorzystaniem magazynów energii

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart...

Polska energetyka znajduje się w punkcie zwrotnym. Dynamiczny przyrost mocy z odnawialnych źródeł energii (OZE) wymusza ewolucję systemu z modelu pasywnego w kierunku inteligentnego i elastycznego smart grid. Dodatkowo wysokie koszty energii oraz rosnąca zmienność cen na rynku powodują, że przedsiębiorstwa coraz częściej poszukują rozwiązań zapewniających stabilność i przewidywalność działania. W tej układance magazynowanie energii staje się warunkiem koniecznym dla zachowania bezpieczeństwa energetycznego...

SONEL S.A. Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel Precyzyjna lokalizacja doziemień przy wykorzystaniu Ramki A od Sonel

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora...

Uszkodzenie izolacji kabli nn i SN w gęsto uzbrojonym terenie oznacza ryzyko kosztownych, nietrafionych wykopów. Odpowiedzią na to wyzwanie jest Ramka A LKR-2500 od Sonel. Dzięki cyfrowemu wsparciu operatora narzędzie to pozwala na precyzyjne wyznaczanie miejsc uszkodzeń i rewolucjonizuje współczesną diagnostykę kablową.

ESC Spółka Akcyjna Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli? Drukarka fiskalna online: kto musi ją mieć i czym różni się od starszych modeli?

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule...

Drukarka fiskalna online rejestruje sprzedaż i automatycznie przesyła dane do Centralnego Repozytorium Kas, dzięki czemu przedsiębiorca ma mniej formalności niż przy starszych urządzeniach. W artykule wyjaśniamy, czym jest drukarka fiskalna online i czym różni się od starszych modeli oraz od kasy fiskalnej, kto musi ewidencjonować sprzedaż, jak urządzenie łączy się z CRK i systemem POS, jak skorzystać z ulgi na zakup oraz jakie obowiązki wiążą się z jego używaniem.

Sferis.pl Wybór nowego laptopa dla ucznia szkoły technicznej

Wybór nowego laptopa dla ucznia szkoły technicznej Wybór nowego laptopa dla ucznia szkoły technicznej

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu....

Definicja komputera do nauki zmienia się wraz z rozwojem technologii. Obecnie wykorzystywane przez uczniów i nauczycieli sprzęty różnią się możliwościami od tego, co wystarczało jeszcze kilka lat temu. Wynika to przede wszystkim z faktu, że oprócz uruchamiania edytora tekstu, przeglądarki internetowej czy spotkań online, komputery wykorzystywane są do AI, multimediów i gier.

Erdol Haus Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową? Instalacje elektryczne w domu modułowym – co warto wiedzieć przed budową?

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi...

Instalację elektryczną w domu prefabrykowanym najlepiej zaplanować przed produkcją elementów. Na tym etapie można uzgodnić położenie gniazd, oświetlenia i urządzeń z konstrukcją ścian oraz pozostałymi instalacjami. Projekt obejmuje także zapotrzebowanie na energię, ochronę użytkowników i sposób prowadzenia przewodów. Wczesne ustalenia pomagają uniknąć przeróbek gotowych przegród i przygotować dom do późniejszej rozbudowy.

Firma Handlowa Elektryk Sp. z o.o. Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną? Kompensator SVG w instalacji nn obiektu z fotowoltaiką – kiedy regulacja falownika nie zdejmuje opłaty za energię bierną?

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN...

Falownik z aktywną charakterystyką Q(U) nadal zostawia na fakturze pozycję za energię bierną. Reguluje napięcie w miejscu przyłączenia, a nie bilans, który operator rozlicza na liczniku. W obiekcie NN z instalacją fotowoltaiczną te dwa zadania rozjeżdżają się w południe i po zmroku.

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa? Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy...

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

Felicity Polska Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody Pożar magazynu energii? Zanim obwinisz baterię, sprawdź przewody

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź...

„Pożar domu jednorodzinnego. Zapalił się magazyn energii”. Takie nagłówki pojawiają się w mediach coraz częściej i za każdym razem wywołują to samo pytanie: czy baterie litowe w domu są bezpieczne? Odpowiedź jest mniej sensacyjna niż nagłówek. Nowoczesny magazyn energii ma kilka warstw zabezpieczeń, które reagują, zanim zrobi się groźnie. Gdy dochodzi do pożaru, przyczyną nierzadko okazuje się nie sama bateria, lecz sposób, w jaki została podłączona. Czasem wystarczy jeden przewód mniej.

Finder Polska Sp. z o.o. news Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Finder Polska świętował 10-lecie na targach ENERGETAB 2026 Finder Polska świętował 10-lecie na targach ENERGETAB 2026

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania....

Podczas targów ENERGETAB 2026 firma Finder Polska zaprezentowała swoje najnowsze rozwiązania z zakresu automatyki i zarządzania energią, m.in. programowalny przekaźnik OPTA oraz jego premierowe zastosowania. Targi były też okazją do świętowania – w tym roku Finder Polska obchodzi 10-lecie działalności!

MARITEX Leszek Łosin Sp. j. Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji? Cewki SMD w projektowaniu PCB – jak dobrać indukcyjność do aplikacji?

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując...

Cewki SMD trafiają dziś niemal na każdą płytkę drukowaną – pracują w przetwornicach DC/DC, filtrach przeciwzakłóceniowych i obwodach sygnałowych. Mimo to projektanci nierzadko dobierają je „na oko”, kierując się samą indukcyjnością. Tymczasem o poprawnej pracy układu decyduje kilka parametrów naraz, a pominięcie któregokolwiek z nich potrafi zepsuć dopracowany projekt.

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne...

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

Relpol S.A. Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających Stoisko Relpolu na Energetab 2026 było oblegane przez zwiedzających

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko...

Na targach w Bielsku-Białej firma Relpol prezentowała nowoczesne urządzenia pomiarowe oraz rozwiązania wspierające zarządzanie energią. Ale stoisko Relpolu cieszyło się dużym zainteresowaniem nie tylko z powodu oferty produktowej – poza klientami i partnerami biznesowymi chętnie odwiedzali je też... amatorzy tostów i darta.

Impakt S.A. news ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA ARMAC pokazał na targach ENERGETAB swoje nowe UPS-y o mocy 6 i 10 kVA

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA...

Polska marka Armac brała udział w 39. edycji targów ENERGETAB w Bielsku-Białej, gdzie promowała swoje najnowsze rozwiązania z zakresu zasilania awaryjnego, w tym zasilacze UPS o mocy do 6 kVA i 10 kVA z serii Office On-line PF1 Dust-Free.

ELEKTROMETAL SA news Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026 Setki osób odwiedziło stoisko Elektrometal S.A. podczas ENERGETAB 2026

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło...

Elektrometal S.A. prezentował w Bielsku-Białej m.in. specjalistyczne oprawy oświetleniowe ewakuacyjne i do stref zagrożonych wybuchem. Mimo dość trudnej sytuacji na rynku, stoisko Elektrometalu odwiedziło bardzo dużo obecnych i nowych klientów.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych Wykorzystanie magazynów energii w obiektach przemysłowych i usługowych

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych...

Bateryjne magazyny energii stanowią efektywne rozwiązanie problemu niezgodności profili generacji i zużycia w obiektach przemysłowych i usługowych. Zwiększają wykorzystanie energii z instalacji fotowoltaicznych do maksymalnego stopnia, ograniczają moc szczytową, istotnie redukują koszty oraz poprawiają stabilność zasilania, bezpieczeństwo i ciągłość produkcji oraz możliwość pracy w trybie zasilania awaryjnego. Dostępne są jako zewnętrzne rozdzielnice lub kontenery dla większych mocy.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych Stacjonarny analizator PQI-DA Smart – niezawodne narzędzie do monitorowania i rejestracji zakłóceń w sieciach elektroenergetycznych

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii,...

Współczesne sieci elektroenergetyczne – zarówno publiczne, jak i przemysłowe – stawiają czoła rosnącym wyzwaniom związanym z jakością energii elektrycznej. Dynamiczny rozwój odnawialnych źródeł energii, elektromobilności oraz urządzeń energoelektronicznych powoduje wzrost zjawisk zakłócających, takich jak poziom harmonicznych, asymetria napięć, migotanie światła czy wahania napięcia. W odpowiedzi na te wyzwania firma A. Eberle proponuje stacjonarny analizator PQI-DA Smart – urządzenie, które przeobraża...

www.morele.net Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC? Zasilacze komputerowe – jak dobrać moc i zabezpieczenia do nowoczesnego PC?

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości"....

Składając nowy komputer, łatwo dać się ponieść emocjom i wydać lwią część budżetu na potężną kartę graficzną czy szybki procesor. Zasilacz? Często ląduje w koszyku na samym końcu, wybierany "po taniości". To błąd, który w najlepszym razie kończy się nagłymi resetami systemu, a w najgorszym – dosłownym spaleniem drogich podzespołów. Zasilacz to serce całego PC. Zobacz, jak mądrze dobrać jego moc do nowoczesnego sprzętu i na jakie zabezpieczenia zwrócić uwagę, by zyskać pancerne bezpieczeństwo i absolutny...

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami...

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Nexans Power Accessories Poland Sp. z o.o. Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026 Nexans Power Accessories pokaże swoje rozwiązania na targach ENERGETAB 2026

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje...

Nexans Power Accessories Poland Sp. z o.o. jest cenionym dostawcą prefabrykowanych akcesoriów i osprzętu kablowego niskiego, średniego i wysokiego napięcia. Swoje najlepsze rozwiązania firma zaprezentuje na stoisku G 9 podczas targów ENERGETAB 2026.

HYBRYD Sp.z o.o. Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone? Na czym polega przegląd oświetlenia awaryjnego i co musi być sprawdzone?

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd...

Sprawne oświetlenie awaryjne ma zapewnić bezpieczną ewakuację w przypadku zaniku zasilania. Aby system działał prawidłowo w sytuacji zagrożenia, konieczne jest jego regularne sprawdzanie. Taki przegląd obejmuje ocenę stanu technicznego instalacji, testy działania oraz weryfikację dokumentacji, dzięki czemu można wykryć usterki, zanim wpłyną na bezpieczeństwo użytkowników obiektu.

INNPRO Robert Błędowski Sp. z o.o. Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie? Ciepło ucieka przez okno, a rachunek rośnie. Jak ograniczyć straty w wynajmowanym apartamencie?

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz...

Zimowy dzień, temperatura spada poniżej zera, a Ty wchodzisz do apartamentu tuż po wyjeździe gości – w sypialni otwarte na oścież okno i rozgrzany grzejnik. Konsekwencje pojawią się później, gdy zostaniesz obciążony rachunkiem za prąd. Możesz oczywiście przypominać o wyłączaniu ogrzewania na czas wietrzenia, dopisać kolejną zasadę do regulaminu czy umieścić wskazówkę przy oknie. Nie każda osoba podczas kilkudniowego pobytu będzie jednak pamiętać o wszystkich zaleceniach gospodarza. A co, gdyby ogrzewanie...

Relpol S.A. Relpol na Energetab 2026

Relpol na Energetab 2026 Relpol na Energetab 2026

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Zapraszamy do hali A, na stoisko nr 10, gdzie będzie można po raz pierwszy poznać najnowsze propozycje Relpol przygotowane z myślą o nowoczesnych instalacjach elektrycznych.

Impakt S.A. ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB ARMAC rozwija ofertę zasilania awaryjnego. Nowe UPS-y 6 i 10 kVA na targach ENERGETAB

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne...

ARMAC to polska marka specjalizująca się w rozwiązaniach służących ochronie i stabilizacji zasilania urządzeń elektrycznych, a jej oferta obejmuje zasilacze awaryjne UPS, akumulatory, moduły bateryjne oraz urządzenia ochrony przeciwprzepięciowej przeznaczone zarówno dla użytkowników domowych, jak i odbiorców biznesowych. Marka koncentruje się na tworzeniu kompatybilnych rozwiązań, z których można budować systemy ochrony energetycznej dostosowane do konkretnych zastosowań.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl
