Wyłączanie prądów w obwodach pojemnościowych

Zarówno podczas załączania, jak i wyłączania baterii kondensatorów wyzwania związane z zarządzaniem prądami pojemnościowymi są znaczne. Wartości chwilowe napięć międzystykowych mogą prowadzić do powstawania ponownych zapłonów późnych między stykami wyłączników. Precyzyjna kontrola momentu wyłączania oraz rola wyłączników synchronizowanych w procesie wyłączania prądów są kluczowe dla zrozumienia i optymalizacji tych procesów.

Wyłączanie prądów pojemnościowych w sieciach elektroenergetycznych wiąże się z różnorodnymi wyzwaniami technicznymi i bezpieczeństwem operacyjnym. Kluczowym aspektem tego procesu jest zapewnienie odpowiedniej wytrzymałości dielektrycznej przerwy między stykami wyłącznika. Jeśli ta wytrzymałość jest odpowiednia, proces wyłączania baterii kondensatorów uznaje się za zakończony sukcesem, a urządzenie zostaje skutecznie odłączone od sieci. Jest to krytyczny moment, gdy kondensator zachowuje napięcie równoważne ostatniemu napięciu sieci przed rozłączeniem, co może stanowić potencjalne zagrożenie przy ponownym załączaniu bez wcześniejszego rozładowania.

Wyłączanie baterii kondensatorów, zwłaszcza w obecności innych aktywnych baterii, wiąże się ze złożonymi zjawiskami elektrycznymi, takimi jak narastanie napięcia powrotnego i towarzyszące mu oscylacje. Charakter i skala tych zjawisk są bezpośrednio zależne od mocy zwarciowej sieci – im mniejsza moc zwarciowa, tym większa reaktancja sieci i intensywniejsze oscylacje, co sprawia, że wyłączanie może być prostsze w sieciach o wysokiej mocy zwarciowej.

Dynamika zjawisk towarzyszących wyłączaniu pojemności w sieci elektroenergetycznej jest zależna od wielu czynników, w tym od właściwości wyłącznika, wielkości mocy odłączanej baterii kondensatorów oraz charakterystyki sieci zasilającej. Dwa zasadnicze aspekty mają istotny wpływ na przebieg zjawiska: szybkość wzrostu wytrzymałości dielektrycznej przerwy międzystykowej w wyłączniku oraz dynamika i maksymalna amplituda wzrostu napięcia powrotnego [1, 4, 5].

Napięcie powrotne składa się z dwóch głównych składowych: częstotliwości sieci zasilającej oraz składowej przejściowej, której amplituda i częstotliwość zależą od napięcia zasilania, mocy odłączanej baterii, indukcyjności i pojemności sieci zasilającej, a także od mocy innych baterii działających w systemie. Obecność elementów tłumiących w wyłączniku może modyfikować te parametry, co ma wpływ na charakterystykę napięcia powrotnego, które rośnie wolniej niż przy wyłączaniu obwodów z dominującą indukcyjnością [2].

Przy wyłączaniu baterii kondensatorów należy uwzględnić możliwość ponownych zapłonów łuku elektrycznego, które mogą prowadzić do przepięć i przetężeń prądowych. Ponowne zapłony mogą powodować, że przepięcia osiągają wartości znacznie przekraczające napięcie znamionowe urządzeń, co stwarza dodatkowe wyzwania dla systemu ochrony. W realnych warunkach efektywne strategie, takie jak wprowadzenie dodatkowej rezystancji do obwodu czy stopniowe rozładowywanie pojemności, mogą znacznie zmniejszyć ryzyko powstawania niebezpiecznych przepięć.

Ostatecznie, najskuteczniejszym sposobem na ograniczenie ryzyka przepięć podczas wyłączania pojemności jest zapobieganie ponownym zapłonom, co można osiągnąć przez szybki wzrost wytrzymałości dielektrycznej przerwy w wyłączniku oraz zastosowanie oporników bocznikujących przerwy, które skutecznie redukują napięcie w obwodzie, minimalizując ryzyko ponownych zapłonów.

Aby dogłębnie zrozumieć złożone zjawiska elektryczne zachodzące podczas wyłączania pojemności w sieciach elektroenergetycznych, przeprowadzono symulacje łączeniowe w programie Ansys Electronics. Dzięki temu cała analiza była oparta na metodach obliczeniowych, które oferują dużą precyzję w modelowaniu zjawisk elektromagnetycznych, co jest kluczowe dla zrozumienia interakcji między różnymi parametrami sieci i urządzeń. Symulacje te wykorzystują skomplikowane algorytmy numeryczne do naśladowania rzeczywistych procesów fizycznych, co pozwala na ominięcie ograniczeń klasycznych metod analitycznych, które często opierają się na uproszczonych wzorach i założeniach. Tym samym symulacje te dostarczają cennych wskazówek, które mogą być wykorzystane do projektowania bardziej efektywnych systemów ochrony i zwiększenia bezpieczeństwa operacyjnego w sieciach elektroenergetycznych.

Wyłączanie prądów pojemnościowych

Sam proces wyłączania baterii kondensatorów odbywa się poprzez sekwencję zadziałania wyłącznika, a dokładniej przez rozdzielenie się styków w wyłączniku. Rozchodzenie się zestyków wyłącznika powoduje otwieranie się obwodu elektrycznego. W zależności od momentu, w którym następuje rozwarcie obwodu, mamy do czynienia z dwoma charakterystycznymi kluczowymi sytuacjami:

1. wyłączanie obwodu w chwili, gdy prąd przechodzi przez zero,
2. wyłączenie w czasie szczytu prądu.

Generalnie należy unikać sytuacji, w której obwód elektryczny, zwłaszcza pojemnościowy, jest wyłączany w szczycie prądu, co prowadzi do nagłego przerwania przepływu prądu. Dzięki zaawansowanym systemom automatyki sterowania wyłącznikami, możliwe jest odpowiednie zsynchronizowanie momentu wyłączenia. Dążymy do tego, aby wyłączenie następowało w momencie, gdy prąd przechodzi przez zero lub jest bliski tego punktu. Taka synchroni­zacja minimalizuje ryzyko powstawania łuku elektrycznego oraz ogranicza przepięcia, co ­znacznie ­zwiększa bezpieczeństwo i niezawodność całego systemu elektroenergetycznego [3, 5].

Wyłączanie baterii kondensatorów bez zapłonów ponownych

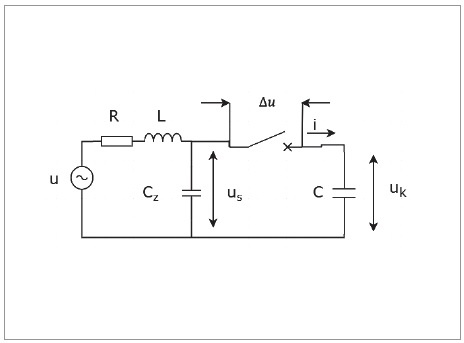

Analizując wyłączanie baterii kondensatorów, rozważano obwód przedstawiony na rysunku 1.

Pulsacja drgań własnych przedstawionego obwodu określona jest wzorem:

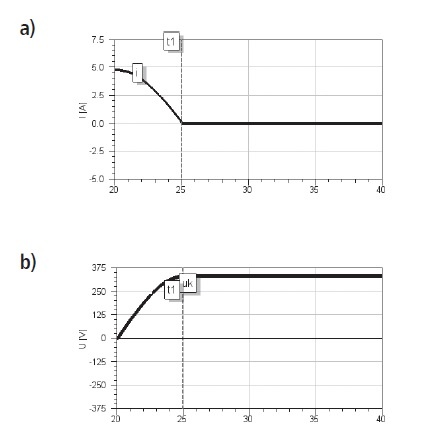

W pierwszym przypadku przeprowadzono symulację, w której wyłączenie odbywa się bez zapłonów ponownych, co jest scenariuszem optymalnym. Oznacza to, że po przerwaniu obwodu przez wyłącznik nie dochodzi do ponownych załączeń wskutek przeskoku iskry w komorze wyłączeniowej (rys. 2.).

Podczas wyłączenia w chwili przechodzenia prądu przez zero nastąpiło skuteczne otwarcie obwodu bez żadnych zjawisk oscylacyjnych. Napięcie na kondensatorze pozostaje na poziomie, który kondensator miał na jego zaciskach w chwili odłączenia. Jest to jedno z możliwych zagrożeń wynikających z faktu, że wyłączony kondensator w zerze prądu jest w szczycie napięcia, ponieważ napięcie jest przesunięte o 90 stopni względem prądu. Taki kondensator pozostaje w pełni naładowany do maksymalnego napięcia sieciowego (rys. 3.).

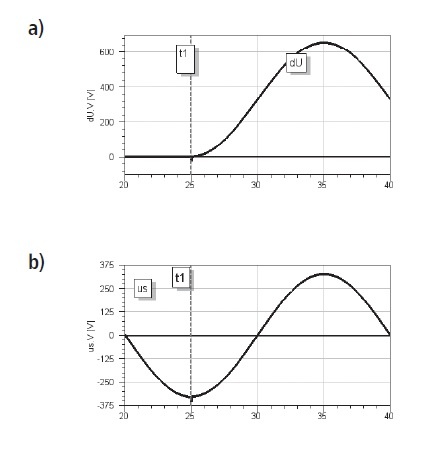

Pomiędzy w pełni naładowanym, odłączonym kondensatorem a pracującą siecią generuje się napięcie powrotne powstające na rozwartych stykach wyłącznika. Napięcie to jest periodyczne i osiąga swoje maksimum, wynoszące dwukrotność napięcia znamionowego sieci, w czasie wynoszącym pół okresu. Stwarza to możliwość powstania przebicia przerwy międzystykowej wyłącznika, powodującego w obwodzie niepożądane stany przejściowe.

Wyłączanie baterii kondensatorów z zapłonem ponownym wczesnym

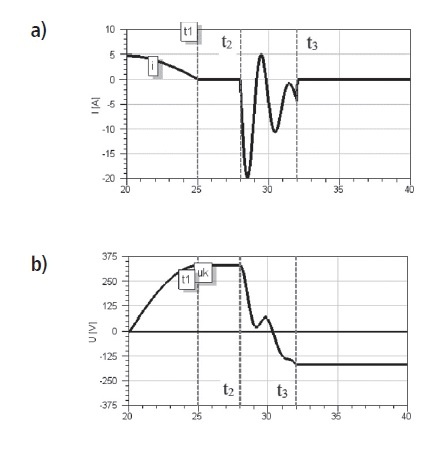

Analizując wyłączanie baterii kondensatorów, rozważano scenariusz, w którym dochodzi do zapłonu ponownego wczesnego. Przebieg tego procesu przedstawiony jest na rysunkach 4. i 5., i obejmuje kilka kluczowych etapów.

Gdy wyłącznik otwiera się w chwili t₁, dochodzi do gwałtownego przerwania przepływu prądu. W wyniku tego na stykach wyłącznika pojawia się napięcie, które może prowadzić do przeskoku iskry i zapalenia łuku elektrycznego w chwili t₂. Łuk ten utrzymuje się aż do momentu, kiedy energia w obwodzie zostanie rozproszona, a łuk zgaśnie w chwili t₃ (rys. 4.).

Napięcie na kondensatorze po zapłonie ponownym zmieniło swoją polaryzację, co może stanowić niekorzystną sytuację dla dalszego procesu załączeniowego baterii (rys. 5.).

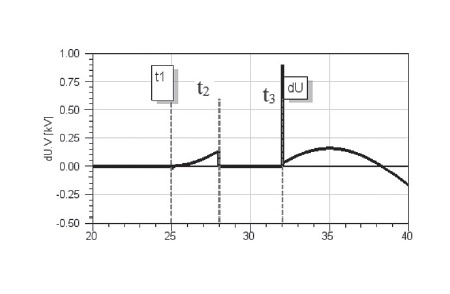

Napięcie powrotne na stykach wyłącznika rośnie po zamknięciu obwodu w chwili t₁, a następnie przy ponownym zapłonie w chwili t₂ zanika podczas przepływu łukowego prądu do momentu ostatecznego wygaszenia łuku w czasie t₃. W tym momencie można zauważyć nagły skok napięcia, który jest w dużej mierze spowodowany pikiem symulacyjnym.

Zapłon ponowny wczesny jest szczególnie niepożądanym zjawiskiem, które może prowadzić do poważnych problemów w systemie elektroenergetycznym. Pojawia się on w pierwszej ćwiartce okresu od momentu przejścia prądu przez zero, kiedy napięcie powrotne narasta. Ponowny zapłon łuku powoduje, że prąd ponownie płynie przez obwód, co może prowadzić do dodatkowych przepięć i potencjalnych uszkodzeń wyłącznika oraz innych elementów obwodu.

Wystąpienie zapłonu ponownego wczesnego oznacza, że wyłącznik nie był w stanie skutecznie przerwać przepływu prądu przy pierwszym otwarciu styków. To zjawisko może być spowodowane niewystarczającą wytrzymałością dielektryczną przerwy w wyłączniku lub zbyt wysokim napięciem powrotnym. Jest to sytuacja niepożądana, ponieważ może prowadzić do poważnych awarii i uszkodzeń sprzętu, a także do zakłóceń w pracy całego systemu elektroenergetycznego.

Wyłączanie baterii kondensatorów z zapłonem ponownym późnym

Podobnym zjawiskiem w procesie wyłączania są zapłony późne, które występują w późniejszej części okresu, po pierwszej ćwiartce, od momentu przejścia prądu przez zero i zgaśnięcia łuku elektrycznego. Jest to zjawisko najbardziej niebezpieczne zarówno dla baterii kondensatorów, jak i dla sieci elektrycznej oraz urządzeń, które w niej pracują. Zapalenie się łuku elektrycznego w momencie późniejszym niż po pierwszej ćwiartce od momentu wyłączenia skutkuje tym, że napięcie powrotne może osiągnąć dużą wartość w stosunku do napięcia panującego w sieci (rys. 6.). Skutkuje to odpowiednim przepięciem w sieci oraz przetężeniem prądowym na kondensatorze (rys. 7.).

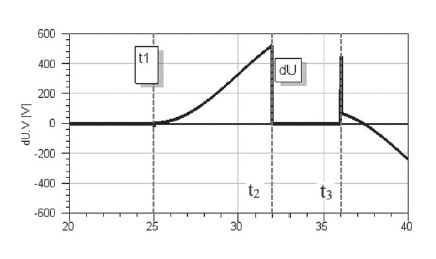

Podobnie jak w sytuacji przedstawionej na rysunku 5., dotyczącej wczesnego zapłonu, można zauważyć, że zapalenie łuku elektrycznego wystąpiło w momencie, gdy napięcie powrotne przekroczyło maksymalną wartość napięcia sieciowego. Skutkowało to wygenerowaniem szczególnie intensywnego udaru prądowego.

Zjawiska przejściowe, występujące w przypadku powstania zapłonu ponownego późnego, powodują niepożądane stany oscylacyjne, prowadzące do przetężeń 10-krotnie większych od znamionowego prądu pracy baterii kondensatorów oraz przepięć przekraczających dwukrotność napięcia sieci zasilającej.

Wyłączanie dzielonej baterii kondensatorów

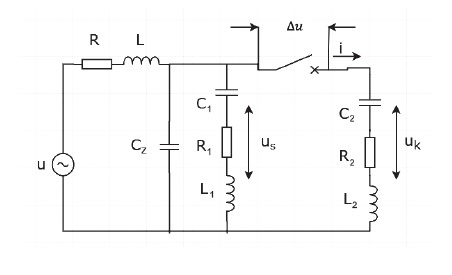

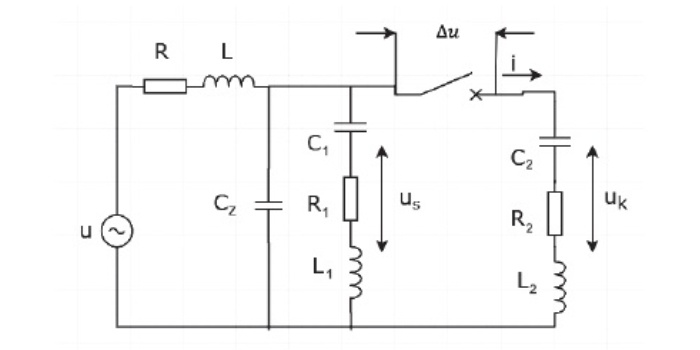

Wyłączanie dzielonej baterii kondensatorów jest skomplikowanym procesem, który wiąże się z wieloma zjawiskami fizycznymi i dynamicznymi, wpływającymi na stabilność i bezpieczeństwo systemów elektroenergetycznych. Analiza tego procesu opiera się na szczegółowych interakcjach między elementami obwodu oraz zjawiskach oscylacyjnych. Pulsacja własna sieci zasilającej w obecności innej baterii wynosi około 1 kHz, jest więc znacznie niższa niż w przypadku wyłączania baterii w sieci bez innych baterii, gdzie pulsacja może osiągnąć 10 kHz i więcej. Pulsacja wynika z naturalnych częstotliwości drgań własnych obwodu, które są determinowane przez jego elementy indukcyjne i pojemnościowe. Zmniejszenie częstotliwości pulsacji w obecności innych baterii kondensatorów może wpływać korzystnie na stabilność systemu, zmniejszając amplitudę przepięć i ograniczając ryzyko awarii [1] (rys. 8.).

Pulsacja drgań własnych obwodu jest opisana wzorem:

W procesie analizy wyłączania dzielonych baterii skupiono się na różnicach między zjawiskami, które występowały dla zapłonów wczesnych i późnych, dla sekcjonowanego układu baterii kondensatorów.

Warto również podkreślić, że kluczową rolę w systemach kompensacji mocy biernej odgrywają indukcyjności i rezystancje połączeń między bateriami kondensatorów. Rzeczywiste układy, takie jak te wykorzystujące przewody i głowice doprowadzające, są projektowane tak, aby ich wartości rezystancji i reaktancji były optymalnie dopasowane do wymagań systemu. Dodatkowo, w celu poprawy stabilności i efektywności kompensacji, stosuje się również cewki dławikowe, które pełnią funkcję filtrującą i stabilizującą, zmniejszając ryzyko rezonansów i niestabilności w systemie. Te elementy są niezbędne do prawidłowego funkcjonowania systemów kompensacji, wpływając na jakość prądu w sieci i zabezpieczając przed niepożądanymi skutkami elektromagnetycznymi.

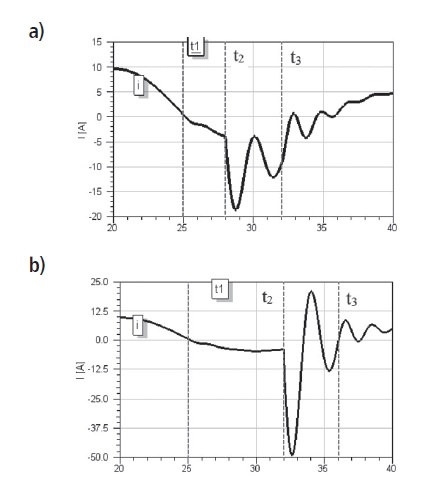

W przypadku późnego zapłonu przepływ prądu w obwodzie jest znacznie bardziej stromy i gwałtowny, co powoduje udar prądowy kilkakrotnie większy od prądu znamionowego. Natomiast scenariusz wczesnego zapłonu wykazuje bardziej oscylacyjne zachowanie niż przetężeniowe, co wskazuje na znaczącą różnicę między tymi dwoma zjawiskami.

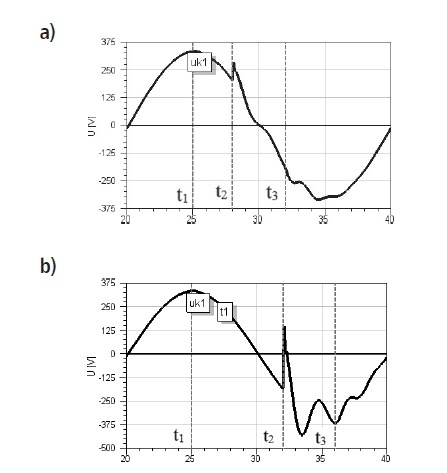

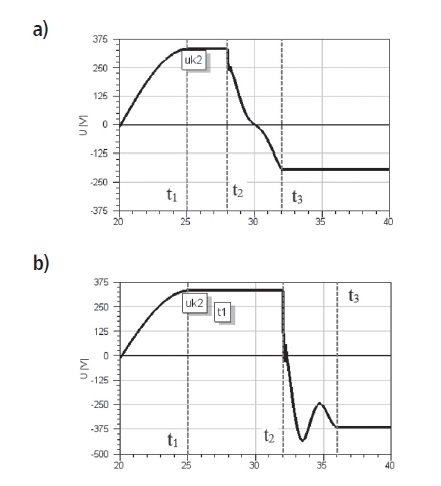

W obu przypadkach napięcie na kondensatorze wyłączanym po ponownym zapłonie zmieniło swoją polaryzację. Natomiast w przypadku późnego zapłonu wystąpiła maksymalna zmiana napięcia na kondensatorze, której towarzyszyło nieduże przepięcie w czasie trwania oscylacji zamykających.

Wyłączanie baterii kondensatorów wpływa nie tylko na daną baterię kondensatorów, ale również na inne elementy działające w pobliżu tej baterii. W przypadku późnych zapłonów zazwyczaj dochodzi do stromych zmian napięcia w sieci w pobliżu wyłączonej baterii kondensatorów. Przepięcia powstałe na skutek ponownych zapłonów mogą uszkodzić nie tylko komutowany kondensator, ale również normalnie pracujące baterie kondensatorów w pobliżu.

Metody ograniczania przepięć łączeniowych

Zarządzanie przepięciami łączeniowymi podczas wyłączania baterii kondensatorów to kluczowy element, który decyduje o stabilności i bezpieczeństwie działania systemów elektroenergetycznych. Przepięcia te mogą powodować uszkodzenia sprzętu oraz zakłócenia w dostawie energii, dlatego opracowanie skutecznych metod ich kontrolowania jest niezbędne.

Sposoby zarządzania przepięciami komutacyjnymi możemy podzielić na: aktywne, w których za pomocą odpowiednich systemów i narzędzi zapobiega się powstawaniom przepięć, oraz pasywne, które eliminują lub redukują skutki przepięć w systemie elektroenergetycznym [5, 6, 7].

Do aktywnych środków ochrony przeciwprzepięciowej należą:

Wyłączniki bezzapłonowe

Nowoczesne wyłączniki bezzapłonowe stanowią innowacyjne rozwiązanie, które minimalizuje ryzyko powstawania łuku elektrycznego. Mechanizmy te działają poprzez:

• wieloprzerwowe układy: zwiększają liczbę punktów, w których łuk może zostać zgaszony, co efektywnie obniża energię potrzebną do jego zapłonu,
• szybkie rozchodzenie się styków: zwiększenie prędkości, z jaką styki się rozchodzą, redukuje czas, w którym łuk może zostać zapłoniony, co zmniejsza ryzyko powstania łuku,
• wysokie ciśnienie czynnika gaszeniowego: stosowanie czynnika gaszeniowego pod wysokim ciśnieniem znacznie zwiększa efektywność gaszenia łuku i szybkość odbudowy właściwości dielektrycznych,
• wyłączniki próżniowe: wykorzystanie próżni jako izolatora, który uniemożliwia zapłon łuku elektrycznego, zapewnia ­wyjątkową skuteczność w eliminacji ryzyka.

Systemy synchronicznego sterowania wyłącznikiem

Precyzyjne sterowanie momentem wyłączenia wyłącznika pozwala na zminimalizowanie ryzyka powstawania przepięć, co jest niezbędne dla zapewnienia stabilności i niezawodności działania tych systemów. Działają one na zasadzie dokładnego monitorowania fazy prądu i napięcia w obwodzie, a następnie wyłączania wyłącznika w optymalnym momencie, aby minimalizować zjawiska przejściowe. Osiąga się to poprzez:

• synchronizację z zerowym przejściem prądu: wyłącznik jest sterowany tak, aby wyłączenie nastąpiło w momencie przejścia prądu przez zero, co minimalizuje energię przechowywaną w obwodzie i zmniejsza ryzyko powstania łuku elektrycznego,
• adaptacyjne sterowanie: systemy te mogą dynamicznie dostosowywać moment wyłączenia w odpowiedzi na zmieniające się warunki pracy obwodu, co zapewnia optymalną ochronę w różnych scenariuszach operacyjnych.

Rezystory bocznikujące

Rezystory bocznikujące przerwę gaszeniową wyłącznika są efektywnym narzędziem kontroli przepięć. Podłączone równolegle do przerwy gaszeniowej, umożliwiają one rozpraszanie energii łuku i kontrolę napięcia, co skutecznie tłumi przepięcia i chroni urządzenia przed uszkodzeniami.

Do pasywnych metod ochrony przed przepięciami zalicza się:

Dławiki tłumiące – dławiki włączane do obwodu w celu ograniczenia szybkości narastania prądu, działają podobnie jak rezystory, przyczyniając się do redukcji ryzyka wystąpienia przepięć,

Ograniczniki przepięć – elementy półprzewodnikowe zdolne do ograniczania nadmiernych napięć do bezpiecznych wartości, co chroni obwody przed skutkami przepięć.

Podsumowanie

Na podstawie przeprowadzonej analizy i badań opisanych w niniejszym artykule można sformułować następujące wnioski:

1. Wytrzymałość dielektryczna wyłącznika jest kluczowa dla sukcesu wyłączania baterii kondensatorów; odpowiednia wytrzymałość minimalizuje ryzyko przepięć i przetężeń.
2. Charakterystyka napięcia powrotnego składa się z częstotliwości sieci i składowej przejściowej; jej dynamika zależy od napięcia zasilania, mocy baterii oraz obecności elementów tłumiących.
3. Ponowne zapłony łuku stanowią poważne zagrożenie, prowadząc do przepięć i przetężeń, które mogą przekraczać napięcie znamionowe urządzeń.
4. Synchronizacja wyłączania poprzez precyzyjne sterowanie momentem wyłączenia minimalizuje ryzyko łuku elektrycznego i przepięć, zwiększając bezpieczeństwo i niezawodność systemu.
5. Metody ochrony przed przepięciami, takie jak: wprowadzenie dodatkowej rezystancji, stopniowe rozładowywanie pojemności, wyłączniki bezzapłonowe i rezystory bocznikujące skutecznie zmniejszają ryzyko niebezpiecznych przepięć.

Literatura

1. H. Markiewicz, Urządzenia elektroenergetyczne, Wydawnictwa Naukowo-Techniczne Warszawa, Warszawa 2008.
2. Cz. Królikowski, Technika łączenia obwodów elektroenergetycznych, Państwowe Wydawnictwo Naukowe, Warszawa 1990.
3. Cz. Królikowski, Z. Boruta, A. Kamińska-Pranke, Technika łączenia obwodów elektroenergetycznych Przykłady obliczeń, Wydawnictwo Naukowe PWN, Warszawa 1992.
4. J. Maksymiuk, J. Nowicki, Aparaty elektryczne i rozdzielnice wysokich i średnich napięć, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2014.
5. Z. Nartowski, Baterie kondensatorów do kompensacji mocy biernej, Wydawnictwa Naukowo-Techniczne Warszawa, Warszawa 1967.
6. S.J. Kulas, H. Supronowicz, Analiza procesu załączania wybranych obwodów elektroenergetycznych wysokiego napięcia, WAT, Warszawa 2016.
7. J. Furgał, P. Tokarz, Wpływ synchronizacji łączeń na przepięcia łączeniowe w układach elektroenergetycznych, Zeszyty Naukowe Wydziału Elektrotechniki i Automatyki Politechniki Gdańskiej Nr 30, XXI Seminarium 2011.
