W eksploatacji rozdzielnic najgroźniejsze zagrożenia stanowią zakłócenia zwarciowe, a w szczególności wewnętrzne zwarcia łukowe. Najczęstszą przyczyną zwarć łukowych w rozdzielnicach SN są przeskoki łuku po zabrudzonej powierzchni izolacyjnej lub od elementów konstrukcyjnych toru prądowego o ostrych krawędziach, naruszonych w sposób nieświadomy przez obsługę w trakcie prac konserwacyjno-remontowych lub pomiarowych. Statystycznie najczęściej dochodzi do zwarć jednofazowych.

Przeskoki łuku w układzie faza–ziemia (zwarcie jednofazowe) w kolejnych etapach rozwoju wyładowania łukowego mogą przekształcić się w zwarcia dwu- lub trójfazowe, lub zwarcia mieszane z udziałem ziemi. Metalowe osłony rozdzielnicy połączone są z przewodem ochronnym PE na potencjale ziemi. Pod działaniem sił elektromagnetycznych łuk przemieszcza się od źródła zasilania aż do miejsca, w którym napotyka przeszkodę izolacyjną.

Na rozwijający się łuk elektryczny działają zarówno siły elektromagnetyczne, jak i siły unoszenia (obecność plazmy o wysokiej temperaturze). W większości przypadków zasilanie rozdzielnic odbywa się od dołu – przez wprowadzenie kabla do przedziału przyłączowego z kanału kablowego (rys. 1.).

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys1

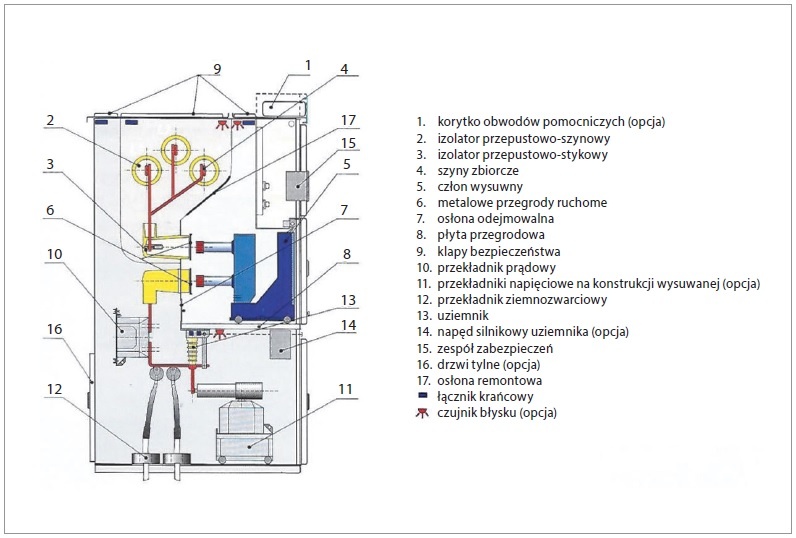

Rys. 1. Przykładowa budowa pola rozdzielczego SN, rys. J. Wosik, S. Wapniarski, M. Habrych, B. Miedziński

Interesujące są oddziaływania łuku zwarciowego jednofazowego w polach zasilających rozdzielnic SN (pomiędzy fazą a osłoną metalową, połączoną z przewodem ochronnym PE) oraz w polach odpływowych zasilanych z szyn zbiorczych, zwykle zlokalizowanych w górnej części rozdzielnicy. Podczas jednofazowego zwarcia łukowego można wyróżnić trzy rodzaje jego oddziaływania na pole rozdzielcze:

Oddziaływanie elektrodynamiczne na osłonę i tor/tory prądowe,
Oddziaływanie mechaniczne na osłonę wywołane wzrostem ciśnienia wewnątrz osłony pola,
Oddziaływanie cieplne wywołane wysoką temperaturą łuku elektrycznego.

Oddziaływanie elektrodynamiczne podczas zwarcia łukowego jednofazowego

Jednofazowe zwarcie łukowe w polu odpływowym

Schemat obwodu zwarciowego dla takiego przypadku przedstawiono na rysunku 2.

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys2

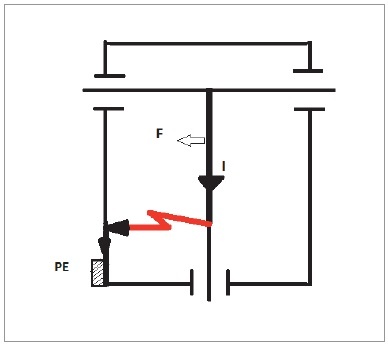

Rys. 2. Schemat przepływu prądu w polu odpływowym przy zwarciu jednofazowym, rys. J. Wosik, S. Wapniarski, M. Habrych, B. Miedziński

Prąd zwarciowy przepływa od szyn zbiorczych w kierunku dołu (do przedziału odpływowego – przyłączowego). Przepływ prądu do miejsca zwarcia łukowego odbywa się równolegle do ścianki osłony wykonanej ze stali (materiał ferromagnetyczny). Pole magnetyczne pochodzące od toru prądowego ulega zniekształceniu (pole niesymetryczne) [1]. Pole to jest źródłem siły elektrodynamicznej, skierowanej do elementu ferromagnetycznego (ścianki osłony), wyznaczonej wg zasady odbicia lustrzanego [1], co ilustrują rysunki 3. i 4.

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys3

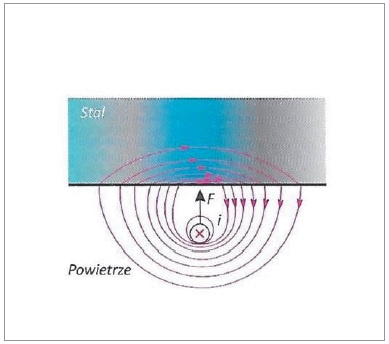

Rys. 3. Przyciąganie przewodu, w którym płynie prąd, do płyty ferromagnetycznej – rozkład linii indukcji magnetycznej [1]

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys4

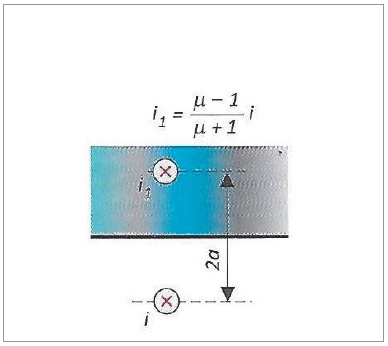

Rys. 4. Przyciąganie przewodu, w którym płynie prąd do płyty ferromagnetycznej – układ obliczeniowy w metodzie odbicia lustrzanego [1]

Układ obliczeniowy według metody odbicia lustrzanego

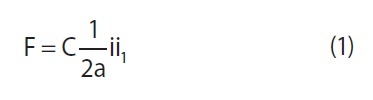

Wartość tej siły określa zależność (1):

gdzie:

C – stała zależna od ukształtowania przewodu z prądem,

a – odległość od osi toru prądowego do osłony,

i₁ – prąd odbicia lustrzanego,

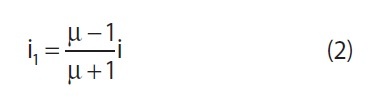

gdzie:

μ – przenikalność magnetyczna ferromagnetyka (stal),

i – prąd zwarcia łukowego.

Z przebiegu prądu zwarciowego wynika, że maksymalna siła oddziaływania elektrodynamicznego występuje najpóźniej po czasie 10 ms – nie ma więc technicznej możliwości jej ograniczenia w polach rozdzielczych wyposażonych w wyłączniki. Wartość tej siły nie jest na tyle duża, aby spowodować trwałe odkształcenie ścianki, ale może wywołać jej wibracje (prąd przemienny).

Jednofazowe zwarcie łukowe w polu zasilającym

Schemat obwodu elektrycznego dla tego przypadku przedstawiono na rysunku 5.

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys5

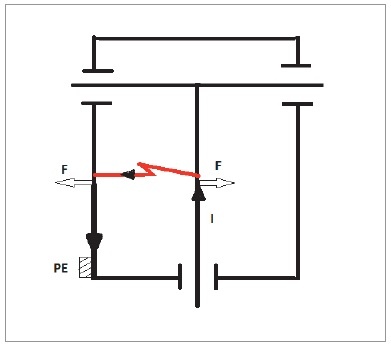

Rys. 5. Schemat przepływu prądu w polu dopływowym przy zwarciu jednofazowym, rys. J. Wosik, S. Wapniarski, M. Habrych, B. Miedziński

Prąd zwarciowy przepływa torem prądowym do miejsca zwarcia łukowego i następnie ścianką osłony do przewodu ochronnego. W ściance osłony można wyobrazić sobie rozpływ strug prądowych oddziałujących z prądem w torze prądowym, co ilustruje rysunek 6. [1, 2].

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys6

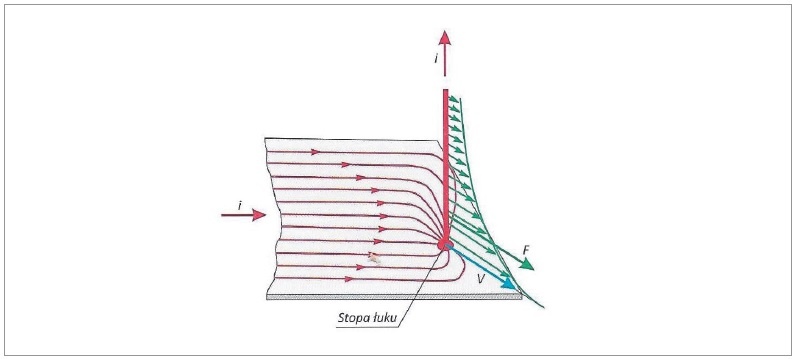

Rys. 6. Stopa łuku palącego się na powierzchni szerokiej szyny lub płyty spychana jest w kierunku jej narożnika w następstwie zaznaczonego rozpływu prądu [1]

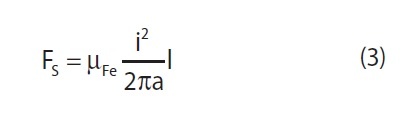

Według uproszczonego modelu można wyznaczyć wielkość sił FS, działających na ściankę osłony i na tor prądowy F_t. Siły te działają w przeciwnych kierunkach [1, 2]. Siła działająca na ściankę:

gdzie:

i – prąd zwarcia łukowego,

μ_Fe – przenikalność magnetyczna osłony,

a – odległość toru prądowego od ścianki,

l – długość równoległego toru prądowego przewodzącego prąd zwarcia jednofazowego.

Siła działająca na tor prądowy F_t:

gdzie:

μ₀ – przenikalność magnetyczna powietrza,

l – długość równoległych torów prądowych.

Stopa łuku na powierzchni osłony spychana jest w kierunku jej narożnika. Maksymalne siły elektrodynamiczne pochodzą od prądu udarowego, a więc występują maksymalnie po 10 ms od chwili zaistnienia zwarcia łukowego.

Oddziaływanie mechaniczne łuku zwarciowego na ścianki osłony pola rozdzielczego

Do analizy tej przyjmuje się następujące założenia [1, 2, 3]:

prąd w powietrzu jest łukiem swobodnym palącym się pomiędzy elektrodami: katodą i anodą,
powietrze jest gazem doskonałym,
duża część energii pobieranej z sieci przez łuk jest przetwarzana w ciepło, które drogą przewodnictwa i unoszenia jest przekazywane do otaczającego powietrza wewnątrz osłony,
przenoszenie prądu na styku między elektrodami i łukiem odbywa się za pośrednictwem stopy katodowej i stopy anodowej.

Budowę kolumny łukowej, rozkład natężenia pola elektrycznego i temperatury oraz spadków napięcia wzdłuż kolumny łukowej ilustruje rysunek 7. [1].

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys7 1

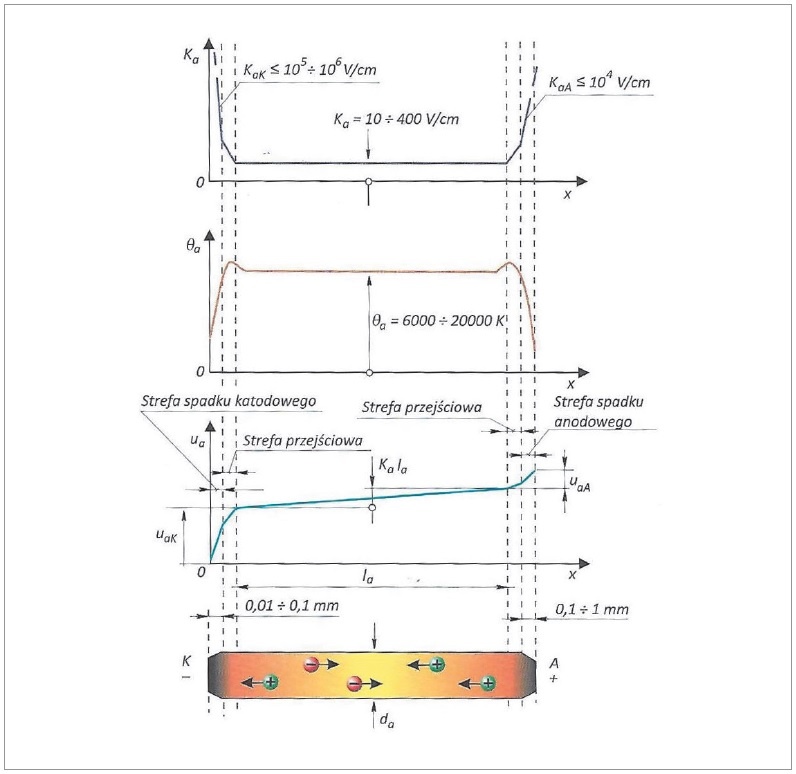

Rys. 7. Uproszczony schemat budowy łuku elektrycznego i jego podstawowe charakterystyki: u_a, gdzie: K_a – napięcie łuku i gradient napięcia łuku, K – katoda, A – anoda, Θ_a – temperatura rdzenia łuku, l_a, d_a – długość i średnica kanału łukowego [1]

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys8

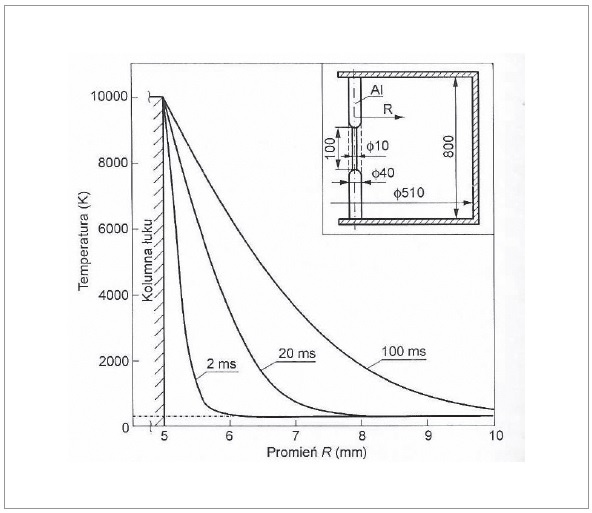

Rys. 8. Symulacja czasowo-przestrzennego rozkładu temperatury w pobliżu łuku w powietrzu [3]

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys9

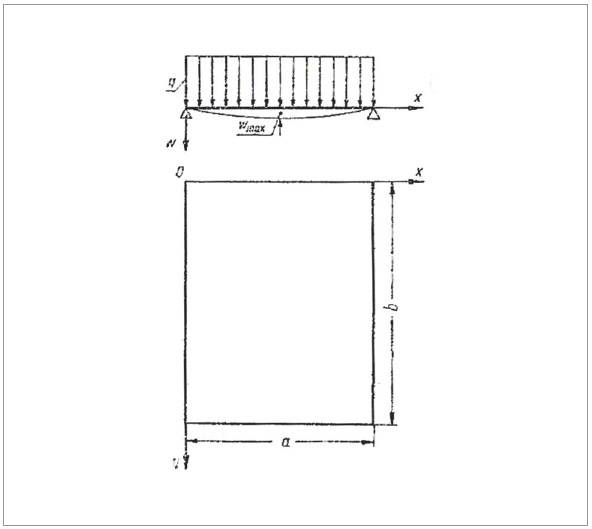

Rys. 9. Płyta swobodnie podparta, obciążona równomiernie [3]

Dla gazu rozróżnia się:

ciepło właściwe przy stałym ciśnieniu C_p oraz ciepło właściwe przy stałej objętości C_V,
stosunek

jest wykładnikiem adiabaty,

różnica C_p–C_V=R jest uniwersalną stałą gazową (dla gazu doskonałego R=8,3143 Jmol^–1K^–1),
w kolumnie łuku rozróżnia się rdzeń (część wewnętrzna łuku) i płaszcz (część zewnętrzna),
zewnętrzną granicę płaszcza łuku wyznacza temperatura ok. 2000 K.

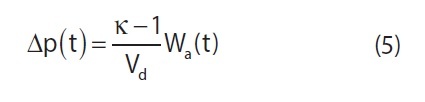

Przyrost ciśnienia powietrza w osłonie podczas zwarcia określa zależność (5) [1, 3]:

gdzie:

κ – wykładnik adiabaty,

V_d – objętość przedziału, w którym zaistniało zwarcie łukowe,

gdzie:

U_av – zastępcze napięcie łuku (U_av = 35+16d_a(mm))+ 6,6 I_a(KA),

d_a – długość łuku,

I_a – skuteczna wartość prądu łuku,

i_a – chwilowa wartość prądu łuku,

W przyjętym modelu obliczeniowym odkształceń przyjmuje się następujące założenia [4]:

ścianki osłony traktuje się jako płytę cienką (prostokąt o wymiarach axbxh, a > b,

materiał płyty jest jednorodny,
obciążenie płyty (od ciśnienia) jest prostopadłe do płyty,
płyta podlega prawu Hooke’a

E – moduł Younga),

ugięcia płyty są małe w stosunku do jej wymiarów,
w płycie występują naprężenia dwuosiowe.

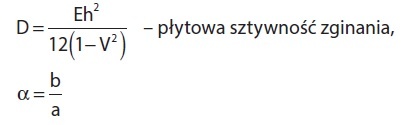

Maksymalne ugięcie płyty prostokątnej wynosi:

gdzie:

Δp – przyrost ciśnienia.

Po przekroczeniu przez naprężenia wewnętrzne granicznych naprężeń sprężystych następuje trwałe odkształcenie plastyczne, co oznacza zniszczenie osłony (rys. 10.) [5].

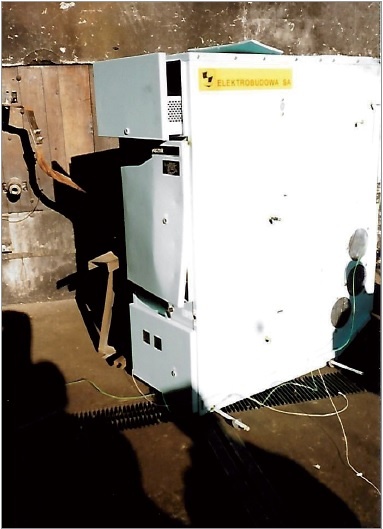

Rys. 10. Zdjęcie ilustrujące odkształcenia osłony pola rozdzielczego po badaniach odporności na wewnętrzny łuk zwarciowy [5]

Z zarejestrowanych przebiegów prądów zwarciowych i przyrostów ciśnienia podczas laboratoryjnych prób zwarciowych wynika, że przyrosty ciśnienia osiągają wartości maksymalne w czasie ok. 40–150 ms [5]. Po tym czasie zwykle działają urządzenia do rozładowania ciśnienia (membrany, klapy wydmuchowe) [5].

Oddziaływanie cieplne łuku zwarciowego na metalowe osłony pól rozdzielczych

Rozkład temperatury w poprzecznym (promieniowym) przekroju kolumny łuku przedstawiono na rysunku 11. [3].

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys11

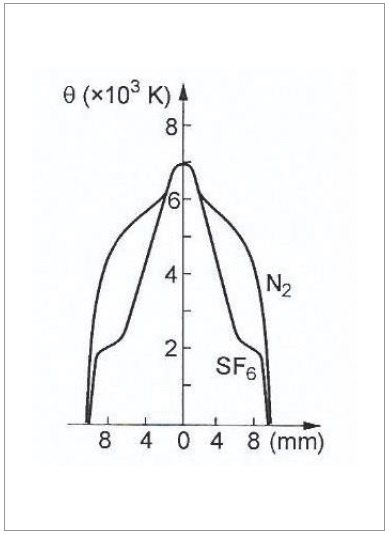

Rys. 11. Promieniowy rozkład temperatury w przekroju kanału łukowego w azocie, w warunkach słabego odbioru mocy od kanału łukowego [3]

W przypadku izolacji powietrznej gaz składa się w 78% z azotu (N2) i 21% z tlenu (O2). Przewodzenie prądu na styku między elektrodami i łukiem odbywa się za pośrednictwem stopy katodowej i stopy anodowej. W pobliżu elektrod średnica łuku ulega zwężeniu.

Przyjmuje się następujące założenia [1, 3]:

Gorąca katoda emituje elektrony stanowiące podstawową część prądu łuku, jej temperatura jest ograniczona temperaturą wrzenia metalu i energią pobraną na emisję elektronów.
Anoda zbiera elektrony wyemitowane przez katodę. Bombardowanie anody przez elektrony i ciężkie jony gazu, przyspieszane w polu elektrycznym, prowadzi do wzrostu temperatury anody. Temperatura anody jest wyższa od temperatury katody. Temperatura elektrod wynosi dla miedzi ok. 2800 K, dla żelaza ok. 3450 K.
Dla prądu przemiennego temperatury obu elektrod przyjmuje się równe.
Do przepływu prądu konieczne jest utrzymanie elektrycznie obojętnej plazmy złożonej ze zdysocjowanych i zjonizowanych składników powietrza.
Azot dysocjuje w temperaturze 6000–10 000 K, a tlen przy 4000 K.
Dla łuku w powietrzu zewnętrzna warstwa łuku (płaszcz) ma temperaturę ok. 4000 K, a temperatura rdzenia wynosi ok. 7000 K. W płaszczu łuku przewodność elektryczna szybko maleje.
Wysoka temperatura łuku oraz podwyższona temperatura elektrod (stóp łuku) prowadzi do erozji osłon i elementów toru prądowego.

Dla rozpatrywania zjawisk erozji przyjmuje się w literaturze [3] następujące założenia:

Modelowo jedna elektroda jest prętowa, a druga – płaska (osłona).
Łuk zwarciowy, szczególnie przy pionowym ustawieniu osłony, wykazuje tendencję do przemieszczania się pod wpływem sił elektromagnetycznych oraz unoszenia, a dodatkowo stopa łuku wykonuje ruch wahadłowy.
Pozostanie łuku przez chwilę w jednym położeniu powoduje dostarczenie dostatecznej energii do stopienia cienkiej osłony metalowej i jej odparowania. Przy przemieszczającym się łuku wypalony otwór może mieć kształt zbliżony do elipsy (owalny).
W układzie elektroda płaska – elektroda prętowa erozja ma kształt stożka (rys. 12.) o średnicy [3]:

oddzialywanie jednofazowego luku zwarciowego na metalowe oslony rozdzielnic sn rys12

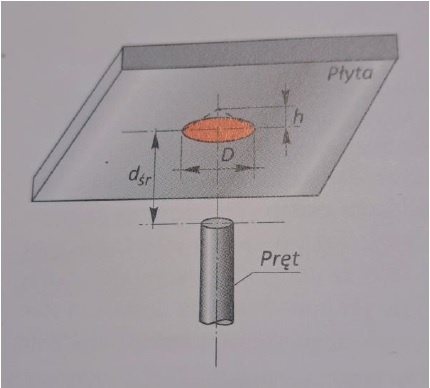

Rys. 12. Model układu elektrod prętowych oraz krater erozji na płycie w czasie perforacji [1]

W literaturze [3] podaje się empiryczną zależność na określenie czasu trwania łuku do perforacji:

gdzie:

δ_v – współczynnik erozji objętościowej dla pojedynczej elektrody,

I_ar – średnia wartość prądu łuku zwarciowego

h – wysokość stożka.

Perforacja osłony powoduje wyrzut do otoczenia plazmy gorących gazów oraz rozżarzonych cząstek i kropli metalu.

Podsumowanie

Występowanie łuku zwarciowego ma różnorakie negatywne skutki dla osłony pola rozdzielczego.
Bardzo trudno jest wyeliminować działania dynamiczne wywołujące odkształcenia osłony i toru prądowego (krótki czas do wystąpienia prądu udarowego).
Istnieje możliwość ograniczenia odkształceń mechanicznych osłony spowodowanych przyrostem ciśnienia na drodze szybkiego wyłączenia prądu zwarciowego (np. zabezpieczenie łukoochronne), rozładowania ciśnienia (rozrywanie membrany, otwierane klapy dekompresyjne).
Zastosowanie szybkich zabezpieczeń zwarciowych i szybkich wyłączników oraz zwieraczy zwarciowych, przekształcających zwarcie łukowe w zwarcie metaliczne, pozwala na uniknięcie zniszczeń aparatury umieszczonej w polu i destrukcji osłony.
