Wymagania stawiane rozdzielnicom nn

Rozdzielnica elektryczna nn jest częścią instalacji elektrycznej, której zadaniem jest dostarczanie do odbiorników energii elektrycznej o parametrach zapewniających poprawną pracę tych odbiorników.

Zobacz także

Wybrane aspekty modernizacji rozdzielnic SN i nn w podziemnych zakładach górniczych

Wybrane aspekty modernizacji rozdzielnic SN i nn w podziemnych zakładach górniczych Wybrane aspekty modernizacji rozdzielnic SN i nn w podziemnych zakładach górniczych

Rozdzielnice SN i nn eksploatowane w podziemnych zakładach górniczych muszą spełniać wymagania określone w ustawie [1] i rozporządzeniach [2] i [3]. Wymagania te są zdecydowanie bardziej restrykcyjne niż...

Rozdzielnice SN i nn eksploatowane w podziemnych zakładach górniczych muszą spełniać wymagania określone w ustawie [1] i rozporządzeniach [2] i [3]. Wymagania te są zdecydowanie bardziej restrykcyjne niż te, które obowiązują dla zakładów pracy innych branż. Wynika to w głównej mierze z konieczności szczególnej ochrony zdrowia i życia człowieka, mienia przedsiębiorstwa oraz bardzo trudnych i ciężkich warunków użytkowania urządzeń elektroenergetycznych.

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn Sposoby ograniczania pola magnetycznego 50 Hz we wnętrzowych stacjach transformatorowych SN/nn

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego...

W artykule przedstawiono i omówiono wpływ wnętrzowych stacji transformatorowych, będących źródłem pola magnetycznego, na ludzi przebywających w ich pobliżu. Zawarto przykładowe wartości natężeń pola magnetycznego zidentyfikowane pomiarowo w różnych pomieszczeniach zlokalizowanych nad lub obok rozdzielni SN/nn. Głównym celem artykułu jest zaprezentowanie metod ograniczania natężenia pola magnetycznego poprzez stosowanie ekranów magnetycznych lub odpowiedniej konfiguracji szyn w rozdzielniach niskiego...

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym Prąd włączenia transformatorów toroidalnych pod napięcie w stanie jałowym

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia...

Coraz powszechniejsze stosowanie transformatorów toroidalnych oraz znaczne zwiększenie ich mocy także w urządzeniach elektronicznych, np. w zasilaczach wzmacniaczy akustycznych, spowodowało, że prąd włączenia takich transformatorów pod napięcie stał się problemem.

Rozdzielnice niskonapięciowe są elementami złożonymi z jednego lub kilku aparatów niskiego napięcia, które współpracują z urządzeniami sterowniczymi, sygnalizacyjnymi oraz pomiarowymi. Dodatkowo służą one do łączenia oraz zabezpieczania linii lub obwodów elektrycznych. W zależności od ich przeznaczenia, parametrów znamionowych oraz właściwości technicznych wynikających z rozwiązania konstrukcyjnego, są urządzeniami bardzo zróżnicowanymi.

Rozwiązania rozdzielnic nn

Ze względu na miejsce zainstalowania rozdzielnice niskiego napięcia dzielimy na wnętrzowe i napowietrzne. W zależności od przeznaczenia i zastosowania można wyróżnić między innymi rozdzielnice energetyczno-dystrybucyjne, przemysłowe słupowe, budowlane i mieszkaniowe.

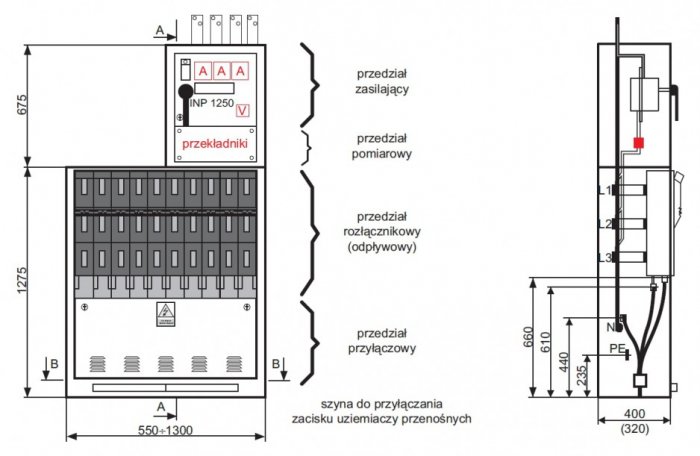

Pod względem rozwiązań konstrukcji zewnętrznych wyróżnia się rozdzielnice otwarte, częściowo osłonięte oraz osłonięte. Natomiast ze względu na sposób zainstalowania rozdzielnice można podzielić na naścienne, przyścienne i wolno stojące. Rozdzielnice mogą być wykonane jako stacjonarne i przenośne.

W zależności od sposobu wykonania części wsporczych i mocujących oraz osłony części będących pod napięciem, rozdzielnice niskiego napięcia dzieli się na tablicowe, skrzynkowe, szafowe stosowane w budynkach mieszkalnych wielokondygnacyjnych i pulpity sterownicze [1, 2, 3]. Ze względu na funkcję rozdzielnicy spełnianą w sieci rozdzielczej można wyróżnić rozdzielnice główne, oddziałowe (stosowane w budownictwie przemysłowym), piętrowe, mieszkaniowe specjalizowane stosowane do zasilania: komputerów, oświetlenia, zasilaczy UPS itp.

Rozdzielnice wnętrzowe możemy podzielić na dwie grupy. Do pierwszej należą rozdzielnice główne (RG), będące podstawową jednostką kontrolno-zabezpieczająco-rozdzielającą w instalacji. Jest to taka rozdzielnica obiektu budowlanego, która posiada urządzenia zabezpieczające wewnętrzne linie zasilające.

Najczęściej jest zlokalizowana na najniższej kondygnacji budynku lub w jego podpiwniczeniu, w bliskim otoczeniu wyjścia ewakuacyjnego. Do drugiej grupy zaliczamy rozdzielnice piętrowe (RP), pełniące funkcje pomiarowe, rozdzielcze, zabezpieczeniowe oraz integracyjne. Umieszczane są one w pionach kablowych na poszczególnych piętrach obiektu mieszkalnego i stanowią granicę między obwodem instalacji budynku a obwodem odbiorczym [4].

Zgodnie z normą IEC/EN 60439-1 konstrukcja zestawów aparatury rozdzielczej niskiego napięcia może być przedzielona przegrodami lub osłonami na poszczególne przedziały, lub chronione przestrzenie. Tworzenie oddzielnych przedziałów lub chronionych przestrzeni mających określone przeznaczenie funkcjonalne ma na celu [5]:

  • ochronę przed dotykiem części czynnych w sąsiednim bloku funkcjonalnym (wymagany stopień ochrony IP2X lub IPXX B),
  • ograniczenie możliwości powstawania łuku elektrycznego,
  • ochronę przed przedostaniem się ciał obcych z jednego bloku funkcjonalnego do sąsiedniego (wymagany stopień ochrony IP2X).

Poszczególne rozwiązania rozdzielnic różnią się pomiędzy sobą parametrami technicznymi, szczegółami konstrukcyjnymi oraz rodzajami i typami aparatów w nich zastosowanych.

Konfiguracja rozdzielnic nn

Przy konfiguracji rozdzielnic nn ze względu na wytrzymałość zwarciową należy porównywać znamionowe parametry zwarciowe aparatury z prądami zwarciowymi sieci zasilającej. Rozdzielnice nn muszą być dostosowane do warunków zwarciowych, jakie mogą wystąpić. Szyny główne powinny wytrzymywać obciążenia termiczne i dynamiczne wywoływane przez prądy zwarciowe.

Mogą być one ograniczane w czasie poprzez wyłącznik po stronie zasilania. Właściwy dobór wyposażenia rozdzielnicy, parametrów znamionowych aparatów, przekrojów szyn, kabli oraz przewodów zapewnia prawidłową pracę rozdzielnicy w normalnych warunkach, natomiast w warunkach wystąpienia określonych zakłóceń pozwala minimalizować ich skutki [1, 2, 3].

W celu prawidłowego doboru urządzeń, szyn zasilających oraz kabli i przewodów należy określić wartości prądów roboczych oraz zwarciowych w miejscu sieci lub instalacji, w której ma być zainstalowana rozdzielnica. Przy szacowaniu prądów znamionowych należy uwzględnić spodziewane prądy robocze. Dobór parametrów znamionowych wyłącznika mocy, który ma być zainstalowany w rozdzielnicy, powinien być poprzedzony obliczeniami wartości tych parametrów dla danej sieci lub instalacji, w której ma zostać zainstalowana rozdzielnica [1, 3].

Normalizacja

W ostatnich latach znacznie wzrosły wymagania dotyczące rozdzielnic niskiego napięcia w zakresie odprowadzania ciepła, większej gęstości mocy, obsługiwania dużych prądów zwarciowych oraz odporności izolacyjnej. Prądy znamionowe rzędu 6300 A i duża wytrzymałość zwarciowa z krótkotrwałymi prądami znamionowymi do 100 kA nie są już rzadkością. Kompaktowa konstrukcja i integracja komponentów elektronicznych oraz sieci energetycznej silnie nasyconej harmonicznymi wymagają precyzyjnej konfiguracji i kontroli rozdzielnic. Bezpieczna eksploatacja rozdzielnic niskiego napięcia będzie zapewniona jedynie wtedy, jeśli producent spełni wymagania norm wyszczególnionych w tabeli 2. oraz udokumentuje ich spełnienie poprzez odpowiednie badania [3].

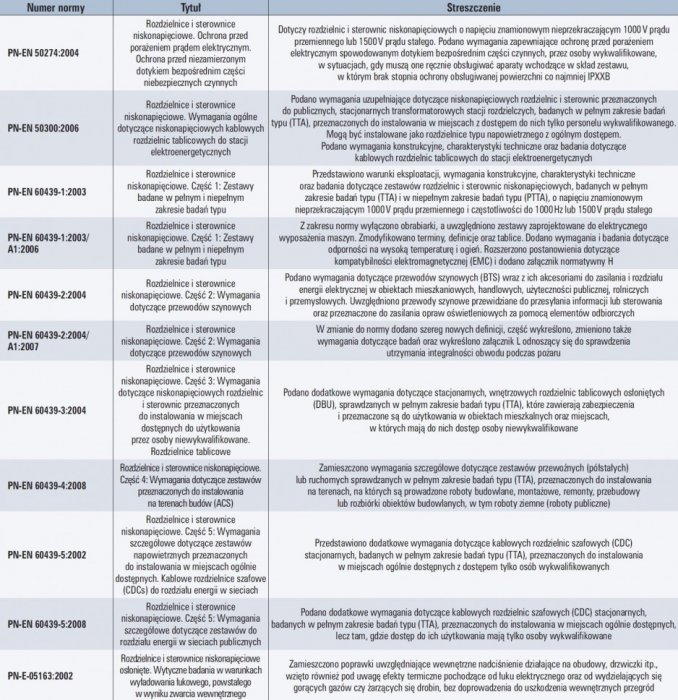

Obowiązującymi normami dotyczącymi pełnych i częściowych badań typu rozdzielnic i sterownic niskiego napięcia są: IEC/EN 60439-1, PN-EN 60439-1. Mają one taką samą treść. Wskazują one dwie możliwości produkowania rozdzielnic nn: rozdzielnice nn z pełnym badaniem typu (TTA) oraz rozdzielnice nn z częściowym badaniem typu (PTTA) [3, 5]. W przypadku rozdzielnic z pełnym badaniem typu (TTA), wszystkie komponenty są badane według typu, zarówno pojedynczo, jak i w układzie funkcjonalnym wraz ze wszystkimi połączeniami elektrycznymi i mechanicznymi [3, 5]. W rozdzielnicach nn z częściowym badaniem typu (PTTA) instalowane są komponenty badane oraz niebadane według typu. Komponenty bez badań typu muszą być pochodnymi komponentów z badaniami.

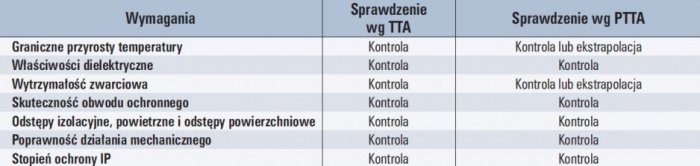

W rozdzielnicach z pełnym badaniem typu wszystkie sprawdzenia muszą być oparte na kontroli. Natomiast w przypadku rozdzielnic z częściowym badaniem typu istnieją dwa wyjątki: spełnienie wymogów w zakresie temperatury granicznej oraz w przypadku rozdzielnic o prądzie szyn głównych do maksymalnie 3150 A – mogą być poświadczone przy użyciu badań ekstrapolacyjnych lub kalkulacji.

Sprawdzenie spełnienia wymogów w zakresie wytrzymałości zwarciowej nie jest konieczne w przypadku rozdzielnic chronionych za pomocą członu ochronnego ograniczającego prąd zwarciowy do wartości 17 kA [3, 5]. Dopiero po jednoznacznym uzyskaniu wszystkich wymagań mamy do czynienia z rozdzielnicą z pełnym (TTA) lub z częściowym (PTTA) badaniem typu. Rozdzielnice spełniają tym samym obowiązujące przepisy w zakresie bezpieczeństwa.

Literatura

  1. J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, DW MEDIUM, Warszawa 2008.
  2. K. Kuczyński, Nowoczesne rozdzielnice nn, „elektro.info” 1 - 2/2008.
  3. K. Kuczyński, Rozwiązania stosowane rozdzielnicach nn, „elektro. info” 1-2/2009.
  4. Materiały firmy PRE Edward Biel.
  5. Materiały firmy Schrack Technik.
  6. I. Surówka, Rozdzielnice niskiego napięcia, „elektro.info” 1 - 2/2006.
  7. Materiały firmy Siemens.
  8. Materiały firmy ZPUE.
  9. www.pkn.pl
  10. PN-EN 60439-1:2003
