Streszczenie
W artykule przedstawiono wymagania stawiane stratom mocy występującym w transformatorach elektroenergetycznych. Przedstawiono wartości strat obciążeniowych i jałowych występujących w najczęściej stosowanych transformatorach olejowych oraz suchych żywicznych.
Abstract
Power Losses in Transformers The article presents the requirements for power losses in power transformers. The values of load and no-load losses in the most commonly used oil and dry resin transformers are presented.
Na wartość ogólnych strat mocy w transformatorach energetycznych wpływają przede wszystkim [3]:
straty jałowe transformatora (nazywane też stratami w rdzeniu lub stratami w żelazie), które zależą przede wszystkim od technologii składania rdzeni oraz właściwości materiałów magnetycznych i stanowią od 0,15% (dla dużych transformatorów) do 1,5% mocy znamionowej transformatorów (dla transformatorów małej mocy);
straty obciążeniowe (nazywane stratami w uzwojeniach lub stratami w miedzi), których wartość wynika z rezystancji, jaką napotyka na swojej drodze prąd przepływający przez uzwojenia górnego i dolnego napięcia.
Dopuszczalne wartości strat mocy w transformatorach elektroenergetycznych zostały określone w Rozporządzeniu Komisji Europejskiej [2]. Odnosi się ono do transformatorów energetycznych wprowadzanych na rynek Unii Europejskiej po 30 czerwca 2001 roku i dotyczy transformatorów zarówno suchych, jak i olejowych. Zgodnie z jego postanowieniami, w olejowych transformatorach trójfazowych, straty biegu jałowego oraz straty odciążeniowe nie mogą przekraczać wartości podanych w tabeli 1. Natomiast dla trójfazowych suchych transformatorów elektroenergetycznych wymagania przedstawiono w tabeli 2. Zastosowane w oznaczeniach indeksy „k” oraz „0” oznaczają odpowiednio straty obciążeniowe oraz straty biegu jałowego. Poszczególne klasy opisane są zaś następująco:
klasa A – transformator energooszczędny,
klasa B – transformator o obniżonych stratach jałowych/obciążeniowych,
klasa C – transformator o standardowych stratach jałowych/obciążeniowych.
Zgodnie z punktem 1.3 załącznika nr 1 Rozporządzenia Komisji (UE) [2] wymogi dotyczące transformatorów elektroenergetycznych z regulacją napięcia, które są przystosowane do celów eksploatacji w stanie podłączenia do zasilania lub w stanie obciążenia do celów dostosowania napięcia dopuszczalne straty podane w tabelach 1. i 2. muszą zostać zwiększone o 20% w przypadku strat stanu jałowego oraz o 5% w przypadku strat obciążeniowych (od dnia 1 lipca 2015 r.) i o 10% w przypadku strat stanu jałowego (od dnia 1 lipca 2021 r.).

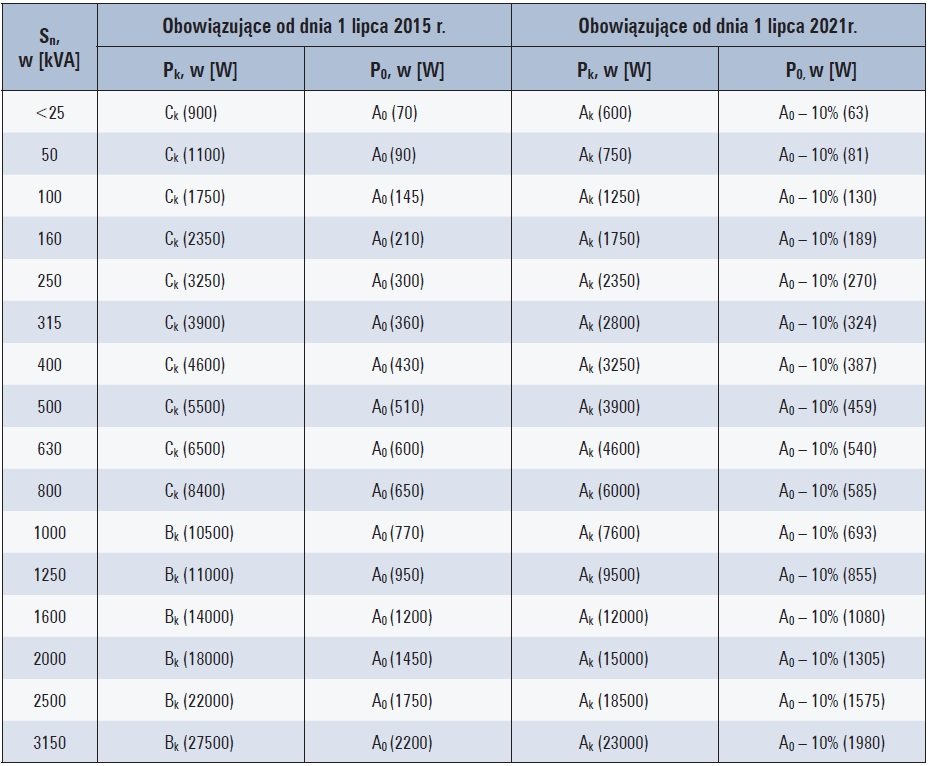

Tab. 1. Dopuszczalne wartości strat obciążeniowych (Pk) i strat biegu jałowego (P0) w trójfazowych olejowych transformatorach o mocy znamionowej (Sn) do 3150 kVA, z jednym uzwojeniem o wartości Um ≤ 24 kV i drugim o wartości Um ≤ 1,1 kV [2]

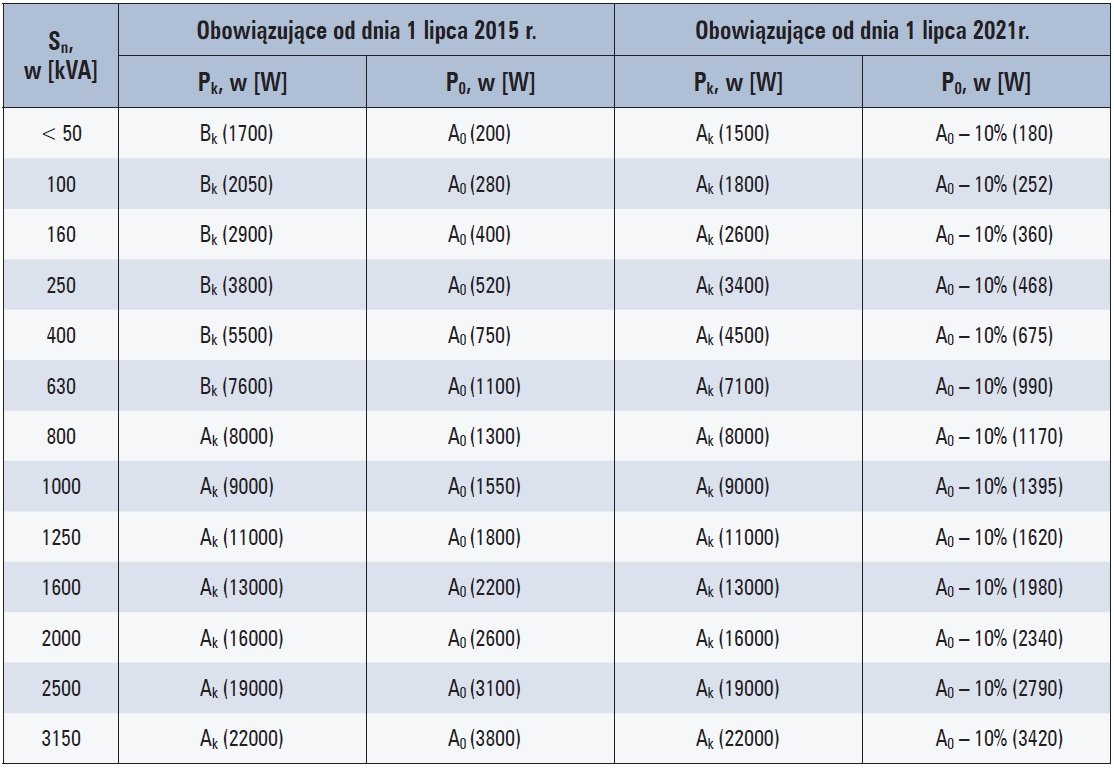

Tab. 2. Dopuszczalne wartości strat obciążeniowych (Pk) i strat biegu jałowego (P0) w trójfazowych suchych transformatorach o mocy znamionowej (Sn) do 3150 kVA, z jednym uzwojeniem o wartości Um ≤ 24 kV i drugim o wartości Um ≤ 1,1 kV [2]

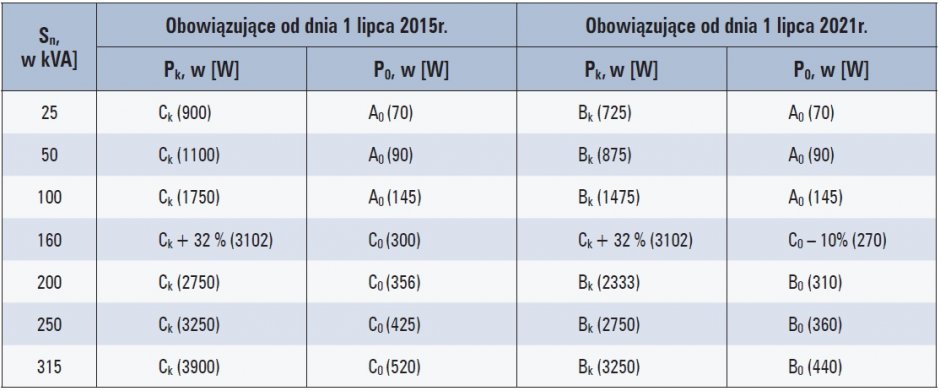

Dopuszczalne poziomy strat obciążeniowych i strat stanu jałowego dotyczące transformatorów olejowych montowanych na słupach podane zostały w tabeli 3.
Rys. 3. Porównanie strat obciążeniowych (Pk) oraz strat jałowych (P0) transformatorów olejowych standardowych oraz energooszczędnych, rys. Z. Skibko
Na rysunku 1. przedstawiono porównanie strat obciążeniowych (Pk) transformatorów olejowych i suchych o mocach najczęściej wykorzystywanych w praktyce energetycznej. Natomiast na rysunku 2. znajduje się zestawienie strat jałowych (P0) tychże transformatorów.

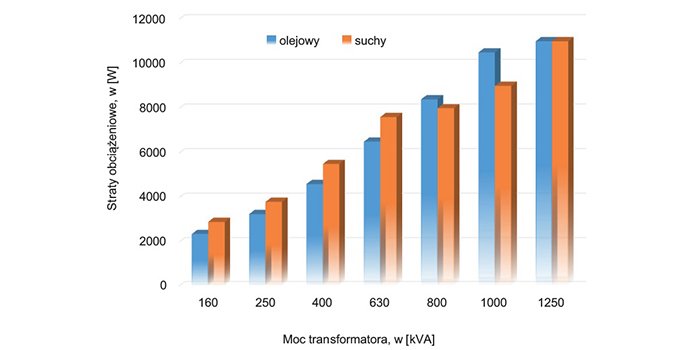

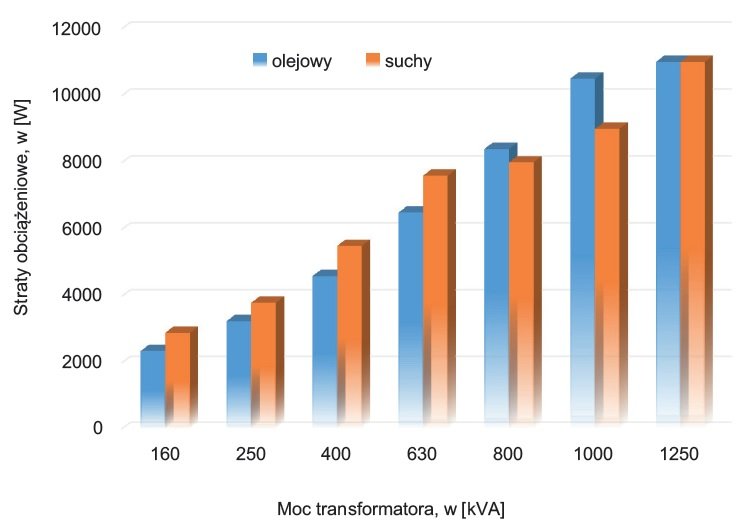

Rys. 1. Straty obciążeniowe transformatorów suchych i olejowych, rys. Z. Skibko

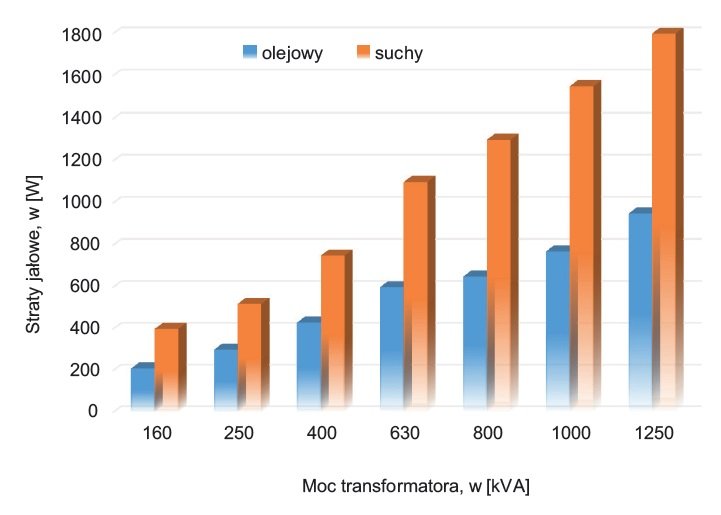

Rys. 2. Straty jałowe transformatorów suchych i olejowych, rys. Z. Skibko
Z porównania wartości przedstawionych na rysunkach 1. i 2. wynika, że transformator olejowy nie zawsze ma mniejsze straty obciążeniowe niż transformator suchy żywiczny. Dla mocy 800 i 1000 kVA transformatory suche mają straty mniejsze niż występujące w transformatorach olejowych. Transformatory olejowe mają mniejsze wartości strat jałowych niż transformatory suche żywiczne (w całym przedziale analizowanych mocy znamionowych transformatorów).
Z analizy cen transformatorów dostępnych aktualnie na rynku wynika, że transformatory suche są droższe od olejowych przy małych mocach. Transformator olejowy jest droższy niż suchy żywiczny przy dużych mocach, rzędu 1250 kVA. Przy dużych mocach również widoczne jest, że straty obciążeniowe występujące w obu typach transformatorów są porównywalne.
Żeby ograniczyć wielkość występujących w urządzeniach strat mocy stosuje się transformatory energooszczędne, które są droższe (ze względu na zastosowanie w nich bardziej kosztownych materiałów) niż transformatory standardowe. Na rysunku 3. przedstawiono porównanie strat standardowych transformatorów olejowych oraz transformatorów energooszczędnych. Z wartości tam przedstawionych wynika, że w przypadku zastosowania energooszczędnych transformatorów olejowych straty obciążeniowe będą zmniejszone o około 20%, natomiast straty jałowe się zmniejszą o około 10%.
Rys. 3. Porównanie strat obciążeniowych (Pk) oraz strat jałowych (P0) transformatorów olejowych standardowych oraz energooszczędnych, rys. Z. Skibko
Analizując powyższe dane można zauważyć, że najbardziej optymalnym pod kątem strat mocy rozwiązaniem jest zastosowanie w stacjach transformatorowych SN/nN olejowych transformatorów energooszczędnych.
Reasumując, zagadnienia strat mocy występujących w transformatorach elektroenergetycznych są bardzo istotne nie tylko ze względów ekonomicznych (mniejsze straty – to niższe rachunki za energię elektryczną), ale również ze względów środowiskowych (mniejsze straty – to mniejsze zapotrzebowanie na energię elektryczną – to mniejsza emisja gazów cieplarnianych). Warto więc przyjrzeć się eksploatowanym w różnych zakładach stacjom transformatorowym, i podczas modernizacji pól średniego i niskiego napięcia, przyjrzeć się bliżej zainstalowanym tam transformatorom i rozważyć ich wymianę na nowe, bardziej energooszczędne jednostki.
Literatura
Wytyczne do budowy systemów elektroenergetycznych w PGE Dystrybucja S.A., Tom V Stacje transformatorowe SN/nN, 2018.01.30.
Rozporządzenie Komisji (UE) Nr 548/2014 z dnia 21 maja 2014 r. w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do transformatorów elektroenergetycznych małej, średniej i dużej mocy.
K. Strzałka, Analiza możliwości zmniejszania strat w transformatorach rozdzielczych, „Elektrotechnika i elektronika”, tom 25, zeszyt 1, 2006.
