Zastosowanie zabezpieczeń ziemnozwarciowych kierunkowych w sieciach IT niskiego napięcia

mgr inż. Michał Brocki , mgr inż. Grzegorz Wojtaś , mgr Marta Wasążnik , mgr inż. Łukasz Sapuła | elektro.info 9/2019 | 2019-09-16

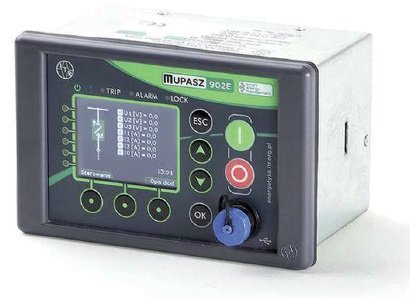

Mupasz 902E z zaimplementowanym zabezpieczeniem ziemnozwarciowym kierunkowym pracujący w sieciach nn

Spośród wielu rodzajów zakłóceń występujących podczas pracy sieci rozdzielczych, najczęściej mamy do czynienia ze zwarciami doziemnymi (stanowią one 70–90% wszystkich zwarć). W wyniku ich powstania może dojść do uszkodzenia elementów składowych sieci, jak i współpracujących z nią urządzeń odbiorczych. W celu ograniczenia niepożądanych skutków stosuje się urządzenia zabezpieczeniowe, których zadaniem jest likwidacja powstałych zakłóceń. Od zainstalowanych zabezpieczeń wymaga się, aby ich działanie było pewne, selektywne i możliwie jak najszybsze. W artykule opisano rozwiązania dotyczące sieci z izolowanym punktem neutralnym (IT).

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Gabriel Szklarek Modelowanie i analiza stabilności sterowania częstotliwością w mikrosieciach wyspowych o nierównomiernym podziale generacji mocy

Modelowanie i analiza stabilności sterowania częstotliwością w mikrosieciach wyspowych o nierównomiernym podziale generacji mocy

Dzisiejsza struktura zdecentralizowanych systemów energetycznych wymusza stosowanie zaawansowanych algorytmów sterowania częstotliwością [1]. W układach wyspowych o mocach znamionowych w przedziale od 1 do 50 MW, gdzie bezwładność systemu jest niska ze względu na dominację interfejsów energoelektronicznych, kluczową rolę odgrywają szybkie źródła regulacyjne. Jednak w sytuacjach, gdy źródło o małej mocy znamionowej musi kompensować ubytki generacji jednostek dominujących, dochodzi do zjawiska nasycenia...

W artykule:

• Konfiguracja sieci w trakcie zwarcia
• Selektywność rozwiązania
• Implementacja metody w urządzeniu zabezpieczeniowym

Powszechnie zabezpieczenia od zwarć doziemnych stosowane w sieciach IT ze względu na sposób wykrywania doziemień można podzielić na dwie grupy:

a) działające w oparciu o pomiar rezystancji doziemnej (zabezpieczenia upływnościowe),

b) działające w oparciu o wartości skuteczne prądów i napięć występujących w sieci.

Urządzenia z pierwszej grupy są stosowane głównie w sieciach nn, natomiast urządzenia drugiej grupy znajdują zastosowanie w sieciach SN. W przypadku zabezpieczeń upływnościowych wprowadza się źródło sygnału pomiarowego, które włączone jest pomiędzy ziemią – odniesieniem a punktem neutralnym sieci. Potencjał punktu neutralnego uzyskuje się najczęściej za pomocą trzech dławików połączonych w gwiazdę (rys. 1.).

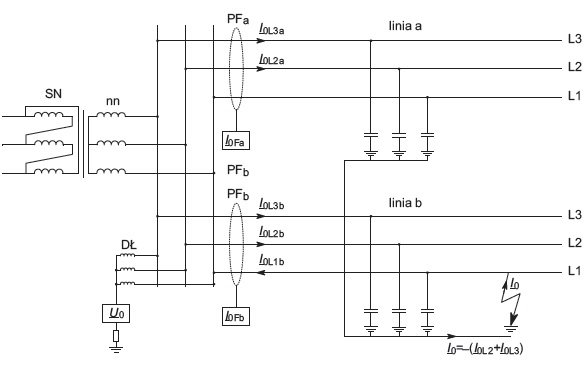

Rys. 1. Schemat sieci nn z izolowanym punktem neutralnym przedstawiający rozpływ składowej zerowej prądu w przypadku powstania zwarcia doziemnego

W najprostszych rozwiązaniach sygnał pomiarowy jest napięciem stałym. Na podstawie jego wartości oraz wartości płynącego prądu oblicza się rezystancję doziemną sieci. W przypadku gdy wartość mierzonej rezystancji spadnie poniżej ustawionego progu rozruchowego, dochodzi do zadziałania zabezpieczenia, efektem czego jest wyłączenie sieci. Rozwiązanie takie najlepiej nadaje się do sieci o strukturze nierozbudowanej, gdyż w przypadku występowania wielu odpływów nie jest możliwe zapewnienie selektywności, tj. zidentyfikowania, w którym odpływie doszło do doziemienia. W przypadku gdy selektywność jest wymagana, stosuje się bardziej zaawansowane metody pomiaru upływności np. AMP (Adaptive Measuring Pulse) [3].

Metoda ta wymaga zastosowania kluczowanego napięcia pomiarowego, dostosowującego się do parametrów sieci. Dodatkowo konieczne jest zastosowanie przekładników posiadających szerokie pasmo częstotliwościowe, zainstalowanych w różnych miejscach sieci oraz zaawansowanych filtrów pomiarowych, pozwalających na oddzielenie prądów upływowych pochodzących z napięcia sieciowego, od prądów upływowych pochodzących z układu pomiarowego. Z uwagi na powszechność stosowania przekształtników półprzewodnikowych, przebiegi prądów i napięć sieciowych są mocno zniekształcone. W takiej sytuacji istnieją trudności z rozróżnieniem, które składowe przebiegów pochodzą ze źródła pomiarowego, a które pochodzą ze zniekształceń rozpływów sieciowych. W takiej sytuacji dochodzi do zwiększenia niepewności wykrywania doziemienia, a w praktyce w celu wyeliminowania zbędnych wyłączeń, najczęściej wydłuża się czas reakcji zabezpieczeń. Z powodu powyższej niedogodności oraz relatywnie wysokich kosztów związanych z zastosowaniem ww. rozwiązania w sieciach IT nn, w Instytucie Tele- i Radiotechnicznym przy współpracy z OPA-ROW podjęto prace badawcze związane z możliwością zastosowania zabezpieczeń działających w oparciu o wartości skuteczne prądów i napięć występujących w sieci, które są szeroko wykorzystywane w sieciach SN.

Konfiguracja sieci w trakcie zwarcia

W sieciach IT niskiego napięcia zabezpieczenia ziemnozwarciowe kierunkowe zapewniające selektywność do chwili obecnej nie były stosowane, głównie ze względu na małe wartości występujących prądów doziemnych. Na rysunku 1. przedstawiono sieć IT niskiego napięcia, w której założono występowanie zwarcia doziemnego w fazie L1 [2]. Z kolei na rysunku 2. przedstawiono wykresy wektorowe prądów i napięć w przyjętym schemacie sieci, istotnych z punktu widzenia zwarcia doziemnego fazy L1.

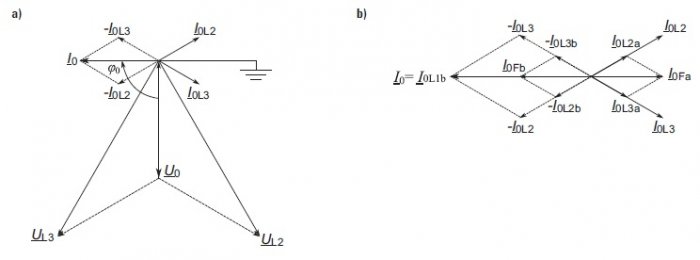

Rys. 2. Wykresy wektorowe sieci IT przy zwarciu doziemnym w L1 przedstawiające rozkłady: a) występujących napięć i prądów, b) wartości składowe prądu zerowego

Przyjęty schemat dotyczy sieci IT niskiego napięcia, która ma dwie linie odpływowe oznaczone jako „linia a” i „linia b”. Analiza dotyczy sytuacji, w której nastąpiło zwarcie doziemne fazy L1 w linii b. W takiej sytuacji w sieci izolowanej pojawia się składowa zerowa napięcia, U₀, której wartość została przedstawiona na rysunku 2. Z kolei wartości napięć w niedoziemionych fazach (U_L2, U_L3) osiągają wartości międzyfazowe. W miejscu zwarcia przepływa prąd doziemny I₀, którego wartość zależy od napięcia U₀ oraz pojemności doziemnej sieci. Wartość pojemności sieci zależy przede wszystkim od pojemności linii odpływowych. W celu łatwiejszej analizy sieć została przedstawiona na przyjętym schemacie w postaci pojemności skupionych. W trakcie doziemienia wartość napięcia fazy L1 względem ziemi wynosi 0. Płynący prąd I₀ pochodzi od napięć faz L2 i L3. Poprzez pojemności doziemne oraz ziemię wpływa on do fazy doziemionej. Na schemacie założono, że wszystkie pojemności mają identyczną wartość. W takiej sytuacji prąd w miejscu doziemienia można opisać zależnością:

zastosowanie kierunkowe w sieciach it wzor1

I₀ – wypadkowy prąd w miejscu zwarcia,

I_0L1b – prąd płynący w doziemionej fazie,

I_0L2 – wypadkowy prąd sieci pochodzący od napięcia fazy L2,

I_0L3 – wypadkowy prąd sieci pochodzący od napięcia fazy L3.

Z kolei wektory wypadkowe prądów pochodzących od napięć faz L2 i L3 można opisać zależnościami:

zastosowanie kierunkowe w sieciach it wzor2

gdzie:

I_0L2a – prąd linii a pochodzący od napięcia fazy L2,

I_0L2b – prąd linii b pochodzący od napięcia fazy L2,

I_0L3a – prąd linii a pochodzący od napięcia fazy L3,

I_0L3b – prąd linii b pochodzący od napięcia fazy L3.

Z punktu widzenia zabezpieczeń bardziej istotne są prądy składowej zerowej filtrowanej przez przekładniki Ferrantiego. Dla linii a jest to:

zastosowanie kierunkowe w sieciach it wzor3

natomiast dla linii b jest to:

zastosowanie kierunkowe w sieciach it wzor4

Filtrowane składowe zerowe dla obydwu linii przedstawione są na rysunku 2b. Jak widać, prądy te mają przeciwny kierunek. Dla linii, w której nastąpiło doziemienie, składowa zerowa opóźnia się w stosunku do napięcia składowej zerowej o 90°, natomiast w linii nieuszkodzonej prąd wyprzedza napięcie o 90°. W takiej sytuacji w celu zapewnienia selektywności (wyłączenie tylko w uszkodzonej linii odpływowej) można zastosować zabezpieczenie ziemnozwarciowe kierunkowe.

Selektywność rozwiązania

W ramach przeprowadzonych prac dokonano wdrożenia rozwiązania działającego w oparciu o wartości skuteczne składowych zerowych prądów i napięć. Jako kryterium działania zastosowano zabezpieczenie ziemnozwarciowe kierunkowe, którego wartość rozruchowa wyliczana jest za pomocą zależności:

zastosowanie kierunkowe w sieciach it wzor

gdzie:

Ir – wyliczana wartość prądu rozruchu,

Im – prąd maksymalnej czułości (wartość nastawiana),

φ0 – zmierzony kąt fazowy między U0 i I0,

α – nastawa kąta.

Pod uwagę brana jest tylko dodatnia wartość rozruchowa, gdyż mierzona wartość prądu (RMS) jest zawsze dodatnia. Dla przyjętej zależności opisującej wartość rozruchową zabezpieczenia ustawiono wartość kąta a równą 90°. Wartość maksymalnej czułości była zmieniana w zależności od spodziewanych wartości prądów. Poniżej pokazano dwie charakterystyki wartości rozruchowych dla różnych wartości prądu maksymalnej czułości.

Jak pokazano na rysunku 3. strefa zadziałania ograniczona jest do prądów opóźniających się względem napięcia U0, czyli w odniesieniu do rysunku 2. strefa działania może obejmować prąd I_0Fb (pod warunkiem odpowiednio ustawionej wartości prądu maksymalnej czułości), natomiast na pewno nie obejmuje prądu I_0Fa, gdyż z punktu widzenia zainstalowanego zabezpieczenia wyprzedza on napięcie U₀. Dzięki takiej konfiguracji uzyskano selektywność działania zabezpieczeń, polegającą na odróżnianiu linii uszkodzonej.

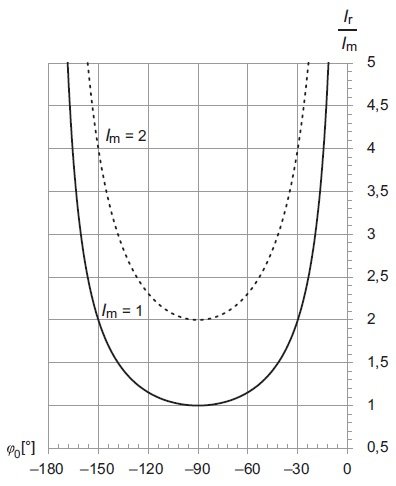

Rys. 3. Przyjęta charakterystyka rozruchowa dla dwóch wartości prądu maksymalnej czułości (Im = 1; Im = 2)

Implementacja metody w urządzeniu zabezpieczeniowym

W przypadku sieci IT nn występujące prądy ziemnozwarciowe mają niską wartość w porównaniu z prądami ziemnozwarciowymi w sieciach SN, gdyż wartość ta zależy głównie od napięcia sieci oraz pojemności doziemnej układu. Z tego względu zastosowano urządzenie pokazane na rysunku 4., ze zmodyfikowanymi torami pomiarowymi w stosunku do standardowego wykonania, w którym zwiększono czułość pomiarową toru I₀ (pomiary od 0,1 mA). Tor pomiarowy U₀ został wykonany w wersji wysokoimpedancyjnej (impedancja wejściowa > 10 MΩ).

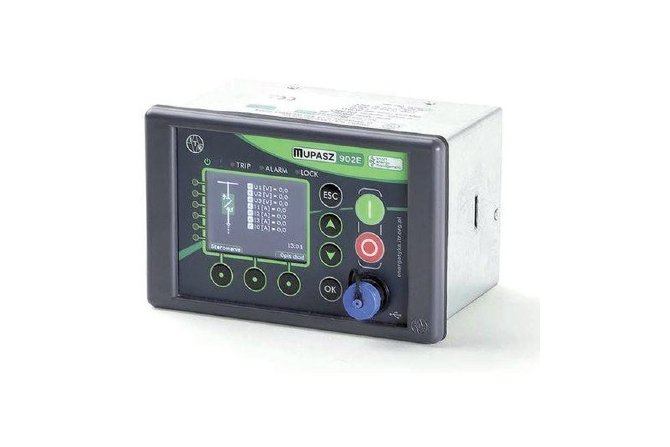

Rys. 4. Mupasz 902E z zaimplementowanym zabezpieczeniem ziemnozwarciowym kierunkowym pracujący w sieciach nn

W przypadku obiektu, na którym zostało wdrożone urządzenie, wartości spodziewanych prądów doziemnych były na poziomie od 0,1 A do 1 A, co powodowało dodatkowe trudności pomiarowe. Z tego względu klasyczne przekładniki Ferrantiego przeznaczone do zabezpieczeń zostały zastąpione przez bardziej czułe przeznaczone do celów pomiarowych. Zwiększono ponadto wzmocnienie torów pomiarowych sterowników zabezpieczeniowych, aby umożliwić pomiary prądów o bardzo małych wartościach. Dla wspomnianego obiektu przyjęte rozwiązanie okazało się wystarczające, co zostało potwierdzone doświadczalnie. Przeprowadzane zostały próby ruchowe polegające na doziemianiu wybranych fragmentów sieci w czynnym zakładzie górniczym. Zabezpieczenia działały w sposób pewny i selektywny.

Podsumowanie

Istotną zaletą stosowania sterownika polowego jako zabezpieczenia od zwarć doziemnych w miejsce klasycznych zabezpieczeń jest łatwa integracja z systemami sterowania i nadzoru typu SCADA oraz możliwość realizacji złożonych układów automatyki sterowania i zabezpieczeń technologicznych. Pierwsze wdrożenia wykonane w zakładach przeróbczych potwierdziły możliwość całkowitej rezygnacji ze stosowania dodatkowych sterowników PLC w celu sterownia załączaniem poszczególnych urządzeń procesu technologicznego. Zrealizowano układy kaskadowego załączania/wyłączania poszczególnych odpływów wraz z kontrolą zabezpieczeń technologicznych, takich jak czujniki ruchu taśmy, czujniki zbiegu taśmy, czujniki zasypowe, czujniki temperatury silników itp., bez konieczności stosowania dodatkowych urządzeń. Takie rozwiązanie projektowe pomaga wprowadzić duże oszczędności finansowe przy realizacji układów zasilania i sterowania relatywnie prostych obiektów technologicznych (np. duża część ciągów technologicznych zakładów przeróbczych).

Literatura

J. Dumała, Zabezpieczenia od skutków zwarć doziemnych w kopalnianych sieciach średniego napięcia, „Mechanizacja i Automatyzacja Górnictwa” 2006.
P. Kacejko, J. Machowski, Zwarcia w systemach elektroenergetycznych, PWN, Warszawa 2019.
P. Kluk, Selektywna identyfikacja odpływów z uszkodzoną izolacją doziemną w wieloodpływowych sieciach elektroenergetycznych z izolowanym punktem neutralnym, „Elektronika” 2007.
