Nabrzeża w portach jachtowych – wymagania w zakresie instalacji elektrycznych niskiego napięcia

Wharfs in harbours – requirements for low-voltage electrical installations

inż. Honorata Sierocka , dr inż. Marcin Sulkowski | elektro.info 6/2019 | 2019-07-02

Zarówno w przystaniach, jak i w portach i podobnych lokalizacjach można użytkować gniazda wtyczkowe przeznaczone do użytkowania w warunkach domowych pod warunkiem, że ich prąd nie przekracza 16 A

Od kilku lat zauważalny jest intensywny rozwój sportów wodnych. Ten sposób spędzania wolnego czasu staje się coraz bardziej popularny. Wiąże się to z coraz większą liczbą jednostek pływających, które pomiędzy kolejnymi rejsami cumują w portach jachtowych. Coraz częściej wyposażone są one w instalację elektryczną pozwalającą na korzystanie z pokładowych urządzeń elektrycznych.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

W artykule:

• Wymagania techniczne
• Ochrona przeciwporażeniowa

W trakcie rejsu instalacje te zasilane są z autonomicznych źródeł zainstalowanych na pokładzie jednostki, jednak podczas postoju w portach ich właściciele chcieliby mieć możliwość podłączenia się do zewnętrznej sieci zasilającej. Dlatego też właściciele portów coraz częściej decydują się na doprowadzenie energii elektrycznej do nabrzeży, przy których cumują jachty lub łodzie motorowe.

Należy jednak pamiętać, że taka lokalizacja urządzeń elektroenergetycznych wiąże się z koniecznością spełniania dodatkowych wymagań zapewniających odpowiedni poziom bezpieczeństwa. Wynika to ze specyficznych warunków środowiskowych, jakie występują zarówno na samym nabrzeżu, jak i na jednostkach pływających. W miejscach takich człowiek, ze względu na obecność wody, w wyższym stopniu jest narażony na wystąpienie porażenia prądem elektrycznym, zmniejszoną rezystancję ciała człowieka oraz bardzo częsty kontakt ciała z potencjałem ziemi. Wobec wymienionych wyżej powodów instalacje elektryczne w powyższych lokalizacjach należy projektować, wykonywać oraz eksploatować zgodnie z wymaganiami normy: PN-HD-60364-7-709:2010 Instalacje elektryczne niskiego napięcia. Część 7-709: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Porty jachtowe oraz podobne lokalizacje [1], oraz aktualizacją powyższej normy z roku 2017: PN‑HD-60364-7-709:2010/A11:2017-11 [2].

Wymagania techniczne

W normie PN-HD 60364-7-709:2010 zawarte zostały szczegółowe wymagania dotyczące zasilania portów, marin i podobnych lokalizacji służących do zaopatrzenia w energię elektryczną łodzi wypoczynkowych oraz łodzi mieszkalnych. Wymagania te odnoszą się jedynie do instalacji znajdujących się na nabrzeżach. Według powyższej normy jako łódź wypoczynkową należy rozumieć jakąkolwiek łódź, statek, jacht, motorówkę, łódź mieszkalną lub inną jednostkę pływającą używaną wyłącznie do sportu lub wypoczynku. Zawarte w normie wytyczne nie obejmują wewnętrznych instalacji łodzi wypoczynkowych i dużych pływających jednostek handlowych.

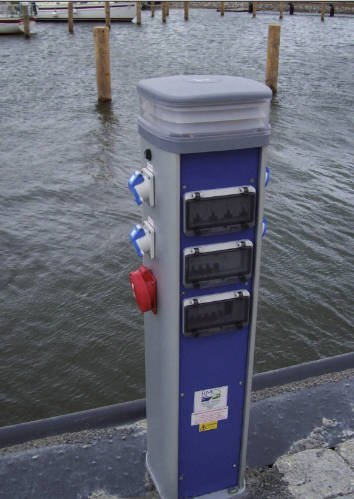

Fot. 1. Przykład rozdzielnicy elektrycznej przeznaczonej do zasilania jednostek pływających z wbudowanym źródłem światła [3]

Aby zapewnić zasilanie jednostkom pływającym cumującym na nabrzeżu oraz pomostach, należy przygotować odpowiednią infrastrukturę. Na rysunku 1. przedstawiono podstawowe elementy instalacji umożliwiającej podłączenie jednostek pływających do sieci zasilającej. Natomiast fotografia 1. przedstawia przykładowe rozwiązanie rozdzielnicy umożliwiającej podłączenie jednostek pływających do sieci zasilającej.

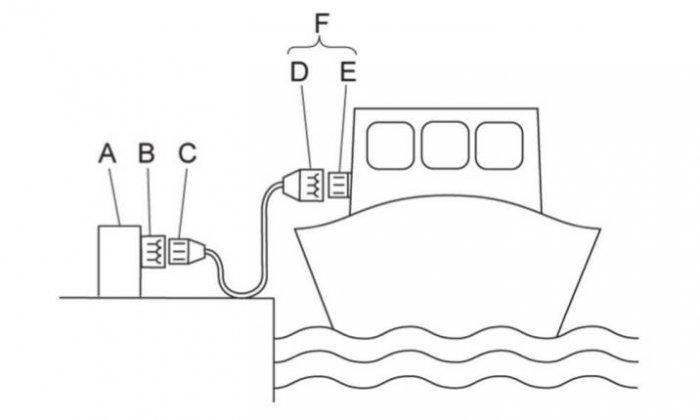

Rys. 1. Elementy składowe instalacji podłączenia jednostek pływających do sieci, gdzie: A – rozdzielnica zasilająca, B – gniazdo zasilające, C – wtyczka, D – wtyczka jednostki pływającej, E – gniazdo jednostki pływającej, F – złącze wtykowe jednostki pływającej [1]

Zgodnie z wymaganiami normy znamionowa wartość napięcia zasilającego nie powinna przekraczać U_f = 250 V w obwodach jednofazowych oraz U_N = 690 V w obwodach trójfazowych.

Wszystkie rozdzielnice powinny być umieszczane w taki sposób, aby uniknąć fal wodnych powodowanych cumowaniem jednostek pływających lub całkowitego zanurzenia w wodzie. Wybierając rozdzielnice, które będą umieszczone na nabrzeżu, należy pamiętać o wybraniu materiałów odpornych na korozję. Istotnym zagadnieniem jest również zapewnienie odpowiedniej wytrzymałości mechanicznej. Wymaga się, aby osprzęt elektryczny wykorzystywany do zasilania jednostek pływających posiadał wytrzymałość co najmniej na poziomie IK 07. Ponadto wskazane jest zastosowanie rozwiązań zapewniających dobrą widoczność punktów przyłączenia w nocy. Można to osiągnąć, montując dodatkowe oświetlenie w samych punktach przyłączeniowych (rozdzielnicach) lub lokalizując rozdzielnicę w pobliżu zewnętrznych źródeł światła.

Zastosowane w rozdzielnicach przyłączeniowych gniazdka elektryczne powinny być zamontowane na wysokości nie mniejszej niż 1 metr nad poziomem wody w warunkach normalnych. W miejscach, gdzie znajdują się jedynie przejścia i używane są pontony, wysokość tę można zmniejszyć do 30 cm ponad poziomem wody – pod warunkiem, że zastosowane są odpowiednie środki ochrony dodatkowej przed rozbryzgiem wody przy normalnym użytkowaniu.

Ponadto wymaga się, aby gniazda zastosowane w obwodach zasilających jednostki pływające spełniały następujące normy:

W przystaniach:

gniazda o prądzie znamionowym do 63 A powinny być zgodne z normą EN 60309-2 i 60309-4;
gniazda o prądzie znamionowym ponad 63 A powinny być zgodne z normą EN 60309-1 i 60309-4;
gniazda dwunapięciowe 230/400 V powinny być zgodne z normą EN 60309-1 i EN 60309-4.

W portach, podobnych lokalizacjach lub tam, gdzie zamienność nie jest wymagana, gniazda powinny być zgodne z normami EN 60309-1 i EN 60309-4 lub EN 60309-2 i EN 60309-4.

Zarówno w przystaniach, jak i w portach i podobnych lokalizacjach można użytkować gniazda wtyczkowe przeznaczone do użytkowania w warunkach domowych pod warunkiem, że ich prąd nie przekracza 16 A. Ponadto gniazda powinny mieć zapewniony stopień ochrony równy przynajmniej IP44 lub ochrona ta powinna być zapewniona przez obudowę o odpowiedniej konstrukcji. W przypadku, gdy warunki środowiskowe można zakwalifikować to kategorii AD5 (strumienie wody) lub AD6 (fale wody), stopień ochrony powinien wynosić przynajmniej – odpowiednio – IPX5 lub IPX6.

Gniazda wtyczkowe powinny być umieszczane w rozdzielnicach głównych lub każde w osobnej obudowie separacyjnej. Gniazda przeznaczone do zasilania łodzi nie powinny być używane do zasilania innych obiektów. W jednej obudowie lub rozdzielnicy powinny być zamontowane nie więcej niż cztery gniazda, a jednym z nich można zasilić tylko jedną łódź (nie powinno się stosować rozgałęźników).

Istotnym zagadnieniem przy projektowaniu instalacji zasilającej punkty podłączenia jednostek pływających jest oprzewodowanie. Zgodnie z obowiązującą normą, kable użyte w takiej instalacji powinny być dobrane w odpowiedni sposób – ze względu na pracę w warunkach ekstremalnych. Mogą być to kable przeznaczone do układania w ziemi, kable lub przewody izolowane stosowane w liniach napowietrznych, kable o żyłach miedzianych w izolacji termoplastycznej lub elastomerycznej, kable w izolacji mineralnej w powłoce PVC lub inny kabel nadający się do pracy w takich warunkach, niewymieniony powyżej.

Prowadząc linie zasilające pod ziemią, należy ułożyć kable minimalnie na głębokości 0,5 m, aby zabezpieczyć je przed zniszczeniami. W przypadku wykorzystania linii napowietrznych szczególną uwagę należy zwrócić na odpowiednie zabezpieczenie słupów i innych konstrukcji wsporczych. Linia taka powinna znajdować się na wysokości minimum 6 m nad powierzchnią w miejscach, gdzie możliwy jest ruch pojazdów lub łodzi, i na wysokości przynajmniej 3,5 m w innych lokalizacjach.

W przypadku gdy do prowadzenia kabli wykorzystana zostaje kanalizacja kablowa, powinna ona umożliwić drenaż wody bądź kondensatu. Może to być zrealizowane poprzez montaż studni kablowych oraz zapewnienie co najmniej 0,5% spadku przy układaniu rur kanalizacji kablowej.

Ochrona przeciwporażeniowa

W zakresie ochrony podstawowej w instalacjach elektrycznych zasilania jednostek pływających nie można stosować przeszkód lub umieszczenia poza zasięgiem. Podstawowym środkiem ochrony w tym przypadku jest izolacja podstawowa oraz zastosowanie obudów. Należy jednak pamiętać, że elementy ochrony podstawowej powinny spełniać wymagania przez cały przewidywany okres użytkowania instalacji w niekorzystnych warunkach środowiskowych, jakie występują w portach i marinach. Warunkuje to dobór materiałów wykorzystywanych w ochronie podstawowej np. na elementy konstrukcyjne stosowanych obudów.

W zakresie ochrony przy uszkodzeniu zalecane jest wykorzystanie środka ochrony poprzez samoczynne wyłączenie zasilania lub separację elektryczną.

Stosując transformator separujący należy pamiętać, że połączenia wyrównawcze zastosowane na statku nie powinny być połączone z przewodem ochronnym obwodu zasilającego. Połączeniami wyrównawczymi na statku powinny być objęte wszystkie elementy przewodzące mogące znaleźć się pod napięciem lub potencjałem ziemi oraz przewód ochronny. Stopień ochrony wszystkich elementów instalacji elektrycznej w takiej lokalizacji nie powinien być niższy niż IP46. Przykładowy układ połączeń w układzie z zastosowanym transformatorem separacyjnym przedstawiono na rysunku 2.

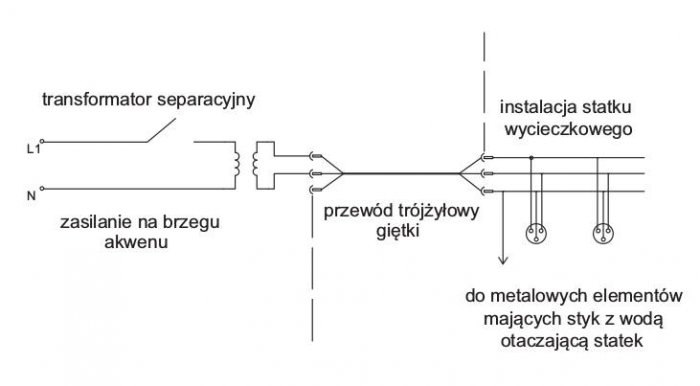

Rys. 2. Przykładowy układ zasilania jednostki pływającej z obwodu z transformatorem separacyjnym z uwzględnieniem przewodów połączeń wyrównawczych [2]

W przypadku środka ochrony przy uszkodzeniu poprzez samoczynne wyłączenie zasilania w obwodach odbiorczych należy zastosować wyłączniki różnicowoprądowe, przy czym w obwodach gniazd wtyczkowych o prądzie znamionowym do 63 A zaleca się zastosowanie wyłączników RCD o prądzie I_Δn ≤ 30 mA, natomiast dla gniazd wtyczkowych o prądzie znamionowym przekraczającym 63 A można zastosować wyłączniki różnicowoprądowe o I_Δn ≤ 300 mA.

Przy doborze wyłączników różnicowoprądowych należy zwrócić uwagę na typ zastosowanych urządzeń ochronnych. Ze względu na brak informacji o wykorzystywanych na jednostkach pływających urządzeniach elektrycznych, wskazane jest zastosować wyłączniki RCD o charakterystyce co najmniej typu A lub B. Wykorzystanie wyłączników typu AC w tym przypadku jest niewłaściwe, pomimo że norma nie definiuje wymagań w tym zakresie. Ponadto należy pamiętać o doborze urządzeń przystosowanych do pracy w warunkach zewnętrznych.

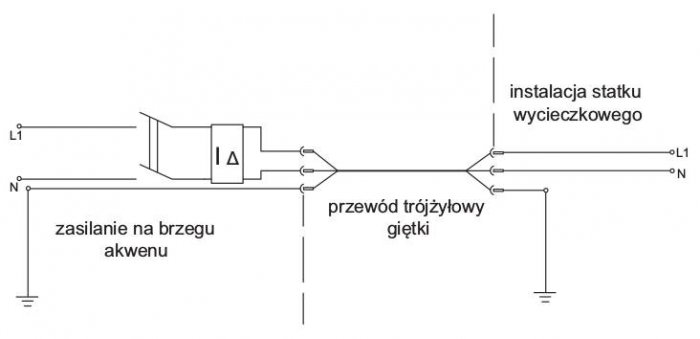

Rys. 3. Przykładowy układ zasilania jednostki pływającej z obwodu zabezpieczonego przez wyłącznik RCD [2]/em>

Podsumowanie

Należy pamiętać, że przygotowanie (projekt, budowa) instalacji elektrycznej na nabrzeżach i pomostach w portach wymaga za każdym razem indywidualnego podejścia. Inne zagrożenia będą występowały np. w portach morskich, a inne na wodach śródlądowych. Ponadto trzeba wziąć pod uwagę, że instalacje te, funkcjonujące w bardzo niekorzystnych warunkach środowiskowych, będą często eksploatowane przez osoby postronne. Dlatego też podejmując się zaprojektowania, budowy oraz eksploatacji, należy prace te wykonywać z jak największą starannością. Wskazane jest, aby w przypadku takich instalacji podczas eksploatacji zapewniony był stały nadzór osób wykwalifikowanych lub odpowiednio poinstruowanych.

W przypadku takich instalacji bardzo istotne jest prowadzenie stałej kontroli stanu technicznego. Wskazane byłoby wykonywanie ich oględzin co najmniej raz w miesiącu, a pomiary powinny być w nich wykonywane corocznie przed rozpoczęciem sezonu żeglarskiego. Natomiast w przypadku portów całorocznych wskazane byłoby wykonywać pomiary przynajmniej co pół roku.

Literatura

PN-HD-60364-7-709:2010 Instalacje elektryczne niskiego napięcia. Część 7-709:Wymagania dotyczące specjalnych instalacji lub lokalizacji. Porty jachtowe oraz podobne lokalizacje
PN-HD-60364-7-709:2010/A11:2017-11 Instalacje elektryczne niskiego napięcia. Część 7-709:Wymagania dotyczące specjalnych instalacji lub lokalizacji. Porty jachtowe oraz podobne lokalizacje.
Portal internetowy:http://www.nauticexpo.es/prod/marina-holiday-park-solutions-ltd-rmcs. Dostęp z dnia 10.05.2019 r.
