Ochrona odgromowa i przeciwprzepięciowa obiektów budowlanych

Protection against lightning and overvoltages within structures

W artykule omówiono podstawowe zasady dotyczące ochrony odgromowej i przeciwprzepięciowej obiektów budowlanych

W artykule omówiono podstawowe zasady dotyczące ochrony odgromowej i przeciwprzepięciowej obiektów budowlanych

Stosowanie coraz doskonalszych, droższych i bardziej zaawansowanych technicznie urządzeń elektrycznych, elektronicznych i fotowoltaicznych stwarza konieczność przeanalizowania zagrożeń udarowych wynikających z postępujących zmian klimatu, wyładowań piorunowych i występujących w ich wyniku przepięć.

Zobacz także

Urządzenia służące do ochrony sieci elektroenergetycznych SN przed przepięciami – wprowadzenie

Urządzenia służące do ochrony sieci elektroenergetycznych SN przed przepięciami – wprowadzenie Urządzenia służące do ochrony sieci elektroenergetycznych SN przed przepięciami – wprowadzenie

Urządzenia służące do ochrony sieci elektroenergetycznych średniego i wysokiego napięcia przed przepięciami (głównie piorunowymi i łączeniowymi) są nazywane również ochronnikami przepięciowymi.

Urządzenia służące do ochrony sieci elektroenergetycznych średniego i wysokiego napięcia przed przepięciami (głównie piorunowymi i łączeniowymi) są nazywane również ochronnikami przepięciowymi.

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Użytkowanie energii elektrycznej na placu budowy (część 5.) Użytkowanie energii elektrycznej na placu budowy (część 5.)

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości...

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne...

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń...

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie...

W artykule:

• Regulacje prawne
• Wyjaśnienie mechanizmów powstawania przepięć piorunowych
• Omówienie podstawowych założeń ochrony odgromowej

Cały czas należy mieć na uwadze fakt, że nowoczesne rozwiązania techniczne bazują w większości przypadków na układach sterowanych przez komputery. Napięcia znamionowe pracy systemów komputerowych są z roku na rok coraz bardziej obniżane ze względu m.in. na oszczędzanie energii. Obecnie są to napięcia rzędu kilku woltów. Należy zauważyć, że postęp techniczny relatywnie zmniejsza odporność urządzeń na przepięcia, a ich uszkodzenia niosą ze sobą bardzo duże straty finansowe. Wymusza to konieczność stosowania bardziej skutecznej ochrony urządzeń elektrycznych i elektronicznych przed skutkami przepięć między innymi poprzez stosowanie adekwatnych rozwiązań chroniących przed wyładowaniami piorunowymi, wielostopniowych układów ograniczających przepięcia itp. Tylko ich prawidłowa wzajemna, właściwa i uzupełniająca się współpraca może zapewnić bezawaryjną eksploatację urządzeń, systemów, linii produkcyjnych w warunkach występowania przepięć, na które te urządzenia są coraz bardziej czułe.

Regulacje prawne

Międzynarodowa Komisja Elektrotechniczna IEC (ang. International Electrotechnical Commission) jest jednostką, która w ramach grupy roboczej TC81 opracowuje i publikuje normy z zakresu ochrony odgromowej. Od czasu swojego powołania komisja opublikowała wiele norm z zakresu ochrony odgromowej obiektów budowlanych, zabezpieczenia urządzeń elektrycznych i elektronicznych od skutków przepięć, oceny ryzyka strat piorunowych. Opublikowana w 2006 roku norma IEC 62305 [1] składająca się z czterech arkuszy wyznacza minimalne wymagania dla systemów ochrony odgromowej i przepięciowej.

Prawie w tym samym czasie została ona opublikowana jako norma europejska EN 62305 [2] i polska PN-EN 62305 [3]. W kolejnych latach wprowadzane były modyfikacje normy, które doprowadziły do opublikowania w marcu 2012 roku aktualnej wersji normy EN 62305:2012 [4] i jej polskiego odpowiednika PN-EN 62305 [5]. Europejskie traktaty wymagają pełnego wdrożenia europejskich norm na poziomie krajowym. Niemniej jednak dopiero szczegółowe regulacje prawne poszczególnych krajów nakładają obowiązek ich stosowania. W Polsce zgodnie z wymaganiami Prawa budowlanego urządzenia piorunochronne LPS (ang. Lightning Protection System) na obiektach budowlanych powinny być wykonane zgodnie z zaleceniami Polskich Norm [5].

Szczegółowe wymagania z zakresu ochrony odgromowej wprowadza Rozporządzenie Ministerstwa Infrastruktury i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [6]. Czytamy w nim: „Budynek należy wyposażyć w instalację chroniącą przed wyładowaniami atmosferycznymi. Obowiązek ten odnosi się do budynków wyszczególnionych w Polskiej Normie dotyczącej ochrony odgromowej obiektów budowlanych (§ 53, pkt 2)”. Dalej w § 184: „Instalacja piorunochronna, o której mowa w § 53, pkt 2, powinna być wykonana zgodnie z Polską Normą dotyczącą ochrony odgromowej obiektów budowlanych”. Obiekt budowlany wraz ze związanymi z nim urządzeniami budowlanymi należy „projektować i budować w sposób określony w przepisach oraz zgodnie z zasadami wiedzy technicznej”. Istnieją również inne szczegółowe akty prawne wprowadzające przedmiotowe wymagania m.in. dla baz i stacji paliw płynnych, rurociągów przesyłowych, w strefach zagrożonych wybuchem [7] itp. Poszczególne branże i przedsiębiorstwa wprowadzają również własne wytyczne określające minimalne wymogi dla urządzeń stosowanych do ochrony przed wyładowaniami piorunowymi i przepięciami, np.: PKP Polskie Linie Kolejowe S.A. [8] itp.

Wyjaśnienie zjawisk i mechanizmów powstawania przepięć piorunowych oraz powodowanych przez nie zagrożeń bezpieczeństwa w obiektach budowlanych

Ogólnie rzecz biorąc można wyróżnić dwa rodzaje burz piorunowych: burze frontowe i burze termiczne. Pierwsze z nich powstają na granicy zderzających się mas ciepłego i zimnego powietrza oraz tych mas z pochyłościami terenu. Przy zderzeniu wilgotne, ciepłe powietrze wyniesione zostaje na duże wysokości tworząc chmurę burzową. Zjawisko to jest bardzo rozległe. Może obejmować setki kilometrów i przemieszczać się z prędkością zwykle większą od 50 km/h. Jest ono zjawiskiem właściwym dla klimatu umiarkowanego, ale nie towarzyszy mu duża gęstość piorunów. Bardziej intensywne są burze termiczne, które powstają pod wpływem silnego nagrzania i unoszenia ku górze, nawet do wysokości 15 km, dolnych mas wilgotnego powietrza (rys. 1.).

odgromy rys1

Rys.1. Mechanizm powstawania wyładowań piorunowych

W górnych warstwach atmosfery następuje silne ochłodzenie powietrza i skroplenie zawartej w niej pary wodnej, a następnie zamarzanie cząstek wody w temperaturze dochodzącej w najwyższych partiach nawet do 50°C. Unoszeniu się powietrza towarzyszą silne jego zawirowania. W procesach tych formuje się naelektryzowana chmura burzowa.

Gdy natężenie pola elektrycznego w naładowanej chmurze burzowej osiągnie lokalnie krytyczną wartość rzędu 1 kV/cm, to z kropel deszczu lub z kryształków lodu zaczynają się rozwijać tzw. wyładowania wstępne, które zapoczątkowują kanał wyładowania piorunowego (rys. 2a). Kanał piorunowy powstaje skokowo i może rozwijać się w kierunku ziemi lub w kierunku nagromadzonego w chmurze ładunku o przeciwnej biegunowości, tworząc wyładowanie międzychmurowe. Natężenie pola elektrycznego może osiągnąć wartość krytyczną nie tylko w chmurze, ale również w pobliżu ziemi, np. przy wierzchołku metalowego masztu lub wysokiego budynku. Następuje wówczas rozwój tzw. wyładowania oddolnego (rys. 2b).

odgromy rys2

Rys.2. Przykładowe zdjęcia wyładowań piorunowych: a) obraz kanału wyładowania piorunowego, b) obraz rozwijającego się wyładowania dodatni

Istnienie wielu centrów ładunku ujemnego w chmurze burzowej sprawia, że proces wyładowania nie kończy się na jednym wyładowaniu głównym. Zwykle po nim w odstępach kilkudziesięciu milisekund, występują kolejne wyładowania składowe. Odsetek pojedynczych wyładowań jest szacowany na około 20%. Maksymalna liczba wyładowań składowych wynosi 40 – 50, natomiast liczba przeciętna jest szacowana na 3 – 4.

Po uderzeniu pioruna należy się spodziewać uszkodzeń (rys. 3.) termicznych, mechanicznych, zapłonów materiałów palnych i wybuchowych, porażenia ludzi. Skutki te mogą być wywołane zarówno bezpośrednim oddziaływaniem prądu piorunowego, jak i przez powodowane nim sprzężenia elektromagnetyczne, a w rezultacie prądy i przepięcia indukowane [9].

odgromy rys3

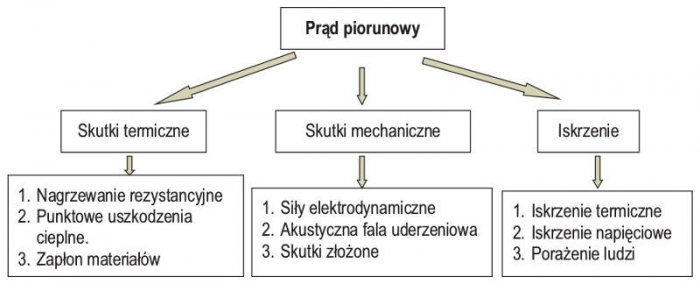

Rys.3. Skutki wywołane przez prąd piorunowy

Prąd piorunowy wyładowania doziemnego charakteryzowany jest następującymi parametrami:

  • wartością szczytową – Im,
  • maksymalną stromością narastania – Smax = (dip/dt) max,
  • ładunkiem przenoszonym przez prąd – Qimp = ∫ipdt,
  • energią właściwą (odniesioną do rezystancji R = 1 Ω) – W/R = ∫ip2 dt.

W przypadku bezpośredniego wyładowania piorunowego w obiekt budowlany następuje wzrost napięcia we wszystkich jego instalacjach i w obwodach sieci zasilającej oraz w innych wprowadzanych liniach (np. w liniach przesyłu sygnałów/danych) do wartości przekraczających ich najwyższe napięcie robocze. Efekt takiego wzrostu napięcia nosi nazwę przepięć.

Omówienie podstawowych założeń ochrony odgromowej i przeciwprzepięciowej

Na skuteczność ochrony wpływają: jakość elementów tego systemu oraz właściwy ich dobór i montaż. Niespełnienie jednego z tych trzech warunków może spowodować brak wymaganej skuteczności systemu ochrony odgromowej i przeciwprzepięciowej.

W obecnych czasach rozpowszechnienia nowoczesnej techniki istnieje konieczność wzajemnego łączenia różnorodnych urządzeń i obiektów między sobą. Co więcej, strefa oddziaływania doziemnych wyładowań piorunowych nie jest ograniczona do obiektu trafionego przez piorun. Prowadzone badania wykazały, że w promieniu do 2 km od miejsca wyładowania piorunowego mają miejsce zniszczenia lub uszkodzenia obiektów i urządzeń elektrycznych, lub elektronicznych (rys. 4.), a w promieniu sięgającym nawet 10 km mogą występować zakłócenia pracy urządzeń.

odgromy rys4

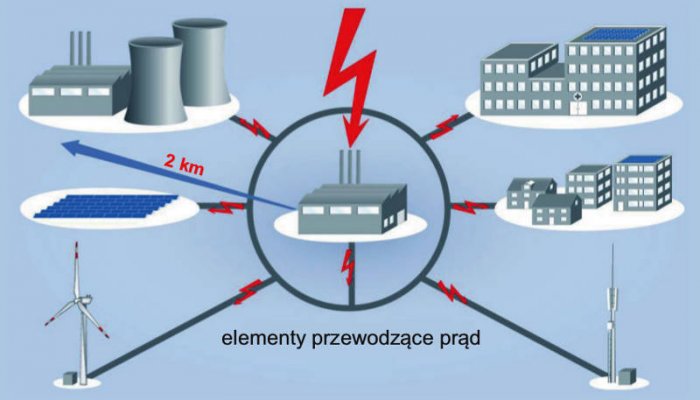

Rys.4. Strefa występowania zniszczeń lub uszkodzeń powodowanych przez doziemne wyładowania piorunowe

Należy pamiętać, że różnorodne rozwiązania techniczne omawianego systemu nie eliminują możliwości uderzenia pioruna, a jedynie ograniczają jego skutki.

Zewnętrzne urządzenie piorunochronne ma za zadanie przejąć i bezpiecznie odprowadzić do ziemi prąd doziemnego wyładowania piorunowego. Składa się ono ze:

  • zwodów (rys. 5.) o odpowiednich rozmiarach i układanych na dachu obiektu budowlanego (kalenicy, połaci dachowej, kominach, w pobliżu anten itp.),
  • przewodów odprowadzających prąd doziemnego wyładowania piorunowego ze zwodów na dachu do uziemienia,
  • uziemienia piorunochronnego o wymaganych minimalnych parametrach.
odgromy rys5

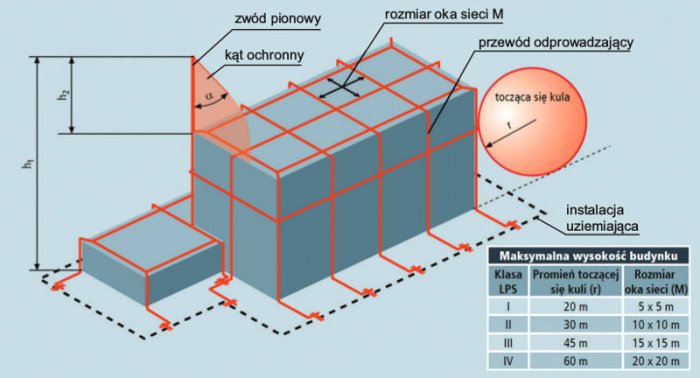

Rys.5. Metody rozmieszczania zwodów chroniących przed wyładowaniami piorunowymi

Zwody mają za zadanie wytworzyć tzw. „parasol ochronny” nad chronionym obiektem. Ich właściwe rozmieszczenie i jakość wykonania decyduje o skuteczności działania osłonowego. Wyróżnia się trzy metody rozmieszczania zwodów:

a. uniwersalną metodę toczącej się kuli

b. metodę oczkową właściwą dla dachów płaskich,

c. metodę kąta ochronnego.

Metoda toczącej się kuli pozwala wyznaczyć miejsca, w które potencjalnie może trafić piorun. W zależności od przyjętego poziomu ochrony (ang. LPL – Lightning Protection Level) kula powinna mieć odpowiedni promień (20 ÷ 60) m. Poprzez toczenie kuli po obrysie geometrycznym obiektu wyznaczane są miejsca narażone na uderzenie pioruna. Rozmieszczając zwody pionowe, należy tak postępować, aby żaden element sieci elektrycznej lub urządzenie na powierzchni dachu nie zostały „dotknięte” przez kulę. Uniwersalna metoda toczącej się kuli jest zalecana w szczególności dla obiektów o nieregularnym kształcie, z wieloma urządzeniami umieszczonymi na dachu. Umożliwia ona optymalne rozmieszczenie zwodów i ewentualną modyfikację rozmieszczenia urządzeń, tak aby w sposób naturalny zabezpieczać je przed wyładowaniami piorunowymi.

Metoda oczkowa (przeznaczona głównie do ochrony płaszczyzn dachowych) polega na rozmieszczeniu siatki zwodów poziomych na powierzchniach dachowych. Siatkę tę tworzą tzw. „oczka” lub „kratownica” o określonych wymiarach boku w zależności od przyjętego poziomu ochrony (rys. 6.). Metoda ta jest niewystarczająca w przypadku, gdy na dachu występują jakiekolwiek urządzenia. Wówczas konieczne jest uzupełnienie tej sieci dodatkowymi zwodami rozmieszczonymi metodą toczącej się kuli lub metodą kąta ochronnego.

odgromy rys6

Rys.6. Obrazowy przykład rozmieszczania zwodów poziomych metodą oczkową

Metoda kąta ochronnego polega na doborze wysokości zwodu pionowego ustawionego obok chronionego elementu/urządzenia na dachu tak, aby znajdował się on w strefie ochronnej wyznaczonej przez kąt osłonowy (o wartości zależnej od wysokości zwodu pionowego oraz przyjętego poziomu ochrony i przyjętej płaszczyzny odniesienia, która musi być przewodząca i uziemiona) (rys. 7.). Zmiany obszaru chronionego można dokonać, zwiększając liczbę lub wysokości zwodów pionowych. Metoda ta nie znajduje zastosowania dla obiektów o wysokości powyżej 60 m, gdzie trzeba się liczyć z możliwością wyładowań w bok obiektu.

odgromy rys7

Rys.7. Metoda kąta ochronnego

Podczas rozmieszczania zwodów należy zwrócić uwagę na wymagane minimalne odstępy bezpieczne od zwodów do urządzeń umieszczonych na dachu. Podczas wyładowań piorunowych należy wziąć pod uwagę możliwość wystąpienia przeskoków iskrowych pomiędzy systemem ochrony odgromowej i innymi elementami na dachu lub bezpośrednio pod nim.

Literatura

  1. IEC 62305-1:2006 Protection against lightning – Part 1: General principles.
  2. EN 62305-1:2006 Protection against lightning – Part 1: General principles.
  3. PN-EN 62305:2006 Ochrona odgromowa – Część 1: Zasady ogólne.
  4. EN 62305-1:2011 Protection against lightning – Part 1: General principles.
  5. PN-EN 62305-1:2011 Ochrona odgromowa – Część 1: Zasady ogólne.
  6. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U. 2002 nr 75 poz. 690 z późniejszymi zmianami.
  7. Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie. Tekst jednolity: DzU 2014 r., poz. 1853.
  8. Standardy techniczne szczegółowe warunki techniczne dla modernizacji lub budowy linii kolejowych do prędkości Vmax ≤ 200 km/h (dla taboru konwencjonalnego) / 250 km/h (dla taboru z wychylnym pudłem). http://www.plk-sa.pl/dla-klientow-i-kontrahentow/akty-prawne-i-przepisy/standardy-techniczne/, 2016.10.04.
  9. W. Sowa, Ochrona urządzeń oraz systemów elektronicznych przed narażeniami piorunowymi. Rozprawy Naukowe Nr 219. Oficyna Wydawnicza Politechniki Białostockiej, Białystok 2011.
  10. PN-EN 62305-1:2011 Ochrona odgromowa. Część 1: Zasady ogólne.
  11. PN-EN 62305-2:2012 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
  12. PN-EN 62305-3:2011 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia.
  13. PN-EN 62305-4:2011 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach.
  14. PN-HD 60364-4-443:2016-03 Instalacje elektryczne niskiego napięcia. Część: 4-443: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi. Ochrona przed przejściowymi przepięciami atmosferycznymi lub łączeniowymi.
  15. PN-EN 60038:2012 Napięcia znormalizowane. CENELEC.
  16. PN-EN 61643-11:2013-06 Niskonapięciowe urządzenia ograniczające przepięcia. Część 11: Urządzenia ograniczające przepięcia w sieciach elektroenergetycznych niskiego napięcia. Wymagania i metody badań.
  17. PN-EN 62561-7:2012 Elementy urządzenia piorunochronnego (LPCS). Część 7: Wymagania dotyczące substancji poprawiających jakość uziemień.
  18. PKP Polskie Linie Kolejowe. Wymagania techniczne dla zapewnienia ochrony przed przepięciami i od wyładowań atmosferycznych w strefie oddziaływania sieci trakcyjnej DC 3kV. Iet-120. Warszawa 2018.
