Straty mocy w układach wyposażonych w filtry aktywne – przykład praktyczny (część 2.)

dr inż Grzegorz Hołdyński , dr inż. Zbigniew Skibko | elektro.info 1-2/2018 | 2018-03-23

Energetyczne filtry aktywne służą do kompensowania chwilowych odchyłek wartości przebiegów prądu/napięcia od przebiegu sinusoidalnego, przy jednoczesnej eliminacji przepływającej przez dany układ mocy biernej oraz asymetrii prądu obciążenia. W ogólnym przypadku, suma prądu/napięcia filtru oraz prądu/napięcia układu zasilającego, w idealnym przypadku powoduje, że prąd źródła/napięcie odbiornika ma przebieg sinusoidalny i nie występuje przesunięcie pomiędzy tymi wielkościami.

Zobacz także

prof. dr hab. inż. Zbigniew Hanzelka, dr inż. Andrzej Firlit, mgr inż. Krzysztof Chmielowiec, dr inż. Marek Rogóż Jakość zasilania odbiorców (część 1.) - aktualny stan w polskich sieciach elektroenergetycznych

Jakość zasilania odbiorców (część 1.) - aktualny stan w polskich sieciach elektroenergetycznych

W pracy przedstawiono trzy kwestie, które są ważne w praktyce operacyjnej polskiego systemu energetycznego: identyfikacja źródeł zakłóceń elektromagnetycznych, ocena poprawności pomiarów w złej jakości...

ASTAT Sp. z o.o. Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Wykonywanie pomiarów w przemyśle i energetyce zawodowej analizatorami przenośnymi PQ-Box

Dobra jakość zasilania charakteryzuje się tym, że napięcie sieciowe faktycznie docierające do odbiorcy odpowiada napięciu sieciowemu obiecanemu przez zakład energetyczny.

ASTAT Sp. z o.o. Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Komunikacja zdalna ze stacjonarnymi analizatorami jakości energii PQI-DA Smart

Coraz częściej podnoszonym tematem w zakresie sieci elektroenergetycznych każdego poziomu napięć oraz instalacji przemysłowych jest jakość energii elektrycznej. Jakość ta określana jest przede wszystkim przez dwa dokumenty. Pierwszy to norma PN-EN 50160:2010 Parametry napięcia zasilającego w publicznych sieciach elektroenergetycznych. Drugi to Rozporządzenie Ministra Klimatu i Środowiska z dnia 22 marca 2023 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U. 819).

W artykule:

• Analiza pracy filtru aktywnego na wybranym przykładzie

Streszczenie

W drugiej części artykułu przedstawiono analizę wyników badań układów elektroenergetycznych z zastosowanym filtrem aktywnym.

Abstract

The second part of the article presents the results of measurements in the system supplying the industrial plant with active filter turned on and off.

Przy zastosowaniu filtrów aktywnych składowe odkształcone prądu zamykają się w obwodzie: filtr – odbiornik/odbiorniki i nie wywołują dodatkowych strat w linii zasilającej ten układ. Filtry aktywne działają w systemie nadążnym, same automatycznie dostrajając się do wartości i kształtu prądu odbiornika. Co więcej, w zależności od układu oraz typu zastosowanego przekształtnika, oprócz redukcji harmonicznych prądu, możliwe jest także stabilizowanie i symetryzacja napięcia oraz prądu, ograniczanie wahań napięcia oraz kompensacja mocy biernej [7, 8]. W ogólnym przypadku filtry aktywne można podzielić na [8]:

jednofazowe,
trójfazowe trójprzewodowe,
trójfazowe czteroprzewodowe.

Ze względu na sposób pracy, filtry aktywne można podzielić na:

równoległe – filtr jest źródłem prądu dodawczego,
szeregowe – filtr do układu włączany jest szeregowo i służy do eliminacji chwilowych odchyłek napięcia,
szeregowo-równoległe – filtry łączące właściwości układu równoległego i szeregowego, hybrydowe – filtr współpracujący ściśle z filtrem pasywnym przyłączonym szeregowo lub równolegle do filtru aktywnego.

Analiza pracy filtru aktywnego na wybranym przykładzie

Badania parametrów opisujących jakość energii elektrycznej w układzie elektroenergetycznym zasilającym wybrany zakład przemysłowy przeprowadzono przy wykorzystaniu analizatora PQ BOX 200. Rejestracja odbywała się po stronie niskiego napięcia z wyłączonym oraz z pracującym filtrem aktywnym. Na rysunkach 2–10 przedstawiono przebiegi zmienności wybranych wielkości elektrycznych bez oraz z załączonym filtrem.

Dane analizowanego filtru:

nominalny prąd przewodowy kompensatora – 120 A,
generowana dynamika prądu kompensującego – 780 A/ms,
maksymalny prąd przewodowy kompensacji – 1950 A,
praca równoległa – do 4,8 Mvar,
czas reakcji na zmianę prądu obciążenia – 125 ms.

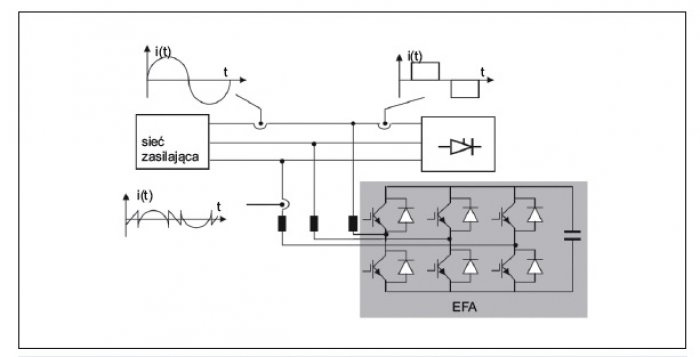

Rys. 1. Zasada działania filtru aktywnego [7]

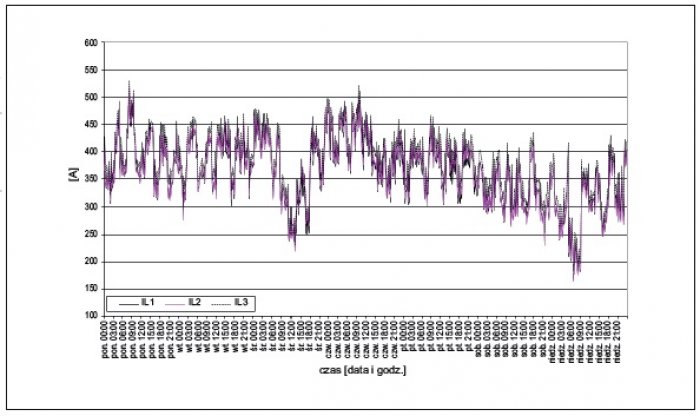

Rys. 2. Przebieg zmian wartości prądu przy wyłączonym filtrze aktywnym

Rys. 3. Przebieg zmian wartości prądu przy załączonym filtrze aktywnym

Rys. 4. Przebieg zmian wartości mocy czynnej i biernej przy wyłączonym filtrze aktywnym

Z analizy wartości przedstawionych na rysunkach 2–10 wynika, że załączenie filtru aktywnego spowodowało zmniejszenie wartości poszczególnych wyższych harmonicznych do 17. rzędu (rys. 6. i 7.), co poskutkowało również zmniejszeniem wartości współczynnika odchylenia prądu THD z około 16 do około 2% (rys. 10.). Wartości harmonicznych powyżej szesnastej praktycznie nie uległy zmianie po załączeniu filtru. Ponadto praca filtru aktywnego nie spowodowała zmniejszenia wartości współczynnika asymetrii prądu – pozostał on na poziomie od 0,2 do 3,3% (rys. 8.), a w przypadku współczynnika mocy tg j – spowodowała wzrost jego wartości z około 0,12 do około 0,33 (rys. 9.).

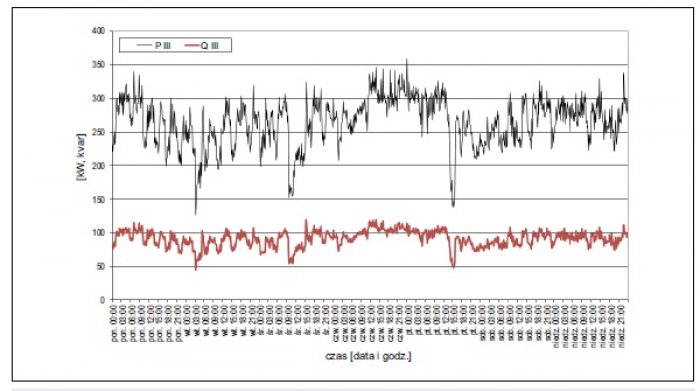

Rys. 5. Przebieg zmian wartości mocy czynnej i biernej przy załączonym filtrze aktywnym

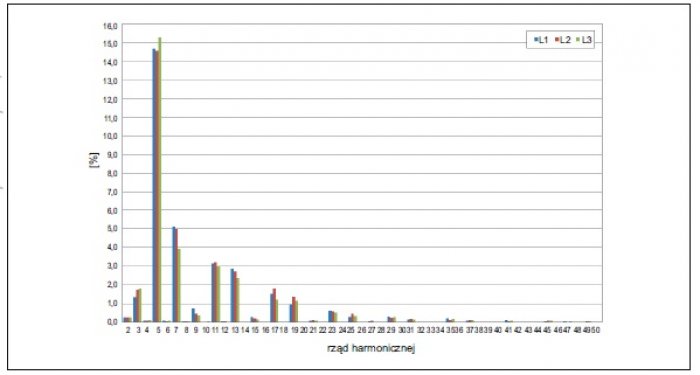

Rys. 6. Rozkład wartości poszczególnych harmonicznych prądu przy wyłączonym filtrze aktywnym

Rys. 7. Rozkład wartości poszczególnych harmonicznych prądu przy załączonym filtrze aktywnym

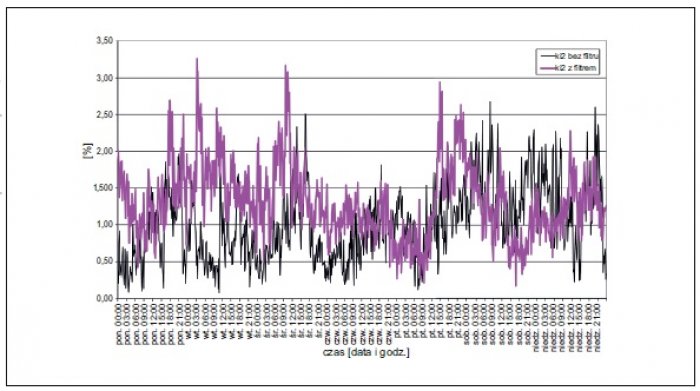

Rys. 8. Przebieg zmian wartości współczynnika asymetrii prądu

Rys. 9. Przebieg zmian wartości współczynnika mocy tg

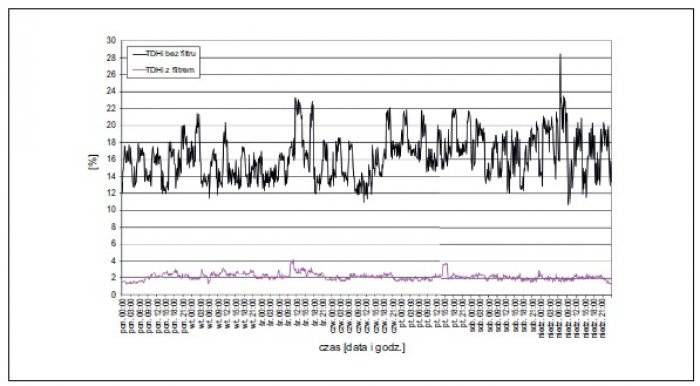

Rys. 10. Przebieg zmian wartości współczynnika odchylenia prądu THD

Podsumowanie

Powyższe przebiegi ukazują, jak bardzo ważną sprawą dla prawidłowej pracy układu zasilającego jest właściwy dobór i nastawa filtru aktywnego, gdyż błędny jego dobór lub zaprogramowanie skutkować może brakiem poprawy, lub nawet pogorszeniem parametrów opisujących jakość energii elektrycznej.

Literatura:

Z. Kowalski, Jakość energii elektrycznej. Wydawnictwo Politechniki Łódzkiej, Łódź 2007.
J. Arrillaga, N. R. Watson, Power System Harmonics. John Wiley & Sons, West Sussex, England, 2003.
Z. Hanzelka, Jakość energii elektrycznej część 4 – wyższe harmoniczne napięć i prądów. Portal internetowy firmy Twelve Electric – www.twelvee.com.pl.
IEEE Std C57.110TM-2008 IEEE Recommended Practice for Establishing Liquid-Filled and Dry-Type Power and Distribution Transformer Capability When Supplying Nonsinusoidal Load Currents.
J. Desmet, G. Delaere, Harmoniczne. Dopuszczalna obciążalność i dobór transformatorów do pracy z prądem odkształconym, Polskie Centrum Promocji Miedzi, Wrocław 2005.
Z. Kusmierek, Współczynnik obciążenia transformatora zasilającego odbiorniki nieliniowe i jego pomiar, „Przegląd Elektrotechniczny”, nr 6/2004.
Z. Hanzelka, Wyższe harmoniczne napięć i prądów. Seminarium nt. „Ciągłość i jakość zasilania”, LPQI, Tarnów, 25 listopada 2003.
A. Firlit, Pasywne i aktywne sposoby eliminacji odkształcenia napięcia. Seminarium nt. „Jakość energii elektrycznej – obowiązki dostawcy i odbiorcy energii elektrycznej”, LPQI, Bielsko-Biała 17.05.2005.
