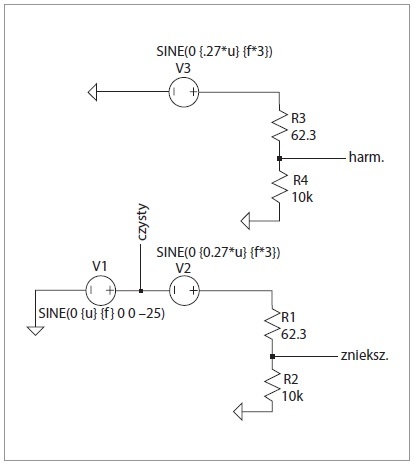

Model generatora wyższych harmonicznych zbudowany w LTspice, rys. Ł. Drużyński
W dzisiejszych czasach systemy automatyki budynkowej stają się nieodłącznym elementem nowoczesnych budynków, przyczyniając się do powstawania inteligentnych struktur, które znacząco poprawiają komfort oraz efektywność energetyczną [2, 16]. Niemniej jednak, w miarę wzrostu popularności tych systemów pojawiają się również nowe wyzwania, które należy skrupulatnie badać i analizować. Jednym z najistotniejszych problemów, który przykuwa uwagę specjalistów, jest wpływ wyższych harmonicznych zawartych w prądzie pobieranym przez urządzenia powszechnego użytku oraz lampy elektroluminescencyjne (LED) na działania poszczególnych elementów systemu zarządzania budynkiem [4].
Szczególne zagrożenie dla stabilności systemów automatyki wynika z obserwacji udziału wyższych harmonicznych w prądzie łączeniowym, który może powodować degradację powierzchni elementów stykowych w łącznikach mechanizmowych [8, 14]. Warto podkreślić, że to właśnie łączniki mechanizmowe powszechnie wykorzystywane są jako wyjścia przekaźnikowe sterowników automatyki budynkowej. Wzrost tych niepożądanych skutków może prowadzić do pogorszenia jakości pracy systemów oraz skrócenia ich żywotności, co stawia pod znakiem zapytania niezawodność i trwałość systemów automatyki budynkowej [9]. Niniejszy artykuł skupia się na zaproponowaniu narzędzi, które umożliwią analizę głównych zagrożeń związanych z wpływem zawartości wyższych harmonicznych w przebiegu prądu łączeniowego na pracę łącznika mechanizmowego. Określa on również parametry, które mogą stać się kryterium do ilościowej i jakościowej oceny stopnia zerodowania powierzchni styków. Artykuł ma na celu podkreślenie znaczenia podejmowania odpowiednich środków zaradczych w celu zapewnienia niezawodności i wydajności systemów automatyki budynkowej w obliczu narastającego zagrożenia obecności wyższych harmonicznych prądu. W artykule przeanalizowano ilość harmonicznych prądu i napięcia generowane przez ściemniane lampy LED oraz inny sprzęt powszechnego użytku. Dane porównano z dopuszczalnymi poziomami emisji harmonicznych, określonymi przez PN-EN IEC 61000-3-2 [11].
Wyższe harmoniczne prądu i napięcia
Sygnał harmoniczny to sygnał okresowy, którego kształt nie jest sinusoidalny. Sygnał ten składa się z kilku lub nawet kilkudziesięciu różnych składowych, z których każda ma częstotliwość będącą wielokrotnością pewnej częstotliwości podstawowej. Składowe te nazywane są harmonicznymi, a ich występowanie może mieć istotny wpływ na stabilność i jakość pracy urządzeń i aparatów elektrycznych [1].
Parametry sygnału okresowego
Ze względu na trudność jednoznacznego opisania sygnału odkształconego jedną ze znanych funkcji matematycznych, bezpośrednia analiza tych sygnałów jest skomplikowana. Istnieje metoda analizy sygnałów okresowych, polegająca na przedstawieniu ich jako superpozycji wielu funkcji sinusoidalnych o różnych amplitudach, fazach początkowych oraz częstotliwościach. Metoda ta wykorzystuje twierdzenie Fouriera. Według tego twierdzenia dowolną funkcję okresową f(t) można przedstawić jako sumę wyrazów szeregu zawierającego składową stałą oraz składowe sinusoidalne o częstotliwościach będących wielokrotnością częstotliwości danej jako [14]:
gdzie:
S0 – składowa stała,
Z1…Zn – amplitudy kolejnych składowych,
f1…fn – częstotliwości kolejnych składowych,
φ1…φn – fazy początkowe kolejnych składowych,
k – rząd składowej sinusoidalnej,
n – rząd ostatniej harmonicznej.
Do oceny stopnia zniekształcenia sygnału można posłużyć się współczynnikiem zawartości wyższych harmonicznych THD (z ang. Total Harmonic Distortion). Dla odkształconego okresowego sygnału prądowego wskaźnik THD przyjmuje postać wyrażoną następującym wzorem [13]:
gdzie:
THDi – wskaźnik zawartości wyższych harmonicznych prądu,
I1 – wartość skuteczna pierwszej harmonicznej prądu,
Ik – wartość skuteczna k-tej harmonicznej prądu,
n – liczba analizowanych harmonicznych prądu w sygnale odkształconym (zazwyczaj 40).
Udział pojedynczej harmonicznej w zniekształconym sygnale prądu można określić za pomocą współczynnika udziału poszczególnych harmonicznych IHD (z ang. Individual Harmonic Distortion), wyrażonego następującym wzorem [13]:
LITERATURA
Adak, S., Cangi, H., Eid, B., Developed analytical expression for current harmonic distortion of the PV system’s inverter in relation to the solar irradiance and temperaturę, Electr Eng 103, 697–704, 2021
Arranz-Gimon, A., Zorita-Lamadrid, A., Morinigo-Sotelo, D., Duque-Perez, O., A Review of Total Harmonic Distortion Factors for the Measurement of Harmonic and Interharmonic Pollution in Modern Power Systems, Energies, 2021, 14, 6467
Czapp, S., Testing Sensitivity of A-Type Residual Current Devices to Earth Fault Currents with Harmonics, Sensors, 2020, 20, 2044
Di Mauro S., Musumeci, S., Raciti A., Vasta, G., Analysis of the current harmonics injected into the power grid by dimmable LED lamps, 2016 AEIT International Annual Conference (AEIT), Capri, Italy, 2016, pp. 1-6
Karta katalogowa przekaźnika miniaturowego RM85, Relpol
LTspice, Analog devices
McBride J. W., Liu, H., The Relationship between Contact Resistance and Roughness (Sq) of a Bi-layered Surface using a Finite Element Model, 2020 IEEE 66th Holm Conference on Electrical Contacts and Intensive Course (HLM), San Antonio, TX, USA, 2020, pp. 176-181
Michalec, Ł., Jasiński, M., Sikorski, T., Leonowicz, Z., Jasiński, Ł., Suresh, V., Impact of Harmonic Currents of Nonlinear Loads on Power Quality of a Low Voltage Network–Review and Case Study, Energies, 2021, 14, 3665
Mützel T., Hubrich, C., Contact Material Solutions for LED Lamp Application, 2018 IEEE Holm Conference on Electrical Contacts, Albuquerque, NM, USA, 2018, pp. 159-165
Nehad M., Khattab, Shady H. E., Aleem, A., Aboul'Fotouh, El'Gharably, Tarek A., Boghdady, Rania A., Turky, Ziad M., Ali, Mahmoud M., Sayed, A novel design of fourth-order harmonic passive filters for total demand distortion minimization using crow spiral-based search algorithm, Ain Shams Engineering Journal,Volume 13, Issue 3, 2022
Rodríguez-Pajarón P., Bayo, A. H., Jovica V., Milanović, Forecasting voltage harmonic distortion in residential distribution networks using smart meter data, International Journal of Electrical Power & Energy Systems, Volume 136, 2022
Uddin S., Shareef, H., Mohamed A., Hannan, M. A., An analysis of harmonics from dimmable LED lamps, 2012 IEEE International Power Engineering and Optimization Conference Melaka, Malaysia, Melaka, Malaysia, 2012, pp. 182-186
Xie X., Chen, D., Data-driven dynamic harmonic model for modern household appliances, Applied Energy, Volume 312, 2022
Su, K.-Y., Lee, W.-L., Fourier Transform Infrared Spectroscopy as a Cancer Screening and Diagnostic Tool: A Review and Prospects, Cancers 2020, 12, 115
W artykule:
Wyższe harmoniczne prądu i napięcia
Parametry sygnału okresowego

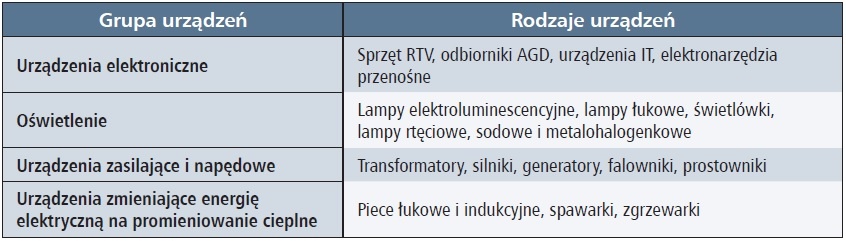

Źródła powstawania wyższych harmonicznych

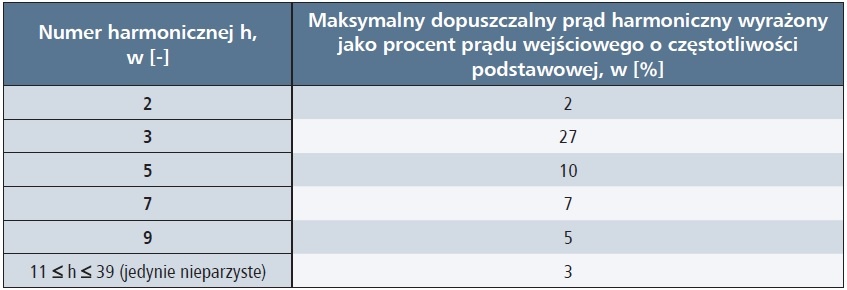

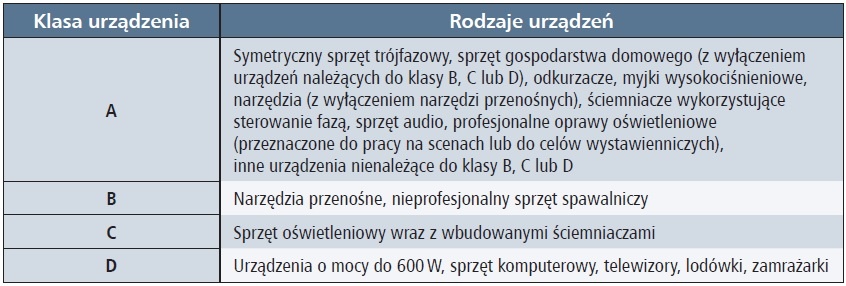

Dopuszczalne poziomy wyższych harmonicznych prądu
Generator wyższych harmonicznych prądu i napięcia
Model generatora

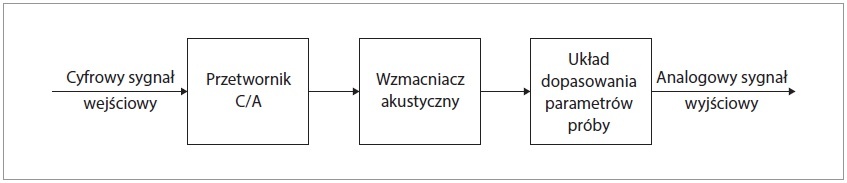

Fizyczna implementacja generatora
Podsumowanie
Streszczenie
W dzisiejszych czasach instalacje inteligentne cieszą się rosnącą popularnością wśród użytkowników i projektantów systemów elektrycznych. Pozwalają one na optymalne sterowanie i monitorowanie urządzeń elektrycznych, co z kolei może wpłynąć na efektywność energetyczną budynków oraz komfort użytkowników. Jednocześnie od wielu lat obserwuje się problemy związane z generowaniem wyższych harmonicznych przez urządzenia powszechnego użytku, w szczególności lampy LED. Artykuł podejmuje temat wpływu zawartości wyższych harmonicznych w prądzie łączeniowym na pracę łącznika mechanizmowego, stosowanego jako wyjście przekaźnikowe w sterownikach smart home.
Abstract
In today’s context, there is a growing preference for smart installations among both users and designers of electrical systems. These installations offer optimal control and monitoring capabilities for electrical equipment, subsequently influencing the energy efficiency of buildings and the comfort of their occupants. Simultaneously, issues related to the generation of higher harmonics by common appliances, notably LED lamps, have been observed over the years. This article delves into the impact of higher harmonics content in switching current on the functionality of a mechanical switching device, utilized as a relay output in smart home controllers.
