Nowe podejście w projektowaniu i weryfikacji oświetlenia (część 2.)

Na tle normy PN-EN 12464-1:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach – procedury weryfikacyjne

Przez długi czas w Polsce była stosowana norma PN-84/E-02033 Oświetlenie wnętrz światłem elektrycznym [3]. W zakresie oceny oświetlenia wnętrz wymagała ona wykonania szeregu pomiarów, z których, jak pokazała praktyka, był realizowany w zasadzie pomiar natężenia oświetlenia. Nowa norma PN-EN 12464-1:2004 [1] usankcjonowała tę sytuację, wskazując natężenie oświetlenia jako wielkość oświetleniową konieczną do weryfikacji, ale weryfikacja ta powinna przebiegać w inny sposób, niż to było dotychczas. Związane jest to z innym podejściem do projektowania i weryfikacji oświetlenia wprowadzonym przez nową normę PN-EN 12464-1:2004 (patrz część 1. artykułu [4]).

Zobacz także

Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie do mieszkania - jakie wybrać? Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny...

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny element w domu czy mieszkaniu, ale również estetyczny. Jak zatem dobrać lampy do pomieszczenia?

Zasady oświetlenia miejsc pracy na zewnątrz

Zasady oświetlenia miejsc pracy na zewnątrz Zasady oświetlenia miejsc pracy na zewnątrz

W artykule opisano kryteria projektowania oświetlenia miejsc pracy na zewnątrz, podano też przykłady wymagań oświetleniowych oraz procedurę weryfikacji projektu oświetlenia. Ujęto również zalecenia wynikające...

W artykule opisano kryteria projektowania oświetlenia miejsc pracy na zewnątrz, podano też przykłady wymagań oświetleniowych oraz procedurę weryfikacji projektu oświetlenia. Ujęto również zalecenia wynikające z dobrej praktyki oświetlania. Dodatkowo podano parametry oświetlenia miejsc pracy na zewnątrz z uwzględnieniem czynników bezpieczeństwa i ochrony. Na końcu umieszczono słownik z kluczowymi pojęciami. Podstawowym źródłem opracowania jest EN 12464-2:2007 Lighting of work places. Part 2: Outdoor...

Użytkowanie energii elektrycznej na placu budowy (część 6.)

Użytkowanie energii elektrycznej na placu budowy (część 6.) Użytkowanie energii elektrycznej na placu budowy (część 6.)

Punkty świetlne na placu budowy powinny być rozmieszczone w sposób zapewniający odczytanie tablic i znaków ostrzegawczych oraz znaków sygnalizacji ruchu na terenie budowy. Słupy z oprawami oświetleniowymi...

Punkty świetlne na placu budowy powinny być rozmieszczone w sposób zapewniający odczytanie tablic i znaków ostrzegawczych oraz znaków sygnalizacji ruchu na terenie budowy. Słupy z oprawami oświetleniowymi należy rozmieszczać wzdłuż krawędzi. Drogi i na skrzyżowaniach – na łukach drogi oświetlonej jednostronnie słupy należy sytuować po zewnętrznej stronie łuku. Oświetlenie elektryczne sttosowane przy pracach prowadzonych wewnątrz zbiorników i w innych zamkniętych przestrzeniach powinno pracować przy...

Ocena oświetlenia we wnętrzach polega obecnie na sprawdzeniu zgodności parametrów oświetlenia istniejącej instalacji oświetleniowej z wymaganiami zawartymi w nowej normie PN-EN 12464-1:2004 oraz w dokumentacji projektowej (wykonanej zgodnie z tą normą).

Nowa norma wprowadza więc, poza weryfikacją pomiarową, konieczność weryfikacji dokumentacji projektowej. Oznacza to również, że administrator budynku powinien dysponować projektem oświetlenia dla instalacji oświetleniowych wykonanych lub zmodernizowanych po 2004 roku. Projekt ten powinien być udostępniany podczas oceny oświetlenia, wykonywanej zgodnie z wymaganiami przepisów bhp lub inspekcji sanitarnej.

W artykule (część 2.) zostanie przedstawione stanowisko Polskiego Komitetu Oświetleniowego SEP w zakresie oceny oświetlenia związanej z weryfikacją dokumentacji projektowej wykonanej zgodnie z normą [1]. Stanowisko to zostało opisane w komentarzu wydanym przez PKOś SEP [2]. W kolejnym artykule z tej serii (część 3.) zostanie omówiona procedura związana z przeprowadzaniem pomiarów oświetlenia w różnych wnętrzach, w przypadku posiadania projektu oświetlenia według normy [1] lub nie.

Zakres i sposób oceny oświetlenia

Norma PN-EN 12464-1:2004 procedury weryfikacyjne odnosi do następujących wielkości charakteryzujących oświetlenie:

  • natężenie oświetlenia – na odniesieniowej powierzchni w danym wnętrzu (lub strefie) związanej z określonym zadaniem (wzrokowym) lub czynności,
  • ocena olśnienia według ujednoliconej oceny olśnienia UGRL,
  • wskaźnik oddawania barw Ra – źródeł światła w oprawach oświetleniowych,
  • luminacja opraw oświetleniowych – dla stanowisk pracy wyposażonych w monitory ekranowe (komputery).

Pozostałe parametry oświetleniowe (m.in. rozkład luminancji we wnętrzu lub na polu zadania wzrokowego), mimo że nie podlegają weryfikacji, są pośrednio oceniane na podstawie wyników weryfikacji powyższych wielkości.

W rozdziale 5. normy PN-EN 12464-1:2004 zostało zamieszczone osiem tablic z wykazem wnętrz (stref), zadań i czynności charakterystycznych dla różnego rodzaju działalności:

Tab. 5.1 Strefy komunikacyjne i obszary ogólnego przeznaczenia w budynkach.

Tab. 5.2 Działalność przemysłowa i rzemieślnicza.

Tab. 5.3 Biura.Tab. 5.4 Domy towarowe, sklepy.

Tab. 5.5 Miejsca użyteczności publicznej (restauracje, hotele, teatry, kina, sale wystawowe, muzea, biblioteki, parkingi wewnętrzne).

Tab. 5.6 Pomieszczenia edukacyjne.

Tab. 5.7 Pomieszczenia opieki zdrowotnej.

Tab. 5.8 Strefy transportu.

Dla podanych w tablicach wnętrz, zadań i czynności określono wymagania oświetleniowe w postaci:

  • wymaganego eksploatacyjnego natężenia oświetlenia Ēm,
  • granicznej wartości UGRL,
  • minimalnej wartości wskaźnika oddawania barw Ra.

Wymaganie dotyczące luminancji opraw w pomieszczeniach z komputerami zostało sformułowane w oddzielnej tablicy w normie (tablica 4.).

Dla pewnych sytuacji specjalnych i ważnych określono dodatkowe wskazówki i uwagi, zalecane do zastosowania przy projektowaniu i weryfikacji (np. w pokojach konferencyjnych zaleca się oświetlenie sterowane). W przypadku braku w tablicach poszukiwanego wnętrza lub czynności, należy wymagania oświetleniowe określić poprzez analogię do podobnych sytuacji ujętych w tablicach 5.1 - 5.8, ale należy ten fakt zaznaczyć i uzasadnić w dokumentacji projektowej.

Wyróżniono dwa przypadki, jakie obecnie mogą wystąpić przy ocenie oświetlenia:

  • dostępna jest dokumentacja projektowa opracowana zgodnie z PN-EN 12464-1:2004,
  • nie jest dostępna dokumentacja projektowa wg PN-EN 12464-1:2004,

co może oznaczać, że jest dokumentacja opracowana według normy PN-84/ E-02033 lub takiej dokumentacji brak. Drugi przypadek nie jest ujęty w nowej normie, a występuje najczęściej. Stąd w komentarzu [1] wypracowano stanowisko PKOś SEP w tej sprawie.

Weryfikacja dokumentacji projektu oświetlenia

Jak już wspomniano, norma PN-EN 12464-1:2004 wprowadziła konieczność weryfikacji dokumentacji projektowej, w skrócie nazywanej dalej projektem.

Weryfikację projektu wykonuje się po wykonaniu instalacji oświetleniowej w danym pomieszczeniu, przy czym istotne jest, czy projekt wykonywany był dla pomieszczeń pustych, czy z uwzględnieniem wyposażenia (głównie stanowisk pracy). W przypadku, gdy projekt wykonywany był dla pomieszczenia pustego (bez uwzględnienia mebli i stanowisk pracy) weryfikację wykonujemy w pustym pomieszczeniu. Z kolei, jeśli projekt uwzględniał lokalizację mebli i stanowisk pracy, weryfikację wykonujemy po ich ustawieniu w tym pomieszczeniu zgodnie z projektem.

Komentarza wymaga sytuacja, gdy projekt wykonywany był dla pustego pomieszczenia, a weryfikacja wykonywana jest po wyposażeniu go w meble i stanowiska pracy. Pomiary wykonywane w punktach siatki przyjętej w projekcie nie będą miały pewnego odniesienia do projektu. W tej sytuacji należy pomiary wykonać w siatce pomiarowej, przyjętej zgodnie z zasadami dotychczasowymi według PN-84/E-02033 w zakresie doboru liczby punktów pomiarowych, ale wybór płaszczyzny pomiarowej powinien być przeprowadzony według wymagań nowej normy. Przyjęte zasady pomiarowe powinny być dokładnie opisane w protokole pomiarowym.

Weryfikacja dokumentacji projektu oświetlenia i jego realizacji powinna składać się z następujących trzech etapów:

  • etap 1. – sprawdzenie,
  • etap 2. – oględziny,
  • etap 3. – pomiary natężenia oświetlenia.

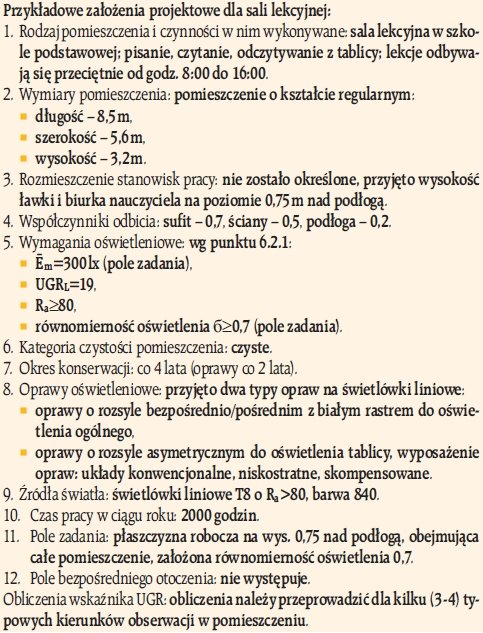

Przyjęto, że prawidłowo wykonany projekt oświetlenia powinien zawierać wszystkie niezbędne informacje wymagane przez normę oraz założenia projektowe, zgodne z wymaganiami normy PN-EN 12464-1:2004. Dokumentacja ta powinna zawierać, co najmniej:

1. założenia projektowe, obejmujące m.in.:

  • charakterystykę pomieszczenia (rodzaj pomieszczenia, wymiary pomieszczenia oraz czynności w nim wykonywane, rozmieszczenie stanowisk pracy z określeniem wymiarów pola/ pól zadania oraz pola/pól bezpośredniego otoczenia, wysokość płaszczyzny roboczej, pozycja pracy (stojąca/siedząca), typowe kierunki obserwacji, stopień czystości pomieszczenia, szacunkowy czas pracy instalacji oświetleniowej w roku),
  • wymagania oświetleniowe (eksploatacyjne natężenie oświetlenia – Ēm, graniczna wartość wskaźnika olśnienia – UGRL, wskaźnik oddawania barw),
  • zalecenia oświetleniowe (współczynniki odbicia podstawowych powierzchni pomieszczenia, barwa światła),

2. specyfikację opraw oświetleniowych, uwzględniającą typy i dane fotometryczne opraw, a w przypadku pomieszczeń z monitorami ekranowymi należy podać również średnie luminancje oprawy w poszczególnych kątach elewacji (zgodnie z punktem 6.4 i 4.11 normy [1]),

3. tabelaryczne dane do oceny olśnienia (UGR) stosowanych opraw (zgodnie z punktem 6.2 normy [1]),

4. specyfikację źródeł światła, uwzględniającą wskaźnik oddawania barw (zgodnie z punktem 6.3 normy [1]),

5. rozmieszczenie opraw w pomieszczeniu (najlepiej na rzucie pomieszczenia wykonanym dowolną techniką) oraz wysokość ich zawieszenia (punktem 6.2 normy [1]),

6. rozmieszczenie stanowisk pracy/pól zadania/pól bezpośredniego otoczenia we wnętrzu,

7. siatkę obliczeniową dla rozkładu natężenia oświetlenia dla poszczególnych pól zadań w płaszczyznach roboczych, pól bezpośredniego otoczenia i całego wnętrza, jako podstawa do późniejszej weryfikacji, z ewentualną wizualizacją graficzną,

8. wyliczone wartości następujących parametrów oświetlenia: średnie natężenie oświetlenia i równomierność oświetlenia na płaszczyźnie roboczej/ polach zadania/polach bezpośredniego otoczenia,

9. wartości UGRL wyznaczone dla przyjętych kierunków obserwacji (punktem 6.2 normy [1]),

10. wartości współczynnika utrzymania (lub zapasu) oraz plan konserwacji oświetlenia (zgodnie z punktem 4.8 normy [1]).

Uznaje się, że bardzo istotnym elementem projektu są założenia projektowe, które uzasadniają wybór określonych kryteriów oświetlenia oraz zawierają w miarę możliwości dokładną charakterystykę wnętrza. Ponadto, w przypadku wykonywania projektów dla wnętrz z zadanym rozmieszczeniem stanowisk pracy, ważne jest wyróżnienie dla nich pól zadań i pól bezpośredniego otoczenia. Bez tego pomiary natężenia oświetlenia na tych polach nie będą miały właściwego odniesienia do projektu.

Ostatnim krokiem tego etapu jest wydanie pozytywnej lub negatywnej opinii o analizowanym projekcie oświetlenia. Negatywna opinia występuje w przypadku stwierdzenia następujących niezgodności:

  • przyjętych założeń projektowych z wymaganiami normy,
  • wyliczonych w projekcie wartości: średniego natężenia oświetlenia, równomierności oświetlenia oraz UGR z przyjętymi założeniami projektowymi i wymaganiami normy,
  • gdy dokumentacja nie jest kompletna.

W tej ostatniej sytuacji projekt powinien być uzupełniony i/lub poprawiony przez projektanta, a następnie poddany ponownemu sprawdzeniu.

Dopiero po uzyskaniu pozytywnej oceny dokumentacji celowym jest przejście do drugiego etapu weryfikacji, polegającego na oględzinach instalacji oświetleniowej wykonanej na podstawie projektu oświetlenia.

W drugim etapie należy sprawdzić zgodność wykonanej instalacji oświetleniowej z dokumentacją projektową na podstawie wizji lokalnej. Zakres oględzin powinien obejmować przede wszystkim sprawdzenie zgodności z projektem:

  • typów i danych fotometrycznych zainstalowanych w pomieszczeniu opraw oświetleniowych,
  • wskaźnika oddawania barw zainstalowanych źródeł światła,
  • liczby i rozmieszczenia opraw oświetleniowych,
  • rozmieszczenia stanowisk pracy/ pól zadania we wnętrzu,
  • współczynników odbicia podstawowych płaszczyzn w pomieszczeniu,
  • eliminacji efektu stroboskopowego (tam, gdzie może on wystąpić).

Na podstawie oględzin opracowywana jest pozytywna lub negatywna opinia dotycząca instalacji oświetleniowej. Negatywna opinia występuje w przypadku stwierdzenia niezgodności realizacji projektu z dokumentacją projektową. W przypadku stwierdzenia:

  • zamontowania innych opraw niż w projekcie (tzn. charakteryzujących się inną bryłą fotometryczną i luminancjami w określonych kątach elewacji),
  • zamontowania innych źródeł niż w projekcie (tzn. na przykład o innym strumieniu świetlnym),
  • innego rozmieszczenia i/lub liczby opraw niż zapisano to w projekcie,

Następnie należy odpowiednio do dokonanych odstępstw przeprowadzić ponownie obliczenia projektowe dla instalacji oświetleniowej (tzw. projekt zamienny). Obowiązek ten spoczywa na projektancie oświetlenia! Będzie to istotne w przypadkach znacznego „przewymiarowania” oświetlenia, prowadzącego do nieuzasadnionego zużycia energii elektrycznej do oświetlenia.

Bez względu na wynik oględzin, należy przejść do etapu trzeciego – pomiarów natężenia oświetlenia. Na temat zasad pomiarów natężenia oświetlenia więcej informacji znajdzie się w części 3. artykułu.

Podsumowanie

Polska norma PN-EN 12464-1:2004 „Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach” wprowadziła konieczność weryfikacji projektów oświetlenia opracowanych na jej podstawie, a tym samym podkreśla odpowiedzialność projektantów za właściwe oświetlenie stanowisk pracy. Weryfikacja projektów może być podstawą do wyboru rozwiązań mniej energochłonnych, czym powinni być zainteresowani użytkownicy instalacji oświetleniowych.

Literatura

  1. PN-EN 12464-1:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach.
  2. Praca zespołowa, Oświetlenie miejsc pracy we wnętrzach, Komentarz Polskiego Komitetu Oświetleniowego SEP dotyczący polskiej normy PN-EN 12464-1:2004, wydanie październik 2007.
  3. PN-84/E-02033 Oświetlenie wnętrz światłem elektrycznym.
  4. W. Pabjańczyk, Nowe podejście w projektowaniu i weryfikacji oświetlenia (część 1.), „elektro.info” nr 1-2/2008 r.
